高中物理第二章电路2.4认识多用电表知识导学案粤教版选修
第四节 认识多用电表
问题研究
多用电表不单功能多 , 能够丈量不一样种类的物理量 , 并且每一种功能有多个量程 , 这些量程是如何构成的
答案: 多用电表的每个丈量功能, 都有多个量程, 比方电阻有“×1 Ω”“×10
Ω Ω ”和“× 1 k Ω”等 , 电流表有“ 10 mA”“ 100 mA”和“ 3 等 , 这些
多量程一般是经过串、并联电阻而改变量程的 , 多个量程是经过变换开关来实现的自学导引
1. 指 针 式 多 用 电 表 由 ___________ 、 ___________ 、 ___________ 及 ___________ 、
___________ 等部分构成 , 它的构造如图甲所示
, 由图可知 ,______________________ 为变换
开关
答案 : 表头 丈量电路 变换开关 红 黑表笔 中央能旋转的部分
2. 多用电表的表头是一个 _____________, 指针偏到最大角度时对应的电流 I g 叫表头的 ______________, 表头线圈的电阻 Rg 叫 _______________, 表头的内部构造电路如图乙所示 ,
其 中 1 和 2 组 成 _______________,3 和 4 组 成 _______________,5 是 ,S 是
_______________
甲
乙
图 2-4-1
答案 : 敏捷电流计 满偏电流 表头内阻 电流表 电压表 欧姆表 变换开关 3. 多用电表丈量电流、电压时 , 其刻度盘的刻度数是 _____________ 的 , 而丈量电阻时辰
度盘上的刻度是 _____________ 的 , 这主假如因为指针偏转的角度与电流成 _____________,
物理3-1粤教版2.4认识多用电表学案
【一】多用电表的原理
1、多用电表是一种能够测量______、________以及________等电学量的仪表，多用电表一般可分为________式和指针式两大类，指针式多用电表一般由表头，测量电路、_____、以及________、__________测量表笔组成、
2、表头是一个灵敏直流电流表，指针偏转到最大角度时对应的电流Ig称为表头的________电流，表头线圈的电阻Rg称为表头的________、
3、用多用电表测量时，________表笔插入公共端，______表笔那么通过转换开关接入与待测量相应的测量端、
4、多用电表测量电阻的电路中，可变电阻叫______、该电路中是否含有电源______(填“是”或“否”)、
(1)当红、黑表笔相接时，待测电阻Rx＝______，调节R6的阻值，使流过表头的电流等于________、(2)当红、黑表笔不接触时，电路中电流为________，表头指针不偏转，对应红、黑表笔间的电阻为________、(3)当红黑表笔间接入待测电阻Rx时，其阻值可直截了当从表盘上读出、
【二】学会使用多用电表
使用多用电表前应先检查其机械零位，假设一开始指针不正对电流的零刻度，应调节多用电表的______调节旋纽，使指针正对零刻度、多用电表使用后，要把选择开头拔至__________挡或________处、多用电表长期不用时应取出表内________.
【一】多用电表的原理
[问题情境]
1.多用电表有多少用途？
2、指针式多用电表由哪几部分组成？
3、简述表头的构造；多用电表测量电流、电压、电阻时用的是同一个表头吗？
4、多用电表测量电流、电压、电阻时所用的表内测量电路相同吗？
5、多用电表测量电阻的工作原理是什么？
6、多用电表测电阻时的闭合回路是由哪几个部分构成？
[要点提炼]
1、电流表G(表头)：多用表的电流挡、电压挡及常用的电压表和电流表基本上由灵敏直流________改装而成的、小量程电流表要紧有三个参数：①表头线圈电阻称为__________，用字母Rg表示；②指针偏转到最大刻度时的电流Ig叫做________；③通过满偏电流时加在它两端的电压Ug叫做________，上述三个物理量的关系为：______________.

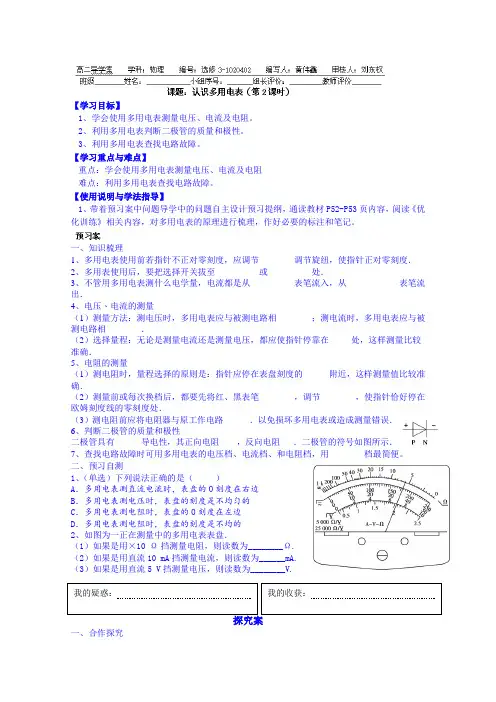

【学习目标】
1、学会使用多用电表测量电压、电流及电阻。
2、利用多用电表判断二极管的质量和极性。
3、利用多用电表查找电路故障。
【学习重点与难点】
重点：学会使用多用电表测量电压、电流及电阻
难点：利用多用电表查找电路故障。
【使用说明与学法指导】
1、带着预习案中问题导学中的问题自主设计预习提纲，通读教材P52-P53页内容，阅读《优化训练》相关内容，对多用电表的原理进行梳理，作好必要的标注和笔记。
一、知识梳理
1、多用电表使用前若指针不正对零刻度，应调节________调节旋纽，使指针正对零刻度．
2、多用表使用后，要把选择开关拔至__________或__________处．
3、不管用多用电表测什么电学量，电流都是从__________表笔流入，从____________表笔流出．
4、电压、电流的测量
（1）测量方法：测电压时，多用电表应与被测电路相________；测电流时，多用电表应与被测电路相________．
（2）选择量程：无论是测量电流还是测量电压，都应使指针停靠在_____处，这样测量比较准确．
5、电阻的测量
（1）测电阻时，量程选择的原则是：指针应停在表盘刻度的______附近，这样测量值比较准确．
（2）测量前或每次换档后，都要先将红、黑表笔________，调节________，使指针恰好停在欧姆刻度线的零刻度处．
（3）测电阻前应将电阻器与原工作电路______．以免损坏多用电表或造成测量错误．
6、判断二极管的质量和极性
二极管具有______导电性，其正向电阻____，反向电阻___．二极管的符号如图所示．
7、查找电路故障时可用多用电表的电压档、电流档、和电阻档，用________档最简便。
二、预习自测
1、（单选）下列说法正确的是（ ）
A．多用电表测直流电流时，表盘的0刻度在右边
B．多用电表测电压时，表盘的刻度是不均匀的
C．多用电表测电阻时，表盘的0刻度在左边
多用电表的表盘
表盘共有三条刻度线：最上面的是电阻刻度线，中间的是直流电压、直流电流、（大些）交流电压刻度线，最下面的是（较小）交流电压刻度线。
（1）如果是用直流10 V挡测量电压，则读数为6.60伏特（中间刻度线）。
这档满刻度是10伏特，标“150”处实际是6伏特刻度，标“200”处实际是8伏特刻度，所以最小1格表示0.2伏特电压。
（2）如果是用“×100”挡测量电阻，则读数为800欧。（刻度示数是8，乘以倍率100，得结果）
注：先根据实际所用电压或电流量程，该量程数值就对应最大刻度处的数值。如本题用10V量程，所以是最右边刻度对应是10V电压数值，大格刻度分别对应2V、4V、6V、8V、10V，再观察每1大格中有多少小格，算出每1小格表示的数值就方便读数了。
