2.4 认识多用电表

1

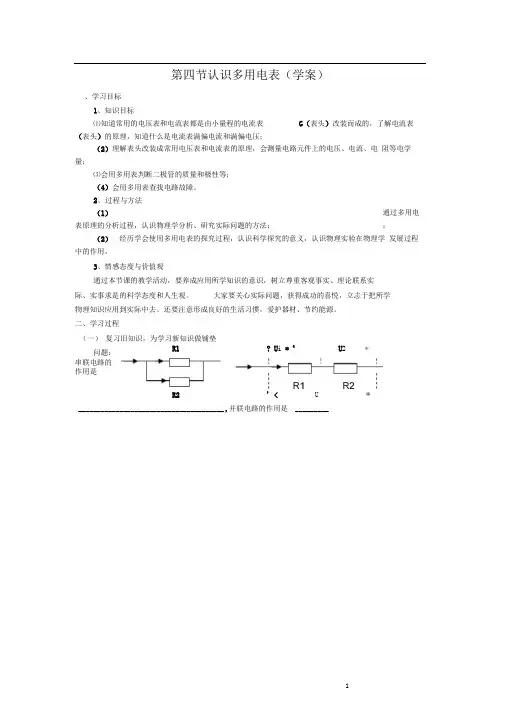

第四节认识多用电表（学案）

、学习目标

1、 知识目标

⑴知道常用的电压表和电流表都是由小量程的电流表 G（表头）改装而成的，了解电流表

（表头）的原理，知道什么是电流表满偏电流和满偏电压；

（2）理解表头改装成常用电压表和电流表的原理，会测量电路元件上的电压、电流、电 阻等电学量；

⑶会用多用表判断二极管的质量和极性等；

（4）会用多用表查找电路故障。

2、 过程与方法

（1） 通过多用电表原理的分析过程，认识物理学分析、研究实际问题的方法； ；

（2） 经历学会使用多用电表的探究过程，认识科学探究的意义，认识物理实验在物理学 发展过程中的作用。

3、情感态度与价值观

通过本节课的教学活动，要养成应用所学知识的意识，树立尊重客观事实、理论联系实

际、实事求是的科学态度和人生观。 大家要关心实际问题，获得成功的喜悦，立志于把所学

物理知识应用到实际中去。还要注意形成良好的生活习惯，爱护器材、节约能源。

二、学习过程

（一） 复习旧知识，为学习新知识做铺垫

问题：串联电路的作用是

_______________________________________ ,并联电路的作用是 _________ R1 ? Ui * 4 U2 *

R2 ' < U * 1

练习：U 2= _______________

这节课我们将一起认识一种可以测量电流、电压 以及电阻等电学量的仪表一-

（二）多用电表的原理

1、写出多用电表各部分名称

1---

2--- ［来源学科网］

3--

4 _

5- 一

6— —

2、了解多用电表电路 阅读课本完成下列问题: 转换开关旋纽与电路图中的 红表笔与电路图中的 ___________________

黑表笔与电路图中的 _______ 3

4

R

R

R6 R2 R1

E,r

S 万用电表。

Jri ______ 相连?

，相连？

相连？

公共端

1

一、考法分析和解题技法

（一）考法分析

热门考法 ◎考法1 实验原理与操作

◎考法2 数据处理与误差分析

◎考法3 创新实验设计

（二）解题技法

1. 实验原理与操作

欧姆表的使用步骤

注意：使用多用电表时，不管测量什么，电流都要从电表的“＋”插孔(红表笔)流入电表；从“－”插孔(黑表笔)流出电表．

使用电压档时，应使多用电表与用电器并联，测量直流电压时，还要让红表笔接在用电器电势较高的一端；

使用电流档时，要使多用电表与与用电器串联，且要让电流从红表笔流入，从黑表笔流出。

使用电阻档时，先选好倍率，原则是使测量时指针尽可能靠近刻度盘的中央位置。随后，进行欧姆调零，方法是把两表笔相接触，调整欧姆调零旋钮，使指针指在右端的电阻零刻度线上。测电阻时，把两表笔分别与待测电阻两端连接，还应注意待测电阻要跟别的元件和电源断开，而且不要用手碰触表笔表笔的金属部分。每换用欧姆档的另一量程，都需要重新进行欧姆的调零。读数时，读出表盘上相应的刻度值乘以所选的倍率，才是被测电阻值。

电表改装方案：

2 内容 小量程电流表改装成大量程电压表 小量程电流表改装成大量程电流表

原理 串联电阻分压 并联电阻分流

电路

xR

ggRI U

xR

gI I

分压电阻或分流电阻 需要与电流表串联一定值电阻xR，

即xRgggIRIUIUxx

gI:电流表满偏电流；gR:电流表内阻 需要与电流表并联一定值电阻xR，即

gggIIRIIURxxx

gI:电流表满偏电流；gR:电流表内阻

改装后电表内阻

gxgVRRRR

gxgxgARRRRRR

2. 数据处理

（1）测电阻时，电阻值等于指针的示数与倍率的乘积．指针示数的读数一般读两位有效数字．

（2）测电压和电流时，如果所读表盘的最小刻度为1、0.1、0.01等，读数时应读到最小刻度的下一位，若表盘的最小刻度为0.2、0.02、0.5、0.05等，读数时只读到与最小刻度位数相同即可．
