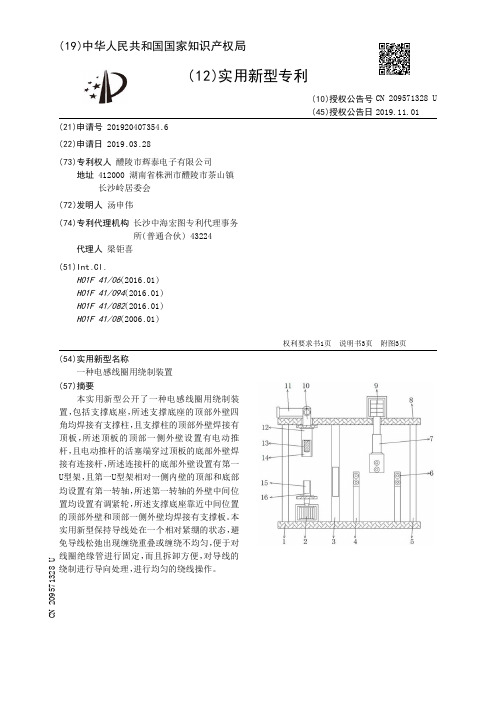

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920407354.6(22)申请日 2019.03.28(73)专利权人 醴陵市辉泰电子有限公司地址 412000 湖南省株洲市醴陵市茶山镇长沙岭居委会(72)发明人 汤申伟 (74)专利代理机构 长沙中海宏图专利代理事务所(普通合伙) 43224代理人 梁钜喜(51)Int.Cl.H01F 41/06(2016.01)H01F 41/094(2016.01)H01F 41/082(2016.01)H01F 41/08(2006.01)(54)实用新型名称一种电感线圈用绕制装置(57)摘要本实用新型公开了一种电感线圈用绕制装置,包括支撑底座,所述支撑底座的顶部外壁四角均焊接有支撑柱,且支撑柱的顶部外壁焊接有顶板,所述顶板的顶部一侧外壁设置有电动推杆,且电动推杆的活塞端穿过顶板的底部外壁焊接有连接杆,所述连接杆的底部外壁设置有第一U型架,且第一U型架相对一侧内壁的顶部和底部均设置有第一转轴,所述第一转轴的外壁中间位置均设置有调紧轮,所述支撑底座靠近中间位置的顶部外壁和顶部一侧外壁均焊接有支撑板。
本实用新型保持导线处在一个相对紧绷的状态,避免导线松弛出现缠绕重叠或缠绕不均匀,便于对线圈绝缘管进行固定,而且拆卸方便,对导线的绕制进行导向处理,进行均匀的绕线操作。
权利要求书1页 说明书3页 附图3页CN 209571328 U 2019.11.01C N 209571328U权 利 要 求 书1/1页CN 209571328 U1.一种电感线圈用绕制装置,包括支撑底座(1),其特征在于,所述支撑底座(1)的顶部外壁四角均焊接有支撑柱(5),且支撑柱(5)的顶部外壁焊接有顶板(8),所述顶板(8)的顶部一侧外壁设置有电动推杆(9),且电动推杆(9)的活塞端穿过顶板(8)的底部外壁焊接有连接杆(7),所述连接杆(7)的底部外壁设置有第一U型架(19),且第一U型架(19)相对一侧内壁的顶部和底部均设置有第一转轴,所述第一转轴的外壁中间位置均设置有调紧轮(18),所述支撑底座(1)靠近中间位置的顶部外壁和顶部一侧外壁均焊接有支撑板(4),且支撑板(4)的顶部外壁均设置有第二U型架,所述第二U型架相对一侧内壁的顶部和底部均设置有第二转轴,且第二转轴的外壁中间位置均设置有导引轮(6)。

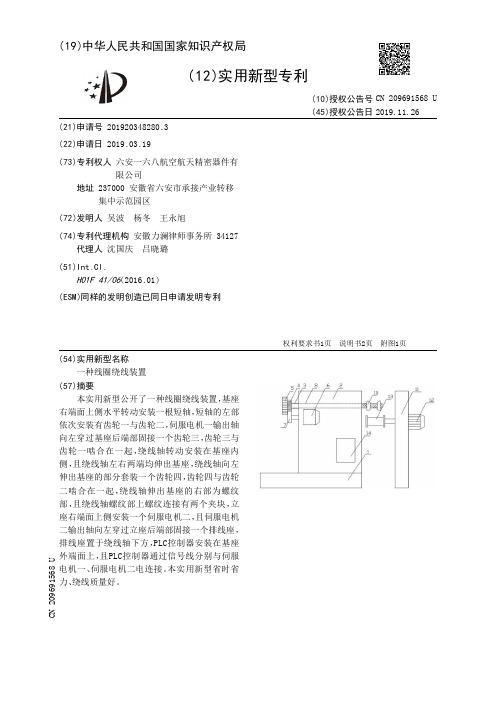

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920348280.3(22)申请日 2019.03.19(73)专利权人 六安一六八航空航天精密器件有限公司地址 237000 安徽省六安市承接产业转移集中示范园区(72)发明人 吴波 杨冬 王永旭 (74)专利代理机构 安徽力澜律师事务所 34127代理人 沈国庆 吕晓璐(51)Int.Cl.H01F 41/06(2016.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种线圈绕线装置(57)摘要本实用新型公开了一种线圈绕线装置,基座右端面上侧水平转动安装一根短轴,短轴的左部依次安装有齿轮一与齿轮二,伺服电机一输出轴向左穿过基座后端部固接一个齿轮三,齿轮三与齿轮一啮合在一起,绕线轴转动安装在基座内侧,且绕线轴左右两端均伸出基座,绕线轴向左伸出基座的部分套装一个齿轮四,齿轮四与齿轮二啮合在一起,绕线轴伸出基座的右部为螺纹部,且绕线轴螺纹部上螺纹连接有两个夹块,立座右端面上侧安装一个伺服电机二,且伺服电机二输出轴向左穿过立座后端部固接一个排线座,排线座置于绕线轴下方,PLC控制器安装在基座外端面上,且PLC控制器通过信号线分别与伺服电机一、伺服电机二电连接。
本实用新型省时省力、绕线质量好。
权利要求书1页 说明书2页 附图1页CN 209691568 U 2019.11.26C N 209691568U权 利 要 求 书1/1页CN 209691568 U1.一种线圈绕线装置,包括:底座、基座、短轴、齿轮一、齿轮二、伺服电机一、齿轮三、绕线轴、齿轮四、夹块、立座、伺服电机二、排线座、PLC控制器,所述基座固接在底座上端面右侧,其特征在于:所述基座右端面上侧水平转动安装一根短轴,所述短轴的左部依次安装有齿轮一与齿轮二,所述齿轮一置于齿轮二的右侧,所述伺服电机一安装在基座内部上侧,且伺服电机一输出轴向左穿过基座后端部固接一个齿轮三,所述齿轮三与齿轮一啮合在一起,所述绕线轴转动安装在基座内侧,且绕线轴左右两端均伸出基座,所述绕线轴向左伸出基座的部分套装一个齿轮四,所述齿轮四与齿轮二啮合在一起,所述绕线轴伸出基座的右部为螺纹部,且绕线轴螺纹部上螺纹连接有两个夹块,所述立座竖直固接在底座右侧,所述立座右端面上侧安装一个伺服电机二,且伺服电机二输出轴向左穿过立座后端部固接一个排线座,所述排线座置于绕线轴下方,所述PLC控制器安装在基座外端面上,且PLC控制器通过信号线分别与伺服电机一、伺服电机二电连接。
专利名称:一种线圈绕线机
专利类型:实用新型专利
发明人:王小川,苏孝芳,赵波,熊龙强申请号:CN202121452833.3
申请日:20210628
公开号:CN215680390U
公开日:
20220128
专利内容由知识产权出版社提供
摘要:一种线圈绕线机,包括固定板,固定板一侧设置有驱动电机,驱动电机的输出端一侧设置有皮带,皮带底侧设置有支撑板,支撑板上端四侧均固定连接有导向块,通过设置弧形块,在铜线不断绕在绕线盘上时会使得绕线盘的内径改变,弧形块配合第一弹簧与移动杆,能够随着绕线盘内径的不断改变而改变,解决了现阶段的线圈绕线机在绕线时容易晃动,影响工作效率的问题;同时在绕线盘完成收卷后,转动转动盘,打开卡扣,同时掀起其中一个移动盘,解决了替换绕线盘比较麻烦的问题;且转动定位栓使得转动杆上的两个隔板对线头进行固定,同时转动转动杆,能够使得线头固定在隔板上,解决了线圈绕线机对于线头的固定比较麻烦,使得铜线容易散落的问题。
申请人:十堰市贝塔电子有限公司
地址:442600 湖北省十堰市郧西县城关镇工业园区西路1号
国籍:CN
代理机构:武汉中鸥知识产权代理事务所(特殊普通合伙)
代理人:郭元杰
更多信息请下载全文后查看。

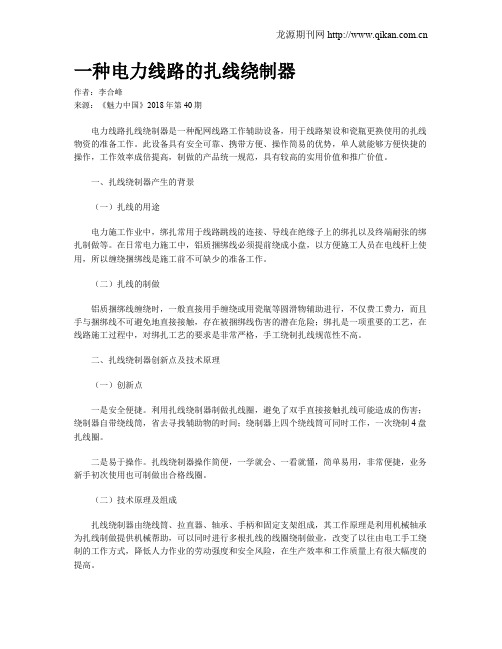

一种电力线路的扎线绕制器作者:李合峰来源:《魅力中国》2018年第40期电力线路扎线绕制器是一种配网线路工作辅助设备,用于线路架设和瓷瓶更换使用的扎线物资的准备工作。
此设备具有安全可靠、携带方便、操作简易的优势,单人就能够方便快捷的操作,工作效率成倍提高,制做的产品统一规范,具有较高的实用价值和推广价值。
一、扎线绕制器产生的背景(一)扎线的用途电力施工作业中,绑扎常用于线路跳线的连接、导线在绝缘子上的绑扎以及终端耐张的绑扎制做等。
在日常电力施工中,铝质捆绑线必须提前绕成小盘,以方便施工人员在电线杆上使用,所以缠绕捆绑线是施工前不可缺少的准备工作。
(二)扎线的制做铝质捆绑线缠绕时,一般直接用手缠绕或用瓷瓶等圆滑物辅助进行,不仅费工费力,而且手与捆绑线不可避免地直接接触,存在被捆绑线伤害的潜在危险;绑扎是一项重要的工艺,在线路施工过程中,对绑扎工艺的要求是非常严格,手工绕制扎线规范性不高。
二、扎线绕制器创新点及技术原理(一)创新点一是安全便捷。
利用扎线绕制器制做扎线圈,避免了双手直接接触扎线可能造成的伤害;绕制器自带绕线筒,省去寻找辅助物的时间;绕制器上四个绕线筒可同时工作,一次绕制4盘扎线圈。
二是易于操作。
扎线绕制器操作简便,一学就会、一看就懂,简单易用,非常便捷,业务新手初次使用也可制做出合格线圈。
(二)技术原理及组成扎线绕制器由绕线筒、拉直器、轴承、手柄和固定支架组成,其工作原理是利用机械轴承为扎线制做提供机械帮助,可以同时进行多根扎线的线圈绕制做业,改变了以往由电工手工绕制的工作方式,降低人力作业的劳动强度和安全风险,在生产效率和工作质量上有很大幅度的提高。
三、扎线绕制器实施步骤及主要做法(一)把铝丝通过拉直器固定到绕线筒上(二)进行绕线(三)制做好扎线利用扎线绕制器可以制做出统一规整的扎线圈。
此款扎线绕制器是人工驱动线筒进行扎线绕制,如果想改进成电机带动的话,效率会高,但是成本上升。
目前还不能实现自动抖开铝线和自动绕制、切断、吐出线圈,如果想完全达到自动化的话,还需进一步改进。

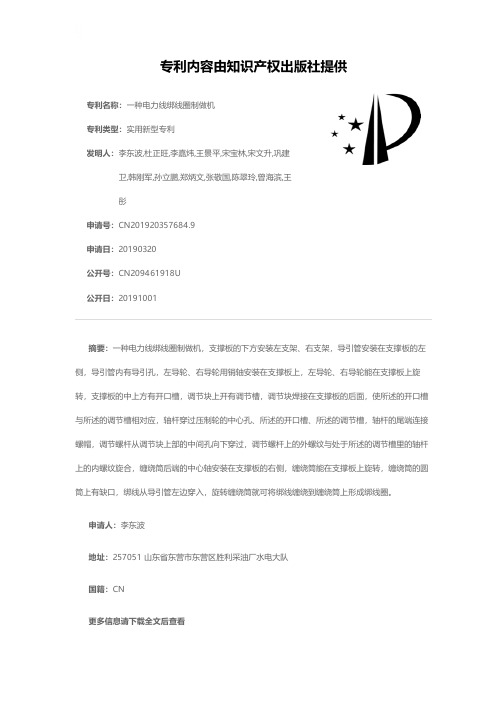

专利名称:一种电力线绑线圈制做机
专利类型:实用新型专利
发明人:李东波,杜正旺,李嘉炜,王景平,宋宝林,宋文升,巩建卫,韩刚军,孙立鹏,郑炳文,张敬国,陈翠玲,曾海滨,王
彤
申请号:CN201920357684.9
申请日:20190320
公开号:CN209461918U
公开日:
20191001
专利内容由知识产权出版社提供
摘要:一种电力线绑线圈制做机,支撑板的下方安装左支架、右支架,导引管安装在支撑板的左侧,导引管内有导引孔,左导轮、右导轮用销轴安装在支撑板上,左导轮、右导轮能在支撑板上旋转,支撑板的中上方有开口槽,调节块上开有调节槽,调节块焊接在支撑板的后面,使所述的开口槽与所述的调节槽相对应,轴杆穿过压制轮的中心孔、所述的开口槽、所述的调节槽,轴杆的尾端连接螺帽,调节螺杆从调节块上部的中间孔向下穿过,调节螺杆上的外螺纹与处于所述的调节槽里的轴杆上的内螺纹旋合,缠绕筒后端的中心轴安装在支撑板的右侧,缠绕筒能在支撑板上旋转,缠绕筒的圆筒上有缺口,绑线从导引管左边穿入,旋转缠绕筒就可将绑线缠绕到缠绕筒上形成绑线圈。
申请人:李东波
地址:257051 山东省东营市东营区胜利采油厂水电大队
国籍:CN
更多信息请下载全文后查看。

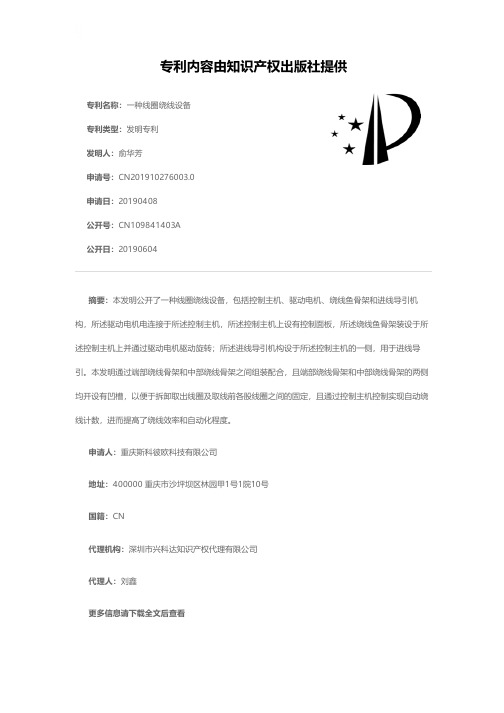

专利名称:一种线圈绕线设备专利类型:发明专利
发明人:俞华芳
申请号:CN201910276003.0申请日:20190408
公开号:CN109841403A
公开日:
20190604
专利内容由知识产权出版社提供
摘要:本发明公开了一种线圈绕线设备,包括控制主机、驱动电机、绕线鱼骨架和进线导引机构,所述驱动电机电连接于所述控制主机,所述控制主机上设有控制面板,所述绕线鱼骨架装设于所述控制主机上并通过驱动电机驱动旋转;所述进线导引机构设于所述控制主机的一侧,用于进线导引。
本发明通过端部绕线骨架和中部绕线骨架之间组装配合,且端部绕线骨架和中部绕线骨架的两侧均开设有凹槽,以便于拆卸取出线圈及取线前各股线圈之间的固定,且通过控制主机控制实现自动绕线计数,进而提高了绕线效率和自动化程度。
申请人:重庆斯科彼欧科技有限公司
地址:400000 重庆市沙坪坝区林园甲1号1院10号
国籍:CN
代理机构:深圳市兴科达知识产权代理有限公司
代理人:刘鑫
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201921723931.9(22)申请日 2019.10.15(73)专利权人 谢惠地址 324014 浙江省衢州市柯城区沟溪乡斗门垅村032号(72)发明人 谢惠 (51)Int.Cl.B65H 54/40(2006.01)B65H 54/54(2006.01)(54)实用新型名称一种电线加工用绕线捆绑设备(57)摘要本实用新型公开了一种电线加工用绕线捆绑设备,包括电机箱,所述电机箱的内部固定安装有一个电机,所述电机箱的上端右部固定连接有一个联动箱,所述电机箱的上端左部设置有一个支撑架,所述支撑架的上端前部和后部分别设置有一个固定螺母,所述支撑架和联动箱之间设置有一个转轴,所述转轴上穿插安装有一个固定盘和一个绕线盘,且绕线盘位于固定盘的右端,所述固定盘的右端安装有一个固定旋钮。
本实用新型所述的一种电线加工用绕线捆绑设备,通过在联动箱和支撑架之间设置一个转轴,并在转轴上穿插安装一个固定盘和绕线盘,能够比较便利的对电线进行捆绑,为收纳提供了便利,并通过电机进行驱动,能够有效节省人力,提高了工作效率。
权利要求书1页 说明书3页 附图2页CN 211283193 U 2020.08.18C N 211283193U1.一种电线加工用绕线捆绑设备,包括电机箱(1),其特征在于:所述电机箱(1)的内部固定安装有一个电机(9),所述电机箱(1)的上端右部固定连接有一个联动箱(2),所述电机箱(1)的上端左部设置有一个支撑架(3),所述支撑架(3)的上端前部和后部分别设置有一个固定螺母(14),所述支撑架(3)和联动箱(2)之间设置有一个转轴(4),所述转轴(4)上穿插安装有一个固定盘(5)和一个绕线盘(7),且绕线盘(7)位于固定盘(5)的右端,所述固定盘(5)的右端安装有一个固定旋钮(6)。
2.根据权利要求1所述的一种电线加工用绕线捆绑设备,其特征在于:所述电机箱(1)的上端左部开有两个滑动槽(18),所述电机箱(1)的上端开有两个定位螺孔(17),且定位螺孔(17)分别位于滑动槽(18)的前后两侧,所述支撑架(3)的下端前部和后部分别固定连接有一个滑动块(13),所述滑动块(13)的上端开有一个穿插孔(15),所述滑动块(13)的下端固定连接有一个固定卡条(16),所述固定卡条(16)位于滑动槽(18)内并通过固定螺母(14)固定安装在电机箱(1)的上端。
专利名称:一种线圈绕线设备专利类型:实用新型专利
发明人:鞠章桥
申请号:CN201720139538.X 申请日:20170216
公开号:CN206505828U
公开日:
20170919
专利内容由知识产权出版社提供
摘要:本实用新型涉及一种线圈绕线设备,包括放线装置和绕线装置,绕线装置包括减速机、转轴以及顶针尾架,放线装置包括放线支架,放线支架顶部的两根纵梁上分别安装有轴承组,轴承组包括轴承座和两轴承,轴承座上安装有两根平行的短轴,短轴的两端固定安装于轴承座,两轴承分别安装于两转轴,两轴承的外圆相切,两组轴承组间安装有放线轴,放线轴的两端分别支承于轴承组的两轴承间;放线轴上固定安装有线卷,线卷上的铜线绕于绕线装置的绝缘筒;放线轴上同轴安装有阻尼盘,阻尼盘上套有抱箍,抱箍的一端固定于放线支架的一侧,抱箍的另一端经螺栓可调节式安装于放线支架的另一侧。
申请人:江苏龙威电力设备有限公司
地址:225400 江苏省泰州市泰兴市宣堡工业集聚区
国籍:CN
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920541282.4(22)申请日 2019.04.20(73)专利权人 安徽天纪信息科技有限公司地址 239000 安徽省滁州市苏滁现代产业园柳州路以东、岳众汽配项目南侧(72)发明人 周文祥 (51)Int.Cl.B65H 54/20(2006.01)B65H 54/54(2006.01)B65H 57/14(2006.01)(54)实用新型名称一种电线成圈机(57)摘要本实用新型公开了一种电线成圈机,包括底板,所述底板的上表面后侧竖直焊接有后靠板,所述后靠板的后侧焊接有支撑板,所述支撑板上安装有电机,所述电机的转轴贯穿后靠板伸至后靠板前侧,并固定卡接有绕线轮,所述绕线轮的前侧端设有L型支撑架,所述L型支撑架靠近绕线轮的一侧安装有轴承座,所述轴承座与绕线轮的前侧端固定连接,所述L型支撑架的右侧竖直焊接有挡板。
该实用新型绕线轮的数量设有3个,能够同时对三股电线进行绕制成圈,大大提高生产效率,并且在绕线轮的右侧设有第一导线辊和第二导线辊,能够在电线成圈过程中防止电线缠绕在一起,提高排线质量,绕线轮可以进行拆卸,能够在电线绕制成圈后方便将线圈取出。
权利要求书1页 说明书3页 附图2页CN 209973946 U 2020.01.21C N 209973946U权 利 要 求 书1/1页CN 209973946 U1.一种电线成圈机,包括底板(1),其特征在于:所述底板(1)的上表面后侧竖直焊接有后靠板(2),所述后靠板(2)的后侧焊接有支撑板(3),所述支撑板(3)上固定安装有电机(4),所述电机(4)的转轴贯穿后靠板(2)伸至后靠板(2)前侧,并固定卡接有绕线轮(5),所述绕线轮(5)的数量为3个,所述绕线轮(5)的前侧端设有L型支撑架(6),所述L型支撑架(6)靠近绕线轮(5)的一侧固定安装有轴承座(7),所述轴承座(7)与绕线轮(5)的前侧端固定连接,所述L型支撑架(6)的右侧竖直焊接有挡板(10),所述挡板(10)与后靠板(2)之间自上至下依次转动安装有第一导线辊(9)和第二导线辊(11),所述第一导线辊(9)和第二导线辊(11)上对应绕线轮(5)的中心位置处设有弧形槽(19)。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920357684.9
(22)申请日 2019.03.20
(73)专利权人 李东波
地址 257051 山东省东营市东营区胜利采
油厂水电大队
(72)发明人 李东波 杜正旺 李嘉炜 王景平
宋宝林 宋文升 巩建卫 韩刚军
孙立鹏 郑炳文 张敬国 陈翠玲
曾海滨 王彤
(51)Int.Cl.
H02G 1/04(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称一种电力线绑线圈制做机(57)摘要一种电力线绑线圈制做机,支撑板的下方安装左支架、右支架,导引管安装在支撑板的左侧,导引管内有导引孔,左导轮、右导轮用销轴安装在支撑板上,左导轮、右导轮能在支撑板上旋转,支撑板的中上方有开口槽,调节块上开有调节槽,调节块焊接在支撑板的后面,使所述的开口槽与所述的调节槽相对应,轴杆穿过压制轮的中心孔、所述的开口槽、所述的调节槽,轴杆的尾端连接螺帽,调节螺杆从调节块上部的中间孔向下穿过,调节螺杆上的外螺纹与处于所述的调节槽里的轴杆上的内螺纹旋合,缠绕筒后端的中心轴安装在支撑板的右侧,缠绕筒能在支撑板上旋转,缠绕筒的圆筒上有缺口,绑线从导引管左边穿入,旋转缠绕筒就可将绑线缠绕到缠绕筒上形
成绑线圈。
权利要求书1页 说明书2页 附图4页CN 209461918 U 2019.10.01
C N 209461918
U
权 利 要 求 书1/1页CN 209461918 U
1.一种电力线绑线圈制做机,包括导引管(1)、支撑板(2)、左导轮(3)、调节螺杆(5)、调节块(6)、轴杆(7)、右导轮(8)、缠绕筒(10)、左支架(11)、压制轮(12)、右支架(13)、螺帽(14),其特征是:支撑板(2)的左下方安装左支架(11),支撑板(2)的右下方安装右支架(13),导引管(1)安装在支撑板(2)的左侧,导引管(1)内有导引孔,所述的导引孔的左边为进口,右边为出口,左边进口为喇叭形,左导轮(3)、右导轮(8)、压制轮(12)的外边缘的中间有圆弧形沟槽,左导轮(3)、右导轮(8)用销轴安装在支撑板(2)上,左导轮(3)、右导轮(8)的外边缘的中间圆弧形沟槽处于同一平面里,左导轮(3)、右导轮(8)能在支撑板(2)上旋转,支撑板(2)的中上方有开口槽(2-1),所述的开口槽(2-1)的宽度稍大于轴杆(7)的直径,使轴杆(7)能在所述的开口槽(2-1)里上下移动,调节块(6)上开有调节槽(6-1),调节块(6)焊接在支撑板(2)的后面,使所述的开口槽(2-1)与所述的调节槽(6-1)相对应,轴杆(7)穿过压制轮(12)的中心孔、所述的开口槽(2-1)、所述的调节槽(6-1),轴杆(7)的尾端连接螺帽(14),使压制轮(12)外边缘的中间圆弧形沟槽与左导轮(3)、右导轮(8)的外边缘的中间圆弧形沟槽处于同一平面里,调节螺杆(5)从调节块(6)上部的中间孔向下穿过,调节螺杆(5)上的外螺纹与处于所述的调节槽(6-1)里的轴杆(7)上的内螺纹旋合,旋转调节螺杆(5),可使压制轮(12)上下移动,缠绕筒(10)后端的中心轴安装在支撑板(2)的右侧,缠绕筒(10)能在支撑板(2)上旋转,缠绕筒(10)的圆筒上有缺口(10-1)。
