激光照排机的组成及特点5

书山有路勤为径；学海无涯苦作舟
CTP设备的激光照排机
目前，CTP的使用和发展，还没有对激光照排机的使用及升级造成致命的威胁。

激光照排机的供应商们对一直在发布的软件和硬件的改进方案仍然有意见。

硬件和软件
每一种激光照排机都是针对特定印刷者的使用而设计的。

绞盘式设
备在较长图像尺寸的稳定性方面占有优势，而滚筒式设备在重复性上更高一筹。

只在在滚筒式设备上，几个分钯软片才可以同时成像在一张软片上。

据Afga产品经理分析，必须获得严格的色彩再现和商标特征，必
须选择分辨率高一些的滚筒式激光照排机。

绞盘式激光照排机可以输出更长幅的图像，因为对于象大幅面的瓦楞纸活件来说，一般需要将两张软片贴合在一起才能制作可印刷的版面。

激光照排机的改进，主要是使它们适合各种各样的情况。

例如，Agfa照排机具有适应性好、多功能的特性，这些特性包括：可以同时使用两个暗盒，处理各种厚度的软片、纸张或版材媒体，以及产生÷典型的柔印和胶印网屏，并具备调频加网的能力。

硬件改进，只反映在效率的增长方面；而软件则会产生旋风一样的
效果。

激光照排机的真正的改进是由软件带来的。

象Alan Graphic Systems公司用于柔印的alanRIP和Flexo assistant软件，可以自动重复象单步执行、重复、变形、网点补偿、软片和文件优化等功能。

并同时可以提供定制的校准和高档加网控制。

Barco公司的市场和商务开发经理认为，软件和工作流的解决方案
已达到了标准的程序状态。

激光照排机技术已经十分成熟了，行业期待快
专注下一代成长，为了孩子。

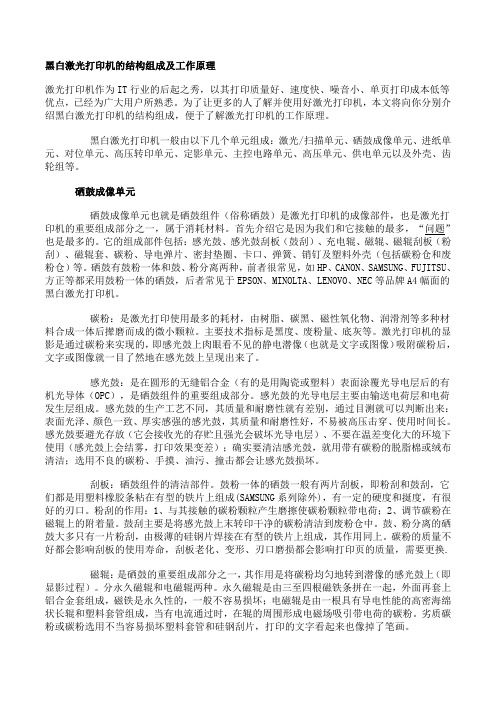

黑白激光打印机的结构组成及工作原理激光打印机作为IT行业的后起之秀，以其打印质量好、速度快、噪音小、单页打印成本低等优点，已经为广大用户所熟悉。

为了让更多的人了解并使用好激光打印机，本文将向你分别介绍黑白激光打印机的结构组成，便于了解激光打印机的工作原理。

黑白激光打印机一般由以下几个单元组成：激光/扫描单元、硒鼓成像单元、进纸单元、对位单元、高压转印单元、定影单元、主控电路单元、高压单元、供电单元以及外壳、齿轮组等。

硒鼓成像单元硒鼓成像单元也就是硒鼓组件（俗称硒鼓）是激光打印机的成像部件，也是激光打印机的重要组成部分之一，属于消耗材料。

首先介绍它是因为我们和它接触的最多，“问题”也是最多的。

它的组成部件包括：感光鼓、感光鼓刮板（鼓刮）、充电辊、磁辊、磁辊刮板（粉刮）、磁辊套、碳粉、导电弹片、密封垫圈、卡口、弹簧、销钉及塑料外壳（包括碳粉仓和废粉仓）等。

硒鼓有鼓粉一体和鼓、粉分离两种，前者很常见，如HP、CANON、SAMSUNG、FUJITSU、方正等都采用鼓粉一体的硒鼓，后者常见于EPSON、MINOLTA、LENOVO、NEC等品牌A4幅面的黑白激光打印机。

碳粉：是激光打印使用最多的耗材，由树脂、碳黑、磁性氧化物、润滑剂等多种材料合成一体后撵磨而成的微小颗粒。

主要技术指标是黑度、废粉量、底灰等。

激光打印机的显影是通过碳粉来实现的，即感光鼓上肉眼看不见的静电潜像（也就是文字或图像）吸附碳粉后，文字或图像就一目了然地在感光鼓上呈现出来了。

感光鼓：是在圆形的无缝铝合金（有的是用陶瓷或塑料）表面涂覆光导电层后的有机光导体（OPC），是硒鼓组件的重要组成部分。

感光鼓的光导电层主要由输送电荷层和电荷发生层组成。

感光鼓的生产工艺不同，其质量和耐磨性就有差别，通过目测就可以判断出来：表面光泽、颜色一致、厚实感强的感光鼓，其质量和耐磨性好，不易被高压击穿、使用时间长。

感光鼓要避光存放（它会接收光的存贮且强光会破坏光导电层）、不要在温差变化大的环境下使用（感光鼓上会结雾，打印效果变差）；确实要清洁感光鼓，就用带有碳粉的脱脂棉或绒布清洁；选用不良的碳粉、手摸、油污、撞击都会让感光鼓损坏。

发明印刷术的前提—文字的形成；发明印刷的物质基础是—笔墨纸的出现；发明印刷术技术条件是—盖印与拓石；印刷：是指使用印版或其他方式将原稿上的图文信息转移到承载物上的工艺技术，分为传统印刷和数字印刷传统印刷：主要工艺流程，原稿—制版—印刷—印后加工印刷要素：原稿，印版，承载物，印刷油墨，印刷机械原稿：是印刷复制的对象，是载有需要印刷复制的图文信息的食物或记录媒体印刷的分类：按照有无印版可以分为无印版或电子印版的数字印刷和采用印版的传统有印版印刷有印版印刷：凸版印刷：凸版印刷的图文部分处于同一平面，且高于空白部分；平版印刷：图文部分与空白部分无明显高低之分；凹版印刷：图文部分低于空白部分；凹版印刷时常规印刷中唯一可用油墨层厚度表现色调层次的印刷方法；孔板印刷：又称为滤过印刷直接印刷：印刷时与承印物直接接触印版图文部分的油墨直接转移到承印物上；间接印刷：印刷时印版与承印物并不直接诶接触，印版图文部分的油墨通过中间载体转移到承印物上平印墨层厚度最薄，凸版次之，但两者只有几微米，凹版墨层可达12~15微米，丝网最厚10~100微米印刷机的分类：按有无印版：传统印刷，数字印刷印刷机；按印刷幅面大小：八开，四开，对开，全张印刷机按印刷色数：单色，多色印刷机按印刷面：单面，双面印刷机；按印刷过程中施压方式：平压平型印刷机，圆压平型印刷机，圆压圆型印刷机１）文字为印刷术发明提出了需求并提供了可能２）笔墨纸的发明和改进为为印刷术的发明奠定基础３）印刷术起源印章和拓印４）拓印是提供了从阴文正写取得正字的复制技术５）印章和拓石是雕版印刷的萌芽６）雕版印刷始于唐代兴于宋７）《金刚经》是世界上最早的写有确切日期的雕版印刷品雕版印刷缺点：费时，出书周期长；保存占用空间大；在雕刻中如有错行错字无法修补整版作废８）印刷技术的发展具有划时代的意义，活字印刷是第二代印刷术，由雕版印刷发展到活字印刷是印刷术的第一次革命９）德国人古登堡发明了铅字印刷主要贡献：创建金属活字，脂肪型油墨的应用；印刷机的制造；规范了字体的大小；１０）计算机激光照排系统和电子出版系统的使用时第三代印刷技术的标志第二章１１）文字信息处理也成为文字排版１２）现代位置信息处理技术从铅字怕版开始，经历了照相排版到计算机排版技术１３）外文字字体常用有白正体，黑正体，白斜体，黑斜体，花斜体宋体：印刷黑体：印刷楷体：印刷仿宋：印刷１４）文字大小：１５）国际通用点数制，中国采用以号数制为主，点数制为辅的混合制１６）计算机排版系统非为输入设备计算机，输出设备１７）文字信息输入方式：编码输入，自然输入排版方式：批处理方式，交互方式１８）文字信息的处存方式分为：矢量储存，曲线储存方式；１９）评价图像的质量时候，从颜色，层次，清晰度２０）阶调层次的在线实质上是密度的再现２１）颜色的视觉三属性;２２）对颜色的定量描述是基于颜色的三个基本特性（色相，明度，饱和度）称为颜色的三属性２３）色光加特点：混合后色光亮度增大，等于色光亮度之和；混合后饱和度降低，低于原有色，成分的饱和度２４）色料减色混合与色光加色混合区别：色料减色混合后反射或透射的光能脸减少，因此越混越暗２５）印刷复制的对象可以分为：划线和图像２６）在平板一刷中，只要通过各种物理或化学放下令划线部分亲油，使划线和非划线部分产生差异；２７）在凹版印刷中，我们可以改变凹陷的深度，墨层厚，亮调部分墨层浅，墨层薄。

激光照排技术原理的应用1. 简介激光照排技术是指利用激光束通过光阻的选择性曝光，从而实现对印刷电路板（PCB）上光阻层进行图形化处理的技术。

它广泛应用于电子制造行业，可以提高PCB的制造效率和质量。

2. 激光照排技术的原理激光照排技术的原理主要包括以下几个步骤：2.1 光阻层涂布首先，在印刷电路板上涂布一层光敏感的光阻层。

这种光阻层通常由聚合物材料制成，可以通过激光的照射形成图形。

2.2 激光照射激光照排技术使用高能激光束对光阻层进行照射。

激光束的能量和照射时间的控制可以实现不同的曝光效果。

2.3 光阻层固化激光照射后，经过光阻层的光化学反应，使光阻层在照射区域发生固化。

未固化的部分可以通过洗涤剂去除。

2.4 显影通过显影工艺，去除未固化的光阻层，留下所需的图形。

显影液通常是一种有机溶剂，能够将未固化的光阻层溶解。

2.5 固化最后，对已显影的光阻层进行固化处理，以增强其耐蚀性和机械强度。

3. 激光照排技术的应用3.1 PCB制造激光照排技术在印刷电路板（PCB）的制造中广泛应用。

它可以实现高精度的图形化处理，提高制造的精度和效率。

激光照排技术能够处理复杂的PCB图形，包括细线宽、细间距、微小孔径等。

3.2 LED制造LED（Light Emitting Diode）制造是另一个应用激光照排技术的领域。

激光照射可以精确控制LED芯片的发光区域和形状，提高LED的亮度和均匀性。

3.3 模具制造激光照排技术还被广泛用于模具制造。

通过激光照射光阻层，可以在模具表面形成复杂的图案和结构。

这种技术可以提高模具的加工精度和效率。

3.4 3D打印在3D打印领域，激光照排技术被用于制造3D打印模型的成型层。

激光束可以精确照射光敏材料，从而实现复杂的3D结构。

3.5 光刻技术激光照排技术也是光刻技术中的一种重要方法。

通过激光的照射和制导，可以实现对光刻胶的局部曝光，从而制造微型元件和光学器件。

4. 结论激光照排技术是一种先进的图形化处理技术，广泛应用于电子制造、模具制造、3D打印等领域。

书山有路勤为径；学海无涯苦作舟
照排机主要性能参数
激光照排机的主要性能参数为：记录精度(记录分辨率)、重复精度(套准误差)、幅面、记录速度和激光波长等，其中记录精度和重复精度是衡量照排机性能的两个最重要的指标，也是划分照排机档次的标准。

1．记录精度和重复精度
记录精度和重复精度是两个不同的概念。

记录精度是指照排机在单位
长度内可以记录的光点数量，即记录分辨率，通常以每英寸的点数(dpi) 或每厘米的点数(dpc)来表示。

记录分辨率越高，激光光点的尺寸越小，光点的密集程度越高。

因为印刷图像网点是由很多激光束形成的，激光光斑越小，在相同加网线数条件下，组成网点的光点数就越多，所能形成的图像灰度级变化也就越多，或者说，在保证灰度级数的条件下使网点尺寸更小，即获得更高的加网线数。

在一个印刷网点的范围内，每增加或减少一个激光点曝光，印刷网点尺寸就变化一级，就构成了一个不同深浅的灰度级。

因此，构成网点的激光斑点越多，产生的灰度级数也就越多。

现在的照徘机按这种方式最多可产生256个灰度级，即由16×16个激光点组成一个印刷网点。

重复精度是指各色版上图像位置的准确程度，这是进行彩色印刷所必
须要求的，通常以第一色版和最后一色版重叠的误差计算。

单色印刷品不需要套印，因此对套准精度要求不高，但对于彩色印刷来说，套准精度就是一个非常重要的参数了。

如果套印精度不够，印刷出来的印刷品各种颜色之间会出现错位、色块之间出现漏白、小号字体出现重影等现象，因此照排机的重复精度对于彩色印刷制版来说是至关重要的。

一般中档照排机的记录精度为1200～2540dpi(记录点数／in)，重复精
