R12制冷剂回收装置制作及回收工艺

制冷剂回收机的制作方法与应用一、制冷剂回收的基本原理制冷剂的回收的基本原理是利用制冷剂回收机;将制冷系统的制冷剂抽吸到回收制冷剂罐中..它是由一台全封闭的压缩机、空气冷凝器和过滤器组成..空调、冷库制冷系统中的制冷剂通过压缩机压缩进入冷凝器冷凝后经过滤器过滤排入制冷剂回收罐液阀中;回收机的吸气连接管接在空调的维修阀上;冷凝器的进气三通阀接制冷剂回收罐气阀;回收机的出液管接制冷剂回收罐液阀;连接时注意排管道中空气连接好后启动回收机;回收机利用压缩机的吸气能力将制冷系统的制冷剂抽吸压缩机中;并经过压缩机的压缩排到冷凝器中;经过冷凝器的放热冷凝后到过滤器过滤;排到制冷剂罐中;制冷剂回收罐中气体通过气阀排到冷凝器进气三通阀冷凝;回收制冷剂罐装有压力表;一般放在一台电子称;以便于观察制冷剂的回收情况..二、制作制冷剂回收机需要的部件及组装1、制造制冷剂回收机所需的部件：①压缩机和冷凝器：使用1.5P空调全封闭压缩机带有过载保护器和电容使用1.5P带有冷却风扇的冷凝器;这样才能快速将压缩机所抽出的制冷剂冷却；同时该风扇的电器部分与压缩机同步;即当压缩机通电时冷却风扇应能同时运转..②机座机架回收机的机座是用木质的机座;配有脚轮和把手以便移动..③高、低压力开关高/低两用型的压力开关④干燥器过滤器;管口尺寸为6mm⑤两个6mm的手动截止阀⑥6mm及10mm的铜管⑦6mm螺母及10mm的三通⑧10mm止回阀⑨6mm单向阀⑩带漏电保护器的ON/OFF开关2、装配前的准备工作：①检查压缩机是否绝缘处于良好状态;是否能有效地吸排气：②检查冷凝器风扇是否正常③检测高、低压力开关④检查漏电开关3、回收机的装配：1将一木质板装配到机架上这块板为了安装压缩机、冷凝器、压力开关和过滤器的..2将6mm的截止阀和压缩机;冷凝器安装到木板上..3在连接压缩机排气管到冷凝器的进气管中间插入10mm的T形铜管接头.. 4压缩机回气管连接进启截止阀;中间装止回阀..5冷凝器出液口接液体截止阀;中间设置U型弯;安装干燥过滤器..6在压缩机回气管开口焊毛细管与压力开关低压侧连接7在压缩机排气管开口焊毛细管与压力开关高压侧连接8用三芯单相电线把漏电开关;高压和低压开关、压缩机;风扇电机连接起来..保证在所有的部件之间有一个连续的接地连接..9把高压开关设定为如下所示的压力：对于用于回收R22的回收装置;高压设定为1.8Mpa压力下截止..而低压压力开关设定值在-0.03Mpa时截止三、制冷剂回收机操作步骤①检查回收机上的标记;确认上次用该机回收了那种制冷剂;或者固定使用回收机..②首先检查个连接管是否有胶垫漏气;排管道空气;然后把回收机吸气阀的入口管接到空调三通阀上;③回收机的出液阀用连接管排空气后接到回收罐的液阀红色上..④回收罐的气阀蓝色用连接管排空气后接到冷凝器进气三通上..⑤打开所有阀门⑥插电启动回收机⑦空调系统压力抽到0 bar时;回收机自动停机..⑧切断回收机的电源⑨关闭制冷系统、回收机和回收气罐上的所有阀..⑩拆管四、回收机的使用注意事项①回收机只能用于回收制冷剂气体..不要将该机连接到液体管路上..如果液体制冷剂进入了该回收机;则压缩机可能出现故障液击②专用制冷剂回收罐应当只用于盛装回收的制冷剂..不要将不同的制冷剂在回收机或回收罐中混合..因为这样的混合物无法再循环、再利用..③在向回收罐排入制冷剂的同时;应注意回收气罐中的重量..因为过量充入制冷剂是很危险的;充入制冷剂罐的制冷剂不要超过回收制冷剂罐的容许灌入量..在回收制冷剂罐上标明是何种制冷剂..④为了防止回收制冷剂罐内压力过大;在压缩机的排出口必须装有高压开关设定值必须根据管路和回收气罐所承受的压力;一般不超过 1.8Mpa;或在回收气罐上安装压力表来控制压力..在回收机上还应装有防止液体制冷剂进入压缩机的装置液气分离器及止回阀防止停机时制冷剂返回空调器..⑤不要用回收机回收R600A制冷剂;除非回收机中的所有电器装置包括压缩机都是防爆或密封的..五、制冷剂回收机在教学中的应用1、制冷剂排放对环境产生影响①对臭氧层产生破坏②温室效应、气候变暖2、制冷剂排放法律风险和成本①法律方面的风险②环境方面的影响③经济方面的负担3、制冷剂回收再利用效益分析①教学上使用按每学年两个班120个学生;每个学生维修一次制冷系统;必须加一次制冷剂;一次加1.5公斤;制冷剂按30元1公斤;计算;1201.530=5400元②比赛训练上使用按参加南宁市制冷技能比赛两个选手;每天组装一次空调系统;加1.5公斤制冷剂;制冷剂按30元1公斤;训练1个月计算;2301.530=2700元。

汽车制冷剂回收原理
汽车制冷剂回收原理是通过一系列的步骤将废弃的汽车制冷剂（通常是氟利昂）从汽车空调系统中回收并进行处理，以避免对环境造成污染。

主要步骤包括以下几个方面：
1. 空调系统排气：首先，将汽车的空调系统倒至废气桶，将其中的气体排放出来，以确保系统内没有压力。

2. 切断管路：然后切断汽车空调系统的管路，以便进行回收和处理。

3. 回收制冷剂：连接制冷剂回收机的管路并开启机器，使空调系统中的制冷剂被抽出并回收。

4. 判断回收剂是否符合标准：回收机会对回收的制冷剂进行分析，判断其是否符合国家相关标准，如果不符合标准，需要进行相应处理。

5. 处理废弃的制冷剂：回收机会将废弃的制冷剂转移到专门的储存桶中，以待进一步处理。

处理通常包括分离、过滤、净化等步骤，以去除其中的杂质和污染物。

6. 将制冷剂重新利用：经过处理后，回收的制冷剂可以再次用于汽车空调系统或者其他合适的应用中。

总之，汽车制冷剂回收的原理是通过抽出废弃的汽车制冷剂，
经过合适的处理使其符合标准，然后可以进行再利用。

这样有助于环境保护，避免制冷剂的浪费和对环境的污染。

制冷剂回收净化机操作规程
1.本设备只能用作R-12或134A制冷剂的回收和循环净化处理，不
能混用。

2.必须由经过培训取得合格证的人员操作使用，使用前认真阅读说
明书，严格按照操作规程使用。

3.使用地点要保证通风良好，不得有易燃物，避免太阳直晒或靠近
暖气等热源，每次使用完需擦拭干净放回指定地点。

4.使用前检查所有安全装置是否处于良好状态，保证称盘校正精度，
开关灵敏有效。

5.只能使用设备所备的、可重充的制冷剂罐作回收容器（外购R-12
钢瓶不能做回收容器使用！）。

6.连接软管一定要保证接口正确，不要接错，以免引起人身伤害或
设备损害。

7.拆卸管子时要小心，所有软管可能含有一定压力的制冷剂，以免
皮肤接触引起伤害。

8.设备出故障时，通知设备维修人员处理。

维修设备之前，首先要
切断电源。

9.每使用三个月对设备进行一次检漏，当显示屏出现-S时，真空泵
应进行换油。

每更换二次真空泵油时，更换一次干燥过滤器。

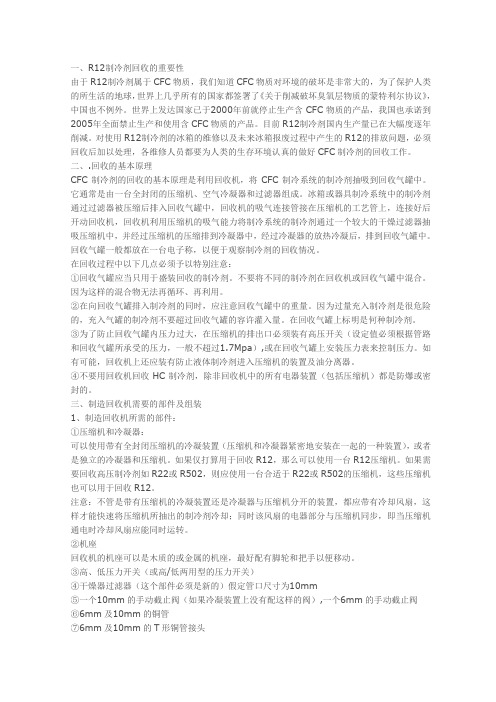

一、R12制冷剂回收的重要性由于R12制冷剂属于CFC物质，我们知道CFC物质对环境的破坏是非常大的，为了保护人类的所生活的地球，世界上几乎所有的国家都签署了《关于削减破坏臭氧层物质的蒙特利尔协议》，中国也不例外。

世界上发达国家已于2000年前就停止生产含CFC物质的产品，我国也承诺到2005年全面禁止生产和使用含CFC物质的产品。

目前R12制冷剂国内生产量已在大幅度逐年削减。

对使用R12制冷剂的冰箱的维修以及未来冰箱报废过程中产生的R12的排放问题，必须回收后加以处理，各维修人员都要为人类的生存环境认真的做好CFC制冷剂的回收工作。

二、.回收的基本原理CFC制冷剂的回收的基本原理是利用回收机，将CFC制冷系统的制冷剂抽吸到回收气罐中。

它通常是由一台全封闭的压缩机、空气冷凝器和过滤器组成。

冰箱或器具制冷系统中的制冷剂通过过滤器被压缩后排入回收气罐中，回收机的吸气连接管接在压缩机的工艺管上，连接好后开动回收机，回收机利用压缩机的吸气能力将制冷系统的制冷剂通过一个较大的干燥过滤器抽吸压缩机中，并经过压缩机的压缩排到冷凝器中，经过冷凝器的放热冷凝后，排到回收气罐中。

回收气罐一般都放在一台电子称，以便于观察制冷剂的回收情况。

在回收过程中以下几点必须予以特别注意：①回收气罐应当只用于盛装回收的制冷剂。

不要将不同的制冷剂在回收机或回收气罐中混合。

因为这样的混合物无法再循环、再利用。

②在向回收气罐排入制冷剂的同时，应注意回收气罐中的重量。

因为过量充入制冷剂是很危险的，充入气罐的制冷剂不要超过回收气罐的容许灌入量。

在回收气罐上标明是何种制冷剂。

③为了防止回收气罐内压力过大，在压缩机的排出口必须装有高压开关（设定值必须根据管路和回收气罐所承受的压力，一般不超过1.7Mpa）,或在回收气罐上安装压力表来控制压力。

如有可能，回收机上还应装有防止液体制冷剂进入压缩机的装置及油分离器。

④不要用回收机回收HC制冷剂，除非回收机中的所有电器装置（包括压缩机）都是防爆或密封的。

制冷剂回收设备操作规程制冷剂回收设备操作规程一、设备操作人员的基本要求1. 操作人员必须接受相关的培训，并具备操作设备的相关知识和技能。

2. 操作人员必须具备必要的安全意识和责任心，保证操作过程安全。

二、设备操作前的准备工作1. 确认设备处于正常运行状态，检查设备的电源、开关、阀门等部件是否完好。

2. 检查回收设备的供电线路是否正确连接，确保接地良好。

3. 确认回收设备的排放管和进气管是否正确连接。

三、设备操作步骤1. 开启设备电源，确保设备处于正常工作状态。

2. 根据工况要求，打开相应的阀门和管道，连通回收设备和制冷设备。

3. 打开回收设备的压缩机，启动回收过程。

4. 监测回收过程中的温度、压力、流量等参数，确保回收过程正常。

5. 当回收剂的温度、压力和流量等参数达到设定的目标值时，可关闭回收设备的压缩机。

6. 关闭回收设备的进气阀门和排出阀门，切断与制冷设备的连接。

7. 关闭设备电源，停止设备运行。

四、设备操作中的注意事项1. 操作人员在操作设备时，应佩戴个人防护设备，如安全帽、防护眼镜、防护手套等。

2. 在操作过程中要及时排除操作设备中的气体，以免发生爆炸、火灾等意外事故。

3. 操作人员要时刻关注设备的工作状态，如发现异常情况应立即停止操作，并报告相关人员处理。

4. 在操作设备时要遵守相关的操作规程和安全操作要求，不得擅自操作或超负荷运行设备。

5. 设备操作人员应定期对设备进行检查和维护，确保设备处于良好的工作状态。

6. 操作人员要定期参加相关技术培训和教育，提高操作技能和安全意识。

7. 在操作设备前，要对操作区域进行必要的清理和整理，保持操作环境整洁。

五、设备操作后的处理1. 关闭设备电源，切断供电。

2. 清理和整理操作工具和设备，保持设备的清洁状态。

3. 停放和存放设备时，要注意设备的安全和保护，防止损坏。

4. 将操作记录和异常情况进行整理和归档，以备查阅。

5. 设备操作结束后，要进行相关的设备检查和维护工作，确保设备的正常运行。

制冷剂回收操作步骤嘿，你问制冷剂回收操作步骤啊？那咱就来聊聊。

这制冷剂回收呢，可得小心谨慎地来。

首先，你得准备好工具。

像回收机啦、管子啦、扳手啥的。

回收机可不能随便找一个，得找个质量好点的，不然出问题可就麻烦了。

然后呢，找到要回收制冷剂的设备。

比如说空调啊、冰箱啊啥的。

把设备关掉，可不能在它还运行的时候就开始回收制冷剂，那可不行。

接着，把回收机的管子接到设备上。

这就像给设备接上一个小吸管，让制冷剂能顺着管子流到回收机里。

接管子的时候要接紧一点，不能漏气哦。

要是漏气了，制冷剂就跑掉了，回收就不彻底。

接好管子后，打开回收机。

回收机就开始工作啦，它会把设备里的制冷剂吸出来。

这时候你可以看着回收机上的压力表啥的，了解一下回收的进度。

可别着急，得等回收机把制冷剂都吸得差不多了才行。

在回收的过程中，要注意观察设备和回收机的情况。

要是有啥不对劲的地方，赶紧停下来检查。

比如说管子松了啊、回收机出故障了啊啥的。

不能不管不顾地继续，那会出大问题。

等回收机显示回收完成了，就可以把管子从设备上拆下来。

拆的时候也要小心，别让制冷剂漏出来。

然后把回收机里的制冷剂妥善保存好，可以装在专门的瓶子里。

我给你讲个事儿吧。

我有个朋友，他自己想给家里的旧空调回收制冷剂。

他一开始也不太懂，就瞎弄。

结果管子没接好，制冷剂漏了一地。

后来他找了个懂行的人请教，才知道了正确的回收步骤。

按照人家说的做，他成功地把制冷剂回收了起来。

他说这下可以放心地处理旧空调了。

总之呢，制冷剂回收操作步骤就是准备工具、关掉设备、接好管子、打开回收机、观察情况、完成回收、妥善保存。

只要你认真仔细地按照这些步骤来，就能安全地回收制冷剂。

回收中央空调制冷机组设备工艺原理中央空调是我们生活和工作中不可或缺的重要设备之一，为了保证其运行效率和稳定性，周期性的设备维护是不可少的环节。

其中，回收制冷机组设备是一个重要的维护流程，本文将详细介绍回收中央空调制冷机组设备的工艺原理。

1. 制冷机组设备回收的定义制冷机组设备回收，是指在中央空调设备的维护过程中，对制冷机组设备进行拆卸、检修、更换工作，并且将原有制冷剂回收，加入新的制冷剂，确保制冷机组设备正常运行的一系列工作流程。

中央空调设备对环境要求较高，因此废弃的制冷剂需要经过专门的回收处理，以减少对环境的污染。

2. 回收制冷机组设备的过程制冷机组设备回收的整个过程包括制冷剂回收和机组检修两部分，下面将详解。

2.1 制冷剂回收制冷剂回收是制冷机组设备回收的重点内容之一。

在回收制冷剂的过程中主要包括回收、分离、解决和贮存四个部分。

2.1.1 回收回收是指将废弃的制冷剂从制冷机组中进行回收，以减少对环境的污染。

制冷剂被回收进入专用的回收器中，经过回收器对制冷剂的回收、过滤、脱水、干燥和净化等过程，保证所回收的制冷剂的高纯度，以后可继续使用并充入中央空调设备中。

2.1.2 分离如果回收得到的废弃制冷剂受到污染或者其他原因不能再被使用，这个时候需要将废弃制冷剂进行分离。

分离的过程主要指分离废弃制冷剂和纯净的制冷剂，保证废弃制冷剂不会再被回收利用。

2.1.3 解决解决是指对已经回收和分离后的废弃制冷剂进行环保处理。

该过程需要严格符合国家法律法规规定，以避免对环境造成污染。

2.1.4 贮存贮存是指将已经处理过的制冷剂储存在封闭、干燥的容器中，并且在储存过程中严格防止制冷剂外泄，原则上制冷剂储存时间不得超过3年。

2.2 机组检修回收制冷机组设备的过程中，机组检修工作同样重要。

机组检修主要包括设备的拆卸、清洁、检查、更换、组装和测试等工作。

机组检修流水线作业可以使人员分工合作，提高工作效率，确保对机组的检修和维护工作达到高品质的标准。

制冷剂回收和加注的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
