C25喷射混凝土配合比设计说明

c25干喷混凝土的配合比C25干喷混凝土的配合比概述：C25干喷混凝土是一种常见的喷射材料，广泛应用于隧道、地下工程、矿山支护等领域。

它具有强度高、耐久性好、施工方便等优点。

本文将介绍C25干喷混凝土的配合比，包括水泥、砂、骨料、掺合料等组成部分的比例。

1. 水泥比例：C25干喷混凝土的水泥比例通常为1:3，即水泥的质量是砂的3倍。

水泥是混凝土的胶凝材料，起到增强和粘结作用。

选用质量稳定、品质优良的硅酸盐水泥，可以保证混凝土的强度和耐久性。

2. 砂比例：C25干喷混凝土的砂比例为3:5，即砂的质量是骨料的5倍。

砂是混凝土的骨架材料，能够填充水泥和骨料之间的空隙，增加混凝土的密实性和强度。

选用粒径适中、含泥量低的天然砂，可以提高混凝土的工作性能和强度。

3. 骨料比例：C25干喷混凝土的骨料比例为5:7，即骨料的质量是水泥的7倍。

骨料是混凝土的主要承力材料，对混凝土的强度和耐久性起着决定性作用。

选用质量稳定、粒径分布合理的骨料，可以提高混凝土的强度和耐久性。

4. 掺合料比例：C25干喷混凝土中常使用掺合料来改善混凝土的性能。

常见的掺合料有矿渣粉、粉煤灰等。

掺合料的比例通常为水泥的10%~20%。

掺合料能够填充水泥和骨料之间的缝隙，增加混凝土的致密性和强度，同时减少混凝土的收缩和裂缝。

选用适量的掺合料，可以提高混凝土的综合性能。

总结：C25干喷混凝土的配合比为1:3:5:7，即水泥：砂：骨料：掺合料。

合理选择优质的水泥、砂、骨料和掺合料，按照配合比进行混合，可以得到性能良好的C25干喷混凝土。

在实际施工过程中，还需注意控制混凝土的水灰比、搅拌时间和坍落度等因素，以确保混凝土的质量和施工效果。

参考文献：[1] GB 50010-2010《混凝土结构设计规范》[2] GB/T 50082-2009《普通混凝土试验方法标准》[3] 黄洪章, 邹继承. 喷射混凝土施工技术手册[M]. 北京: 中国建筑工业出版社, 2012.。

C25喷射混凝⼟配合⽐设计计算书（路智）设计说明1、试验⽬的：云南省都⾹⾼速公路守望⾄红⼭段A7合同段C25喷射混凝⼟配合⽐设计，主要使⽤于洞⼝坡⾯防护、喷锚⽀护等。

2、试验依据：1、《公路⼯程⽔泥及⽔泥混凝⼟试验规程》（JTG E30-2005）2、《普通混凝⼟配合⽐设计规程》（JGJ 55—2011）3、《公路⼯程集料试验规程》（JTG E42-2005）4、《普通混凝⼟⼒学性能试验⽅法标准》（GB/T 50081-2002）5、《普通混凝⼟拌和物性能试验⽅法标准》（GB/T 50080-2002）6、《公路隧道施⼯技术细则》（JTG/T F60-2009)7、《公路隧道施⼯技术规范》（JTG F60-2009)8、《公路桥涵施⼯技术规范》（JTG/T F50-2011)试验的原材料：1、⽔泥：采⽤华新⽔泥（昭通）有限公司⽣产的堡垒牌P.O42.5普通硅酸盐⽔泥。

2、粗集料：粗集料采⽤昭通市鲁甸县⽔磨镇圣源⽯材场⽣产的5mm-10mm的连续级配碎⽯；3、细集料采⽤昭通市鲁甸县⽔磨镇圣元砂⽯料场⽣产的II类机制砂。

4、外加剂：采⽤北京路智恒信科技有限公司聚羧酸LZ-Y1型，掺量采⽤1.0%。

5、速凝剂：采⽤北京路智恒信科技有限公司LZ-AP2液体⽆碱速凝剂掺量采⽤6.0%6、⽔：昭通市鲁甸县都⾹A7标地下⽔。

C25喷射混凝⼟配合⽐设计计算书1.确定混凝⼟配制强度(fcu,o)在已知混凝⼟设计强度(fcu,k)和混凝⼟强度标准差(σ)时,则可由下式计算求得混凝⼟的配制强度(fcu,o),即f cu,o= f cu,k+1.645σ根据《普通混凝⼟配合⽐设计规程》（JGJ55-2011）的规定，σ=5f cu,o= f cu,k+1.645σ=25+1.645×5=33.2MPa2-2、计算混凝⼟⽔胶⽐已知混凝⼟配置强度f cu,o=33.2（Mpa），⽔泥实际强度f ce=49.3（Mpa）采⽤回归系数按《普通混凝⼟配合⽐设计规程》（JGJ55-2011）表5.1.2得a a=0.53,a b=0.20W/B=aa ×fb÷(fcu，O+aa×ab×fb)=0.53×49.3÷(21.6+0.53×0.20×49.3)=0.97注：f b=γf×γs×f ce= 1.00×1.00×49.3=49.3（Mpa）2-3、确定⽔胶⽐混凝⼟所处潮湿环境，⽆冻害地区，根据图纸设计及《岩⼟锚杆与喷射混凝⼟⽀护⼯程技术规范》（GB 50086-2015）的6.3.15.4规定，允许最⼤⽔胶⽐为0.55，计算⽔胶⽐为0.97，不符合耐久性要求，采⽤经验⽔胶⽐0.423、确定⽤⽔量(W)，掺量采⽤1.0%，减⽔率为：20%代⼊公式计算m wo=m′wo×（1-?）=246×（1-20%）=197( kg/m3)4．计算⽔泥⽤量（C）C O =WO/W/C=197/0.42=470kg/m35．确定砂率（Sp）根据《岩⼟锚杆与喷射混凝⼟⽀护⼯程技术规范》（GB 50086-2015）的规定，砂率选⽤50%，符合规范中混凝⼟⾻料通过各筛经的累计质量百分率要求。

C25喷锚砼配合比设计说明一、设计依据1、《普通砼配合比设计规程》JGJ-20002、根据铁路混凝土耐久性设计暂行规定，铁建设[2005]157号3、施工图纸二、设计要求采用搅拌站集体拌合，砼运输车运输。

1、设计强度等级C25喷锚砼。

2、坍落度要求80～160mm3、砼最大碱含量不大于3.0kg/m3，氯离子含量不大于胶凝材料总量0.10%。

三、使用原材料砼中各种原材料符合铁路混凝土耐久性设计暂行规定的要求1、水泥：陕西商洛尧柏秀山水泥有限公司“秀山”牌普通水泥P.O42.5R2、砂：营盘砂场3、碎石：营盘碎石场4、速凝剂：北京市成城交大建材有限公司CC-A105、减水剂：北京市成城交大建材有限公司CC-AI6、水：生活用水7、材料总碱含量：400×0.36%+4.0×1.2%+16.0×1.12%+180×0.000085%=1.49kg/m3该含量小于3 kg/m3四、配合比计算1、试配强度：σ=25+1.645×3=29.92、水灰比：W/C=(0.46×42.5)/(29.9+0.46×0.07×42.5)3、砂率选用：50%4、用水量:选用180kg/ m35、水泥用量：C0：400 kg/ m38、减水剂按水泥用量的1.0%9、材料用量确定：假定砼容重为：2400 kg/ m3S 0+G0=2400-400-180=1820 kg/ m3S0=910 kg/ m3 G0=910 kg/ m3 W=180 kg/ m3β=4.0 kg/ m3 β=16 kg/ m3基准配合比：400：910：910：180:4.0：16.0实测容重为：2370 kg/ m3在基准配合比的基础上，水灰比上下调整0.05上调配合比为：C=360 kg/ m3 S=949 kg/ m3 G=911 kg/m3 W=180 kg/ m3β=3.6 kg/ m3速凝剂：14.4 kg/ m3实测容重:2380 kg/ m3下调配合比为：C=450 kg/ m3 S=867 kg/ m3G=903 kg/ m3W=180 kg/ m3β=4.5 kg/ m3速凝剂：18.0 kg/ m3实测容重:2380 kg/ m3四、根据28d抗压强度选定配合比为推荐配合比C=400 kg/ m3 S=910 kg/ m3 G=910 kg/ m3 W=180 kg/ m3β=4.0 kg/ m3速凝剂:16.0 kg/ m3。

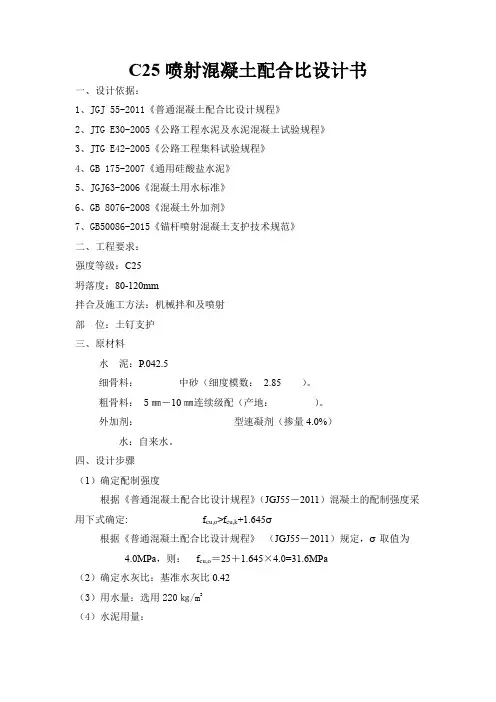

C25喷射混凝土配合比设计书一、设计依据：1、JGJ 55-2011《普通混凝土配合比设计规程》2、JTG E30-2005《公路工程水泥及水泥混凝土试验规程》3、JTG E42-2005《公路工程集料试验规程》4、GB 175-2007《通用硅酸盐水泥》5、JGJ63-2006《混凝土用水标准》6、GB 8076-2008《混凝土外加剂》7、GB50086-2015《锚杆喷射混凝土支护技术规范》二、工程要求：强度等级：C25坍落度：80-120mm拌合及施工方法：机械拌和及喷射部位：土钉支护三、原材料水泥：P.042.5细骨料：中砂（细度模数： 2.85 ）。

粗骨料： 5㎜－10㎜连续级配（产地：）。

外加剂：型速凝剂（掺量4.0%）水：自来水。

四、设计步骤（1）确定配制强度根据《普通混凝土配合比设计规程》（JGJ55－2011）混凝土的配制强度采用下式确定: f cu,o>f cu,k+1.645σ根据《普通混凝土配合比设计规程》（JGJ55－2011）规定，σ取值为4.0MPa，则：f cu,o＝25＋1.645×4.0=31.6MPa（2）确定水灰比：基准水灰比0.42（3）用水量：选用220㎏/m3（4）水泥用量：m=W/(W/C)=220/0.42=524㎏/m3c实际用量524㎏/m3（5）外加剂用量：524×4.0%=21.0㎏/m3=50% 假定密度：2300㎏/m3（6）砂用量：砂率：βsm=(2300-220-524-21.0)×0.50=768㎏/m3s（7）碎石用量：=2300-220-524-768=788㎏/m3mg（8）根据设计要求，初步选定C20喷射混凝土配合比见表1：表1 C20喷射混凝土配合比（kg/m3）五、C20喷射混凝土试配及拌合物性能在表1的基础上进行C20喷射混凝土配合比的用水量和拌合物性能见表2。

表2 C20混凝土用水量及拌合物性能结果六、C20喷射混凝土力学性能C20喷射混凝土拌合物性能试验结果显示，上述配合比的C20喷射混凝土拌合物性能满足要求。

C25喷射砼配合比设计记录一、材料：1、水泥:泾阳声威水泥P.O42。

5R2、粗集料：东岭碎石场（5-10mm连续级配)3、细集料：银花河河砂场（粗砂）4、水：饮用水5、外加剂：山西凯迪KD-4型速凝剂，掺量3％以上材料，经试验，各项指标均符合技术规范要求。

二、设计依据1、交通出版社《水泥混凝土配合比设计与试验技术》2、GB50086-2001《锚杆喷射混凝土支护技术规范》3、JTGE30—2005《公路工程水泥及水泥砼试验规程》4、GB50119-2003《砼外加剂应用技术规范》三、配合比设计过程1、按锚杆喷射混凝土支护技术规范（GB50086-2001)要求选用配合比：水泥：水：砂：碎石：速凝剂=430：185:843 ：843：12.9 =1：0。

43：1。

96：1。

96：3.0%2、调整工作性，提出基准配合比（1)计算试拌材料用量按选用配合比试拌10L砼拌和物，各种材料用量；水泥：430×0.01=4.3kg水：185×0.01=1。

85kg砂：843×0.01=8。

43kg碎石：843×0。

01=8.43kg速凝剂:12。

9×0.01=0。

129kg（2)基准配合比调整为:水泥：水：砂:碎石:速凝剂=430：185：843 ：843：12。

9 =1：0.43：1.96：1.96：3.0%3、检验强度、确定试验室配合比(1)采用基准配合比拌制砼，水泥、水、砂、碎石、速凝剂用量按所定基准配合比，用水量为1.85 Kg拌制，在5min内完成翻拌、制试模。

(2)采用三种不同的配合比，另外两种配合比的水灰比,分别为基准配合比增加和减少0.02，分别为0。

41，0。

43，两组配合比分别为：水泥:水：碎石：砂:速凝剂=411：185：852：852：12.3=1:0.45：2.07：2.07：3。

0％水泥:水：碎石:砂：速凝剂=451：185：832：832:13。

福建莆永高速公路永春至永定泉州段A1标C25喷射砼配合比设计说明一、设计要求1.坍落度：80mm~120mm二、使用部位：路基、隧道三、设计依据1、普通混凝土配合比设计规程《JGJ55-2000、J64-2000》2、公路工程水泥混凝土试验规程《JTG F30-2005》3、公路桥涵施工技术规范《JTG/T F50-2011》4、混凝土外加剂应用技术规范《GB 50119-2003》5、公路隧道施工技术规范《JTG F60-2009》6、公路隧道施工技术细则《JTG/T F60-2009》7、锚杆喷射混凝土支护技术规范《GB50086-2001》四、原材料说明1、水泥：采用莲花牌P.O42.5R普通硅酸盐水泥。

2、细集料：采用福建南安砂场的中砂，细度模数 2.54，表观密度为2579kg/m3，含泥量为0.5%，堆积密度为1432kg/m3。

3、粗集料：采用永丰石场生产的4.75-13.2mm4、水：饮用水，符合要求。

5、外加剂：采用湖北强达化学有限公司所生产的QDS-1型速凝剂掺量5.0%。

五、配合比计算1、确定试配强度强度标准差：σ=5试配强度：f cu,0= f cu,k+1.645σ=25+1.645*5=33.22Mpa2．计算水灰比经查表：a=0.46；b=0. 07；f ce=42.5*1. 00=42.5Mpa；水灰比：W/C=(a * f ce )/( f cu,o +a *b* f ce)=(0.46*42.5)/(33.22+0.46*0.07*42.5)=0.56根据公路隧道施工技术细则《《JTG/T F60-2009》》的要求，水泥与集料的质量比在1：4～1：5之间，水泥用量要求在375～400kg为宜，砂率要求在45%～60%之间选用，水灰比要求在0.4～0.5 。

根据混凝土外加剂应用技术规范（GB50119-2003），速凝剂掺量一般为2%-8%。

故：选定速凝剂掺量4.0%。

****************公路工程C25喷射混凝土配合比设计报告CCTJ-0*中*****局集团C25喷射混凝土配合比设计一、设计原则：根据工程要求结构形式和现场施工条件，本着符合结构设计的强度等级要求，满足混凝土施工所要求的和易性及工程所处环境对混凝土耐久性的要求的基础上符合经济原则来进行设计。

二、设计依据（1）JGJ55-2000《普通混凝土配合比设计规程》（2）JTGF60-2009《公路隧道施工技术规范》三、设计要求（1）设计强度等级为C25（2）强度保证率为95%，标准差σ=5MP（3）拟用部位：初期支护等（4）采用干喷法施工四、配制砼所用的材料（1）水泥：水泥采用赤峰哈河水泥责任有限公司生产的普通硅酸盐P.O42.5水泥，经检验符合GB175-2007通用硅酸盐水泥标准要求。

（2）细骨料：采用赤峰元宝山的中砂，经检验符合JTJ041-2000公路桥涵施工技术规范要求。

（砂细度模数、含泥量、表观密度，堆积密度等试验结果写清楚！）（3）粗骨料：采用乾泰碎石场生产的5-10mm的碎石，经检验符合JTJ041-2000公路桥涵施工技术规范要求。

（级配要求、针片状、压碎值、含泥量、表观密度，堆积密度等试验结果写清楚！）（4）水：拌和用水为饮用水。

（5）外加剂：山西黄河化工生产的HZC-1速凝剂掺量为4%。

（6）纤维：衡水科威化纤制品有限公司，掺量为1kg/m3五、配合比的计算（1）确定配合比配制强度f cu，0＝f cu，K＋1.645×σFcu，o--试配强度Fcu，k—设计强度1.645—保证率为95%时的保证率系数σ—标准差，取5MPa试配强度f cu，0＝f cu，K＋1.645×σ＝25＋1.645×5＝32.2 (MPa) （2）依据规范，委托试验以往施工经验确定水泥：砂：碎石：水：速凝剂：纤维=460:786:786:230:18.4：1 六、配合比的试配、调整与确定（1）确定基准配合比将上述初步配合比试拌25L时各材料用量：水泥：11.5kg 砂：19.6kg 碎石：19.6kg 水：5.8kg 速凝剂0.46kg 纤维25g拌和后混凝土的和易性良好，凝结时间初凝96秒，终凝时间297秒，适合施工要求。

C25喷射混凝土配合比设计说明一、工程名称XX铁路（广东段）二、结构环境潮湿环境，无侵蚀物质影响三、设计目的和用途1、目的保证混凝土强度满足结构设计要求，工作性满足施工工艺要求，确保工程质量且经济合理2、用途用于隧道工程中C25喷射混凝土施工四、设计要求1、设计强度：C252、坍落度要求：80-120（mm）注：要将规范（标准）要求列表明示。

TB10204—2002规范要求C25喷射混凝土配合比设计计算书一、确定试配强度（f cu,0）根据JGJ55-2000《普通混凝土配合比设计规程》混凝土试配强度采用下式确定：f cu,0≥f cu,k +1.645σ所以： f cu,0=25+1.645×5 =33.2 （MPa ） 式中：f cu,0——混凝土配制强度（MPa ）；f cu,k ——混凝土立方体抗压强度标准值（MPa ）；σ ——混凝土强度标准差（MPa ）。

C20以下取4.0；C20～C30取5.0 二、计算水灰比（W/C ）混凝土强度等级小于C60级时，混凝土水灰比宜按下式计算：ceb a cu cea f f f c w ⨯⨯+⨯=ααα0,/=（0.46×1.1×42.5）/（33.2+0.46×0.07×1.1×42.5） =0.62式中： αa 、αb ——回归系数；f ce ——水泥28d 抗压强度实测值（MPa ）。

因不符合最大水灰比的限制要求，故W/C 取0.44。

三、计算1m 3混凝土各项材料用量 1、用水量（m w ）经查表可知： m w0 = 220（kg ）2、水泥用量（m c0）,速凝剂用量（m 速）可按下式计算：水泥用量根据用水量及水灰比确定m c0 =220÷0.44=500（kg ） m 速=500×3.0%=15（kg ）3、砂率（βs ）计算式中砂率应取βs =50%4、粗骨料和细骨料用量的确定，应符合下列规定： 采用重量法应按下列公式计算：m c0+m g0+m s0+m w0= m cp ……………………………………①%100000⨯+=s g s s m m m β ……………………………………②式中：m c0——每立方米混凝土的水泥用量（kg ）；m g0——每立方米混凝土的粗骨料用量（kg）；m s0——每立方米混凝土的细骨料用量（kg）；m w——每立方米混凝土的用水量（kg）；βs——砂率（%）；m cp——每立方米混凝土拌合物的假定重量（kg）。

C25喷射混凝土配合比设计与使用（完整资料）.doc【最新整理，下载后即可编辑】喷射混凝土配合比设计技术摘要喷射混凝土是一种从巷道支护技术中演变到地上构筑物加固的一种快捷有效的加固手段，具有自己的独特优势：喷射混凝土是借助喷射机械，利用压缩空气做动力，将一定比例的拌合料，通过高压管道输送并以高速喷射到受喷面上凝结硬化而成。

关键词：喷射混凝土配合比设计设计技术0 引言随着铁路和公路的不断发展，喷射混凝土其用途也越来越广泛；在铁路、公路工程隧道，边仰坡支护、混凝土结构补强加固等工程施工中都需要用到喷射混凝土。

本文介绍了喷射混凝土的特性，配合比设计目的。

以C25喷射混凝土配合比设计实例介绍配合比设计过程中原材料，试验计算，试验过程等方面内容，同时，为了更好的让喷射混凝土配合比生产出来的混凝土质量得到保证，对喷射混凝土的使用和施工过程中应该注意事项进行了简单介绍。

1.喷射混凝土的特性喷射混凝土是利用压缩空气按照设计的配合比的混凝土有喷射机的喷射口以高速高压喷出，从而在被喷面形成混凝土层；在较短的实际内凝结成为均匀的混凝土。

与传统的浇筑混凝土不同，喷射混凝土不需要立模、振捣，而是依据高速喷射的动能将混合料连续喷敷到受喷面上，冲击、挤压达到密实。

喷射混凝土的施工方法有干湿两种工艺：1.干喷工艺①工艺流程各种材料（不含水）按照设计配比要求进行干拌和——拌和好的松散混凝土直接喂入（通过机械或人工上料）喷射机料斗——由空压机提供的压缩空气裹携物料通过输料管送到喷头处——在此处加入水与物料混合——在风压作用下喷射到受喷面上。

2.湿喷工艺① 工艺流程各种材料（含水）按照设计配比要求进行充分搅拌——拌和好的混凝土直接喂入（通过机械或人工上料）湿喷机的强力振动料斗——由空压机提供的压缩空气裹携物料通过输料管输送到喷头处——在此处加入速凝剂与物料混合——在风力作用下喷射到受喷面上。

湿式混凝土喷射机主要优点有四个：(1).湿法：作业大大降低了机旁和喷嘴外的粉尘浓度，消除了对工人健康的危害。

C25喷射混凝土配合比设计说明一、工程名称厦深铁路（广东段）二、结构环境潮湿环境，无侵蚀物质影响三、设计目的和用途1、目的保证混凝土强度满足结构设计要求，工作性满足施工工艺要求，确保工程质量且经济合理2、用途用于隧道工程中C25喷射混凝土施工四、设计要求1、设计强度：C252、坍落度要求：80-120（mm）五、设计依据注：要将规范（标准）要求列表明示。

TB10204—2002规范要求GB50086-2015规范要求六、所用原材料C25喷射混凝土配合比设计计算书一、确定试配强度（f cu,0）根据JGJ55-2011《普通混凝土配合比设计规程》混凝土试配强度采用下式确定：f cu,0≥f cu,k +1.645σ所以： f cu,0=25+1.645×5 =33.2 （MPa ）式中：f cu,0——混凝土配制强度（MPa ）；f cu,k ——混凝土立方体抗压强度标准值（MPa ）； σ ——混凝土强度标准差（MPa ）。

C20以下取4.0；C20～C30取5.0二、计算水灰比（W/C ）混凝土强度等级小于C60级时，混凝土水灰比宜按下式计算：ceb a cu cea f f f c w ⨯⨯+⨯=ααα0,/=（0.46×1.1×42.5）/（33.2+0.46×0.07×1.1×42.5）=0.62式中： αa 、αb ——回归系数；f ce ——水泥28d 抗压强度实测值（MPa ）。

因不符合最大水灰比的限制要求，故W/C 取0.44。

三、计算1m 3混凝土各项材料用量 1、用水量（m w ）经查表可知： m w0 = 220（kg ）2、水泥用量（m c0）,速凝剂用量（m 速）可按下式计算：水泥用量根据用水量及水灰比确定m c0 =220÷0.44=500（kg ） m 速=500×3.0%=15（kg ）3、砂率（βs ）计算式中砂率应取βs =50%4、粗骨料和细骨料用量的确定，应符合下列规定： 采用重量法应按下列公式计算：m c0+m g0+m s0+m w0=m cp ……………………①%100000⨯+=s g s s m m m β ………………………… ②式中：m c0——每立方米混凝土的水泥用量（kg ）；m g0——每立方米混凝土的粗骨料用量（kg ）； m s0——每立方米混凝土的细骨料用量（kg ）； m w ——每立方米混凝土的用水量（kg ）；βs——砂率（%）；m cp——每立方米混凝土拌合物的假定重量（kg）。
