过电压分为几类

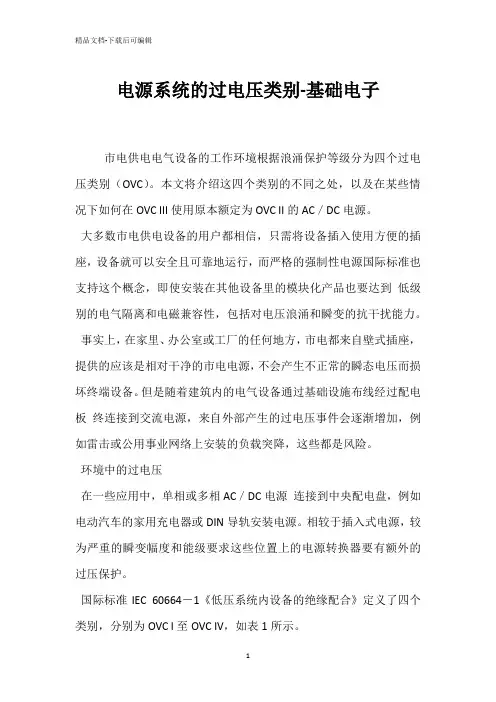

电源系统的过电压类别-基础电子市电供电电气设备的工作环境根据浪涌保护等级分为四个过电压类别（OVC）。

本文将介绍这四个类别的不同之处，以及在某些情况下如何在OVC III使用原本额定为OVC II的AC／DC电源。

大多数市电供电设备的用户都相信，只需将设备插入使用方便的插座，设备就可以安全且可靠地运行，而严格的强制性电源国际标准也支持这个概念，即使安装在其他设备里的模块化产品也要达到低级别的电气隔离和电磁兼容性，包括对电压浪涌和瞬变的抗干扰能力。

事实上，在家里、办公室或工厂的任何地方，市电都来自壁式插座，提供的应该是相对干净的市电电源，不会产生不正常的瞬态电压而损坏终端设备。

但是随着建筑内的电气设备通过基础设施布线经过配电板终连接到交流电源，来自外部产生的过电压事件会逐渐增加，例如雷击或公用事业网络上安装的负载突降，这些都是风险。

环境中的过电压在一些应用中，单相或多相AC／DC电源连接到中央配电盘，例如电动汽车的家用充电器或DIN导轨安装电源。

相较于插入式电源，较为严重的瞬变幅度和能级要求这些位置上的电源转换器要有额外的过压保护。

国际标准IEC 60664－1《低压系统内设备的绝缘配合》定义了四个类别，分别为OVC I至OVC IV，如表1所示。

表1：IEC 60664－1：2020的过电压类别OVC I是通过隔离电源与下游电路连接的设备，例如笔记本充电器提供DC给计算机，而OVC IV则是直接连接到主输入电源的设备（图1）。

这代表建筑物中大多数的电源供电设备都属于OVC II和OVC III。

简而言之，OVC II包括所有配有插头的家庭、车间和办公设备，分别由保险丝或断路器保护着。

OVC III主要是指安装在开关柜或配电箱内部的连线设备，例如继电器、断路器和固定安装电源。

特别讨论到雷电防护时，IEC 62305－1标准定义了与OVC IV至I对应的LPZ 0至LPZ3的防护区。

电涌保护器（SPD）的标准IEC 61643－11也与防护设备I、II和III类以及LPZ 0、1和2的定义相关联。

安规过电压等级
安规过电压等级是描述设备在配电网络中的位置，位置不同承受的过电压等级不同，共分为4个等级，具体参考IEC60664。

1. 过电压等级I：低压低能量级别，并带保护装置，一般指电子设备的内部电压。

2. 过电压等级II：低压高能量级别，从主供电电路分支出来的，家里照明电路220V电压属于此类。

3. 过电压等级III：高压高能量级别，指固定安装的主供电电路，一般指380V 三相电压。

4. 过电压等级IV：暂无数据。

此外，用万用表测量电压时，为安全考虑，需要采用比所测电压等级和电压值高的万用表。

如要测量上述三相380V的电压，需要采用CAT III 600V以上的万用表。

电力系统过电压分类和特点电力系统过电压主要分以下几种类型：大气过电压、工频过电压、操作过电压、谐振过电压。

产生的原因及特点是：大气过电压：由直击雷引起，特点是持续时间短暂，冲击性强，与雷击活动强度有直接关系,与设备电压等级无关。

因此,220KV以下系统的绝缘水平往往由防止大气过电压决定。

工频过电压：由长线路的电容效应及电网运行方式的突然改变引起，特点是持续时间长，过电压倍数不高，一般对设备绝缘危险性不大，但在超高压、远距离输电确定绝缘水平时起重要作用。

操作过电压：由电网内开关操作引起，特点是具有随机性，但最不利情况下过电压倍数较高。

因此30KV及以上超高压系统的绝缘水平往往由防止操作过电压决定。

谐振过电压:由系统电容及电感回路组成谐振回路时引起,特点是过电压倍数高、持续时间长。

变压器中性点接地方式的安排一般如何考虑？变压器中性点接地方式的安排一般如何考虑？答：变压器中性点接地方式的安排应尽量保持变电所的零序阻抗基本不变.遇到因变压器检修等原因使变电所的零序阻抗有较大变化的特殊运行方式时，应根据规程规定或实际情况临时处理.（1)变电所只有一台变压器，则中性点应直接接地,计算正常保护定值时，可只考虑变压器中性点接地的正常运行方式。

当变压器检修时，可作特殊运行方式处理，例如改定值或按规定停用、起用有关保护段。

（2）变电所有两台及以上变压器时，应只将一台变压器中性点直接接地运行，当该变压器停运时，将另一台中性点不接地变压器改为直接接地.如果由于某些原因，变电所正常必须有两台变压器中性点直接接地运行，当其中一台中性点直接接地的变压器停运时，若有第三台变压器则将第三台变压器改为中性点直接接地运行。

否则，按特殊运行方式处理。

（3）双母线运行的变电所有三台及以上变压器时，应按两台变压器中性点直接接地方式运行，并把它们分别接于不同的母线上,当其中一台中性点直接接地变压器停运时、将另一台中性点不接地变压器直接接地。

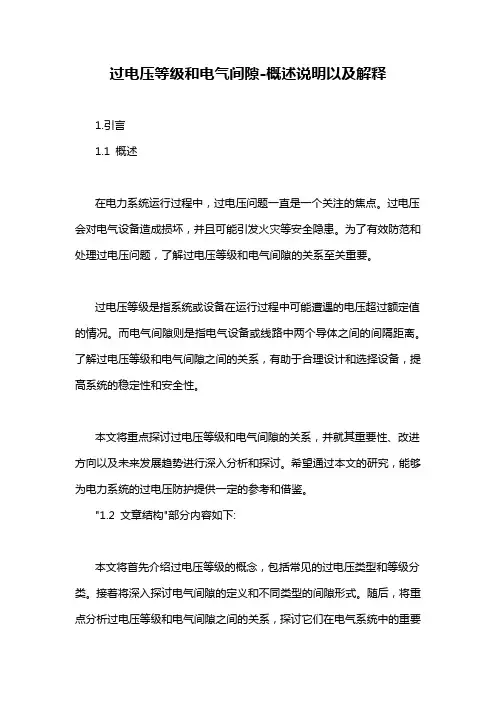

过电压等级和电气间隙-概述说明以及解释1.引言1.1 概述在电力系统运行过程中，过电压问题一直是一个关注的焦点。

过电压会对电气设备造成损坏，并且可能引发火灾等安全隐患。

为了有效防范和处理过电压问题，了解过电压等级和电气间隙的关系至关重要。

过电压等级是指系统或设备在运行过程中可能遭遇的电压超过额定值的情况。

而电气间隙则是指电气设备或线路中两个导体之间的间隔距离。

了解过电压等级和电气间隙之间的关系，有助于合理设计和选择设备，提高系统的稳定性和安全性。

本文将重点探讨过电压等级和电气间隙的关系，并就其重要性、改进方向以及未来发展趋势进行深入分析和探讨。

希望通过本文的研究，能够为电力系统的过电压防护提供一定的参考和借鉴。

"1.2 文章结构"部分内容如下:本文将首先介绍过电压等级的概念，包括常见的过电压类型和等级分类。

接着将深入探讨电气间隙的定义和不同类型的间隙形式。

随后，将重点分析过电压等级和电气间隙之间的关系，探讨它们在电气系统中的重要性和作用。

最后，结合实际案例和数据，总结过电压等级和电气间隙对电气设备和系统的影响，并探讨可能的改进方向和未来发展趋势。

通过本文的介绍和分析，读者将更加深入了解过电压等级和电气间隙在电气工程领域中的重要性和应用价值。

1.3 目的：本文旨在探讨过电压等级和电气间隙在电力系统中的重要性及其相互关系。

通过深入分析过电压等级和电气间隙对电力设备的影响，以及它们之间的联系，旨在帮助读者更好地理解和应用这两个概念。

此外，本文还旨在提出可能的改进方向，以及展望未来发展趋势，为电力系统的安全稳定运行提供参考和指导。

}请编写文章1.3 目的部分的内容2.正文2.1 过电压等级：过电压是指在电力系统中出现的电压瞬时值或持续时间超过规定数值的现象。

它通常分为内部过电压和外部过电压两种类型。

内部过电压是由系统本身的故障或操作引起的，而外部过电压则是由系统外部的原因引起的，比如雷击、电网故障等。

输电线路过电压的保护措施有哪些输电线路过电压的保护措施。

随着电力系统的不断发展，输电线路的过电压问题也日益凸显。

过电压是指电压在瞬时或持续时间内超过了系统正常工作范围的现象。

输电线路过电压可能由雷电、开关操作、负荷变化等原因引起，如果不加以有效的保护措施，将给电网设备和系统带来严重的损害。

因此，针对输电线路过电压问题，需要采取一系列的保护措施，以确保电网的安全稳定运行。

一、过电压的类型。

输电线路过电压可以分为内部过电压和外部过电压两种类型。

内部过电压是指由于电网内部原因引起的过电压，如电容性过电压、感应性过电压等。

外部过电压是指由于外部原因引起的过电压，如雷电引起的过电压等。

二、过电压的危害。

输电线路过电压会给电网设备和系统带来严重的危害，主要表现在以下几个方面：1. 对设备的损害，过电压会导致设备绝缘击穿、绝缘老化，甚至损坏设备。

2. 对系统的影响，过电压会引起系统频率偏差、电压不稳定等问题，影响系统的正常运行。

3. 对安全的威胁，过电压会引起火灾、爆炸等安全事故，对人员和设备造成严重威胁。

因此，对输电线路过电压问题必须高度重视，采取有效的保护措施。

三、过电压的保护措施。

针对输电线路过电压问题，可以采取以下一些保护措施：1. 避雷装置，在输电线路上设置避雷装置，用于防止雷电引起的过电压。

避雷装置可以分为避雷针、避雷带等，用于释放雷电的能量，减小雷电对输电线路的影响。

2. 避雷接地，在输电线路上设置良好的接地系统，用于释放过电压的能量。

良好的接地系统可以有效地降低过电压对设备和系统的影响。

3. 过电压保护装置，在输电线路上设置过电压保护装置，用于监测和控制过电压。

过电压保护装置可以根据输电线路的实际情况，采取不同的保护措施，如限流、分流、短路等，以保护设备和系统。

4. 绝缘监测系统，在输电线路上设置绝缘监测系统，用于监测绝缘状态。

绝缘监测系统可以及时发现绝缘老化、击穿等问题，采取相应的措施，以保护设备和系统。

过电压类别和防止过电压的措施 - 电工基础过电压定义：用数字表示的瞬态过电压条件。

此概念仅适用于直接由低压电网供电的设备。

用I、II、III和IV表示过电压类别。

——过电压类别I：连接至具有限制瞬态过电压至相当低水平措施的电路的设备（例如：具有过电压爱护的电子电路）上所承受的过电压。

——过电压类别II：由配电装置供电的耗能设备（此类设备包含如器具，可移动式工具及其他家用和类似用途负荷）上所承受的过电压。

假如此类设备的平安（牢靠）性和适用性具有特强要求时，则接受过电压类别III；——过电压类III：安装在配电装置中的设备，以及设备的使用平安（工作牢靠）性和适用性必需符合特殊要求者（此类设备包含如安装在配电装置中的开关电器和永久连续至配电装置的工业用设备）上所承受的过电压；——过电压类别IV：使用在配电装置电源端的设备（此类设备包含如电表和前级过电流爱护设备）上所承受的过电压；怎样防止过电压的产生电气系统的内部过电压触发的缘由很多，既有线路参数匹配引起的工频过电压，也有开关操作时电弧复燃引起的操作过电压；此外还有电感负载负荷截流引起的过电压和电感电容串联引起的谐振过电压。

内部过电压，特殊是操作过电压引起的事故时有发生；据统计资料，一般工频过电压不会超过2倍相电压，切除空载线路引起的操作过电压和间歇性电弧引起的过电压不会超过3． 5倍相电压，铁磁谐振过电压不会超过3倍相电压。

但是，实际运行阅历证明，事故的发生往往是几种过电压叠加在一起，过电压倍数有时高达额定相电压的7～8倍。

1．操作过电压在6～35 kV的中性点非直接接地系统中，当进行负载的起动或停止操作或发生事故时，由于开关触头间电弧重燃，运行状态发生突变，引起电容和电感元件之间电磁能量相互转换，消灭一种振荡性过电压，即产生操作过电压。

(1)电动机起动合闸过电压理论上认为，电动机合闸起动时，电动机机端产生的过电压为式中，；为合闸电压瞬时值；z；为电动机冲击波阻抗；Z 为电缆冲击波阻抗。

1000kV特高压交流输电线路的过电压研究与分析摘要：随着电力负荷的日益增长，建设特高压线路可以实现跨地区、长距离的电能输送和交易，更好地调节电能供需平衡。

特高压线路由于输电距离长、传送容量大、充电功率大，其过电压比常规线路过电压更严重。

本文介绍了特高压线路过电压的种类、分析计算条件、仿真研究、合格标准和实际案例。

研究表明单回线路应重点考虑线路空载合闸时的操作过电压、线路两端发生无故障掉闸后的空载长线电压升高和线路末端单相短路甩负荷的工频过电压。

关键词：1000kV交流输电、操作过电压、工频过电压、潜供电流和恢复电压引言随着电力负荷的日益增长，传统电网无法应对用电量和输电容量成倍增加的需求，煤炭资源与负荷中心距离远，环保压力也越来越大，随着电力设备的不断发展，特高压交流输电可以更好的解决以上问题。

特高压交流输电线路是指电压等级为1000kV及以上的交流输电线路，1条特高压线路比500kV超高压线路传输功率大4倍。

与其它输电方式相比，特高压交流输电具有输电容量大、传输距离远、线路损耗低、占地面积少等突出优势。

但是特高压交流输电线路具有输电线路长，分布电容大，分布电阻和电感小等特点，如果其发生过电压也更为严重。

1、过电压的种类过电压总体上主要分为外部过电压和内部过电压两种。

外部过电压主要就是雷电过电压，分为四种类型，分别为：雷电侵入波过电压、雷电反击过电压、感应雷击过电压、直接雷击过电压。

通常采用避雷器、避雷针、避雷线等方法限制外部过电压。

内部过电压主要分为操作过电压、工频过电压和谐振过电压等。

由于过电压种类众多，一般工程研究时主要选择几种较为严重的过电压进行计算。

本文结合某1000kV外送工程案例，从反送电阶段和机组运行阶段进行分析计算，包括线路操作过电压、工频过电压、潜供电流和恢复电压、发电机自励磁过电压。

2、分析计算条件2.1试验系统模型和参数发电机组规模：2×660MW直接空冷凝汽式发电机组，型号为QFSN-660-2-22B，额定容量为733.33MVA，额定功率因数0.9（滞后），额定电压22kV。

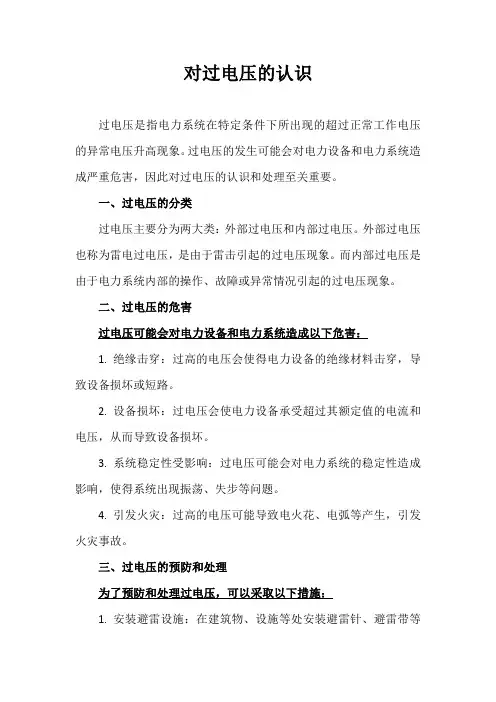

对过电压的认识过电压是指电力系统在特定条件下所出现的超过正常工作电压的异常电压升高现象。

过电压的发生可能会对电力设备和电力系统造成严重危害，因此对过电压的认识和处理至关重要。

一、过电压的分类过电压主要分为两大类：外部过电压和内部过电压。

外部过电压也称为雷电过电压，是由于雷击引起的过电压现象。

而内部过电压是由于电力系统内部的操作、故障或异常情况引起的过电压现象。

二、过电压的危害过电压可能会对电力设备和电力系统造成以下危害：1.绝缘击穿：过高的电压会使得电力设备的绝缘材料击穿，导致设备损坏或短路。

2.设备损坏：过电压会使电力设备承受超过其额定值的电流和电压，从而导致设备损坏。

3.系统稳定性受影响：过电压可能会对电力系统的稳定性造成影响，使得系统出现振荡、失步等问题。

4.引发火灾：过高的电压可能导致电火花、电弧等产生，引发火灾事故。

三、过电压的预防和处理为了预防和处理过电压，可以采取以下措施：1.安装避雷设施：在建筑物、设施等处安装避雷针、避雷带等避雷设施，以防止雷击引起的过电压。

2.安装过电压保护装置：在电力系统中安装过电压保护装置，以限制过电压的幅值和持续时间。

3.加强设备维护：定期对电力设备进行维护和检修，确保设备的绝缘性能良好。

4.合理规划设计：在规划设计电力系统时，应充分考虑各种可能出现的异常情况，并采取相应的措施进行防范。

5.建立健全的运行管理制度：建立完善的运行管理制度，加强设备的运行监测和记录，及时发现和处理异常情况。

总之，对于过电压的认识和处理是保障电力系统安全稳定运行的重要环节。

通过加强设备维护、合理规划设计、建立健全的运行管理制度等措施，可以有效地预防和处理过电压问题，从而减少电力设备和电力系统的损失和风险。
