布料溜槽传动系统结构及工作机理分析

大太阳齿轮２３及系杆Ｈ）组成，旋转电机和倾动－电机分别将动力和运动传递给行星差动机构的大太阳齿轮２３和小太阳齿轮２１上部齿轮箱输出端的 — —。旋转双联输出齿轮１３和倾动输出齿轮２４与下部－ — 齿轮箱内的两个大回转轴承的旋转大齿圈１４和倾 — 动双联大齿圈２５啮合。旋转大齿圈１４与旋转吊 — — 架固定，为旋转驱动齿轮，旋转吊架通过旋转大回转轴承与外壳联接。动双联大齿圈２５２６通过倾倾 — －动大回转轴承与外壳联接，驱动倾动齿轮箱。倾动齿轮箱由倾动行星齿轮２７倾动蜗杆２８ —、－、
布料溜槽传动系统是无料钟炉顶设备中用于驱动并控制溜槽进行旋转和倾动，以完成炉内布料功能的关键设备。主要由上部齿轮箱（有旋转和倾带
箱由上部齿轮箱的两个输出小齿轮驱动。布料溜槽传动系统的结构和传动原理如图１所示。
Ａ布料溜槽一
Ｂ一上部齿轮箱
ｃ下部齿轮箱一
Ｄ一高炉
Ｅ倾动齿轮箱一
４系杆Ｈ一
Ｉ小太阳齿轮（－）ｍ２１
２行星齿轮（－一２２）７倾动电机一
３大太阳齿轮（－）一２３
５旋转电机６齿轮（１）一一卜
８旋转双联输出齿轮（２１３）一卜 —
９倾动输出齿轮（－）一２４

布料溜槽的设计

3.4承载能力验算3.4.1蜗杆传动能力计算1.计算程序:按实际情况计算出蜗杆上所传递的功率N1,考虑系数k1,k2,k3,计算出蜗杆轴上的计算功率N1ˊ, N1ˊ必须小于许用功率[N1ˊ],根据[N1ˊ]选定中心距A。

2.计算:依据《机械设计手册》和《机械设计》（1）求N1：蜗杆轴上的圆周力P1=P a1tgλP1=-P2tgλ=123*60tg5°23′=1310kgM=0.5* d01=0.5*1310*16=10480N1= M1 n1/71620=1.47马力（2）求N1ˊ：N1ˊ= N1/(k1*k2*k3) k1=1 k2=1 k3=1∴ N1ˊ= N1=1.08kw=1.48马力（3）结果:当A=180，[M2ˊ]=600kg.cm蜗轮M2ˊ=4000kg.cm ,[ M2ˊ]=600kg.cm3.4.2溜槽布料的设计1.设计原则（1）满足料线深度的影响条件和布料要求的情况下，溜槽的长度越短越好。

（2）应用溜槽应使溜槽在倾动范围（0-50）的布料都有效，避免出现失效区，即炉料布到炉墙上。

（3）由以上数据，并参考了首都钢铁公司和鞍山钢铁公司的布料参数，以及特约公报的许多参考。

选择1500立方米高炉布料溜槽的长度为2800mm，就能满足溜槽的布料要求。

（4）布料溜槽的形状选择由于料流界面弧长B较大，所以为了防止布料溜槽的布料时将料甩出，故把溜槽设计成U型，这一点与国外资料相符。

（5）关于本次设计布料溜槽的设计构想本次设计参考了众多图纸和资料，经老师的指导，溜槽形状取U型，本料槽与鞍钢相似，采用合金板叠加式，同时采用吊鹅头，用石棉板进行隔热。

2.溜槽重量，重心及料重的确定（1）材料的确定合金板（耐磨材料），18CrTi18-9吊鹅头：δ=50mm]托衬板厚度：δ1=8mm合金板：δ2=8mm吊鹅头部分的比重γ=7.85kg/cm³合金板与衬板的综合比重：γ=7.96kg/cm³合金板与内衬板之间用跑钢焊，焊间部分的焊条采用163或173溜槽已知:L=2800mm， lˊ=420mm , H=500+388=888mm厚度为42mm R=500 r=458（2）溜槽的重量G=G1+G2(G1为溜槽的部分重量，G2为吊鹅头部分的重量)G1=[(0.5Π0.5²-0.5Π0.955²)+(0.5Π0.58²-0.5Π0.575²)+0.025*0.625+0.5Π0.55²-0.5Π0.538²]*(2.8-0.73)*7.85+（0.5Π0.538²-0.5Π0.5²)*7.96=1.025吨G2=[(0.5Π0.5²-0.5Π0.458²)+2*0.520*5*0.1³] *0.73*7.85+(0.5Π0.55²-0.5Π0.51²)+0.73*7.9=0.685吨得：G=G1+G2=1.710吨这个计算结果存在5%的偏差，所以布料溜槽的重量1.71±0.085吨之间，在计算时为了保证可靠性，取G=1.78吨。

天钢长寿型无料钟炉顶设备布料溜槽的研发及应用

（上接第５６７页）
调查和分析，验证了我厂停炉前对高炉侵蚀状况的分析基本正确，残铁口位置确定和残铁量的计算方法基本准确。通过本次调查，我厂对炭砖炉底高炉侵蚀机理和对炭砖的侵蚀程度分析积累了一定的经验，对我厂现有炭砖炉底的高炉炉缸、炉底的侵蚀状况有了全新的认识。
参考文献
【ｌ】由文泉．实用高炉炼铁技术．冶金工业出版社，２００２．６
天钢长寿型无料钟炉顶设备布料溜槽的研发及应用
作者：作者单位：陆明春，任全锁天津钢铁有限公司
本文链接：/Conference_7355283.aspx
天钢长寿型无料钟炉顶设备布料溜槽的研发及应用
陆明春任ቤተ መጻሕፍቲ ባይዱ锁
（天津钢铁有限公司）
高炉无料钟炉顶装料设备的布料溜槽，工作条件恶劣，承受着生产过程中炉料的磨损、冲击以及煤气冲刷和反复的热应力变化，因此寿命很低，一般为８个月。如何延长溜槽使用寿命，减少为更换溜槽所需的休风时间，降低高炉备件及休风损失费用，成为了高炉工作者必须研究、改善和解决的技术课题。随着高炉无料钟顶设备的普遍使用，布料溜槽的衬板的寿命，成为高炉无料钟顶设备是否能正常运转的关键因素，而要延长溜槽衬板的使用寿命，关键在于增强衬板的耐磨性能，减少矿料对衬板的磨损。现有技术普遍采用在衬板上堆焊耐磨材料，或用螺栓连接耐磨衬板的方式来提高衬板的耐磨性能。但相应存在着以下问题：在衬板上堆焊耐磨材料由于受工艺限制，耐磨材料的硬度相对较低，不易提高衬板的耐磨性能；螺栓连接由于彼此间空隙无法保护，易磨损螺栓及衬板，而使衬板摸漏或断裂，而磨损脱落，也很难延长衬板的使用寿命。在天钢２０００ｍ３高炉生产和３２００ｍ３高炉建设中，天钢炼铁厂（炼铁工程指挥部）领导和工程技术人员，并与秦冶重工的领导和技术人员一起，根据国内使用无料钟炉顶设备的各大高炉及天钢的生产实践，提出了借鉴一些耐磨衬板采用ＹＧ．１５硬质合金的技术，采用镶嵌耐磨硬质合金的方案。针对ＹＧ．１５合金硬度高（洛氏硬度１１０左右），耐磨性能好，但易碎，特别是不耐冲击，而造成合金块破碎脱落的缺点，最后秦冶确定了用镶嵌式，背部焊接固定的方法，对冲击点采用料打料下部镶嵌合金的方式，解决了合金块破碎脱落的问题。（详见专利说明书）这是一种新型的高炉无料钟布料溜槽衬板。它由秦冶与天钢合作开发研制的，由秦冶首次试制并于２００６年２月１５日在天钢２０００ｍ３高炉上试用，至２００７年４月休风检查溜槽完好，至２００８年４月３０日更换，重新检修衬板。其寿命达２６个月，是原溜槽寿命的３倍，还在继续使用中。仅此寿命一项可直接节约备件费用为１５０～２００万元（原溜槽单件费用８０万元），而降低休风带来的增产、降焦、节约检修费用尚更可观。此项装备技术在我国２０００ｍ３以上高炉是第一次采用，并由秦冶与天钢共同申请专利（专利号为ＥＬ２００６２０１２７８９６．０）。目前这种新式溜槽已应用于国内其它大中型高炉的炉顶设备上，如天钢及唐钢３２００ｍ３高炉，其中天钢３２００ｍ３高炉使用的该型溜槽寿命已超过１２个月，并在继续使用中平均寿命不低于２０个月。

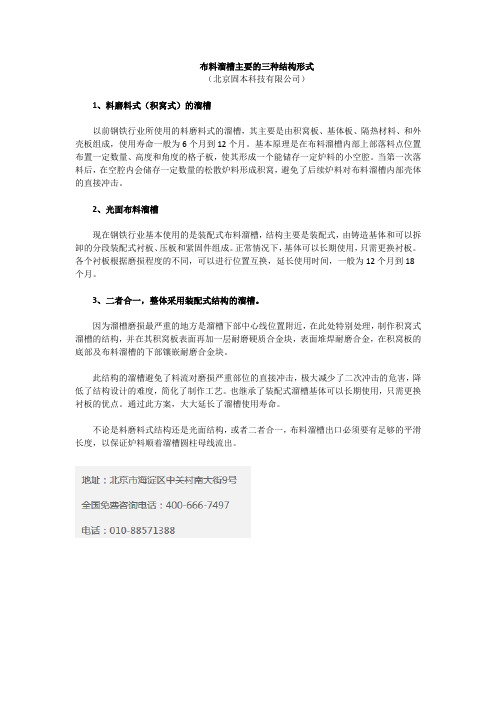

布料溜槽主要的三种结构形式
