一、编制依据
1.1《太原富力城一期办公3商业7综合体工程施工组织设计》；
1.2 国家和山西省规范、标准、规定(表1-1)
序号文件名称文件编号
1《砼结构工程施工质量验收规范》现行
2《高层建筑砼结构工程技术规程》现行
3《混凝土中钢筋检测技术规程》现行
4《建筑工程施工质量验收统一标准》现行
5《山西省建筑工程资料管理规程》现行
二、工程概况
2.1总体设计概况
本工程为“太原富力城一期办公3、商业7综合体”，场地位于太原市中心区北部，晋安东街7号，办公3#为地下2层，地上19层，框筒结构，商业1为地上6层地下2层，商业2为地上6层地下3层，商业3地上5层地下2层。基础形式为柱墩—筏板基础，±0.000相当于绝对高程846.700米。
2.2结构设计概况
1）本工程结构体系为框架核心筒结构，抗震等级一级，耐火等级一级。
2）房屋结构的设计使用年限为50年，建筑结构安全等级为二级，防水等级二级。
3）材料
a.混凝土：基础混凝土强度等级C45，地下室外墙混凝土强度等级C50，
其设计抗渗等级均为S8；基础垫层C15；办公区:墙柱强度等级-4至1层C50，2至3层C45，4至7层C40，8至顶层C35，梁板的强度等级-4至-2层C35，-1至顶层C30；商业区:墙柱强度等级:-4~-2层：C50，-1层：C45，1层：C40,2层：C35,3层以上：C30，梁板的强度等级:-4~-2层:C35,-1~顶层：C30;构造柱、圈梁、压顶梁、过梁、栏板等，除结构施工图中特别注明者外均采用C20，外露构件混凝土的强度等级采用C30。
b.本工程钢筋主要型号为HPB300、HRB300、HRB400，设计钢筋直径为
6.5mm-32mm，见表1-1 钢筋工程设计情况一览表，进场钢筋的技术指标应符合国家有关标准。
钢筋连接根据设计要求，直径大于等于16mm钢筋均采用直螺纹连接接头。小于16mm钢筋采用搭接或焊接接头。
表1-1 钢筋工程设计概况一览表
序号部位钢筋型号直径备注
1 地下室底板HRB400 22～3
2 mm 筏板受力筋、下柱墩柱筋
2 竖向结构HRB400 12～28 mm 框柱筋、核心筒剪力墙筋、暗
柱筋、箍筋
3 梁板结构HRB400 8～28mm 框架梁、梁、板、
4 填充墙HPB300HRB400 6.5～10 mm 拉结筋、箍筋、构造柱纵筋
c.焊条：HPB300钢筋采用E43xx型，HRB335、HRB400钢筋采用E50xx 型，钢筋与型钢焊接随钢筋定焊条。
4 )基础工程
a.基础形式:筏板基础；高层主楼与低层裙房之间应设置沉降后浇带，位置详见基础平面图。该后浇带应自基础开始每层皆设，直至屋顶
b.地下室防水等级一级。

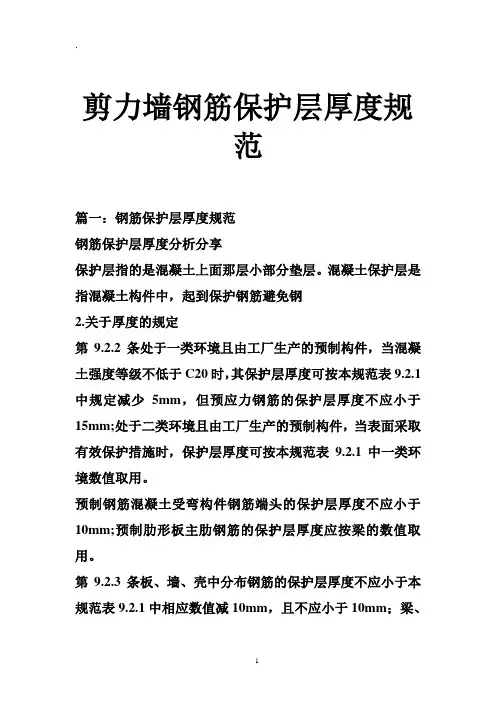

受力钢筋的混凝土保护层最小厚度 (mm)
环境类别
墙梁柱
注：1.受力钢筋处边缘至
混凝土表面的距离，除符
合表中规定外，不应小于
钢筋公称直径。
2.机械连接接头连接件
的混凝土保护层厚度应
满足受力钢筋保护层厚
度最小厚度的要求，连接
件之间的横向净距不宜
小于25mm。
3. 设计使用年限为100
年的结构：一类环境中,
混凝土保护层厚度应按
表中规定增加40%；二类
环境和三类环境中,混凝
土保护层厚度应采取专
门有效措施。
4.环境类别表详见35页。≤C20
C20～
C45
≥C50≤C20
C20～
C45
≥C50≤C20
C20～
C45
≥C50
一201515302525303030
二
a—2020—3030—3030
b—2520—3530—3530
三—3025—4035—4035
本工程计划分两次进行主体结构验收，地下部分进行一次验收；地上部分进行一次验收。所以本单位工程在主体结构验收之前内部对钢筋保护层厚度检测也计划分两次进行，由专业检测机构进行检验，监理部门旁站见证取样，具体检测部位及数量根据相关对构件检测数量要求2%且不少于五件规定进行现场抽测。
三、钢筋保护层厚度检测质量要求
3.1 一般规定
3. 1. 1本章所规定检测方法不适用于含有铁磁性物质的混凝检测。
3. 1. 2应根据钢筋设计资料，确定检测区域内钢筋可能分布的状况，选择
适当的检测面。检测面应清洁、平整，并应避开金属预埋件。
3. 1. 3对于具有饰面层的结构及构件，应清除饰面层后在混凝土面上进行
检测。
3. 1. 4钻孔、剔凿时，不得损坏钢筋，实测应采用游标卡尺，量测精度应
为0.1mm。
3. 1. 5钢筋间距和混凝土保护层厚度检测结果可按本规程附录A中表A.
0. 1和表A. 0. 2记录。
3.2 仪器性能要求
3. 2. 1电磁感应法钢筋探测仪(以下简称钢筋探测仪)和雷达仪检测前应采用校准试件进行校准，当混凝土保护层厚度为10—50mm时，混凝土保护层厚度检测的允许误差为±lmm，钢筋间距检测的允许误差为±3mm。
3. 2. 2钢筋探测仪的校准应按本规程附录B的规定进行，雷达仪的校准应按本规程附录C的规定进行。正常情况下，钢筋探测仪和雷达仪校准有效期可为一年。发生下列情况之一时，应对钢筋探测仪和雷达仪进行校准：
a.新仪器启用前；
b.检测数据异常，无法进行调整；
c.经过维修或更换主要零配件。
3.3 钢筋探测仪检测技术
3.3.1钢筋探测仪可用于检测混凝土结构及构件中钢筋的间距和混凝土保护层厚度。
3.3.2 检测前，应对钢筋探测仪进行预热和调零，调零时探头应远离金属物体。在检测过程中，应核查钢筋探测仪的零点状态。
3.3.3进行检测前，宜结合设计资料了解钢筋布置状况。检测时，应避开钢筋接头和绑丝，钢筋间距应满足钢筋探测仪的检测要求。探头在检测面上移动，直到钢筋探测仪保护层厚度示值最小，此时探头中心线与钢筋轴线应重合，在相应位置作好标记。按上述步骤将相邻的其他钢筋位置逐一标出。
