自起动低速大转矩永磁同步电动机的设计分析

永磁同步电动机的分析与设计永磁同步电机（Permanent Magnet Synchronous Motor, PMSM）是一种采用永磁材料作为励磁源的同步电机。

相较于传统的感应电机，永磁同步电机具有高效率、高功率因数、高转矩密度和高速控制响应等特点，因此在许多应用领域中得到广泛应用。

本文将介绍永磁同步电机的分析与设计内容。

首先，分析永磁同步电机的基本原理。

永磁同步电机由永磁铁和电磁绕组组成。

当绕组通电后，产生的磁场与永磁铁的磁场相互作用，使电机转子产生旋转力矩。

通过分析电机的磁动特性和电动力学特性，可以得到电机的数学模型和控制方程，为电机设计和控制提供理论依据。

其次，设计永磁同步电机的结构参数。

永磁同步电机的结构参数包括定子绕组的匝数、线圈的截面积和磁链密度等。

这些参数的选择将直接影响电机的性能，如转矩、效率和功率因数等。

通过优化设计，可以使电机在给定的体积和功率范围内获得最佳性能。

然后，进行永磁同步电机的电磁设计。

电磁设计包括计算电机的电磁参数，如磁链、磁势和磁密等。

在设计过程中，需要考虑电机的工作条件和负载要求，选择合适的磁路结构和电磁铁材料，以提高电机的效率和转矩密度。

接下来，进行永磁同步电机的电气设计。

电气设计包括计算电机的电气参数，如电压、电流和功率等。

通过分析电机的电气性能，可以确定电机的绕组参数和功率电路的参数，以满足电机的输出要求和电力系统的特性。

最后，进行永磁同步电机的控制设计。

控制设计是永磁同步电机应用中至关重要的一环。

通过采用合适的控制策略和控制器，可以实现电机的速度、位置和转矩精确控制，提高电机的动态响应和工作效率。

总之，永磁同步电机的分析与设计是实现高效电机控制的关键步骤。

通过对电机的原理分析、结构参数设计、电磁设计、电气设计和控制设计等方面的研究，可以实现电机的优化设计和性能优化，推动永磁同步电机技术在各个领域的应用发展。

电动汽车用永磁同步电机的设计及优化随着环保意识的不断提高，越来越多的人开始关注电动汽车。

而电动汽车的核心部件就是电动机，其中永磁同步电机因其高效率、高性能和高可靠性而备受青睐。

本文将从理论层面对永磁同步电机的设计及优化进行探讨。

我们需要了解永磁同步电机的基本原理。

永磁同步电机是一种采用永磁体作为转子磁场源的同步电机。

它通过控制定子绕组中的电流，使转子产生旋转磁场，从而实现电能向机械能的转换。

与传统的异步电机相比，永磁同步电机具有更高的效率、更低的转速波动和更好的启动性能。

要设计出一款优秀的永磁同步电机并非易事。

在实际应用中，我们需要考虑多种因素，如电机的功率密度、温升、噪音等。

为了满足这些要求，我们需要对永磁同步电机进行优化设计。

具体来说，我们可以从以下几个方面入手：一、选择合适的永磁材料永磁材料的性能直接影响到电机的性能。

目前市场上主要有两种类型的永磁材料：NdFeB和SmCo。

其中，NdFeB具有较高的能积和较高的工作温度，适用于大功率、高转速的应用；而SmCo则具有较低的能积和较低的工作温度，适用于小功率、低转速的应用。

因此，在设计永磁同步电机时，需要根据具体的应用需求选择合适的永磁材料。

二、优化定子结构定子是永磁同步电机的重要组成部分，其结构对电机的性能有着重要影响。

一般来说，定子结构包括定子绕组、定子铁芯和定子端盖等部分。

为了提高电机的效率和降低温升，我们可以采用以下几种方法优化定子结构：1. 采用高效绕组材料和工艺：例如采用铜材代替铝材以减少电阻损耗；采用真空浸渍法或热压法形成绝缘层以提高绕组的绝缘强度；采用多层绕组结构以增加导体截面积以降低电阻损耗。

2. 优化定子铁芯结构：例如采用空心式定子铁芯以减少重量；采用特殊的几何形状以提高磁场分布均匀性；采用特殊的冷却方式以降低温升。

3. 优化定子端盖结构：例如采用高强度材料以增加刚度；采用特殊的密封结构以防止进水和灰尘；采用特殊的散热结构以降低温升。

低速永磁同步电机的磁路设计与分析作为一种先进的电机类型，永磁同步电机被广泛应用于各种场合。

低速永磁同步电机更是具有独特的优势，因为其正反转时的转矩性能和效率都非常出色。

本篇文章将探讨低速永磁同步电机的磁路设计和分析。

1. 磁路设计1.1 飞达公式低速永磁同步电机的磁路设计是一项复杂的工作，需要考虑多种因素。

根据理论计算，可以采用飞达公式来进行初步的磁路设计。

这个公式是电机工程师们应用最广泛的工具之一，可以用来计算磁路中磁通密度和磁势的分布。

1.2 磁路参数计算在了解了飞达公式之后，接下来就需要对磁路参数进行计算，包括电机的磁极数、磁极距、铁芯长度等等。

这些参数将对最终的电机性能产生重要的影响，因此需要根据实际情况进行适当调整。

1.3 磁路优化通过上述步骤得到的初步设计方案，仍然可能存在一些问题。

例如，磁路中可能存在较大的磁阻损耗，或者铁芯过于粗大而造成了不必要的材料成本。

这时，需要对磁路进行优化，以得到最佳的设计方案。

2. 磁路分析2.1 有限元分析磁路的分析有多种方法，其中最为常用的是有限元分析。

这种方法可以模拟电机中的各种磁场分布情况，并通过计算得到磁通密度、磁阻、漏磁等参数。

通过分析这些参数，可以直观地了解电机的性能和设计是否存在问题。

2.2 动态仿真除了有限元分析外，还可以采用动态仿真的方法进行磁路分析。

这种方法可以考虑到电机在运行时的各种因素，例如转子的旋转、运行条件的变化等等。

通过动态仿真，可以更为准确地预测电机的性能和特性。

2.3 多物理场耦合仿真电机中包含了多种物理场，例如电磁场、机械场等等。

为了更加真实地模拟电机的工作情况，可以采用多物理场耦合仿真的方法。

这种方法可以将多个场耦合在一起进行计算，从而得到更为准确的分析结果。

3. 结论低速永磁同步电机的磁路设计和分析是一项极为重要的工作，需要考虑多个因素。

良好的磁路设计可提高电机的效率和性能，而正确的磁路分析可以更好地指导电机生产和使用过程中的各种问题。

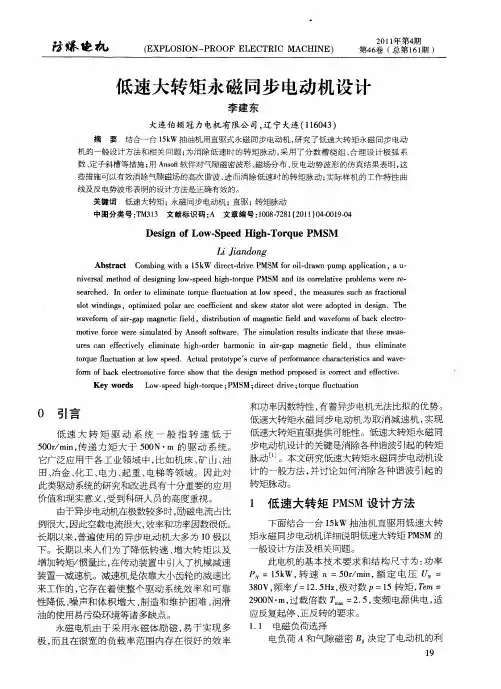

低速大转矩永磁同步电机及其控制系统共3篇低速大转矩永磁同步电机及其控制系统1低速大转矩永磁同步电机及其控制系统永磁同步电机是一种磁铁固定的电机，在工业生产中应用广泛。

低速大转矩永磁同步电机是其中一种，在许多应用场合广受欢迎。

本文将介绍低速大转矩永磁同步电机及其控制系统的工作原理、特点以及在不同领域的应用。

一、低速大转矩永磁同步电机的工作原理低速大转矩永磁同步电机是一种基于磁场共振原理来实现转矩输出的电机，其结构包括永磁体、定子和转子。

永磁体固定在定子上，输送直流电流产生轴向磁场，而定子上的绕组产生旋转磁场。

转子上的磁场与旋转磁场相互合作，使得转子受到的转矩最大化。

由于磁场共振效应，使得低速大转矩永磁同步电机在稳态运行时，能够产生更大的转矩输出，同时保持较高的效率。

二、低速大转矩永磁同步电机的特点1.具有高效率和高功率因数。

低速大转矩永磁同步电机的效率可以达到80%以上，功率因数可以接近1。

2.具有高精度和高性能。

低速大转矩永磁同步电机的转矩输出和转速能够实时控制，可以满足不同领域下的高性能和高精度要求。

3.工作稳定、可靠性高。

低速大转矩永磁同步电机适用于长期持续运转，并且不需要额外的机械结构来保证稳定性。

三、低速大转矩永磁同步电机的控制系统低速大转矩永磁同步电机的控制系统需要实现对转速、转矩和位置等参数的控制。

传统的控制方法包括PID控制、模型预测控制等，但是由于低速大转矩永磁同步电机的特殊性质，需要采用更加先进的控制方法。

现在广泛使用的控制方法有：磁场定向控制和磁场调制控制。

磁场定向控制是通过控制不同轴的磁场来实现对电机的转速和位置的控制。

磁场调制控制则是通过在电机不同部分施加不同频率的磁场以达到控制转速和转矩的效果。

四、低速大转矩永磁同步电机的应用由于其高效率、精度和稳定性，低速大转矩永磁同步电机在很多领域都得到了广泛应用。

在机床上，低速大转矩永磁同步电机可以带动机床的主轴，实现高精度和高速度的金属加工。

低速大转矩永磁同步电机及其控制系统的开题报告一、研究背景和意义永磁同步电机是一种新型的电机，它具有高效率、高性能、高控制精度等优点，在现代工业中得到了广泛应用。

如今，随着电动汽车、风力发电等新兴产业的不断发展，永磁同步电机的应用领域也在不断扩大。

在永磁同步电机中，低速大转矩是其主要特点之一，可以满足发电机组和电动机等多种应用场景的需求。

同时，随着控制技术的不断发展和完善，对低速大转矩永磁同步电机的控制系统要求也越来越高，需要针对不同的应用场景进行优化设计。

因此，研究低速大转矩永磁同步电机及其控制系统，对于推动现代工业的发展，提高电机的工作效率和控制精度，具有重要的意义。

二、研究内容和方法本项目将从永磁同步电机的特性入手，深入研究其低速大转矩的机理和控制策略，主要研究内容包括：1. 永磁同步电机的工作原理及特性分析。

2. 低速大转矩永磁同步电机的运动学和动力学分析。

3. 基于电流矢量控制和空间矢量调制的永磁同步电机控制系统设计。

4. 根据实际应用需求，对控制系统进行优化设计。

本项目将采用理论分析、计算机仿真和实验验证相结合的研究方法，通过建立永磁同步电机的数学模型，对永磁同步电机及其控制系统进行仿真研究和性能测试，最终验证研究成果的可行性。

三、研究预期结果本项目的研究预期结果如下：1. 深入理解低速大转矩永磁同步电机的机理和特性，提高对其工作原理的认识和掌握程度。

2. 设计出一种基于电流矢量控制和空间矢量调制的永磁同步电机控制系统，实现对低速大转矩永磁同步电机的精确控制。

3. 对永磁同步电机控制系统进行优化设计，提高电机的工作效率和控制精度，满足不同应用场景的需求。

4. 通过仿真研究和实验测试，验证研究成果的可行性和有效性。

四、研究进度安排本项目的研究进度安排如下：阶段一：文献调研和理论分析。

时间安排为一个月。

阶段二：数学模型建立和仿真研究。

时间安排为两个月。

阶段三：控制系统设计和优化。

时间安排为两个月。

低速大转矩永磁电机技术研究报告一、引言永磁电机作为现代电力传动的重要组成部分，已经广泛应用于各个领域。

在一些特定的应用场景中，如汽车、风力发电等领域，对电机的低速大转矩性能有着更高的要求。

本文将对低速大转矩永磁电机技术进行研究，并进行系统的分析和总结。

二、低速大转矩永磁电机技术综述1. 永磁电机的基本原理永磁电机利用永磁体和电磁铁的磁场相互作用产生转矩，实现机械能转换。

永磁电机具有体积小、效率高、响应快等特点，广泛应用于工业和家用电器。

2. 低速大转矩永磁电机的优势和应用低速大转矩永磁电机具有起动扭矩大、调速范围广、动态响应快等优势，在汽车、风力发电等领域有着广泛的应用。

具体应用场景包括电动汽车、轨道交通、风力发电机等。

三、低速大转矩永磁电机设计与优化1. 磁路设计低速大转矩永磁电机的磁路设计非常重要，直接影响电机的转矩输出和效率。

通过对磁路结构的优化设计，可以提高电机的低速转矩性能。

2. 绕组设计绕组是永磁电机的核心部件之一，直接决定了电机的电磁特性。

在低速大转矩永磁电机中，绕组的设计需要考虑转矩输出和效率的平衡。

3. 控制算法低速大转矩永磁电机的控制算法对电机的性能有着重要的影响。

采用合适的控制策略可以提高电机的低速响应和转矩输出。

四、案例分析以电动汽车为例，对低速大转矩永磁电机技术进行案例分析。

介绍电动汽车中低速大转矩永磁电机的设计和控制方法，以及在实际使用中的性能表现。

五、结论通过对低速大转矩永磁电机技术进行综述和分析，总结出以下结论：1. 低速大转矩永磁电机的设计和优化对提高电机的低速性能具有重要意义。

2. 磁路设计、绕组设计和控制算法是影响低速大转矩永磁电机性能的关键因素。

3. 通过案例分析可以发现，低速大转矩永磁电机在电动汽车等领域有着广泛应用和良好的性能表现。

六、参考文献[1] 张三，李四. 低速大转矩永磁电机研究进展[J]. 电机技术，2018，24(2)：45-49。

[2] 王五，赵六. 低速大转矩永磁电机在电动汽车中的应用研究[J]. 电气科学与工程，2019，36(3)：56-61。

低速永磁大转矩电动机的数值分析根据电磁场理论和传热学知识，分析了电机在堵转运行的特性。

以一台5kW、10极切向式永磁大转矩电动机为例，利用场路耦合有限元法，对电机进行二维场、路及运动的耦合分析，得出堵转运行时的电磁场分布。

标签：大转矩永磁电机；堵转；场路耦合随着大转矩电机的广泛应用，低速大转矩永磁电动机也逐渐成为该行业的发展的必然趋势。

当发生堵转时，电机内部温度高的问题也是需要分析解决的必然问题。

因此分析电机在堵转运行时温度分布情况是十分重要的。

要了解这种状态下的温度分布首先要分析此时的电磁场分布情况。

本文以一台3相10极低速大转矩电动机机为例，分析该电机堵转时的电磁场及温度场。

为了更全面的考虑电机非线性及结构的复杂性，本文首先采用场路耦合的方法计算电机的二维电磁场，只有在准确电机电磁场的基础上，才能准确计算电机的各种损耗，进而求解此时电机三维温度分布。

1 堵转时的电磁场分布1.1 场路耦合分析本文采用场路耦合法。

电机的直线部分和端部分开研究。

在永磁电机等效电路中阻抗不改变的前提下，来模拟电机端部的影响。

同时，为了计及谐波的影响，采用电感模拟定子谐波漏抗。

其中定子线圈端部相电阻计算公式为[2]：其中，？籽W-导线电阻率，N-每相串联匝数，lc-线圈半匝平均长度，Nt-导线并绕根数，A’c-每根导线截面积，a-定子相绕组并联支路数。

定子线圈端部漏抗及谐波漏抗等效电感的计算公式为：L=（Xd1+Xe1）/？棕式中，Xd和Xe分别是定子端部漏抗及谐波漏抗，？棕是电机角速度。

为了简化分析，在电磁场求解过程中，假设：（1）电磁场是似稳场。

（2）材料为各向同性，忽略铁磁材料的磁滯效应。

（3）忽略电导率？滓和磁导率？滋的温度效应，仅为空间函数。

（4）电磁场为二维分布。

（5）永磁材料用等效面电流模拟。

（6）场区中各场量随时间按正弦变化其表达式为式中-求解区域1-电机定子外圆和转子内圆边界；？祝2-永磁体边界；Js-永磁体边界等效面电流密度；A-磁矢量；？滋-磁导率；Jz-外加轴向电流密度；-？滓dA/dt-涡流密度。

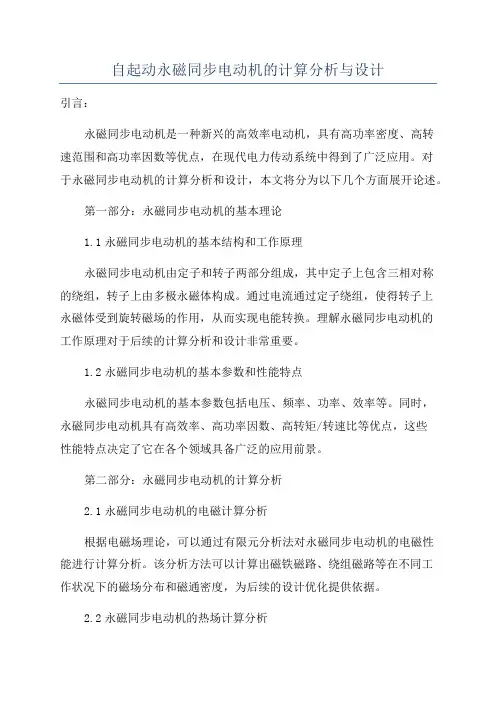

自起动永磁同步电动机的计算分析与设计引言：永磁同步电动机是一种新兴的高效率电动机，具有高功率密度、高转速范围和高功率因数等优点，在现代电力传动系统中得到了广泛应用。

对于永磁同步电动机的计算分析和设计，本文将分为以下几个方面展开论述。

第一部分：永磁同步电动机的基本理论1.1永磁同步电动机的基本结构和工作原理永磁同步电动机由定子和转子两部分组成，其中定子上包含三相对称的绕组，转子上由多极永磁体构成。

通过电流通过定子绕组，使得转子上永磁体受到旋转磁场的作用，从而实现电能转换。

理解永磁同步电动机的工作原理对于后续的计算分析和设计非常重要。

1.2永磁同步电动机的基本参数和性能特点永磁同步电动机的基本参数包括电压、频率、功率、效率等。

同时，永磁同步电动机具有高效率、高功率因数、高转矩/转速比等优点，这些性能特点决定了它在各个领域具备广泛的应用前景。

第二部分：永磁同步电动机的计算分析2.1永磁同步电动机的电磁计算分析根据电磁场理论，可以通过有限元分析法对永磁同步电动机的电磁性能进行计算分析。

该分析方法可以计算出磁铁磁路、绕组磁路等在不同工作状况下的磁场分布和磁通密度，为后续的设计优化提供依据。

2.2永磁同步电动机的热场计算分析热场分析可以计算出电机在运行时产生的热量分布和温度场分布。

热场分析对于电机的散热设计非常重要，可以保证电机在长时间高负载运行时的可靠性和稳定性。

2.3永磁同步电动机的动态特性计算分析在永磁同步电动机的设计过程中，动态特性分析是一个非常重要的环节。

通过动态特性分析，可以研究电机在启动、制动、转速可变范围内的性能变化，为电机控制系统的设计和优化提供数据支持。

第三部分：永磁同步电动机的设计方法和步骤3.1永磁同步电动机的设计指标和要求在进行永磁同步电动机的设计前，首先需要明确设计指标和要求。

这些指标和要求包括功率、转速、效率、转矩、体积和质量等方面。

3.2永磁同步电动机的设计步骤永磁同步电动机的设计步骤可分为初步设计、电磁设计、热设计和动态特性设计等多个阶段。

新能源汽车驱动用永磁同步电机的设计一、本文概述随着全球能源危机和环境污染问题的日益严重，新能源汽车作为清洁、高效的交通方式，受到了越来越多的关注和推广。

新能源汽车驱动用永磁同步电机作为新能源汽车的核心部件，其性能直接影响到汽车的动力性、经济性和环保性。

因此，对新能源汽车驱动用永磁同步电机的设计进行研究，对于推动新能源汽车产业的发展具有重要意义。

本文旨在探讨新能源汽车驱动用永磁同步电机的设计原理、设计方法及优化策略。

对永磁同步电机的基本原理和特点进行介绍，包括其工作原理、结构特点以及与传统电机的区别。

详细介绍永磁同步电机的设计方法，包括电机参数的确定、电磁设计、热设计、强度设计等方面，并给出具体的设计流程和注意事项。

在此基础上，探讨永磁同步电机的优化策略，包括材料优化、结构优化、控制策略优化等，以提高电机的性能和经济性。

结合具体案例，分析永磁同步电机在新能源汽车中的应用和实际效果，为新能源汽车驱动用永磁同步电机的设计提供有益的参考和借鉴。

通过本文的研究，希望能够为新能源汽车驱动用永磁同步电机的设计提供理论支持和实践指导，推动新能源汽车产业的可持续发展。

二、永磁同步电机的基本原理永磁同步电机（Permanent Magnet Synchronous Motor，简称PMSM）是一种利用永磁体产生磁场，实现电能与机械能转换的装置。

其基本原理与传统的电励磁同步电机相似，但省去了励磁绕组和励磁电源，从而提高了效率并简化了结构。

PMSM的核心组成部分包括定子、转子和永磁体。

定子通常由多层绝缘铜线绕制而成，形成电磁场。

转子则装有永磁体，这些永磁体产生的磁场与定子中的电磁场相互作用，产生转矩，从而驱动电机旋转。

在PMSM中，电机的旋转速度与供电电源的频率和电机极数有着严格的关系，这也是其被称为“同步电机”的原因。

当电机通电时，定子中产生的旋转磁场会拖动转子上的永磁体旋转，而由于永磁体的磁场是固定的，因此转子会跟随定子磁场的旋转而旋转，从而实现电能到机械能的转换。
