低速大扭矩永磁同步电机参数
永磁同步电机是一种具有高效率、高功率密度和高动态响应的电机，广泛应用于工业和交通领域。而低速大扭矩永磁同步电机则在一些特定场合中发挥着重要的作用。本文将围绕低速大扭矩永磁同步电机的参数进行讨论。
1. 额定功率（Rated Power）
低速大扭矩永磁同步电机的额定功率是指在标准工况下，电机能够持续输出的功率。通常以瓦特（W）或千瓦（kW）为单位表示。额定功率的大小直接影响到电机的输出能力和使用范围。
2. 额定扭矩（Rated Torque）
额定扭矩是指在额定工作条件下，电机能够持续输出的扭矩。扭矩是电机转动时产生的力矩，通常以牛顿米（N·m）为单位表示。低速大扭矩永磁同步电机的额定扭矩较大，能够提供较大的驱动力。3. 额定转速（Rated Speed）
低速大扭矩永磁同步电机的额定转速是指在额定工作条件下，电机转子的旋转速度。转速通常以转每分钟（rpm）为单位表示。低速大扭矩电机的额定转速较低，使其适用于低速工作场合。
4. 磁极数（Number of Poles）
磁极数是指永磁同步电机转子上的磁极数量。磁极数越多，电机的转速越低，扭矩越大。低速大扭矩永磁同步电机通常具有较多的磁
极数。
5. 线圈数（Number of Windings）
线圈数是指电机的定子绕组中线圈的数量。线圈数的选择直接影响到电机的输出特性。低速大扭矩永磁同步电机通常采用较多的线圈数，以提供更大的输出扭矩。
6. 磁体材料（Magnet Material）
低速大扭矩永磁同步电机通常采用高性能的永磁材料作为磁体，如钕铁硼（NdFeB）或钴硼磁钢（SmCo）。这些磁体材料具有高磁能积和良好的磁化特性，能够提供强大的磁场，从而实现高效率和高扭矩输出。
7. 控制方式（Control Mode）
低速大扭矩永磁同步电机可以采用不同的控制方式，如矢量控制、直接转矩控制等。这些控制方式能够实现电机的精确控制和高效运行。
8. 效率（Efficiency）
电机的效率是指电机输出功率与输入功率之比，通常以百分比表示。低速大扭矩永磁同步电机具有较高的效率，能够将电能转化为机械能的比例较高，减少能源的浪费。
9. 温升（Temperature Rise）
温升是指电机在运行中产生的热量，通常以摄氏度（℃）为单位表
示。低速大扭矩永磁同步电机在工作过程中会产生一定的热量，需要通过散热系统进行散热，以保证电机的正常运行。
总结：
低速大扭矩永磁同步电机具有较大的额定功率和额定扭矩，较低的额定转速，适用于低速大扭矩的工作场合。其关键参数包括额定功率、额定扭矩、额定转速、磁极数、线圈数、磁体材料、控制方式、效率和温升等。合理选择这些参数，可以使低速大扭矩永磁同步电机在特定应用中发挥出最佳性能，实现高效、稳定的运行。

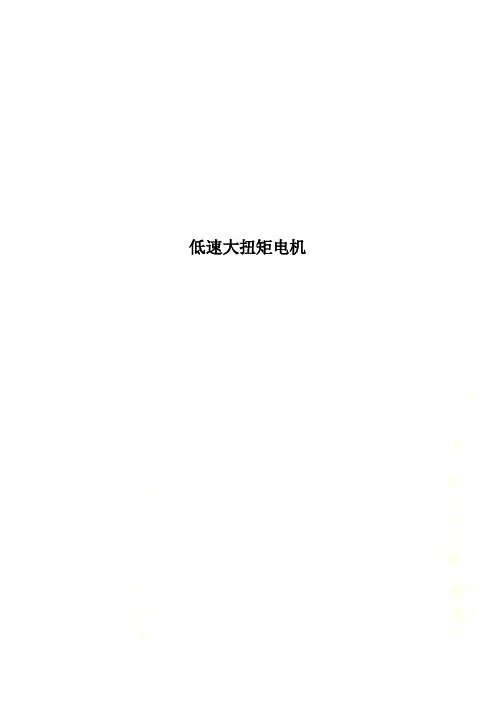

低速大扭矩电机
低速大扭矩电机 0.5～1kw低速大扭矩电机安装图及技术参数 交流电压转速额定转矩峰值转矩峰值功率电流峰值电流效率重量功率
0.5 kw 220V 180rpm 26Nm 50Nm 1KW 1.5A 3A 88.3% 36kg 0.8 kw 220V 180rpm 42Nm 80Nm 1.6KW 2.4A 5A 88.4% 42kg 1 kw 220V 180rpm 53Nm 100Nm 2KW 3A 6A 88.5% 56kg 1.5～ 2.5kw低速大扭矩电机安装图及技术参数 3～5.5kw低速大扭矩电机安装图及技术参数
交流电压转速额定转矩峰值转矩峰值功率电流峰值电流效率重量功率 3 kw 380V 180rpm 159Nm 300Nm 6KW 5.8A 12A 90.3% 116k 4 kw 380V 180rpm 212Nm 430Nm 8KW 7.6A 16A 90.4% 122k 5.5 kw 380V 180rpm 292Nm 600Nm 12KW 11.2A 23A 90.5% 136k 6～7.5kw低速大扭矩电机安装图及技术参数
功率交流电压转速额定转矩峰值转矩峰值功率电流峰值电流效率重量 6 kw 380V 180rpm 318Nm 600Nm 12KW 10.8A 22A 91.8% 172kg 7.5 kw 380V 180rpm 398Nm 800Nm 15KW 13.2A 26A 91.9% 190kg 8~17kw低速大扭矩电机安装图及技术参数 20Kw低速大扭矩电机安装图及技术参数
低速大转矩稀土永磁同步电动机技术研究报告 大连钰霖电器有限公司 2007 年3 月
1. 项目背景与研究目的 ［1］项目背景 21世纪人类面临的三大难题是：能源危机，环境污染和人口爆炸。而工程技术界的主题无疑应该是能源危机和环境污染。 目前，在机械装备制造业，诸如：机床、重矿机械、建筑机械、电力机械、石油 机械等需要低速大转矩传动的系统，仍主要采用减速机-电机的传统驱动模式。一方面，由于减速机齿轮等机械的原因降低了系统的整体传动效率；另一方面，由于减速机的存在使驱动系统的整体体积较大，或者说系统的传输力能密度较低。近年来出现的机电一体化技术，虽然在力能密度方面有所提高，但由于其在理论思想方面仅限于机械减速机构与电机配合的结构尺寸减小，仍未跳出减速机-电动机传动模式的桎梏，所以其效率和力能密度亦未能令人满意。这种传动模式的主要弊端在于：减速齿轮效率低，尤其是在需要大减速比的传动系统，效率更低；功率密度低，机械减速机的存在，使机械装备体积庞大、设备笨重；环境污染，机械转速机不仅存在噪声污染，同时存在润滑油造成的环境污染；机械加工工艺环节共时多，加速机齿轮加工工艺复杂，工艺环节多，并且精确度要求严格，给机械装备的加工制造带来难度和增加了工艺成本。所以，使用低速大转矩传动，取消机械减速机，实现无齿轮传动是时代的要求，发展的需要。 本项目在国家自然科学基金和辽宁省自然科学基金资助下，由沈阳工业大学和大连 钰霖电器有限公司共同研制成功，并在2005年获得辽宁省科技进步二等奖。 ［2］研究目的 在低速大扭矩无齿轮传动系统中，采用稀土永磁电机取代传统的异步电动机是各国专家的共识，其技术关键是如何消除电机在低频时的转矩脉振问题。芬兰学者J. Salo, T.等人报导了一种新型低速大扭矩内嵌式磁极结构的永磁同步电动机（PMSM），对不同转子磁极结构利用计算和仿真的方法进行了研究，尽管其理论结果可使电机的转矩纹波减小至5%,但其气隙磁密中仍含有严重的齿谐波。显然在超低速情况下，这些齿谐波的存在仍然会产生转矩脉振。瑞典的Nicola Bianchi等人，采用移动转子磁极位置的方法消除PMSM的转矩纹波，仅适用于8极以下，且要求电机的转子要具有足够磁极摆放空间。德国的N. Bianchi等人，利用供电电流波形调制来削弱PMSM转矩纹波［3］，是一种依赖于电机外部控制的方法，尽管部分地减小了PMSM的输出转矩纹波，但由于电机内电势波形和气隙磁场谐波的存在，使电机损耗加大，影响了电机的效率。 瑞士的P. Lampola等人，分析了多极低速PMSM，但其样机仅局限于12极以内的情况。 综观上述文献报导，其共同之处在于没有注意到PMSM在现代正弦波脉宽调制（SPWM）电源供电情况下，如何从低速大转矩传动系统最佳的角度来研究PMSM的分析和设计问题，并且其分析和解决问题的出发点都是从针对电机的转矩，而忽视了产生转矩脉振的根本原因，即电机内电势波形的设计和研究。 本项目研究低速大转矩稀土永磁同步电动机，与电力电子技术、高集成的机电一体化技术一同，组成的电子-电气-机械一体化驱动技术的理论和技术。从低速大转矩传动系统最优化的角度，重点解决低速大转矩稀土永磁同步电动机的最优化设计问题；消除低频转矩脉动问题；转子嵌入式磁极结构的漏磁问题。并成功地在工厂大机械无齿轮传动系统中得到应用。
低速大扭矩永磁同步电机参数 永磁同步电机是一种具有高效率、高功率密度和高动态响应的电机，广泛应用于工业和交通领域。而低速大扭矩永磁同步电机则在一些特定场合中发挥着重要的作用。本文将围绕低速大扭矩永磁同步电机的参数进行讨论。 1. 额定功率（Rated Power） 低速大扭矩永磁同步电机的额定功率是指在标准工况下，电机能够持续输出的功率。通常以瓦特（W）或千瓦（kW）为单位表示。额定功率的大小直接影响到电机的输出能力和使用范围。 2. 额定扭矩（Rated Torque） 额定扭矩是指在额定工作条件下，电机能够持续输出的扭矩。扭矩是电机转动时产生的力矩，通常以牛顿米（N·m）为单位表示。低速大扭矩永磁同步电机的额定扭矩较大，能够提供较大的驱动力。3. 额定转速（Rated Speed） 低速大扭矩永磁同步电机的额定转速是指在额定工作条件下，电机转子的旋转速度。转速通常以转每分钟（rpm）为单位表示。低速大扭矩电机的额定转速较低，使其适用于低速工作场合。 4. 磁极数（Number of Poles） 磁极数是指永磁同步电机转子上的磁极数量。磁极数越多，电机的转速越低，扭矩越大。低速大扭矩永磁同步电机通常具有较多的磁
极数。 5. 线圈数（Number of Windings） 线圈数是指电机的定子绕组中线圈的数量。线圈数的选择直接影响到电机的输出特性。低速大扭矩永磁同步电机通常采用较多的线圈数，以提供更大的输出扭矩。 6. 磁体材料（Magnet Material） 低速大扭矩永磁同步电机通常采用高性能的永磁材料作为磁体，如钕铁硼（NdFeB）或钴硼磁钢（SmCo）。这些磁体材料具有高磁能积和良好的磁化特性，能够提供强大的磁场，从而实现高效率和高扭矩输出。 7. 控制方式（Control Mode） 低速大扭矩永磁同步电机可以采用不同的控制方式，如矢量控制、直接转矩控制等。这些控制方式能够实现电机的精确控制和高效运行。 8. 效率（Efficiency） 电机的效率是指电机输出功率与输入功率之比，通常以百分比表示。低速大扭矩永磁同步电机具有较高的效率，能够将电能转化为机械能的比例较高，减少能源的浪费。 9. 温升（Temperature Rise） 温升是指电机在运行中产生的热量，通常以摄氏度（℃）为单位表
低速大转矩永磁同步电动机的转子结构 及永磁体设计策略 摘要：本文在探讨永磁同步电机与低速大转矩永磁同步电机概念后，分析转子机构的设计策略以及永磁体的优化设计。仅以本文设计成果，为我国电机企业借鉴参考，形成永磁同步电机开发的全新思路。 关键词：永磁同步电机；永磁体；转子结构；转子支架 中图分类号：TM341 文献标识码：A Rotor Structure and Permanent Magnet Design Strategy of Low Speed High Torque Permanent Magnet Synchronous Motor Hao Shuangge, Hongyan, Yan Shuqing, Wang Sheng Guizhou Aerospace Linquan Motor Co., Ltd. Guizhou Guiyang 550000 Abstract: After discussing the concepts of permanent magnet synchronous motor and low-speed high torque permanent magnet synchronous motor, this paper analyzes the design strategy of rotor mechanism and the optimization design of permanent magnet. Based solely on the design results of this article, it is intended to serve as a reference for Chinese motor enterprises and form a new approach for the development of permanent magnet synchronous motors. Keywords: Permanent magnet synchronous motor; Permanent magnet; Rotor structure; Rotor bracket 在国家环保政策不断深入以及永磁材料价格逐渐区域稳定的环境之下，我国永磁同步电机的应用范围越发广泛，且应用经验不断丰富、积累，大量企业均以
变频专用直驱式永磁同步电动机技术规格书 引言 直驱式永磁同步电动机是一种高效、可靠且精确的电动机，广泛应用于工业领域。本技术规格书旨在详细描述该电动机的技术参数和性能特点，以便用户了解并正确使用该产品。 一、电机基本参数 1.1 额定功率：电动机的额定功率为X千瓦，适用于各种工业场景。 1.2 额定电压：电动机的额定电压为Y伏特，可适应不同电源供电。 1.3 额定转速：电动机的额定转速为Z转/分钟，可根据实际需求进行调整。 1.4 绝缘等级：电动机采用A级绝缘，确保电机在工作过程中的安全可靠性。 二、电机性能特点 2.1 高效节能：采用直驱式结构，消除了传动装置的损耗，提高了整机效率，实现了节能运行。 2.2 精确控制：通过变频器控制，电动机的转速和扭矩可精确调节，满足各种工业应用的需求。 2.3 高起动扭矩：电动机具有较大的起动扭矩，能够满足启动过程中的高负载要求。 2.4 低噪音低振动：电动机采用直接驱动方式，减少了传动装置的振动和噪音，提高了工作环境的舒适性。
2.5 高可靠性：电动机采用永磁同步技术，具有较高的抗干扰能力和稳定性，能够长时间稳定运行。 三、应用领域 3.1 机床行业：电动机可用于数控机床、车床、铣床等各种机床设备，提高加工精度和生产效率。 3.2 制造业领域：电动机可应用于各种生产线和装配线，满足生产过程中的动力需求。 3.3 交通运输：电动机可用于电动汽车、电动自行车等交通工具，实现环保出行。 3.4 石油化工：电动机可应用于泵、风机等设备，提供动力支持，节约能源消耗。 3.5 其他领域：电动机还可应用于食品加工、纺织、医疗设备等多个领域，满足不同行业的动力需求。 结论 变频专用直驱式永磁同步电动机具有高效节能、精确控制、高可靠性等特点，广泛应用于各个工业领域。通过本技术规格书，用户可以了解到该电动机的基本参数和性能特点，从而选择适合自身需求的产品。我们相信，该产品将为用户带来更高效、可靠的工作体验，并为工业发展做出积极贡献。
永磁同步电机模块分析 模块定义： 实现三相或五相永磁同步电机。定子绕组以Y形连接到内部中性点。 三相电机可以有正弦或梯形反电动势波形。正弦电机的转子可以是圆的或凸极的，当电机是梯形时，转子是圆的。预设型号可用于正弦反电动势电机。 五相电机具有正弦反电势波形和圆形转子。
1.配置 1.1相数 3相 5相 1.2反电动势波形 正弦曲线 梯形 1.3转子类型 圆 凸极 1.4机械输入 扭矩Tm 速度w 机械旋转端口 1.5预设型号 No 01:0.8Nm 300Vdc 3000RPM - 0.8Nm 02: 1.7 Nm 300Vdc 3750 RPM - 1. 7Nm 03: 2.8 Nm 300Vdc 4250 RPM - 3.2 Nm 04: 6 Nm 300Vdc 4500 RP - 6 Nm 05: 8 Nm 300Vdc 2000 RPM -10 Nm 06: 10 Nm 300Vdc 2300 RPM -14.2 Nm 07: 20 Nm 300Vdc 2200 RPM - 33.9 Nm 08: 24 Nm 300Vdc 2300 RPM - 41.4 Nm 09: 7 14 Nm 560Vdc5000 RPM - 8.3 Nm 10: 7.71 Nm 560Vdc5000 RPM - 10.2 Nm 11: 26.13 Nm 560Vdc3000 RPM – 27.3 Nm 12: 35.17 Nm 560Vdc3000 RPM - 37.4 Nm 13: 42.09 Nm 560Vdc 3000 RPM - 45.6 Nm 14: 67.27 Nm 560Vdc 1700 RP -70.2 Nm 15: 87.75 Nm 560Vdc3000 RPM – 97.96 Nm 16: 111 Nm 560Vdc 3000 RPM -126Nm 1.6测量输出 使用信号名称识别总线标签 2.参数 2.1定子相电阻Rs（ohm） 0.0485 2.2电枢电感（H）
永磁同步电机参数 永磁同步电机是一种采用永磁体作为励磁源的同步电机。它具有体积小、重量轻、效率高、响应快等特点，在电动汽车、工业生产以及家用电器等领域得到广泛应用。本文将从永磁同步电机的结构、工作原理、优势和应用等方面进行详细介绍。 一、结构 永磁同步电机由转子、定子和永磁体组成。转子是由永磁体和轴组成，定子是由绕组和铁芯组成。永磁体通常采用稀土永磁材料，具有高磁能积和较高的磁化强度，使得电机具有较高的转矩密度。 二、工作原理 永磁同步电机的工作原理是基于电磁感应和同步转子的原理。当三相交流电通过定子绕组时，产生旋转磁场。由于转子上的永磁体具有固定的磁极位置，因此会受到定子磁场的作用而产生转矩。转子会随着定子磁场的旋转而同步旋转，从而实现电机的运转。 三、优势 1. 高效率：永磁同步电机具有较高的效率，能够将电能转化为机械能的比例较高，提高了能量的利用率。 2. 高转矩密度：由于永磁体的使用，永磁同步电机具有较高的转矩密度，能够在体积较小的情况下输出较大的转矩。 3. 响应快速：永磁同步电机具有较低的转子惯量，能够快速响应控
制信号，提高了系统的动态性能。 4. 稳定性好：永磁同步电机不需要外部励磁源，永磁体本身就是励磁源，因此具有较好的稳定性和可靠性。 四、应用 1. 电动汽车：由于永磁同步电机具有高效率、高转矩密度和响应快速的特点，被广泛应用于电动汽车的驱动系统中，提高了电动汽车的续航里程和动力性能。 2. 工业生产：永磁同步电机在工业生产中被应用于各种机械设备的驱动系统中，如机床、风力发电机组、泵站等，提高了生产效率和设备的可靠性。 3. 家用电器：永磁同步电机在家用电器中的应用越来越广泛，如空调、冰箱、洗衣机等，提高了家电的节能性能和使用寿命。 永磁同步电机作为一种先进的电机技术，具有结构简单、效率高、转矩密度大等优势，并且在电动汽车、工业生产和家用电器等领域具有广泛的应用前景。随着永磁材料技术的不断发展和电机控制技术的进步，相信永磁同步电机将在未来得到更广泛的应用和推广。
永磁同步电机设计参数-概述说明以及解释 1.引言 1.1 概述 概述: 永磁同步电机作为一种高效、节能的电机类型，在各种应用领域备受关注。其设计参数的选择对电机性能和效率有着重要影响。因此，本文旨在探讨永磁同步电机设计参数的优化方法，以提高电机的性能和效率。 首先，我们将介绍永磁同步电机的工作原理和结构特点，包括永磁材料的选择、定子和转子的设计等方面。然后，我们将重点讨论永磁同步电机设计中的关键要点，如磁场分布、转矩性能、效率等方面，以帮助读者深入了解设计参数的重要性。 接着，我们将介绍设计参数优化的方法，包括仿真分析、实验验证、优化算法等方面。这些方法将有助于工程师们更好地设计永磁同步电机，提高其性能指标。 最后，我们将总结本文的主要观点，并展望未来研究的方向，以期为永磁同步电机设计和应用提供有益的参考。通过对设计参数的深入研究和优化，我们有信心能够进一步提升永磁同步电机的性能和效率，推动其在
各个领域的广泛应用。 1.2 文章结构： 本文分为引言、正文和结论三个部分。在引言部分，将对永磁同步电机设计参数进行概述，介绍文章的结构以及研究目的。在正文部分，将详细讨论永磁同步电机设计参数的概述，关键设计要点以及设计参数优化方法。最后在结论部分，对全文进行总结，分析设计参数对性能的影响，并展望未来研究方向。通过这样的结构，读者将对永磁同步电机设计参数有一个更深入的了解，为相关领域的研究工作提供参考和指导。 1.3 目的： 本文旨在探讨永磁同步电机设计参数对其性能影响的关键因素，通过对设计参数的优化方法和关键设计要点的详细分析，帮助读者更好地了解永磁同步电机的设计过程，提高电机的性能和效率。同时，通过对设计参数对性能的影响进行总结和展望未来研究方向，有助于推动永磁同步电机在工业和汽车领域的应用和发展，促进清洁能源技术的进步和普及。 2.正文 2.1 永磁同步电机设计参数概述 永磁同步电机是一种高效、节能且性能优越的电动机，在现代工业生产中得到广泛应用。其设计参数的选择和优化对于电机的性能表现起着至
永磁同步电机转矩 永磁同步电机（PMSM）是一种利用永磁体产生磁场，通过控制器对电机电流的精确控制实现高效率、高功率密度的电机。其转矩是电机最重要的性能参数之一，直接影响到电机的驱动能力和运行效果。下面将对永磁同步电机的转矩进行详细的分析和讨论。 一、永磁同步电机的转矩概述 永磁同步电机的转矩是指电机在运行过程中产生的旋转力矩，其大小取决于电机的磁场强度和电流大小。在理想情况下，电机的转矩与电流成正比，与磁场的强度也成正比。然而，在实际应用中，由于电机内部的各种损耗和外部因素的影响，转矩与电流和磁场强度之间的关系并非完全线性。二、永磁同步电机的转矩控制 对于永磁同步电机的转矩控制，主要是通过控制器对电机的电流进行精确控制实现的。控制器通过对电机电流的采样和计算，实时调整电机的输入电压，从而控制电机的转速和转矩。在控制器中，一般采用矢量控制或直接转矩控制等方法，这些方法通过对电流的解耦和计算，实现对电机转矩的精确控制。 三、永磁同步电机的转矩性能
1.高效率：永磁同步电机由于采用了永磁体，减少了电枢 反应的影响，提高了电机效率。在额定负载下，其效率一般可达90%以上。 2.高功率密度：永磁同步电机具有较小的体积和重量，使 得其功率密度远高于传统的异步电机。这使得其在电动汽车、航空航天等领域具有广泛的应用前景。 3.低速大转矩：在低速时，永磁同步电机具有较大的转矩 输出，这使得其在需要低速大转矩的场合具有优越的性能。 例如，在电梯、传送带等需要连续运转或者间歇性重载启动的场合。 4.调速范围广：通过控制器对电机电流的精确控制，永磁 同步电机可以实现宽范围的调速。这使得其在需要精确控制转速的场合具有优良的性能。 5.维护成本低：由于采用了永磁体，永磁同步电机的维护 成本较低。在正常运行条件下，其寿命可达数十年。 四、永磁同步电机的转矩问题 1.电磁噪声：由于电磁场的不稳定性和转子的不平衡，永 磁同步电机在运行过程中可能会产生电磁噪声。为了降低电磁噪声，需要对电机的结构设计、制造工艺和控制器参数进行优化。
永磁同步电机设计 1电机仿真模型 （a ）原型电机（b ）新型电机 图1PM-Y2-180-4电机整体有限元仿真模型 图2新型电机转子1/4模型 2静态有限元仿真结果比较 2.1永磁磁场分布 当永磁体单独作用时，两种电机的磁力线分布如图3所示。 （a ）原型电机（b ）新型电机 2.2 33.1为n 3.2利用7所示。 （a 弱344.1电枢绕组通入三相对称电压 两种电机具有相同的参数如下：电阻R =0.0410947?，电感L =5.87143?10?5H ，额定转速n =3000r/min 。给电枢绕组通入三相对称电压： A B C 310.269sin(20035.3581/180) 310.269sin(20035.3581/1802/3)310.269sin(20035.3581/1802/3) u t u t u t ππππππππ=+=+-=++（1） 并进行有限元仿真，得到两种电机的绕组电流及转矩波形，分别如图8、图9所示。 （a ）原型电机 （b ）新型电机 图8两种电机绕组电流波形 图9两种电机电磁转矩波形
4.2电枢绕组通入三相对称电流 由图8、图9可见，经过足够长的时间，绕组电流和转矩将趋于稳定，即电流有效值、转矩平均值不再发生变化，此时，转矩在一个周期范围内的平均值大小仅取决于绕组电流有效值大小。因此，为了保证电机稳定运行时的额定平均转矩为117N ?m ，可直接给电枢绕组通入三相对称电流， A B C sin(200) sin(2002/3)sin(2002/3) i t i t i t πππππ=-+（2） 并将电流有效值I 调整到适当大小。图10、图11分别给出了一个周期内A 相绕组电流波形及转矩脉动波形。其中，原型电机的电流有效值为60.7A ，新型电机的电流有效值为55.0A ，且两种电机的平均转矩均为117N ?m 。 图10两种电机A 相绕组电流波形 图11两种电机转矩脉动波形
永磁同步电机扭矩dq计算公式 摘要： 一、永磁同步电机简介 二、永磁同步电机扭矩dq计算公式 三、应用示例 四、总结 正文： 一、永磁同步电机简介 永磁同步电机是一种采用永磁材料作为磁场源的同步电机，具有高效率、高功密、高扭矩质量比等优点，广泛应用于各种工业领域。在永磁同步电机中，扭矩dq计算是一项关键的技术，能够帮助工程师优化电机的设计和控制。 二、永磁同步电机扭矩dq计算公式 永磁同步电机的扭矩dq计算公式如下： 1.电磁转矩Tem： Tem = 3 * Pm * (2 * pi * f * S - phi) / ω 其中，Pm为永磁同步电机的功率，f为电源频率，S为电枢电流的幅值，phi为电枢电流滞后电压的相角，ω为电机的转速。 2.转矩常数kt： kt = 9.55 * Pm / ns 其中，ns为电机的同步转速。
3.机械转矩Tm： Tm = Tem / kt 4.电磁扭矩Tde： Tde = 3 * Pm * (2 * pi * f * S - phi) / (ω * kt) 5.总扭矩Tt： Tt = Tm + Tde 6.转速dq坐标系下的扭矩Dq： Dq = Tt * sqrt(1 + (ωd / ω) * (ωd / ω)) 其中，ωd为电机的dq轴转速。 三、应用示例 假设一台永磁同步电机的功率为100kW，电源频率为50Hz，电枢电流滞后电压的相角为30°，电机的同步转速为3000rpm。根据上述公式，可以计算出电机的电磁转矩、转矩常数、机械转矩、电磁扭矩、总扭矩以及dq坐标系下的扭矩。 四、总结 永磁同步电机扭矩dq计算公式是一种重要的工具，能够帮助工程师深入理解电机的运行原理，并为电机的优化设计和控制提供依据。
低速大转矩永磁同步电机及其控制系 统共3篇 低速大转矩永磁同步电机及其控制系统1 低速大转矩永磁同步电机及其控制系统 永磁同步电机是一种磁铁固定的电机，在工业生产中应用广泛。低速大转矩永磁同步电机是其中一种，在许多应用场合广受欢迎。本文将介绍低速大转矩永磁同步电机及其控制系统的工作原理、特点以及在不同领域的应用。 一、低速大转矩永磁同步电机的工作原理 低速大转矩永磁同步电机是一种基于磁场共振原理来实现转矩输出的电机，其结构包括永磁体、定子和转子。永磁体固定在定子上，输送直流电流产生轴向磁场，而定子上的绕组产生旋转磁场。转子上的磁场与旋转磁场相互合作，使得转子受到的转矩最大化。由于磁场共振效应，使得低速大转矩永磁同步电机在稳态运行时，能够产生更大的转矩输出，同时保持较高的效率。 二、低速大转矩永磁同步电机的特点 1.具有高效率和高功率因数。低速大转矩永磁同步电机的效率可以达到80%以上，功率因数可以接近1。
2.具有高精度和高性能。低速大转矩永磁同步电机的转矩输出和转速能够实时控制，可以满足不同领域下的高性能和高精度要求。 3.工作稳定、可靠性高。低速大转矩永磁同步电机适用于长期持续运转，并且不需要额外的机械结构来保证稳定性。 三、低速大转矩永磁同步电机的控制系统 低速大转矩永磁同步电机的控制系统需要实现对转速、转矩和位置等参数的控制。传统的控制方法包括PID控制、模型预测控制等，但是由于低速大转矩永磁同步电机的特殊性质，需要采用更加先进的控制方法。现在广泛使用的控制方法有：磁场定向控制和磁场调制控制。 磁场定向控制是通过控制不同轴的磁场来实现对电机的转速和位置的控制。磁场调制控制则是通过在电机不同部分施加不同频率的磁场以达到控制转速和转矩的效果。 四、低速大转矩永磁同步电机的应用 由于其高效率、精度和稳定性，低速大转矩永磁同步电机在很多领域都得到了广泛应用。 在机床上，低速大转矩永磁同步电机可以带动机床的主轴，实现高精度和高速度的金属加工。
永磁同步电机扭矩dq计算公式 【最新版】 目录 1.永磁同步电机的概念与特点 2.永磁同步电机扭矩计算公式的推导 3.dq 轴与永磁同步电机控制 4.永磁同步电机扭矩计算公式的应用实例 5.结论 正文 一、永磁同步电机的概念与特点 永磁同步电机（Permanent Magnet Synchronous Motor，简称 PMSM）是一种采用永磁材料作为磁场源的同步电机。与传统的感应电机相比，永磁同步电机具有功率因数高、体积小、重量轻、效率高等优点。在工业生 产和电力系统中得到了广泛的应用。 二、永磁同步电机扭矩计算公式的推导 永磁同步电机的扭矩计算公式是基于电机的磁场定向控制（Field Oriented Control，简称 FOC）理论推导得到的。磁场定向控制是一种常用的永磁同步电机控制策略，通过对电机的磁场和转矩分别进行控制，实现对电机的高效、高性能运行。 在磁场定向控制中，永磁同步电机的扭矩计算公式为： T = 3 * P2 / ωs 其中，T 表示扭矩，单位为牛顿米（Nm）；P2 表示电机的二阶磁化电流，单位为安培（A）；ωs 表示电机的同步转速，单位为每分钟转数（r/min）。 三、dq 轴与永磁同步电机控制
在永磁同步电机的控制中，常常采用 dq 轴坐标系。dq 轴是将电机的 abc 坐标系中的 a 轴和 b 轴分别逆时针旋转 90 度和 180 度得到的。通过 dq 轴坐标系，可以将电机的磁场和转矩分别控制，从而实现对电机的高效运行。 四、永磁同步电机扭矩计算公式的应用实例 假设一台永磁同步电机的额定功率为 5kW，额定转速为 3000r/min，同步转速为 1500r/min，电机的磁化电流为 2A。根据上面的扭矩计算公式，可以计算出电机在额定工况下的扭矩为： T = 3 * P2 / ωs = 3 * 2 * 5000 / 1500 = 2Nm 五、结论 永磁同步电机扭矩计算公式是基于磁场定向控制理论推导得到的，通过该公式可以计算出电机在各种工况下的扭矩。
题目：TQ-800永磁同步牵引电机参数 一、概述 TQ-800永磁同步牵引电机是一种高性能的电动汽车驱动电机，具有高转矩密度和高效率的特点。本文将从电机的基本参数、性能参数、控 制参数等方面对TQ-800永磁同步牵引电机进行详细介绍。 二、电机的基本参数 1. 额定功率：TQ-800永磁同步牵引电机的额定功率为800kW，具有较高的动力输出能力。 2. 额定转速：电机的额定转速为2500rpm，能够提供较大的输出扭矩和运行稳定性。 3. 额定电压：TQ-800永磁同步牵引电机的额定电压为750V，具有较高的工作电压范围。 4. 极数：电机的极数为6极，采用内置永磁体设计，能够提供更高的 磁场密度和功率密度。 三、电机的性能参数 1. 峰值转矩：TQ-800永磁同步牵引电机的峰值转矩达到了3200N·m，能够满足车辆加速、爬坡等高负载工况需求。 2. 额定效率：电机的额定效率高达95，能够有效减少能量损耗，提高整车的续航里程。 3. 最大转速：TQ-800永磁同步牵引电机的最大转速可达5000rpm，
具有较好的动力输出特性。 4. 起动性能：电机起动性能优良，能够实现纯电动车的快速起步和平 顺加速。 四、电机的控制参数 1. 控制方式：TQ-800永磁同步牵引电机采用了先进的矢量控制技术，能够实现精准的转矩控制和调速控制。 2. 制动模式：电机具备可调的再生制动功能，能够将制动能量回馈至 电池进行能量回收。 3. 保护功能：电机内置多重保护功能，包括过流保护、过温保护、短 路保护等，能够有效保护电机的安全运行。 4. 通讯接口：TQ-800永磁同步牵引电机支持CAN总线等多种通讯接口，便于与整车控制系统进行联动。 五、总结 TQ-800永磁同步牵引电机作为一种高性能、高效率的电机，具有较大的功率输出和稳定的运行特性。其控制参数先进，能够适应多种工况 需求。未来随着电动汽车行业的持续发展，TQ-800永磁同步牵引电机有望在电动汽车领域发挥重要作用。六、电机的应用领域 TQ-800永磁同步牵引电机不仅可以应用于传统的电动汽车中，还可以在其他领域得到广泛的应用。我们来看看在汽车领域，TQ-800永磁同步牵引电机的应用。随着电动汽车的发展，对驱动电机的性能要求越
