建筑消防给排水—自动喷水灭火系统

消防给排水相关知识：自动喷水灭火系统局部应用系统1.局部应用系统适用于室内最大净空高度不超过8m的民用建筑中，局部设置、且保护区域总建筑面积不超过1000`m`的湿式系统。

除本规定外，局部应用系统尚应符合本规范其他章节的有关规定。

2.局部应用系统应采用快速响应喷头，喷水强度不应低于6L/min`m`，持续喷水时间不应低于0.5h。

3.局部应用系统保护区域内的房间和走道均应布置喷头。

喷头的选型、布置和按开放喷头数确定的作用面积，应符合下列规定：（1）采用流量系数K＝80快速响应喷头的系统，喷头的布置应符合中危险级Ⅰ级场所的有关规定，作用面积应符合下表的规定。

（2）采用K＝115快速响应扩展覆盖喷头的系统，同一配水支管上喷头的最大间距和相邻配水支管的最大间距，正方形布置时不应大于4.4m，矩形布置时长边不应大于4.6m，喷头至墙的距离不应大于2.2m，作用面积应按开放喷头数不少于6只确定。

4.当室内消火栓水量能满足局部应用系统用水量时，局部应用系统可与室内消火栓合用室内消防用水量、稳压设施、消防水泵及供水管道等。

当不满足时应按本规范第7条执行。

5.采用K＝80喷头且喷头总数不超过20只或采用K＝115喷头且喷头总数不超过12只的局部应用系统，可不设报警阀组。

不设报警阀组的局部应用系统，配水管可与室内消防竖管连接，其配水管的入口处应设过滤器和带有锁定装置的控制阀。

6.局部应用系统应设报警控制装置。

报警控制装置应具有显示水流指示器、压力开关及水泵、信号阀等组件状态和输出启动水泵控制信号的功能。

不设报警阀组或采用消防加压水泵直接从城市供水管吸水的局部应用系统，应采取压力开关联动消防水泵的控制方式。

不设报警阀组的系统可采用电动警铃报警。

7.无室内消火栓的建筑或室内消火栓系统设计供水量不能满足局部应用系统要求时，局部应用系统的供水应符合下列规定：（1）城市供水能够同时保证最大生活用水量和系统的流量与压力时，城市供水管可直接向系统供水；（2）城市供水不能同时保证最大生活用水量和系统的流量与压力，但允许水泵从城市供水管直接吸水时，系统可设直接从城市供水管吸水的消防加压水泵；（3）城市供水不能同时保证最大生活用水量和系统的流量与压力，也不允许从城市供水管直接吸水时，系统应设储水池（罐）和消防水泵，储水池（罐）的有效容积应按系统用水量确定，并可扣除系统持续喷水时间内仍能连续补水的补水量；（4）可按三级负荷供电，且可不设备用泵。

建筑消防系统的分类
建筑消防系统可以根据不同的分类标准进行分类，以下是常见的几种分类方法：
1. 根据使用对象：
- 住宅消防系统：主要针对居民楼、公寓、别墅等住宅建筑。

- 商业建筑消防系统：主要应用于商业办公楼、购物中心、
酒店、餐饮场所等商业建筑。

- 工业消防系统：主要针对工厂、仓库、化工厂、发电厂等
工业建筑。

- 公共建筑消防系统：主要包括政府机关、学校、医院、体
育场馆等公共建筑。

2. 根据保护对象：
- 消防水系统：主要包括室内消防水源、消防水泵、水箱等
设备，用于灭火和救援。

- 自动喷水灭火系统：主要包括喷头、水泵、水箱等设备，
通过火灾自动报警系统控制，检测到火灾时自动放水。

- 气体灭火系统：主要包括气体灭火剂、储存系统、放出装
置等，通过灭火剂释放来灭火。

- 干粉灭火系统：主要是利用干粉灭火剂来灭火的设备。

3. 根据灭火方法：
- 自动灭火系统：主要是指通过火灾自动报警系统检测到火
灾后，自动放水或释放灭火剂等进行灭火。

- 手动灭火系统：主要是指人工操作灭火器、灭火栓等设备
进行灭火。

4. 根据功能：
- 建筑火灾报警系统：主要用于监测火灾和发出警报的系统。

- 建筑防烟系统：主要用于控制和排除烟雾，提供安全的疏
散通道。

- 建筑自动喷水灭火系统：主要用于火灾探测后自动放水灭
火的系统。

- 建筑逃生系统：主要包括应急照明、疏散指示标志、紧急
广播等设备，用于安全疏散人员。

以上是建筑消防系统常见的分类方法，不同的分类方法可以根据实际需求进行组合或选择。

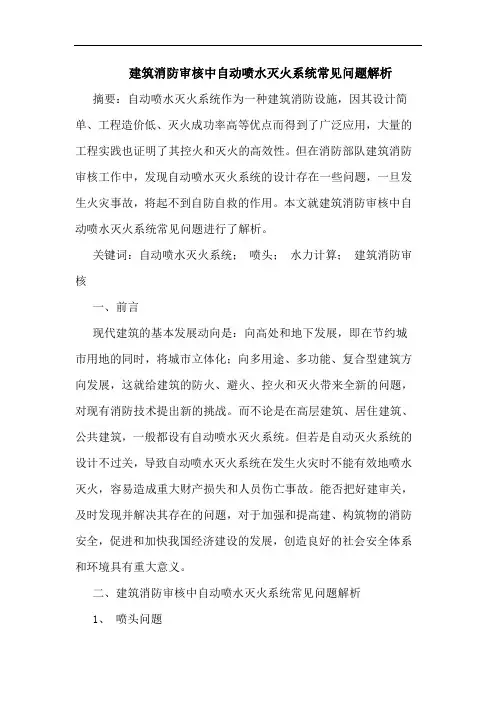

建筑消防审核中自动喷水灭火系统常见问题解析摘要：自动喷水灭火系统作为一种建筑消防设施，因其设计简单、工程造价低、灭火成功率高等优点而得到了广泛应用，大量的工程实践也证明了其控火和灭火的高效性。

但在消防部队建筑消防审核工作中，发现自动喷水灭火系统的设计存在一些问题，一旦发生火灾事故，将起不到自防自救的作用。

本文就建筑消防审核中自动喷水灭火系统常见问题进行了解析。

关键词：自动喷水灭火系统；喷头；水力计算；建筑消防审核一、前言现代建筑的基本发展动向是：向高处和地下发展，即在节约城市用地的同时，将城市立体化；向多用途、多功能、复合型建筑方向发展，这就给建筑的防火、避火、控火和灭火带来全新的问题，对现有消防技术提出新的挑战。

而不论是在高层建筑、居住建筑、公共建筑，一般都设有自动喷水灭火系统。

但若是自动灭火系统的设计不过关，导致自动喷水灭火系统在发生火灾时不能有效地喷水灭火，容易造成重大财产损失和人员伤亡事故。

能否把好建审关，及时发现并解决其存在的问题，对于加强和提高建、构筑物的消防安全，促进和加快我国经济建设的发展，创造良好的社会安全体系和环境具有重大意义。

二、建筑消防审核中自动喷水灭火系统常见问题解析1、喷头问题喷头是自动喷水灭火系统的主要组件，具有探测火灾、均匀布水、控制喷水强度等作用。

要充分发挥自动喷水灭火系统的作用，必须正确地正确选用并合理布置喷头。

但在实际的建筑审核中发现，喷头设计不当是最常见的问题。

如喷头的类别没有根据建筑本身构造的特点及部位进行合理的选择；喷头的公称动作温度选择不合理等。

1.1 喷头的选型对喷头的选择一定要根据保护场所的火灾危险性、保护空间的建筑构造、自动喷水灭火系统本身的特点，以及喷头的流量系数和最大保护面积来确定。

在实际工程设计中，应考虑下列问题：（1）在管路下面经常存在移动物体的场所，为避免碰撞喷头的事故，应采用直立型喷头；在灰尘或其他飞扬物较多的场所，为防止飞扬物覆盖喷头热敏感元件造成喷头动作迟缓，应采用直立型喷头；在无吊顶的场所，为使热气流尽早接触和加热喷头的热敏元件，应采用直立型喷头。

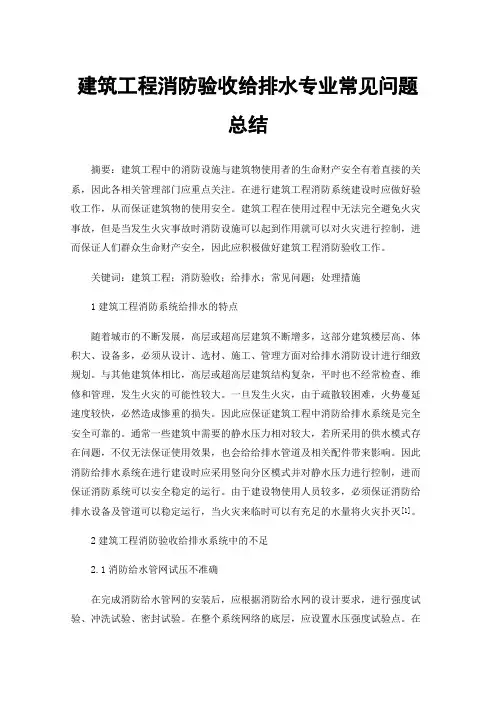

建筑工程消防验收给排水专业常见问题总结摘要：建筑工程中的消防设施与建筑物使用者的生命财产安全有着直接的关系，因此各相关管理部门应重点关注。

在进行建筑工程消防系统建设时应做好验收工作，从而保证建筑物的使用安全。

建筑工程在使用过程中无法完全避免火灾事故，但是当发生火灾事故时消防设施可以起到作用就可以对火灾进行控制，进而保证人们群众生命财产安全，因此应积极做好建筑工程消防验收工作。

关键词：建筑工程；消防验收；给排水；常见问题；处理措施1建筑工程消防系统给排水的特点随着城市的不断发展，高层或超高层建筑不断增多，这部分建筑楼层高、体积大、设备多，必须从设计、选材、施工、管理方面对给排水消防设计进行细致规划。

与其他建筑体相比，高层或超高层建筑结构复杂，平时也不经常检查、维修和管理，发生火灾的可能性较大。

一旦发生火灾，由于疏散较困难，火势蔓延速度较快，必然造成惨重的损失。

因此应保证建筑工程中消防给排水系统是完全安全可靠的。

通常一些建筑中需要的静水压力相对较大，若所采用的供水模式存在问题，不仅无法保证使用效果，也会给给排水管道及相关配件带来影响。

因此消防给排水系统在进行建设时应采用竖向分区模式并对静水压力进行控制，进而保证消防系统可以安全稳定的运行。

由于建设物使用人员较多，必须保证消防给排水设备及管道可以稳定运行，当火灾来临时可以有充足的水量将火灾扑灭[1]。

2建筑工程消防验收给排水系统中的不足2.1消防给水管网试压不准确在完成消防给水管网的安装后，应根据消防给水网的设计要求，进行强度试验、冲洗试验、密封试验。

在整个系统网络的底层，应设置水压强度试验点。

在给水管网注水时，应该首先排出所有的空气，再进行缓慢的升压。

在达到测试压力后，压力必须维持0.5h，以保证管线无渗漏、变形等问题，压力降低不大于0.05MPa。

在进行水压强度试验和管道清洁后，应对其进行水压密封试验。

试验压力为系统工作压力，24h内不允许泄露。

干式消防栓应该做气压密封试验。

建筑消火栓给水自动喷水灭火系统水力计算及布置消防给水系统是建筑物的重要组成部分之一，它提供了火灾时的紧急灭火和人员疏散所需的灭火水源。

消火栓给水系统和自动喷水灭火系统是常用的两种方式。

在对消火栓给水及自动喷水灭火系统进行水力计算和布置时，需要注意以下几个方面：1.消火栓给水系统的水力计算：消火栓给水系统是通过消防给水泵将水源输送至消火栓，供消防人员使用消防水枪进行灭火。

水力计算的主要目的是确定泵的容量和增压高度。

消火栓给水系统的最小出口压力应满足消防水枪的需求，并根据建筑物的高度、水源的供水压力、管道的水泵、消防水带的长度和水流速度等参数进行计算。

水力计算的公式如下：p = p0 + ρgh + Δp其中，p为所需出口压力，p0为环境压力，ρ为水的密度，g为重力加速度，h为高度差，Δp为水流阻力造成的压力损失。

2.自动喷水灭火系统的水力计算：自动喷水灭火系统主要是通过水源和喷头进行灭火。

水力计算的目的是确定泵的容量和管道的尺寸。

自动喷水灭火系统的水泵应能提供足够的压力和流量，以确保火灾发生后能够及时提供足够的灭火水量。

水力计算的参数包括建筑物的高度、水源的供水压力、管道的长度和管径、总管的压力损失、水流速度、喷头的数量和喷头间距等。

3.消火栓给水、自动喷水灭火系统的布置：消火栓给水系统的布置应根据建筑物的类型、使用性质、火灾危险程度和建筑结构等因素进行合理的选择和布置。

消火栓应设置在易于人员疏散的位置，水源与泵房的位置应尽可能靠近，且供水管道应有足够的容量和增压能力。

自动喷水灭火系统的布置应根据建筑物的功能区域和火灾危险性进行合理的选择和布置。

关键区域如电气设备间、油库、仓库等应设置自动喷水灭火系统，并且喷头的数量和间距应满足灭火水量的要求。

总之，消火栓给水、自动喷水灭火系统的水力计算和布置需要综合考虑建筑物的特点和需求，以确保系统能够有效地提供灭火水源，保障人员的生命安全和建筑物的财产安全。

建筑物消防系统中的自动喷水灭火器自动喷水灭火器是建筑物消防系统中的重要组成部分，其作用是在火灾发生时能够迅速、有效地进行灭火。

本文将从自动喷水灭火器的原理、分类以及安装位置等方面进行论述。

一、自动喷水灭火器的原理自动喷水灭火器利用水的冷却和窒息作用，将火灾扑灭。

当火灾爆发时，灭火器会自动感应并启动喷水装置。

水通过管道和喷头喷洒到火源上，利用水的喷射和蒸化热吸收燃烧物的热量，同时形成大量水蒸气，起到降低火灾温度和灭燃的作用。

二、自动喷水灭火器的分类1. 干式喷水系统：干式喷水灭火器采用干粉或化学药剂作为灭火介质，通过压力或电信号触发喷水装置。

它适用于易燃易爆场所，如油库、油气回收装置等。

2. 湿式喷水系统：湿式喷水灭火器则是通过水压力来驱动灭火装置，适用于一般建筑物、仓库等场所。

3. 泡沫喷水系统：泡沫喷水灭火器是在水中加入稳定性泡沫剂，形成泡沫状的灭火物质，具有良好的附着性和隔热性能，适用于灭除易燃液体和油脂火灾。

4. 气体喷水系统：气体喷水灭火器使用压缩气体，如二氧化碳或惰性气体，将火源中的氧气稀释，达到窒息灭火效果。

三、自动喷水灭火器的安装位置1. 室内安装：自动喷水灭火器通常安装在建筑物的走廊、通道、楼梯间等重要逃生通道处，以便在火灾发生时迅速灭火并保障人员的安全疏散。

2. 室外安装：对于一些特殊区域，如汽车库、仓库等，需要在建筑物外部安装自动喷水灭火器，以避免火灾扩散。

四、自动喷水灭火器的维护与检测为确保自动喷水灭火器的正常运行，需要定期进行维护和检测。

包括：1. 定期检查：检查自动喷水灭火器的阀门、管路、喷头等是否正常，防止堵塞或漏水现象。

2. 清洗保养：定期清洗自动喷水灭火器，清除可能的污垢和杂质，保持其灭火效果。

3. 定期试验：定期进行自动喷水灭火器的试验，确保其正常工作，灵敏度和喷洒范围是否符合要求。

结论自动喷水灭火器在建筑物消防系统中起到至关重要的作用。

通过了解自动喷水灭火器的原理、分类以及安装位置，我们可以更好地理解和应用它们，提高火灾防范和救援能力。

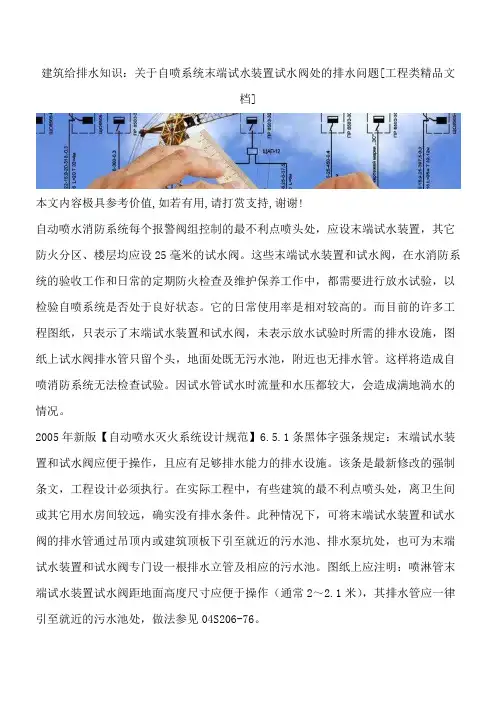

建筑给排水知识：关于自喷系统末端试水装置试水阀处的排水问题[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!自动喷水消防系统每个报警阀组控制的最不利点喷头处，应设末端试水装置，其它防火分区、楼层均应设25毫米的试水阀。

这些末端试水装置和试水阀，在水消防系统的验收工作和日常的定期防火检查及维护保养工作中，都需要进行放水试验，以检验自喷系统是否处于良好状态。

它的日常使用率是相对较高的。

而目前的许多工程图纸，只表示了末端试水装置和试水阀，未表示放水试验时所需的排水设施，图纸上试水阀排水管只留个头，地面处既无污水池，附近也无排水管。

这样将造成自喷消防系统无法检查试验。

因试水管试水时流量和水压都较大，会造成满地淌水的情况。

2005年新版【自动喷水灭火系统设计规范】6.5.1条黑体字强条规定：末端试水装置和试水阀应便于操作，且应有足够排水能力的排水设施。

该条是最新修改的强制条文，工程设计必须执行。

在实际工程中，有些建筑的最不利点喷头处，离卫生间或其它用水房间较远，确实没有排水条件。

此种情况下，可将末端试水装置和试水阀的排水管通过吊顶内或建筑顶板下引至就近的污水池、排水泵坑处，也可为末端试水装置和试水阀专门设一根排水立管及相应的污水池。

图纸上应注明：喷淋管末端试水装置试水阀距地面高度尺寸应便于操作（通常2～2.1米），其排水管应一律引至就近的污水池处，做法参见04S206-76。

许多设计因没有注明此阀门距地高度，施工时有的施工单位就依据过期的91SB华北标准图集有关详图，将试水阀和压力表都装在吊顶内，而建筑吊顶上又没有留操作检查口，以致根本就无法进行检查和操作，更谈不上便于操作。

还有的设计将试水阀排水管引到建筑外墙外，留个头；有的设计人员说：试水也不常进行，真要试水时，临时拉个橡胶软管，拉到附近的窗户以外不就行啦、等等这些认识和作法都是不对的。

试水阀应便于操作，试水阀处应有足够排水能力的排水设施。

第三节消防给水与自动灭火系统公安部规定高层建筑与低层建筑的高度差分界线为24m，超高层建筑与高层建筑的高度分界线为100m。

《建筑设计防火规范》（GB50016-2006）（以下简称《建规》）适用于9层及以下的住宅（包括设置商业网点的居住建筑）和建筑高度小于24m的公共建筑以及建筑高度大于24m的单层公共建筑；单层、多层和高层工业建筑。

在《建规》中，将建筑的防火等级分为四级。

《高层民用建筑设计防火规范》（GB-50045-95，2005年版）（以下简称《高规》）适用于超过24m 的公共建筑和两层以上的厂房，十层及十层以上的居住建筑(包括首层设置商业服务网点的住宅)。

在《高规》中，将高层建筑的耐火等级分为二级。

一、高层建筑与多层建筑消防给水系统的异同点低层及多层建筑，消防设施要求低，其防火立足是火灾发生后主要依靠消防部门的设备来扑救，且以消防栓为主要救火设备。

24～50m的高层建筑，一般的消防车都具有扑救能力，因此对其室内消防设施的要求比多层建筑稍高，要求具有一定的自救能力。

50一100m的高层建筑，大型的消防车对它尚具有一定的扑救能力，因此要求其室内消防设施自救能力大，以自救为主，自动喷水灭火系统要求较高。

100m以上的高层建筑，完全立足自救，且对自动喷水灭火系统有很高的要求，尽量使火灾扑救在初起阶段。

8层及8层以上的住宅建筑应设置室内消防给水设施。

高层与多层建筑消防给水系统的异同点是：(1)均设置消火栓给水系统，但多层建筑的流量、压力(体现在消火栓水枪射出的充实水柱的长短和水枪直径上)，室内消火栓数量较小，间距不应超过50m，少量的公共建筑要求设自动喷水灭火系统。

(2)24－50m的高层建筑，以消火栓系统为主要灭火手段，部分公共建筑要求自动喷水灭火系统，消防水量和压力较高，高层建筑消火栓间距最大为30m，裙房不应大于50m。

(3)50－100m的高层建筑，消火栓和自动喷水灭火系统并重，但自动喷水灭火系统不是全覆盖，消火栓水枪充实水柱在10～13m的范围内，消火栓系统间距最大30m。

第六章自动喷水灭火系统6－1 概述自动喷水灭火系统是一种能自动作用喷水灭火，同时发出火警信号的消防给水系统。

自动喷水灭火系统多设在火灾危险性较大，起火蔓延很快的场所，以与对消防要求较高的建筑物或个别房间，如商场、高层建筑等和大剧院舞台等部位。

一般由消防供水水源、消防供水设备、喷头、消防管网、报警阀、火灾控制器与火灾探测报警控制系统组成。

按喷头平时开阀情况分为闭式和开式两类。

属于闭式的有湿式系统、干式系统、预作用式系统、快速反响系统与自动循环启闭系统等。

属于开式的有水幕系统和雨淋系统。

6－2 闭式自动喷水灭火系统工作原理与主要组成一、闭式自动喷水灭火系统工作原理1、湿式自动喷水灭火系统通常由闭式喷头、湿式报警阀、管网供水设备与供水水源等组成，其系统在报警阀前后管道内始终充满压力水。

适用于布置在温度不低于4℃和不高于70℃的建筑物内，喷头向上向下安装均可。

2、干式自动喷水灭系统由闭式喷头、管道系统、干式报警阀、干式报警控制装置、充气装置、排气设备与供水设施等组成。

适用于布置在环境温度低于低于4℃和高于70℃的建筑物、构筑物内。

喷头宜向上设置。

如果在干式报警阀处的降压过程，使之快速启动，缩短排气时间。

干式自动喷水灭火系统为喷头常闭的灭火系统。

管网中平时不充水，充满有空气或氮气。

当建筑物发生火灾点火温度到达开启闭式喷头时，喷头开启，排气、充水、灭火。

该系统灭火时，需先排气故喷头出水灭火不如湿式系统与时。

但管网中平时不充水，对建筑物装饰无影响，对环境温度也无要求，适用于采暖期长而建筑内无采暖的场所。

3、预作用自动喷水灭火系统由闭式喷头、预作用阀门、管网、报警装置、供水设施、火灾控制器与控制系统组成。

该系统中，干式报警阀之后的管道平时充满压缩气体〔即平时为干式〕，当发生火灾时，与喷头安装在一起的火灾控制器，首先探出火灾并发出声响报警信号，控制器再将报警信号作声光显示的同时，开启报警阀，使消防水进入管网，并在不大于3min的时间内完成管网充水过程〔即变为湿式〕，同时进展火灾初期报警。

高层建筑给排水消防设计关键技术分析摘要：城市化水平的逐渐提高,使城市人口不断增加,在城市建筑用地越来越紧张的情况下,高层建筑的使用逐渐增多,给消防工作带来了新的压力。

给排水消防设计是高层建筑建设过程中重要的设计施工项目,需要设计人员把握设计要点,做好设计工作。

高层建筑的给排水设计影响着人们居住、办公环境的安全性,因此本文从高层建筑的给排水消防设计内容出发,找到目前给排水设计中存在的问题,并分析了高层建筑给排水消防设计的关键技术,希望对设计工作有所助益。

关键词：高层建筑；给排水；消防设计；关键技术引言在高层建筑的使用过程中，给排水消防系统是最重要的组成部分，对提高建筑安全具有重要作用。

对此，相关建设单位应在高层建筑施工过程中加强对给排水消防系统的重视，通过科学手段进一步提高给排水消防设计的可靠性，确保建筑设施能够有效应对火灾，从而减少火灾对经济和生活的影响。

1 高层建筑给排水消防设计的重要性现阶段，在我国城市化进程越发加快的背景下，越来越多的人员涌入到城市当中，这也导致城市土地资源不足的情况越来越严重。

在此种情况下，高层建筑也受到了人们的广泛关注，同时各大城市也在不断地加快高层建筑的建设。

从我国当前的城市发展现状来看，由于我国建设技术相对落后，所以在城市的消防安全问题上存在一定隐患，面临严峻挑战。

为了提高高层建筑给排水消防设计关键技术水平，必须高度重视对消防安全隐患的分析探究。

通过科学研究分析，能够提高高层建筑给排水消防设计关键技术水平，有效提升其施工质量。

在当前城市建设进程中，各个行业都开始逐步走向成熟，在这样的背景下，如何加快施工进度就显得尤为重要。

高层建筑给排水消防设计关键技术的完善可以使高层建筑给排水相关工程更好地满足人们日常生活需要和工作需求。

如果工程质量得不到保证，就会影响人们的日常生活与生产，所以在这一过程中可以借助完善的给排水消防设计关键技术来提高给排水相关工程质量。

通过对以上因素进行分析可快速准确地掌握高层建筑给排水相关工程细节问题以及可能出现问题，并将这些问题解决在萌芽状态，进而提高消防给水系统性能以及水平等。
