薄板坯连铸连轧技术哎，说起薄板坯连铸连轧技术，这可真是个让人头大的话题。

不过，别急，让我给你慢慢道来，咱们用点大白话聊聊这个技术，希望能让你听得明白，也不至于太枯燥。

首先，咱们得知道啥是薄板坯。

简单来说，就是那种厚度比较薄的钢坯，一般在几毫米到几十毫米之间。

这种薄板坯在建筑、汽车制造等行业里可受欢迎了，用途广泛得很。

那么，连铸连轧又是啥意思呢？这就好比是一条生产线，从钢水变成薄板坯，再到成品，整个过程是连续不断的。

想象一下，就像做面条，从和面、擀面到切面，一气呵成，效率杠杠的。

好了，现在咱们来聊聊这个技术的细节。

首先，钢水被倒入一个叫做连铸机的设备里。

这个连铸机就像是一个巨大的模具，钢水在里面冷却凝固，形成一长条的钢坯。

这个过程得控制好温度和速度，不然钢坯就容易变形或者有缺陷。

接下来，就是连轧环节了。

这个环节，钢坯会被送进轧机里，经过反复的轧制，逐渐变薄。

这个过程有点像是擀面杖擀面，只不过这里的“面”是钢坯，而“擀面杖”是巨大的轧辊。

轧制的过程中，还得不停地调整轧辊的速度和压力，确保钢坯的厚度均匀，表面光滑。

说到这儿，我得提一个特别有意思的细节。

你知道，轧制过程中会产生大量的热量，这些热量如果不及时散发，钢坯就会过热，影响质量。

所以，工程师们就想了个办法，用冷却水来给钢坯降温。

这就像是在做铁板烧的时候，不停地往铁板上浇水，既能降温，又能增加风味。

最后，经过连轧的薄板坯就可以被切割成合适的尺寸，打包出厂了。

这个过程虽然听起来简单，但实际上涉及到很多复杂的控制和调整，需要工程师们精心操作。

总的来说，薄板坯连铸连轧技术就像是一条高效的生产线，从钢水到成品，一气呵成。

虽然这个过程听起来有点枯燥，但正是这些技术的进步，让我们的生活变得更加便利。

下次你看到那些闪闪发光的汽车或者高楼大厦，不妨想想，这里面可能就有薄板坯连铸连轧技术的功劳呢。

薄板坯连铸连轧生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!薄板坯连铸连轧生产工艺是一种将熔融金属通过连铸和连轧的方式，直接生产出薄板坯的工艺。

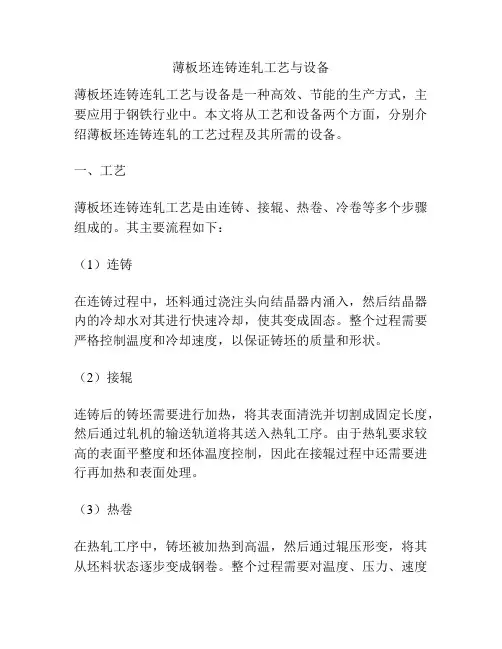

薄板坯连铸连轧工艺与设备薄板坯连铸连轧工艺与设备是一种高效、节能的生产方式，主要应用于钢铁行业中。

本文将从工艺和设备两个方面，分别介绍薄板坯连铸连轧的工艺过程及其所需的设备。

一、工艺薄板坯连铸连轧工艺是由连铸、接辊、热卷、冷卷等多个步骤组成的。

其主要流程如下：（1）连铸在连铸过程中，坯料通过浇注头向结晶器内涌入，然后结晶器内的冷却水对其进行快速冷却，使其变成固态。

整个过程需要严格控制温度和冷却速度，以保证铸坯的质量和形状。

（2）接辊连铸后的铸坯需要进行加热，将其表面清洗并切割成固定长度，然后通过轧机的输送轨道将其送入热轧工序。

由于热轧要求较高的表面平整度和坯体温度控制，因此在接辊过程中还需要进行再加热和表面处理。

（3）热卷在热轧工序中，铸坯被加热到高温，然后通过辊压形变，将其从坯料状态逐步变成钢卷。

整个过程需要对温度、压力、速度等参数进行精密控制，以保证钢卷的质量和性能。

（4）冷卷将钢卷经过一系列的处理和加工，如酸洗、冷轧、切割、级配等，最终制成了一些不同尺寸和质量等级的薄板钢材。

二、设备薄板坯连铸连轧会用到多种设备，如连铸机、炉台、轧机、切割机等。

以下是其中几种常用的设备：（1）连铸机连铸机包括结晶器、浇注头、抽拉机构等多个部分。

这些部分需要紧密配合，同时保证温度、流量、速度等参数的精确控制。

部分连铸机还会附带温度测量仪、机器人等设备，以提高生产效率和产品质量。

（2）炉台炉台是热轧车间的关键设备之一，主要用于对钢坯进行再加热和预处理。

炉台一般分为多层，层数越多，预热越均匀，加热效果越好。

其中还包括多个加热炉和输送带。

（3）轧机轧机是将热轧坯卷成钢卷的关键设备之一。

在轧机中，需要对辊子、压力、温度等参数进行严格控制，同时加装了自动控制系统、物流系统、质检设备等，以适应高效生产需要。

（4）切割机切割机主要用于将冷轧后的母卷切割成指定尺寸的薄板材料。

切割机通常具备高速度、高精确度、低噪音等特点，同时还能够较好地适应各种材料和规格。

薄板坯连铸连轧是生产热轧板卷的一项结构紧凑的短流程工艺，是继氧气转炉炼钢及连续铸钢之后，又一重大的钢铁产业的技术革命。

薄板坯连铸连轧是将传统的炼钢厂和热轧厂紧凑地压缩并流畅地结合在一起。

随着在大产业生产中的不断完善、不断发展，该工艺的节能和高效的特点突现出来，充分显示出该工艺的先进性、公道性和科学性，也给企业带来了巨大的经济效益。

薄板坯连铸连轧技术因众多的单位参与研究开发，已形成了各具特色的薄板坯连铸连轧生产工艺，如CSP、ISP、FTSR、CONROLL、TSP、QSP等。

其中推广应用最多的是CSP工艺。

各种薄板坯连铸连轧技术各具特色，同时又相互影响、相互渗透，并在不断地发展和完善。

一、三种薄板坯连铸连轧技术的各自现状:1.1 CSPCSP是由德国西马克公司开发的世界上最早投入工业化生产的薄板坯连铸连轧技术，自1989年在纽柯公司建成第一条生产线以来，随着技术的不断改进，该生产线不断发展完善，现已进入成熟阶段。

CSP技术的主要特点是：（1）采用立弯式铸机，漏斗型直结晶器，刚性引锭杆，浸入式水口，连铸用保护渣，电磁制动闸，液芯压下技术，结晶器液压振动，衔接段采用辊底式均热炉，高压水除鳞，第一架前加立辊轧机，轧辊轴向移动，轧辊热凸度控制，板形和平整度控制，平移二辊轧机等。

（2）可生产0.8mm或更薄的碳钢、超低碳钢。

（3）生产钢种包括：低碳钢、高碳钢、高强度钢、高合金钢及超低碳钢。

1.2 ISPISP是由德马克公司最早开发的，1992年1月在意大利阿尔维迪公司克雷莫纳厂建成投产，设计能力为50万吨/a。

它是目前最短的薄板坯连铸连轧生产线，主要技术特点是：（1）采用直弧型铸机，小漏斗型结晶器，薄片状浸入式水口，连铸用保护渣，液芯压下和固相铸轧技术，感应加热后接克雷莫纳炉（也可用辊底式炉），电磁制动闸，大压下量初轧机+带卷开卷+精轧机，轧辊轴向移动，轧辊热凸度控制，板形和平整度控制，平移式二辊轧机。

（2）生产线布置紧凑，不使用长的均热炉，总长度180m左右。

薄板坯连铸连轧技术综述薄板坯连铸连轧技术是一种高效、节能的钢铁生产工艺。

它将连铸和连轧两个过程有机地结合起来，使得钢铁生产的效率大大提高，并且能够生产出高品质的薄板材料。

本文将从连铸和连轧两个方面进行综述。

一、连铸技术连铸技术是将熔化的钢水连续铸造成坯料的过程。

与传统的浇铸工艺相比，连铸技术有以下优点：1.高效节能。

传统的浇铸工艺需要大量的能量来加热和冷却模具，而连铸技术可以将钢水连续铸造成坯料，减少了能量的消耗。

2.坯料质量好。

连铸技术可以使钢水在较短的时间内冷却凝固，形成细小的晶粒，从而提高坯料的机械性能和表面质量。

3.可控性强。

连铸技术可以通过调整铸模的结构和流动状态来控制坯料的形状和尺寸，满足不同用户的需求。

二、连轧技术连轧技术是将连铸坯料经过多道轧制后变成薄板材料的过程。

与传统的轧制工艺相比，连轧技术有以下优点：1.工艺流程简化。

传统的轧制工艺需要多次反复的轧制和退火处理，而连轧技术可以将这些过程有机地结合起来，减少了生产环节和能源消耗。

2.产品质量稳定。

连轧技术可以通过调整轧制工艺参数来控制薄板材料的厚度和表面质量，保证了产品质量的稳定性。

3.生产效率高。

连轧技术可以实现高速轧制，大大提高了生产效率和产量。

三、薄板坯连铸连轧技术的应用薄板坯连铸连轧技术已经广泛应用于钢铁生产领域。

它不仅可以生产高品质的薄板材料，而且还可以有效地节约能源和减少环境污染。

目前，国内外很多大型钢铁企业都采用了薄板坯连铸连轧技术，如宝钢、鞍钢、武钢等。

同时，随着技术的不断进步和创新，薄板坯连铸连轧技术将会有更广阔的应用前景。

薄板坯连铸连轧技术是一种高效、节能、高质量的钢铁生产工艺。

它在钢铁生产中发挥着越来越重要的作用，是推动钢铁产业可持续发展的重要手段之一。

薄板坯连铸连轧工艺与设备薄板坯连铸连轧工艺与设备的另一种表述在钢铁行业中，连铸连轧工艺是一种重要的生产方式，它将铸造和轧制两个关键过程相结合，用于生产高质量的薄板坯。

薄板坯连铸连轧工艺通过精确控制和优化生产参数，能够实现更高的生产效率和产品质量。

在本文中，我们将探讨薄板坯连铸连轧工艺与设备的另一种表述，并分享我对这个主题的观点和理解。

首先，让我们来了解薄板坯连铸连轧工艺的基本概念。

薄板坯连铸连轧是一种将铸造和轧制紧密结合的工艺，使用连续铸造机将熔融金属浇铸成坯料，然后通过连续轧机将坯料轧制成薄板。

这种工艺的优势在于能够减少中间工序、提高生产效率、降低能耗，并且可以生产更高质量的薄板产品。

接下来，让我们深入探讨薄板坯连铸连轧工艺的关键环节和设备。

首先是连铸工艺环节，它包括连铸机、结晶器、冷却器和拉幅机。

连铸机是整个连铸过程的核心设备，它通过结晶器将熔融金属逐渐凝固成坯料，并通过拉幅机将坯料拉伸至所需的尺寸。

在连铸过程中，关键的控制参数包括浇注速度、结晶器温度和坯料拉伸速度等，它们会直接影响坯料的质量和尺寸。

然后是连轧工艺环节，它包括轧机、冷却机和切割机。

轧机是将坯料经过多次轧制，逐渐压制成所需的薄板的关键设备。

在连轧过程中，轧机的参数设置和轧制力的控制是至关重要的，它们会直接影响薄板的厚度均匀性和机械性能。

冷却机则用于降低薄板的温度，并使其达到所需的硬度和强度。

最后，切割机将连续轧制的薄板切割成所需的长度。

综上所述，薄板坯连铸连轧工艺与设备的另一种表述是将铸造和轧制两个关键过程紧密结合，通过连续铸造机和连续轧机实现高效生产高质量的薄板产品。

在这个过程中，关键的控制参数和设备设置会直接影响产品的质量和性能。

对于工艺和设备的优化，需要综合考虑生产效率、质量要求和能源消耗等因素。

在我看来，薄板坯连铸连轧工艺是钢铁行业向高效、高质量生产转型的重要一环。

它通过精确控制和优化生产参数，实现了坯料的连续生产和轧制，大大提高了生产效率和产品质量。

薄板坯连铸连轧技术薄板坯连铸连轧是20世纪80年代末开发成功的新技术。

自1989年美国纽柯克拉兹维莱钢厂世界第一套薄板坯连铸连轧CSP生产线投产以来，该项技术发展很快，至今已建成和在建的薄板坯连铸连轧生产线（含中厚板坯连铸连轧）已近30条，生产能力达4000万吨以上，占热轧带钢总产量的11%。

薄板坯连铸连轧技术除SMS开发的CSP外还有DEMAG的QSP、DANIELI的FTSR和V AI的CONROL 等5种类型。

实践证明，它们具有三高（装备水平高、自动化水平高、劳动生产效率高）、三少（流程短工序少、布置紧凑占地少、环保好污染少）和三低（能耗低、投资低、成本低）等优点。

和传统工艺相比，薄板坯连铸连轧工艺还具有如下特点：⑴由于板坯厚度较薄，它在结晶器内冷却强度大，柱状晶短，铸态组织晶粒细化。

⑵直接轧制，取消了α—δ相变温度区的中间冷却，热轧变形在粗大奥氏体组织上直接进行，避免合金元素在板坯冷却过程中析出，而使成品组织得到弥散硬化和获得更精细、更均匀的金相组织。

⑶均热工艺、辊底炉式均热炉保证了板坯在轧制过程中头尾温度的均匀和稳定，而使带钢全长的力学性能和厚度公差均匀一致。

⑷强力高压水除鳞，保证带钢的表面质量。

⑸高精度动态液压压下厚度自动控制（HAGC）、板形和平直度自动控制（PCFC）、精确的宽度和温度自动控制使带钢的几何尺寸精度达到最高水平。

⑹较高的轧制温度、进精轧机的开轧温度一般控制在1100～1150℃，比常规轧机进精轧高100～150℃。

因此，即使精轧机架数少，也能更易轧制超薄热轧带钢。

⑺由于薄板坯连铸连轧机生产线的小时产量主要取决于连铸机的拉速和板坯宽度，因此轧制薄规格带钢不会像传统轧机那样受到很大影响。

薄板坯连铸连轧机的上述特点使其在产品质量和薄规格轧制上具有较大优势。

薄板坯连铸连轧技术综述薄板坯连铸连轧技术是一种先进的钢铁生产技术，它将连铸和连轧两个工序有机地结合在一起，实现了钢铁生产的高效、节能、环保和高质量。

本文将从薄板坯连铸连轧技术的原理、特点、应用和发展趋势等方面进行综述。

一、薄板坯连铸连轧技术的原理薄板坯连铸连轧技术是将连铸和连轧两个工序有机地结合在一起，实现了钢铁生产的高效、节能、环保和高质量。

其原理是：将熔融的钢水通过连铸机连续铸造成薄板坯，然后将薄板坯直接送入轧机进行连续轧制，最终得到所需的薄板产品。

这种技术不仅可以减少钢铁生产的能耗和环境污染，还可以提高钢铁产品的质量和生产效率。

二、薄板坯连铸连轧技术的特点1.高效节能：薄板坯连铸连轧技术将连铸和连轧两个工序有机地结合在一起，避免了传统钢铁生产中的多次加热和冷却过程，大大降低了能耗和生产成本。

2.环保节能：薄板坯连铸连轧技术可以减少钢铁生产中的二氧化碳、氮氧化物等有害气体的排放，降低了环境污染和对大气的负荷。

3.高质量：薄板坯连铸连轧技术可以实现钢铁产品的高质量生产，因为它可以避免传统钢铁生产中的多次加热和冷却过程，减少了钢铁产品的氧化和变形。

4.生产效率高：薄板坯连铸连轧技术可以实现钢铁产品的高效生产，因为它可以将连铸和连轧两个工序有机地结合在一起，减少了生产周期和生产成本。

三、薄板坯连铸连轧技术的应用薄板坯连铸连轧技术已经广泛应用于钢铁生产中，特别是在高端钢铁产品的生产中。

例如，汽车、航空航天、电子、建筑等领域的高端钢铁产品都可以采用薄板坯连铸连轧技术进行生产。

此外，薄板坯连铸连轧技术还可以用于生产高强度、高韧性、高耐磨性等特殊钢铁产品。

四、薄板坯连铸连轧技术的发展趋势随着钢铁生产技术的不断发展和进步，薄板坯连铸连轧技术也在不断地改进和完善。

未来，薄板坯连铸连轧技术将更加注重环保、节能和高效，同时还将更加注重钢铁产品的高质量和高附加值。

此外，薄板坯连铸连轧技术还将更加注重智能化和自动化，以提高生产效率和生产质量。

薄板坯连铸连轧工艺与设备薄板坯连铸连轧是一种用于生产薄板钢的高效工艺。

它以连续铸造和连续轧制钢材为主要特征，利用自动控制技术实现高效生产。

以下是薄板坯连铸连轧的工艺与设备分析。

工艺原理：薄板坯连铸连轧的工艺原理是先将钢液通过连铸机连续铸造成板坯，再通过热连轧机将板坯不断地轧制成薄板材，最终冷却成为薄板钢。

其中，连铸机采用高温流体力学模拟和液相结构模拟理论，通过模拟和优化连铸过程中的各项参数（如冷却水量、铸模间隙等）实现自动控制。

而热连轧机则采用高速旋转轧辊，通过实时纠偏技术保证铸坯能够保持恒定的厚度和宽度，以便连轧出高质量的薄板。

设备组成：薄板坯连铸连轧工艺涉及到许多关键设备，包括连铸机、热连轧机、辊道、处理设备等。

其中，连铸机是整个工艺中的核心设备，其性能直接影响到钢材质量和生产效率。

连铸机主要由铸机构、冷却装置、支撑架和电气控制系统等组成。

它通过先将钢液浇注到冷却结构中铸造成坯料，然后通过一系列的冷却器进行冷却，最终将坯料不断地冷却成固体。

热连轧机则采用四辊式卷板机，通过热连轧将铸坯压制成所需的薄板。

应用前景：薄板坯连铸连轧是一项高效率、高品质、节能环保的生产技术，结合了连铸和连轧两种现代化生产工艺的优点，具有广泛的应用前景。

在现代工业制造领域，它已成为生产高品质钢材的主要手段。

同时，薄板钢材也是许多工业领域所必需的，如汽车工业、建筑工程、船舶航运、家电制造等。

薄板坯连铸连轧工艺正不断地发展和完善，无论是在国内还是国际市场上，都有着广泛的应用前景。

综上所述，薄板坯连铸连轧工艺是一项高效率、高品质的生产技术，它通过优化工艺和改进设备，使钢材的生产效率和质量得到了显著提高。

该工艺在各行各业中都有着广泛的应用前景，将为现代工业制造提供更为可靠的质量保障和生产保障。

薄板坯连铸连轧技术培训讲义1. 引言薄板坯连铸连轧技术是一种先进的钢铁生产工艺，在钢铁制造过程中扮演着至关重要的角色。

本文档将介绍薄板坯连铸连轧技术的基本原理、流程和关键设备。

2. 基本原理薄板坯连铸连轧技术是将熔融的钢水通过连铸机连续铸造成为薄板坯，然后通过连轧机进行连续轧制，最终获得所需的薄板产品。

其基本原理如下：•连铸：钢水经过特殊的连铸机，在结晶器中快速冷凝，形成坯料，并通过辊道送至连轧机。

•连轧：坯料经过连轧机的一系列辊道，不断轧制变形，逐渐变薄并形成所需的薄板产品。

3. 工艺流程薄板坯连铸连轧工艺的主要流程包括连铸、坯料切割、连轧以及最终产品处理。

以下为具体步骤：3.1 连铸1.钢水预处理：熔融的钢水经过除杂、除气等预处理步骤，以提高钢水质量。

2.连铸开始：将预处理后的钢水注入连铸机的结晶器中，通过连续浇注形成连续的坯料。

3.结晶器冷却：结晶器中的冷却水快速冷凝坯料表面，促使坯料凝固和形成。

3.2 坯料切割1.坯料切割开始：连铸后的坯料通过切割机进行切割，得到所需长度的薄板坯。

2.切割方式：常见的切割方式为热切割和冷切割，根据材质和产品要求选择合适的方式。

3.3 连轧1.连轧机介绍：连轧机主要由多对辊道组成，用于将薄板坯逐渐轧制成所需的薄板产品。

2.轧制工艺：通过不断的轧制和辊道调整，使坯料逐渐变薄和延展，形成所需的薄板产品。

3.冷却处理：连轧后的薄板需要经过冷却设备进行冷却处理，以达到产品要求的硬度和性能。

3.4 最终产品处理1.张力控制：薄板产品在连轧过程中受到一定的拉力，需要通过张力控制系统进行控制，防止产生过大或过小的张力。

2.切边、打包：最后对薄板产品进行切边和打包，以便于运输和存储。

4. 关键设备薄板坯连铸连轧技术涉及到多种关键设备。

以下列举一些重要的设备：1.连铸机：用于将熔融的钢水连续浇注成坯料。

2.切割机：将连铸后的坯料按照所需长度进行切割。

3.连轧机：用于将坯料进行连续轧制，使其逐渐变薄并形成薄板产品。
