铝合金车轮设计及结构分析

概述铝合金轮毂的造型设计与结构铝材具有矿藏资源丰富、易加工、回收利用方便、密度小、强度高、耐蚀性好、导电导热性好等优点。

并且随着科学技术的不断发展，铝合金有着越来越丰富的应用空间。

在汽车制造业中，铝合金材料的运用可以使汽车自身重量大大降低，并且能够提升汽车性能，提高行驶速度，所以铝合金已经越来越多地运用到汽车制造业中。

本文就铝合金在汽车轮毂中的应用做简要探讨。

1 汽车轮毂的结构轮毂是介于汽车半轴和轮胎之间的用于承受汽车自重及外界载荷的旋转部件，轮毂的结构包括胎圈座、胎斗、轮缘、中心孔、安装凸台、中心线、通风口等。

但是组成轮毂最主要的两个部件还是轮辋和轮辐。

轮毂通过轮辋与轮胎配合的同时还通过轮辐与车桥连接，从而实现轮毂承载、行驶、转向、驱动和制动等作用。

1.1 轮辋轮辋，俗称轮圈，是车轮周边安装轮胎的部件，轮辋的规格很重要，因为它直接决定汽车可以用哪些轮胎。

常见的轮辋形式主要有深槽轮辋、平底轮辋、对开式轮辋、半深槽轮辋、整体式轮辋、平底宽式轮辋等。

此外，还可以根据组成轮辋的零件的数量，将轮辋分为一件式轮辋、两件式轮辋和三件式轮辋甚至四件式、五件式轮辋。

轮辋的设计和制造都有相应的标准，这关系着设计制造出来的轮辋是否能够与轮胎的使用相配合。

就目前而言，我国的轮辋在生产时都是按照按国家标准GB/T 3487-2005来生产。

1.2 轮辐轮辐介于轮辋和车轴之间，在轮毂中主要功能是支撑作用。

轮辐的构造是决定轮毂分类的基础，根据轮辐结构的差异，可以将轮毂分为辐板式轮毂和辐条式轮毂。

辐条式轮毂主要靠众多钢丝辐条来达到支撑重力。

辐条式轮毂的优点是通风散热优良，但是由于制作成本高，做工复杂不便于安装和维修，所以应用多见于高级轿车和赛车，很少应用在普通汽车上。

在普通的汽车中应用最广泛的还是辐板式轮毂，辐板的作用是连接轮辋和安装凸台。

轮辐的作用主要是起到重量支撑的作用，所以轮辐的形状在设计和制造的时候可以多种多样，并没有统一的要求。

本科学生毕业设计基于有限元分析的轿车铝合金车轮设计院系名称：汽车与交通工程学院专业班级：车辆工程07-1班学生姓名：沈维梁指导教师：石美玉职称：教授黑龙江工程学院二○一一年六月The Graduation Design for Bachelor's DegreeBased on Finite Element Analysis Design of Car Alloy WheelsCandidate：Shen WeiliangSpecialty：Vehicle EngineeringClass：B07-1Supervisor：Prof. Shi MeiyuHeilongjiang Institute of Technology2011-06·Harbin摘要轻量化是世界汽车工业发展的主要趋势，轻质材料铝及其合金等的使用是一种有效的途径。

目前，大部分汽车车轮已使用铝及其合金做作为材料，利用现代设计方法，在此基础上进一步实现车轮的轻量化则是本文的研究所在。

在研究了CAD软件Pro /E以及有限元分析软件ANSYS的功能及其主要特点后，着重进行了了应用ANSYS对铝合金车轮进行结构强度分析的具体过程。

首先使用Pro/E软件，按照轮辋的国家标准，建构车轮的实体模型;然后把模型导入ANSYS，按2005年中国汽车行业标准中的汽车轻合金车轮的性能要求和实验方法所规定的疲劳实验要求施加荷载;然后进行强度分析和模态分析，分析结果表明，车轮的最大应力远小于铝合金的许用应力，车轮的固有频率满足要求，存在进一步改进的可能和必要。

最后，改进车轮模型，改进结果表明，车轮的重量有了显著的减少。

利用CAE分析技术有助于提高汽车车轮的设计水平、缩短设计周期、减少开发成本。

该方法具有普遍性，适用于指导任何其言型号车轮的设计和分析。

关键词：铝合金车轮；结构设计；有限元分析；强度分析；模态分析ABSTRACTLightweight is the main trends of the world's automotive industry, lightweight materials such as the use of aluminum and its alloys is an effective way. At present, most automotive aluminum and its alloy wheels have been used to do as a material, using modern design methods, based on the further realization of this lightweight wheels is the Institute of this article.In the study of the CAD software Pro / E and ANSYS finite element analysis software functions and the main characteristics, the Emphasis was the application of ANSYS, the structural strength of aluminum alloy wheel analysis of the specific process.First ，uses the Pro / E software, according to the rim of the national standards, building wheel solid model; then the model into ANSYS, by 2005 China's auto industry standard in automotive light-alloy wheels and performance requirements and test methods under the fatigue test requirements defined load and then the strength analysis and the results showed that the wheel is much less than the maximum stress allowable stress of aluminum alloy, there is further improvement possible and necessary. Then, the improved wheel models, improved results show that the weight of the wheels have been significantly reduced.The results show that the use of CAE analysis technology helps improve the design of automobile wheel level, shorten design cycles, reduce development costs. The method is universal, applicable to any of his words and models to guide the design and analysis of the wheel.Key words: Aluminum Alloy Wheels; Structural Design; Finite Element Analysis; Strength Analysis; Modal Analysis目录摘要 (I)Abstract ............................................................................................................... I I 第1章绪论. (1)1.1课题研究的目的意义 (1)1.2铝合金车轮行业现状及发展趋势 (1)1.2.1铝合金车轮的发展及其现状 (1)1.2.2铝合金车轮的发展趋势 (3)1.3国内外研究方法 (4)1.4主要研究内容 (5)第2章车轮三维模型的建立 (6)2.1 Pro/E软件基础 (6)2.2车轮Pro/E模型的建立 (7)2.2.1车轮构造、种类及装配 (7)2.2.2 车轮三维模型建立过程 (9)2.3 本章小结 (15)第3 章车轮强度静态分析 (16)3.1 ANSYS软件基础 (16)3.2 Pro/E与ANSYS的接口创建 (17)3.3车轮几何模型的简化 (18)3.4 A356的材料特性 (18)3.5边界条件的处理 (18)3.6载荷的处理 (19)3.7车轮弯曲疲劳试验有限元模型 ............................................... 错误！未定义书签。

低压铸造铝合金车轮设计要点铝合金车轮具有质量轻、能耗低、散热快、减震性好、安全可靠、外观漂亮、图案丰富以及平衡性好等优点，被整车制造企业和广大车主所青睐。

我国铝合金轮毂的生产大多采用低压铸造工艺。

该工艺是在20世纪80年代后期由中信戴卡公司引进，经过20多年的发展，已经比较成熟。

但真正意义上的开发设计工作是在最近几年，随着我国整车制造水平的提升，才开始与整车开发同步进行设计。

车轮设计要点铝合金车轮的设计包括外观设计和工程设计。

车轮外观要与整车外观相匹配，车轮不仅是外观件，还是重要的安全部件，因此外观设计时就必须考虑工程要求。

一般情况下，在车轮进行外观设计时，工程人员也要参与，与造型设计师共同完成外观设计工作，以缩短车轮的开发周期。

现以大众车轮设计为例，具体分析低压铸造铝合金车轮设计中关注的要点。

大众车轮执行德国大众标准和欧盟的设计规范，主要考虑的方面有整车造型、车轮装配、车轮生产工艺和车轮试验。

1.整车造型车轮是整车的时尚装饰，是对整车外形设计的一种延伸，因此车轮造型作为整车造型的一部分，必须与整车的造型风格协调一致，给人以美感。

2.车轮装配车轮最终要装配到整车上，装配时与之相配合的零部件有轮胎、平衡块、刹车鼓、安装盘、安装螺栓和气门嘴。

铝合金车轮设计时注意的装配要点如下：（1）轮胎与铝合金车轮装配的轮胎一般情况下是无内胎的子午线轮胎，在轮胎与车轮轮辋之间形成一个封闭的空间。

大众车轮的轮辋结构执行欧洲轮辋标准——ETRTO标准，该标准对轮辋各部位的结构、尺寸做出了明确规定，在车轮设计时必须严格遵守。

同时，为防止车辆行驶过程中路肩石划伤车轮表面（路肩石的高度标准为150mm），要求车轮正面不能超出轮胎外侧面，一般要缩进2.5mm以上。

（2）平衡块平衡块的作用是使车轮在高速旋转下保持平衡，避免车辆在行驶过程中抖动和方向盘振动，提高车辆的舒适性。

车轮设计时，要求平衡块与刹车鼓之间的间隙不小于3mm。

（3）刹车鼓在车辆行驶过程中，车轮是旋转的，刹车鼓是静止的，因此在车轮设计时要保证车轮内表面与刹车鼓之间有一定的间隙，一般控制在3mm以上。

《铝合金轮毂的力学性能及有限元分析》篇一一、引言随着汽车工业的快速发展，铝合金轮毂因其轻量化、高强度、耐腐蚀等优点，逐渐成为现代汽车的重要部件。

了解铝合金轮毂的力学性能及其在各种工况下的应力分布，对于提高轮毂的设计水平、保障行车安全具有重要意义。

本文将针对铝合金轮毂的力学性能进行探讨，并运用有限元分析方法对其力学行为进行深入研究。

二、铝合金轮毂的力学性能铝合金轮毂的力学性能主要表现在其抗拉强度、屈服强度、延伸率及硬度等方面。

这些性能参数决定了轮毂在承受外力时的变形程度和抗破坏能力。

1. 抗拉强度与屈服强度：铝合金轮毂的抗拉强度和屈服强度是评价其承载能力的重要指标。

抗拉强度表示轮毂在拉伸过程中能够承受的最大力，而屈服强度则反映了轮毂在应力作用下的塑性变形能力。

2. 延伸率：延伸率是衡量铝合金轮毂塑性变形能力的重要参数。

高延伸率的轮毂在受到冲击时能够更好地吸收能量，降低破坏风险。

3. 硬度：铝合金轮毂的硬度与其耐磨性、抗冲击性密切相关。

适当的硬度可以保证轮毂在使用过程中不易磨损、不易变形。

三、有限元分析方法在铝合金轮毂中的应用有限元分析是一种有效的数值模拟方法，可用于研究铝合金轮毂在各种工况下的应力分布、变形及破坏模式。

通过建立轮毂的有限元模型，可以对其进行分析和优化。

1. 建立有限元模型：根据铝合金轮毂的实际结构，建立精确的有限元模型。

模型中应包括轮毂的各部分结构、材料属性及边界条件等。

2. 施加载荷及约束：根据轮毂在实际使用中可能承受的载荷，如重力、刹车力、侧向力等，在有限元模型上施加相应的载荷及约束。

3. 求解及后处理：通过有限元软件进行求解，得到轮毂在各种工况下的应力分布、变形及破坏模式。

对结果进行后处理，提取所需的数据及图表。

四、铝合金轮毂的力学行为分析通过有限元分析，可以深入了解铝合金轮毂在各种工况下的力学行为。

例如，在高速行驶过程中，轮毂所受的应力分布情况；在刹车过程中，轮毂的变形及应力集中情况等。

《铝合金轮毂的力学性能及有限元分析》篇一一、引言铝合金轮毂以其轻量化、高强度和良好的抗腐蚀性等特点，在现代汽车工业中得到了广泛应用。

了解铝合金轮毂的力学性能和通过有限元分析（FEA）进行结构优化，对于提升汽车性能、保障行车安全具有重要意义。

本文将探讨铝合金轮毂的力学性能及其有限元分析方法。

二、铝合金轮毂的力学性能1. 轻量化与高强度铝合金轮毂的主要优点之一是其轻量化与高强度。

铝合金材料具有较低的密度，能够有效降低汽车整车的重量，从而提高燃油经济性。

同时，其高强度保证了轮毂在承受重载和冲击时能够保持结构的完整性。

2. 抗腐蚀性铝合金具有良好的抗腐蚀性，能够抵抗潮湿、盐雾等恶劣环境的侵蚀，延长了轮毂的使用寿命。

此外，铝合金轮毂的表面处理技术如喷涂、电镀等也能进一步提高其抗腐蚀性能。

三、铝合金轮毂的有限元分析有限元分析是一种有效的工程分析方法，可以用于研究铝合金轮毂的力学性能和结构优化。

通过建立轮毂的三维模型，并利用有限元软件进行网格划分、材料属性定义、边界条件设定等步骤，可以对轮毂进行详细的力学分析。

1. 网格划分与材料属性定义在有限元分析中，首先需要对轮毂进行网格划分，将轮毂划分为若干个小的有限元单元。

然后根据铝合金的材料属性，如弹性模量、泊松比、屈服强度等，为每个单元赋予相应的材料属性。

2. 边界条件设定与加载在有限元分析中，需要设定边界条件，如约束、载荷等。

约束条件通常根据轮毂在实际使用中的固定方式来设定。

载荷则包括轮毂承受的重力、离心力、风阻等。

通过施加这些边界条件，可以模拟轮毂在实际使用中的受力情况。

3. 力学性能分析通过对轮毂进行有限元分析，可以得到其在各种工况下的应力、应变、位移等力学性能参数。

这些参数可以帮助我们了解轮毂的承载能力、刚度、抗疲劳性能等，为结构优化提供依据。

四、结构优化与改进通过有限元分析得到的力学性能参数，可以对铝合金轮毂的结构进行优化和改进。

例如，可以通过调整轮毂的厚度、形状、加强筋的位置和数量等，来提高其承载能力和抗疲劳性能。

铝合金车轮结构设计有限元分析与实验研究铝合金车轮结构设计有限元分析与实验研究摘要：随着汽车工业的发展，轻量化设计成为将来汽车工程的一个重要方向。

车轮作为汽车的重要组成部分之一，其结构设计直接关系到汽车的性能和安全。

本文旨在通过有限元分析与实验研究的方法，探索铝合金车轮结构设计的优化方案，以达到轻量化和高强度的目标。

关键词：铝合金车轮、有限元分析、实验研究、结构设计 1. 引言随着汽车工业的不断发展，节能减排、环境友好以及安全性能成为汽车设计的重要关注点。

由于铝合金材料具有轻质、高强度、抗腐蚀等优势，因此在汽车制造领域得到广泛应用。

车轮作为汽车的关键组成部分之一，其结构设计对车辆的操控性能、燃油经济性以及乘坐舒适性等方面有着重要影响。

2. 有限元分析有限元分析是一种通过将实际结构离散化为有限个单元，采用数值计算方法对结构进行力学分析的方法。

本文选择ANSYS软件进行有限元分析，模拟铝合金车轮在不同载荷情况下的应力、应变分布。

3. 实验研究为了验证有限元分析的结果，本文进行了一系列的实验研究。

首先，通过采用合适的材料与工艺条件，制备出铝合金车轮样品。

然后，在实验室环境下，模拟真实道路条件进行加载实验，测量并记录车轮在不同载荷情况下的应力、应变数据。

最后，将实验结果与有限元分析的结果进行对比，验证有限元分析的准确性。

4. 结果与讨论基于有限元分析和实验研究的结果，发现在铝合金车轮的结构设计中，提高轮辐与轮毂的连接方式对车轮的强度和刚度具有重要影响。

通过优化连接方式，可以提高车轮的整体强度和刚度，提高其承载能力和抗疲劳性能。

此外，选用合适的铝合金材料以及适当的加工工艺，也能够有效地提高车轮的强度和刚度。

5. 结论本研究通过有限元分析和实验研究的方法，探索了铝合金车轮结构设计的优化方案。

结果表明，在设计铝合金车轮时，合理选择轮辐与轮毂的连接方式、选用适当的铝合金材料以及优化加工工艺等因素都对车轮的强度和刚度具有重要影响。

《铝合金轮毂的力学性能及有限元分析》篇一一、引言随着汽车工业的快速发展，铝合金轮毂因其轻量化、耐腐蚀性以及良好的成形性能等优势，已经成为了现代汽车制造业的标配。

为了更全面地理解铝合金轮毂的力学性能和其在各种条件下的应力分布，有限元分析（FEA）已成为不可或缺的辅助手段。

本文旨在研究铝合金轮毂的力学性能及其在有限元分析中的应用。

二、铝合金轮毂的力学性能铝合金轮毂的力学性能主要体现在其抗拉强度、屈服强度、冲击韧性以及疲劳强度等方面。

这些性能的优劣直接决定了轮毂的安全性和使用寿命。

1. 抗拉强度和屈服强度：铝合金的抗拉强度和屈服强度是衡量其抵抗外力破坏能力的关键指标。

铝合金轮毂通常需要具备较高的抗拉和屈服强度，以保证在高速行驶和复杂路况下不会发生断裂或变形。

2. 冲击韧性：冲击韧性是指材料在受到冲击载荷时吸收能量并保持其完整性的能力。

铝合金轮毂需要具备良好的冲击韧性，以应对突发情况如碰撞等。

3. 疲劳强度：由于轮毂需要长期承受车辆重力和路面反作用力等循环载荷，因此其疲劳强度也是一项重要的力学性能指标。

优质的铝合金轮毂应具备较高的疲劳强度，以延长其使用寿命。

三、有限元分析在铝合金轮毂中的应用有限元分析（FEA）是一种通过数值计算方法对实际物理系统进行模拟的技术。

在铝合金轮毂的设计和优化过程中，有限元分析具有重要的应用价值。

1. 模型建立：首先，根据铝合金轮毂的实际尺寸和结构，建立精确的有限元模型。

模型中需要考虑轮毂的材料属性、边界条件以及载荷情况等因素。

2. 材料属性定义：在有限元模型中，需要定义铝合金的材料属性，如弹性模量、泊松比、密度、抗拉强度、屈服强度等。

这些属性将直接影响有限元分析的结果。

3. 载荷和边界条件设置：根据实际工作情况，设置轮毂所受的载荷和边界条件。

如车辆重力、路面反作用力、轮胎与轮毂之间的摩擦力等。

4. 求解和分析：通过求解有限元方程，得到轮毂在各种工况下的应力、应变、位移等结果。

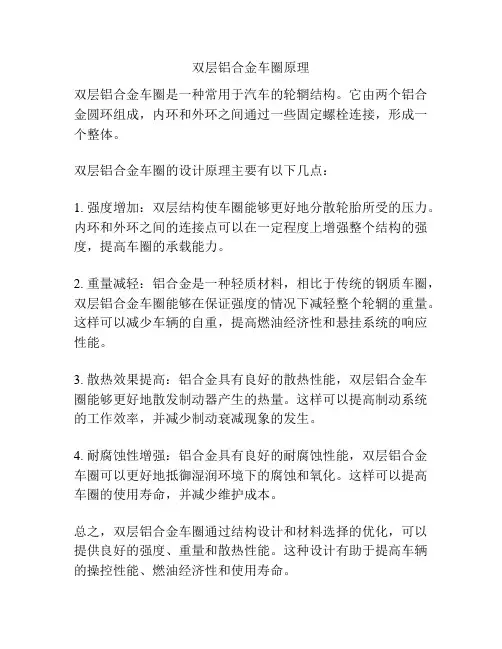

双层铝合金车圈原理
双层铝合金车圈是一种常用于汽车的轮辋结构。

它由两个铝合金圆环组成，内环和外环之间通过一些固定螺栓连接，形成一个整体。

双层铝合金车圈的设计原理主要有以下几点：
1. 强度增加：双层结构使车圈能够更好地分散轮胎所受的压力。

内环和外环之间的连接点可以在一定程度上增强整个结构的强度，提高车圈的承载能力。

2. 重量减轻：铝合金是一种轻质材料，相比于传统的钢质车圈，双层铝合金车圈能够在保证强度的情况下减轻整个轮辋的重量。

这样可以减少车辆的自重，提高燃油经济性和悬挂系统的响应性能。

3. 散热效果提高：铝合金具有良好的散热性能，双层铝合金车圈能够更好地散发制动器产生的热量。

这样可以提高制动系统的工作效率，并减少制动衰减现象的发生。

4. 耐腐蚀性增强：铝合金具有良好的耐腐蚀性能，双层铝合金车圈可以更好地抵御湿润环境下的腐蚀和氧化。

这样可以提高车圈的使用寿命，并减少维护成本。

总之，双层铝合金车圈通过结构设计和材料选择的优化，可以提供良好的强度、重量和散热性能。

这种设计有助于提高车辆的操控性能、燃油经济性和使用寿命。

铝合金汽车用轮毂的研发与制造一、引言随着人们对汽车外观的不断追求和对行驶舒适感的提高，轮毂成为了一项重要的汽车装饰品，铝合金汽车用轮毂因其良好的耐腐蚀性、强度和轻量化等特点受到人们的喜爱，是目前市场上广泛应用的一种轮毂材质。

本文将就铝合金汽车用轮毂的研发与制造进行探讨。

二、铝合金汽车用轮毂材料的特点铝合金轮毂材料以其具有强度高、重量轻、耐腐蚀性好、加工性能优良、较高的综合使用性能等特点，成为了高档汽车车轮的必选材料。

在铝合金轮毂中，常用的材料有铝硅合金、铝镁合金、铝镁硅合金等。

其中，铝镁合金被普遍应用于高档轿车和跑车的轮毂上，因其高强度和轻量化的特性被广泛推广使用。

三、铝合金轮毂的研发1. 铝合金轮毂的设计铝合金汽车用轮毂的设计必须在轮辋的强度、振动性、制动效应和风阻等方面进行考虑，以满足多样化的使用需求。

通过计算机辅助设计软件和有限元分析技术等手段，设计师可以分析和模拟轮毂的受力情况和振动特性，并确定最优的结构设计方案，以满足各种工况条件下的使用需求。

2. 铝合金轮毂的模具制作铝合金轮毂的生产首先需要制作模具，模具的设计和制作直接影响到铝合金轮毂的生产质量和生产效率。

通过采用先进的数控加工技术和模具材料，可以提高模具精度和硬度等关键指标，同时也可以降低模具制造的时间成本和生产成本。

3. 铝合金轮毂的热成型铝合金轮毂的成型过程中，采用热成型技术可以提高制品的强度和韧性，并有效减少轮毂表面的氧化层，以保证轮毂的表面质量和外观。

在热成型过程中，需要控制铝合金的加热温度和放冷速度，使其在成型过程中达到理想的物理性能。

四、铝合金轮毂的制造工艺1. 铝合金轮毂的铸造工艺铝合金轮毂的铸造工艺是主要工艺之一，它采用铸造机进行生产，一次成型后不需要进行后续加工处理，成品率高、生产效率高。

但是，铸造工艺会影响到铝合金轮毂的性能和表面粗糙度。

目前，采用新一代铸造技术，如高压铸造和低压铸造等，可以提高铸造质量和生产效率。

汽车铝合金轮毂的设计与加工第一章：引言随着汽车工业的迅速发展，汽车轮毂的设计与加工变得日益重要。

在车辆的性能和外观方面，轮毂是至关重要的组成部分之一。

汽车铝合金轮毂由于具有良好的轻量化和高强度特性而备受青睐。

因此，对于汽车铝合金轮毂的设计和加工技术，得到了广泛关注。

第二章：汽车铝合金轮毂的材料性能汽车铝合金轮毂的材料应具有高强度、高耐腐蚀性和耐磨损性。

其材料通常采用高强度铝合金，例如7系列铝合金，包括7075、7050和7068。

与其他铝合金相比，7系列铝合金具有更高的强度、硬度和疲劳寿命。

另外，这种铝合金还具有良好的耐腐蚀性和耐热性。

第三章：汽车铝合金轮毂的设计汽车铝合金轮毂的设计需要考虑许多因素，例如材料强度、几何形状和重量。

轮毂的几何形状应该满足美观、高强度和良好的重心平衡的要求。

为此，设计者通常采用CAD或3D模型软件来进行设计和测试。

在设计方面，需要注意几个关键因素：1. 轮毂的尺寸和轮距：轮毂的尺寸和轮距需与车身匹配，以确保适当的车辆外观和性能。

2. 轮毂的几何形状：轮毂的几何形状应具有良好的强度和重心平衡，以提供高性能和安全性。

3. 材料的选择：选择高强度和耐腐蚀性的铝合金材料，以确保轮毂具有适当的强度和寿命。

第四章：汽车铝合金轮毂的加工技术汽车铝合金轮毂的加工技术包括铸造、锻造、压力减小、挤压和精密加工等。

其中，铸造是最常用的加工技术，由于其成本低、生产效率高和加工精度可控。

以下是铸造过程的一些关键步骤：1. 模具制备：制备轮毂的模具，根据轮毂的几何形状，制造出合适的模具。

模具中还包括通风系统，以确保铝熔体在模具内流动和凝固时，气泡可以顺畅排出。

2. 熔炼和浇注：将铝合金材料投入熔炉中并使其熔化，然后将熔体倒入轮毂的模具中。

3. 冷却和固化：待铝熔体冷却凝固后，将其从模具中取出。

这样的轮毂尚需进行轧制、剪切、钻孔等精密加工，以达到要求尺寸和形状。

第五章：结论汽车铝合金轮毂的设计和加工技术对于汽车性能和外观都至关重要。

探究铝合金汽车轮毂的结构设计及优化措施摘要：随着社会的发展，汽车已经走向了千家万户。

汽车的轮毂类型很多，而铝合金汽车轮毂因具有重量轻、散热快等优点，深受广大车主的青睐。

本文以铝合金轮毂的发展现状为着手点，分析了铝合金轮毂结构设计的技术优点和存在的问题，针对存在的问题提出个性化的优化措施。

关键词：铝合金；汽车轮毂；结构设计；优化措施一部汽车的轮子由轮毂和轮胎两个部分组成，汽车轮子支撑着整部汽车的重量，对汽车的正常行驶起着决定性的作用。

随着铝合金轮毂技术逐渐成熟，铝合金轮毂已经逐渐成为衡量一部汽车好坏的重要标志。

同时，轮毂的寿命对汽车的安全性发挥着至关重要的作用，铝合金轮毂以优良的品质在汽车轮毂领域独占鳌头，对汽车轮毂的发展产生了深远的影响。

一、铝合金汽车轮毂概述铝合金汽车轮毂是1980年以后发展起来的一种新型的轮毂品种，它的一体化功能强，造型美观。

在20世纪90年代以后在轿车行业已经得到了广泛的应用。

如今，铝合金汽车轮毂已经成为了衡量汽车质量的重要标志，在能源紧张和环境问题日益严重的今天，铝合金轮毂还因具有节能环保的优点在汽车行业也被充分利用，铝合金轮毂所用的铝合金是能被回收利用的，可以有效节约能源。

另外，铝合金轮毂还有具有重量轻、强度大和散热快的优点。

调查发现每只铝合金轮毂的重量要比钢轮毂轻2公斤左右，重量轻就意味着汽车在行驶的过程中惯性小，速度快。

铝合金轮胎还具有散热快的优点，汽车即使长时间行驶，车轮的温度也不会太高，有效减少了爆胎率。

铝合金轮毂的强度大，同样重量的轮毂放在一起，铝合金轮毂的耐用度要高很多。

二、铝合金轮毂的结构设计要点一个完整的轮毂由轮辋和轮辐两个部分组成。

在轮毂结构设计的过程中要注意以下几个方面的要点：（1）在轮胎的暗转个过程中一定要注意中心孔、螺栓孔和螺母座等轮胎与轮毂连接部位之间的关系，通常情况下将拧紧的螺栓均匀传递至安装面部位。

螺栓孔一定要做成锥形的，中心孔一定要设计好间隙，防止轮毂锈死。

《铝合金轮毂的力学性能及有限元分析》篇一一、引言随着汽车工业的快速发展，铝合金轮毂因其轻量化、高强度、耐腐蚀等优点，逐渐成为现代汽车制造中不可或缺的一部分。

本文旨在探讨铝合金轮毂的力学性能及其有限元分析，以揭示其在实际应用中的性能表现及优化方向。

二、铝合金轮毂的力学性能1. 材料特性铝合金轮毂的主要材料为铝基合金，具有较高的比强度和比刚度。

其材料特性包括良好的塑形、抗腐蚀性以及热稳定性。

此外，铝合金的导热性能也优于其他金属材料，有利于轮毂的散热。

2. 力学性能指标铝合金轮毂的力学性能主要表现在其抗拉强度、屈服强度、延伸率、冲击韧性等方面。

这些指标直接决定了轮毂在使用过程中的安全性和耐久性。

在生产过程中，需严格控制材料的质量和加工工艺，以确保轮毂的力学性能达到设计要求。

三、有限元分析方法有限元分析是一种常用的工程分析方法，通过将连续体离散化为有限个单元，求解各单元的近似解，进而得到整个结构的解。

在铝合金轮毂的力学性能分析中，有限元分析可以有效地模拟轮毂在实际使用过程中的应力、应变、位移等行为，为优化设计提供依据。

四、铝合金轮毂的有限元分析1. 模型建立根据铝合金轮毂的实际结构，建立有限元模型。

在模型中，需考虑轮毂的几何形状、材料属性、边界条件等因素。

同时，为提高分析精度，需对关键部位进行网格细化。

2. 加载与约束根据实际使用情况，对轮毂施加相应的载荷和约束。

如考虑轮毂在行驶过程中受到的径向力、侧向力、弯曲力等，以及与轮胎之间的相互作用力等。

在有限元模型中，需对这些载荷和约束进行合理设置，以模拟实际使用情况。

3. 求解与分析通过有限元软件进行求解，得到轮毂在各种工况下的应力、应变、位移等结果。

通过对这些结果进行分析，可以了解轮毂在实际使用过程中的受力情况和变形情况，为优化设计提供依据。

五、结论与展望通过本文的分析可知，铝合金轮毂具有优良的力学性能和较高的安全性。

有限元分析方法可以有效地模拟轮毂在实际使用过程中的行为，为优化设计提供依据。

铝合金轮毂的结构优化及试验分析摘要：针对铝合金轮毂有限元分析模型中的应力集中和强度富余情况，利用ANSYS软件对其进行结构优化，使其应力分布更加合理，达到了提高材料的利用率和减轻自重的目的。

优化后的轮毂通过了弯曲疲劳试验、径向疲劳试验和冲击试验，且试验结果与有限元分析结果基本吻合，从而论证了该轮毂研发途径的可行性。

关键词：铝合金轮毂；结构优化；疲劳试验；ANSYS软件铝合金轮毂具有质量轻、散热性好、缓冲和吸震性好、造型美观、易加工、耐腐蚀等优点，能够降低油耗，并提高车轮的寿命。

但国内铝合金车轮普遍存在设计周期长，制造成本高等问题。

在设计阶段采用有限元分析技术，可以较早发现产品在设计中存在的潜在缺陷并及时修改，不仅可以缩短产品的试制周期，而且能提高产品的可靠性。

本课题以工程应用为目的，基于ＡＮＳＹＳ软件，对铝合金车轮毂进行了模拟仿真及结构优化，旨在获得质量轻、强度高的铝合金轮毂。

1轮毂有限元分析轮毂有限元分析时，只考虑试验工况下产生的结构应力的作用。

在行驶过程中，轮毂支撑整个车身，因此，在有限元分析时要考虑支撑和载荷的影响，所受载荷主要有弯矩载荷、紧固螺栓对轮毂产生的预紧力和高速旋转时轮毂产生的径向载荷。

以弯矩载荷为例，使用ANSYS软件中的Functions功能，对轮辋侧面半圆周施加载荷。

经过ANSYS后处理，可以得到轮毂应力云图和轮毂应变云图，可看出，轮毂应力分布不均匀，虽然由于加载方式的影响，在轮辋的部分地方产生应力集中，但最大的应力出现在轮毂中轮辐和轮辋的连接部分。

最大应力值为110MPa，远远小于铝合金材料的许用屈服强度[σ]=240MPa。

因此，轮毂强度富余程度很高，存在着进一步优化的潜力。

2铝合金轮毂结构优化利用ANSYS优化分析理论中参数化优化方法，对铝合金轮毂结构尺寸进行优化设计。

在满足轮毂强度和刚度使用条件的前提下，采用求解轮毂质量最小的设计方案。

结构优化中包括设计变量、状态变量目标函数等数学概念。

铝合金汽车轮毂结构设计及优化随着汽车工业的发展，汽车轮毂的设计与优化成为了提升汽车性能和降低能耗的关键因素。

铝合金汽车轮毂具有重量轻、强度高、散热性好等优点，因此得到了广泛的应用。

本文将介绍铝合金汽车轮毂的结构设计及优化方案，旨在提高轮毂的性能和降低制造成本。

铝合金汽车轮毂结构主要包括轮辋和轮辐两部分。

轮辋是轮胎的安装部分，通常由一个或多个轮缘和轮毂组成。

轮辐是连接轮辋和轮毂的部分，其主要作用是分散载荷并增加结构强度。

铝合金汽车轮毂结构设计需要考虑的因素包括强度、刚度、散热性和轻量化等。

强度和刚度是保证汽车行驶安全性的关键因素，而散热性则是防止轮胎过度发热从而提高使用寿命的重要因素。

在轻量化方面，通过优化结构设计来减少材料的使用量，可有效降低汽车的能耗。

轮辋结构的优化主要包括减小轮缘厚度、增加轮缘高度和优化轮胎安装面形状。

通过这些改进，可以减小轮胎的径向截面积，从而降低轮胎转动时的风阻和滚阻，提高汽车的燃油经济性。

轮辐设计的优化主要包括采用高强度材料、改进轮辐形状和增加轮辐数量。

采用高强度材料可有效提高轮辐的强度和刚度，改进轮辐形状则能够提高结构的稳定性和散热性，增加轮辐数量则能更好地分散载荷。

轮毂尺寸和壁厚的优化主要包括减小轮毂直径、减小轮毂壁厚和增加轮毂通风孔。

减小轮毂直径可有效降低轮胎的截面积，从而降低风阻和滚阻，减小簧下质量；减小轮毂壁厚则能降低轮毂重量，增加轮毂通风孔则是为了提高散热性能。

为评估铝合金汽车轮毂性能，我们进行了以下实验：我们对优化前后的铝合金汽车轮毂进行了强度测试，测试结果显示，优化后的轮毂强度明显高于优化前，能够满足汽车行驶过程中的各种工况要求。

通过对比优化前后的铝合金汽车轮毂在多种工况下的形变量，我们发现优化后的轮毂刚度有了显著提升，从而提高汽车的操控稳定性和乘坐舒适性。

在散热性能测试中，我们对比了优化前后的铝合金汽车轮毂在不同行驶状态下的温度变化，结果显示优化后的轮毂散热性能明显优于优化前，有效避免了轮胎过度发热而受到损害的情况。
