结构⼒学习题集（下）_结构的动⼒计算习题与答案第九章结构的动⼒计算⼀、判断题：1、结构计算中，⼤⼩、⽅向随时间变化的荷载必须按动荷载考虑。
2、仅在恢复⼒作⽤下的振动称为⾃由振动。
3、单⾃由度体系其它参数不变，只有刚度EI 增⼤到原来的2倍，则周期⽐原来的周期减⼩1/2。
4、结构在动⼒荷载作⽤下，其动内⼒与动位移仅与动⼒荷载的变化规律有关。
5、图⽰刚架不计分布质量和直杆轴向变形，图a 刚架的振动⾃由度为2，图b 刚架的振动⾃由度也为2。
6、图⽰组合结构，不计杆件的质量，其动⼒⾃由度为5个。
7、忽略直杆的轴向变形，图⽰结构的动⼒⾃由度为4个。
8、由于阻尼的存在，任何振动都不会长期继续下去。
9、设ωω,D 分别为同⼀体系在不考虑阻尼和考虑阻尼时的⾃振频率，ω与ωD 的关系为ωω=D 。
⼆、计算题：10、图⽰梁⾃重不计，求⾃振频率ω。
l l /411、图⽰梁⾃重不计，杆件⽆弯曲变形，弹性⽀座刚度为k ，求⾃振频率ω。
12、求图⽰体系的⾃振频率ω。
l l0.5l 0.513、求图⽰体系的⾃振频率ω。
EI = 常数。
ll 0.514、求图⽰结构的⾃振频率ω。
l l15、求图⽰体系的⾃振频率ω。
EI =常数，杆长均为l 。
16、求图⽰体系的⾃振频率ω。
杆长均为l 。
17、求图⽰结构的⾃振频率和振型。
l /218、图⽰梁⾃重不计，W EI ==??2002104kN kN m 2,，求⾃振圆频率ω。
B2m2m19、图⽰排架重量W 集中于横梁上，横梁EA =∞，求⾃振周期ω。
EIEIW20、图⽰刚架横梁∞=EI 且重量W 集中于横梁上。
求⾃振周期T 。
EIEIWEI 221、求图⽰体系的⾃振频率ω。
各杆EI = 常数。
a aa22、图⽰两种⽀承情况的梁，不计梁的⾃重。
求图a 与图b的⾃振频率之⽐。
l /2/2(a)l /2l /2(b)23、图⽰桁架在结点C 中有集中重量W ，各杆EA 相同，杆重不计。
求⽔平⾃振周期T 。
“结构力学I”课程标准课程名称：结构力学I英文名称：Structural Mechanics I课程代码：课程类别：专业教育必修课程（专业核心课程）课程学时：56课程学分：3.5适用专业：土木工程先修课程：高等数学、理论力学、材料力学等授课学院：建筑工程学院教研室：土木工程教研室制定人：赵腾飞、袁立群、孟昭博审定人：张绪涛、孟昭博、崔诗才一、课程性质《结构力学I》是土木工程专业必修的专业核心课程之一，将为后续专业课程学习打下良好的基础。
通过本课程的学习，学生在理论力学和材料力学的基础上可以进一步掌握分析计算杆件体系的基本原理和方法，了解各类结构的受力性能，培养学生结构分析与计算的能力，为学习有关专业课程及进行结构设计和科学研究打下基础，并能够应用结构力学基本理论和方法解决工程实际问题。
二、目标要求（一）总体目标掌握结构在荷载、支座移动等因素作用下结构强度、刚度等的分析、计算方法；掌握结构的合理组成形式及分析方法；熟悉结构力学相关的基本概念，了解近似计算方法、了解计算结构力学的相关分析方法。
在头脑中初步建立结构的力学思维方式，能正确应用力学知识对结构的强度、刚度以及结构合理组成进行分析。
（二）具体目标1.知识目标（1）能理解结构力学的一般概念及结构受力、变形等特点；（2）能正确建立力学相关计算模型并对其进行结构几何组成分析；（3）能正确利用多种方法对结构进行受力分析、绘制相应的内力图；（4）能正确通过虚功法求解结构的位移，并能大致绘制结构的变形图。
2.能力目标（1）能熟练计算、绘制静定结构、超静定结构的内力；（2）能熟练求出指定截面的广义位移；（3）能判别平面杆系结构的几何组成合理性。
3.素质目标（1）能将力学知识应用于实际工程中，着力培养工程实践能力；（2）引入前延、后续课程，做好课程衔接，形成课程体系，为后学专业课学习打好基础；（3）培养学生的受力概念、直观受力感觉和力学意识，勇于担当结构安全和经济两大重任。
第12章 结构动力学复习思考题1．怎样区别动力荷载与静力荷载？动力计算与静力计算的主要差别是什么？答：（1）静力荷载：指施力过程缓慢，不致使结构产生显著的加速度，因而可以略去惯性力影响的荷载；动力荷载：指将使结构产生不容忽视的加速度，因而必须考虑惯性力的影响的荷载。
主要差别在于是否考虑惯性力的影响。
（2）计算上的差别：①计算式中是否加入惯性力的数值；②静力计算时，结构处于平衡状态，荷载的大小、方向、作用点及由它引起的结构的内力、位移等各种量值都不随时间而变化；而动力计算时，结构将发生振动，各种量值均随时间而变化；③动力分析方法常与荷载类型有关，而静力分析方法与荷载类型无关。
2．何谓结构的振动自由度？它与机动分析中的自由度有何异同？如何确定结构的振动自由度？答：（1）结构振动的自由度是指结构在弹性变形过程中确定全部质点位置所需的独立参数的数目。
（2）机动分析中的自由度简称静力自由度（又称动力自由度）。
①两者相同点：在数学意义上是一致的，都是强调体系空间质量所需的几何参量的个数。
②不同点：静力自由度是机构移动即刚体位移，排除了各个组成部件的变形运动；而动力自由度是变形位移导致机构位置改变，即体系变形过程质量的运动自由度。
（3）确定结构振动自由度的两种方法：①直接由确定质点位置所需的独立参数数目来判定；②加入最少数量的链杆以限制刚架上所有质点的位置，则该刚架的振动自由度数目即等于所加入链杆的数目。
3．建立振动微分方程有哪两种基本方法？每种方法所建立的方程代表什么条件？答：（1）建立振动微分方程的两种基本方法：刚度法和柔度法。
（2）刚度法代表力的平衡条件，柔度法代表变形协调条件。
4．为什么说结构的自振频率和周期是结构的固有性质？怎样改变它们？答：（1）自振频率和周期是结构的固有性质的原因：结构的自振频率和周期只取决于结构自身的质量和刚度，反映着结构固有的动力特性，而外部干扰力只能影响振幅和初相角的大小并不能改变结构的自振频率。
第12章简单机械考点梳理考点1 杠杆1、杠杆(1)定义：一根硬棒,在力的作用下如果能够绕着固定点转动,这根硬棒就叫杠杆。
(2)杠杆五要素：支点O：杠杆绕着其转动的固定点；动力F1：使杠杆转动的力；阻力F2：阻碍杠杆转动的力；动力臂l1：支点到动力作用线的距离；阻力臂l2：支点到阻力作用线的距离。
2、杠杆的平衡条件(1)杠杆平衡：当有两个力或几个力作用在杠杆上时,若杠杆保持静止或匀速转动,则杠杆平衡。
(2)平衡条件：动力×动力臂＝阻力×阻力臂,即F1l1＝F2l2。
3、杠杆的分类(1)省力杠杆：动力臂大于阻力臂的杠杆叫做省力杠杆,杠杆平衡时,其动力小于阻力。
省力杠杆省力,但费距离。
(2)费力杠杆：动力臂小于阻力臂的杠杆叫做费力杠杆,杠杆平衡时,其动力大于阻力。
费力杠杆虽费力,但省距离。
(3)等臂杠杆：动力臂等于阻力臂的杠杆叫做等臂杠杆,杠杆平衡时,动力等于阻力,既不省力也不费力。
考点2 滑轮1、定滑轮(1)定义：轴固定不动的滑轮叫做定滑轮。
(2)实质：定滑轮的支点是转动轴,动力臂和阻力臂都等于滑轮的半径,因此定滑轮的实质是一个等臂杠杆。
(3)特点：使用定滑轮不能省力,但可以改变动力的方向。
2、动滑轮(1)定义：随物体一起运动的滑轮叫做动滑轮。
(2)实质：动滑轮的支点是那段上端固定的绳子与动滑轮相切的点,动力臂是滑轮的直径,阻力臂是滑轮的半径,因此动滑轮的实质是一个动力臂是阻力臂二倍的杠杆。
(3)特点：使用动滑轮能省一半力,但不能改变动力的方向,且多费一倍距离。
3、滑轮组(1)定义：由几个动滑轮和几个定滑轮组成的装置,叫做滑轮组。
(2)特点：使用滑轮组时,滑轮组用几段绳子吊着物体,提起物体所用的力就是物重的几分之一。
即F ＝G n ,此时s ＝nh 。
(n 为承担物体的绳子的段数)典例·解读杠杆作图归类例析纵观各省市中考试题,有关杠杆的作图题屡见不鲜,要求也越来越高,成了考试的热点问题,现将杠杆作图类试题归类分析,供同学们参考。

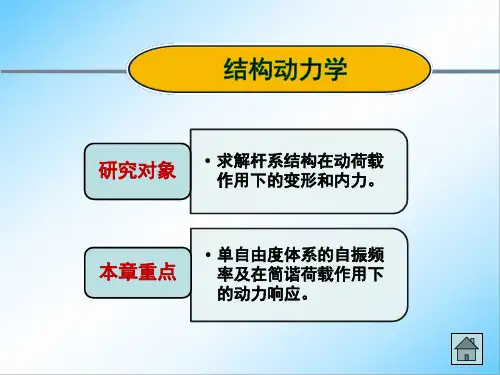

结构动力学*本章讨论结构在动力荷载作用下的反应。
**学习本章注重动力学的特征------惯性力。
*结构动力计算的目的在于确定结构在动力荷载作用下的位移、内力等量值随时间变化的规律，从而找出其最大值作为设计的依据。
*动力学研究的问题：动态作用下结构或构件的强度、刚度及稳定性分析。
一、本章重点1．振动方程的建立2．振动频率和振型的计算3．振型分解法求解多自由度体系4．最大动位移及最大动应力二、基础知识1．高等数学2．线性代数3．结构力学三、动力荷载的特征1．大小和方向是时间t的函数例如：地震作用，波浪对船体的作用，风荷载，机械振动等2．具有加速度，因而产生惯性力四、动力荷载的分类1．周期性动力荷载例如：①机械运转产生的动力荷载，②打桩时的锤击荷载。
P（t） Pt t（机械运转荷载）（打桩荷载）2．冲击荷载例如：①爆炸力产生的动力荷载，②车轮对轨道连接处的冲击。
P（t）P（t）P（t）t t t（爆炸力动力荷载）（吊车起吊钢索的受力）（随机动力荷载）3．突加常量荷载例如：吊车起吊重物时钢索的受力。
4．随机动力荷载前3类荷在是时间t的确定函数，称为确定性动力荷载；而地震作用，波浪对船体的作用，风荷载等其作用大小只能用统计的方法获得。
五、动力荷载的计算方法1．原理：达朗贝尔原理，动静法建立方程2．计算工具：微分方程，线性代数，结构力学六、体系振动的自由度---------动力自由度结构具有质量，有质量在运动时就有惯性力。
在进行动力计算时，一般把结构的质量简化为若干质点的质量，整个结构的惯性力就成为各质点的惯性力问题。
1．质点简化的一般要求①简单，②能反映主要的振动特性例如：楼房；质量集中在各层楼板平面内水塔：质量集中在水箱部分梁：无限自由度集中质量（楼房质量集中）（水塔质量集中）（梁的质量集中）2．位移y（t）即指质点的位移y（t），其加速度为y&&)(t3．动力自由度的确定即质点位移数量的确定。
