第三节套管工具附件一、常用套管工具（一）吊卡1、套管吊卡规范（以CD吊卡为例）表5-23 套管吊卡规范（以CD吊卡为例）与管具公司人员起草的井口工具部分有些数据不一样管具公司多为斜坡吊卡和钻杆吊卡（二）、吊钳1、多扣合吊钳的技术规格表5-25 多扣合吊钳的技术规格2、单扣合吊钳的技术规格表5-26 单扣合吊钳的技术规格3、套管动力钳基本技术参数生日送什么礼物好表5-27 套管动力钳基本技术参数（三）、卡瓦表5-28 套管卡瓦名义尺寸及最大载荷二、常用套管附件（一）、引鞋(a) 铸铁引鞋(b) 水泥引鞋1－本体2－循环孔1－本体2－循环孔3－水泥石图5-3 套管引鞋1、水泥引鞋表5-29 水泥引鞋技术参数（mm）规格外径循环孔直径长度177.8 195 70 600244.5 270 80 600273 299 80 600339.7 365 90 6002、铸铁引鞋用生铁铸造而成，并加工有套管螺纹，生铁引鞋适用于中深井、井下正常的深井、定向井油层套管和井下条件复杂的技术套管，其特点是机械强度高，引导作用好，但可钻性差。

5-30 铸铁引鞋技术参数规格mm外径mm内径mm圆弧半径mm螺纹长度mm长度mm侧流孔个数最大最小最大最小外圆弧内圆弧127 1471 70 104 50 600 900 85.72 280 4 139.7 154 75 116 55 620 930 88.9 324 4 177.8 195 90 146 75 652 728 101.6 370 4 244.5 270 105 214 85 680 760 120.65 410 4 273 299 117 246 93 696 800 120.65 400 4 339.7 365 140 309 115 720 860 120.65 520 4 3、全钢引鞋结构作用同铸铁引鞋，选用35CrMo 以上的材质。

生日礼物送什么最好 （二）、浮箍、浮鞋1 2 3 41-本体 2-尼龙球 1-本体 2-金属半球 3-弹簧 1-上挡板 2-本体 1-本体 2-水泥石3-阀芯 4-水泥石 4-阀杆 5-阀座 6-水泥石 3-尼龙球 4-下挡板 3-尼龙球 4-阀芯图5-4 浮鞋 图5-5 浮箍2、浮鞋与浮箍的技术参数 （mm ）(三)、内管注水泥装置在大直径套管内，以钻杆或油管作内管，水泥浆通过内管注入并从套管鞋处返至环形空间的注水泥装置。

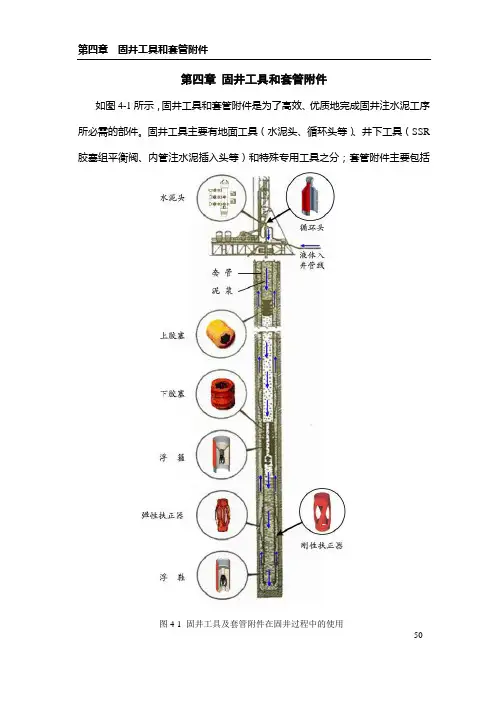

第四章固井工具和套管附件如图4-1所示，固井工具和套管附件是为了高效、优质地完成固井注水泥工序所必需的部件。

固井工具主要有地面工具（水泥头、循环头等）、井下工具（SSR 胶塞组平衡阀、内管注水泥插入头等）和特殊专用工具之分；套管附件主要包括浮鞋、浮箍、扶正器等。

图4-1 固井工具及套管附件在固井过程中的使用- 50 -- 51 - 第一节 地面工具1、水泥头水泥头是注水泥施工过程的井口联接装臵，用于联接套管（或钻杆）和注水泥管汇；水泥头还用来安装胶塞，通过胶塞释放挡销机构控制胶塞的释放，并根据胶塞释放指示销判断胶塞是否释放。

1.1、水泥头结构及工作原理1）、套管水泥头套管水泥头由顶盖、本体、释放挡销、释放指示销、胶塞腔、套管联接短节和阀门管汇等部分组成，如图4-2所示。

释放下胶塞时，旋转退出释放下挡销，下胶塞在重力和泵送液体推动下离开下胶塞所在内腔（释放指示销有显示），并沿套管内壁被驱替至套管浮箍上。

同样地，释放上胶塞时，旋转退出释放上挡销，上胶塞在重力和顶替液的推动下，离开上胶塞所在内腔（释放指示销有显示），驱替水泥浆并清刮套管内壁直到与下胶塞重合、碰压为止。

2）、钻杆水泥头钻杆水泥头由提升短节、本体、旋转轴承机构、挡销机构、释放指示销、胶塞腔、钻杆联接短节和阀门管汇等部分组成，如图4-3所示。

钻杆水泥头主要用于使用SSR 胶塞固井的半潜式钻井平台，提升短节用来方便顶驱提升钻杆水泥头及其下部连接的套管送入管柱，而旋转轴承机构可以防止水泥头与钻杆连接的丝扣发生脱扣。

释放SSR 底塞时，旋图4-2 套管水泥头（双塞） 1－顶盖；2－密封圈；3－本体；4－释放挡销；5－释放指示销；6－套管联接短节图4-3 Weatherford 钻杆水泥头示意图- 52 - 转下挡销机构的手轮使下挡销从钻杆底塞内腔收回，钻杆底塞便在泵送液体推动下离开底塞所在内腔（释放指示销有显示），沿钻杆内壁落到SSR 底塞座上，在泵压的作用下剪切释放SSR 底塞。

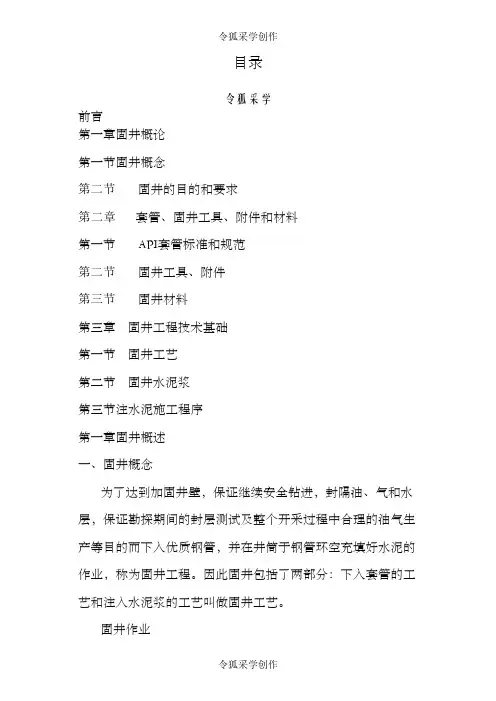

目录令狐采学前言第一章固井概论第一节固井概念第二节固井的目的和要求第二章套管、固井工具、附件和材料第一节API套管标准和规范第二节固井工具、附件第三节固井材料第三章固井工程技术基础第一节固井工艺第二节固井水泥浆第三节注水泥施工程序第一章固井概述一、固井概念为了达到加固井壁，保证继续安全钻进，封隔油、气和水层，保证勘探期间的封层测试及整个开采过程中合理的油气生产等目的而下入优质钢管，并在井筒于钢管环空充填好水泥的作业，称为固井工程。

因此固井包括了两部分：下入套管的工艺和注入水泥浆的工艺叫做固井工艺。

固井作业固井设备总体示意图固井作业是通过固井设计，应用配套的固井设备、辅助设备及工具，将油井水泥、水和添加剂按一定的比例混合后，通过固井泵泵注入井，并顶替到预定深度的井壁与套管、（套管与套管）的环形空间内，使套管与井壁、（套管与套管）之间形成牢固粘结。

二、固井目的和要求1、固井的目的一口油井深达数千米，在钻井过程中常常遇到井漏、井塌、井喷等复杂情况，影响正常钻进，严重时甚至导致井眼报废。

遇到上述情况就应下套管固井，封隔好复杂地层后，再继续钻进，直到建立稳定的油气通道为止。

因此,为了优质快速钻达目的层，保证油气田的开采，就要采用固井，固井工程的主要目的为：1）、在钻进过程中封隔易坍塌、易漏失等复杂地层，巩固所钻过的井眼保证钻井顺利进行。

（如图1-1所示），当从A点钻进至B点，如果在A点井深处没下套管固井，那么随着井深的变化，钻达B点所用泥浆密度在A点产生的压力就会大于A点地层破裂压力，造成A点地层破裂，发生井漏。

同理，当从B点钻进至C点，如果在B点井深处没下套管固井，那么随着井深的变化，钻达C点所用泥浆密度在B点产生的压力就会大于B点地层破裂压力，造成B点地层破裂，发生井漏。

2）、封隔油、气、水层，防止层间互窜。

固井工程不仅关系到钻进的速度和成本，还影响到油气田的开发。

（如图1-2所示），如果油、气层与水层间水泥固结不好，层间互相窜通，那么会给油气田开发带来很大困难。
