管槽敷设标识及容量

线缆槽、管的施工规范一：桥架1、桥架的容量根据《民用建筑电气设计规范》（JGJ/T16-92）第9.11节的规定，“在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不应大于40%；控制电缆不应大于50%。

”在对应的条文说明中，明确说明“控制、信号线路等非载流导体，不存在因散热不良而损坏导线绝缘问题，填充率可增至50%”。

2、桥架的敷设要求1)槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。

2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。

3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。

4)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。

5)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。

6)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。

3、桥架的接地要求《电气装置安装工程接地装置施工及验收规范》GB50169-2006/3.4.6 沿电缆桥架敷设铜绞线、镀锌扁钢及利用沿桥架构成电气通路的金属构件，如安装托架用的金属构件作为接地干线时，电缆桥架接地时应符合下列规定：1)电缆桥架的起始端和终点端应与接地网可靠连接。

电缆桥架全长不大于30m时，不应少于2处与接地干线相连；全长大于30m时，应每隔20m～30m增加与接地干线的连接点；2)非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线最小允许截面应不小于4mm2；3)镀锌电缆桥架间连接板的两端可不作接地跨接线．但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓；4)当允许利用电缆桥架构成接地干线回路时，电缆桥架及其支、吊架、连接板应能承受接地故障电流，并满足热效应的要求。

作为接地干线的电缆桥架．其托盘、梯架端部之间的连接电阻应不大于0．0003Ω。

综合布线配管说明：
1-2根线配20管；
3-6根线配25管；
8-12根线配32管；
12根以上分管敷设。

管槽线缆容量对照表
线槽的横截面积等于水平线缆截面积之和X3。

超五类双绞线一般线缆外径小于6mm.六类双绞线外径小于7mm.
怎样识别预埋管标识？
SC是焊接钢管，WC是沿墙暗埋，PC就是塑料管，CE是沿顶棚预埋，FC是埋地，SR是桥架，管线敷设方式
sc：焊接钢管 tc：电线管 pc：硬质塑料管 ct：电缆桥架 cp：金属软管
SR：钢线槽 RC：水煤气管
导线敷设部位：
SR：沿钢索敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入的吊顶在敷设 BC:暗敷设在梁内 CLC：暗敷设在柱子内 wc：暗敷设在墙内 FC：预埋在地面内 cc：暗敷设在顶板内
根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定,线路敷设方式标注
穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR
塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 混凝土排管敷设：CE
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC
暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC
沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE
地板或地面下敷设：F
2。

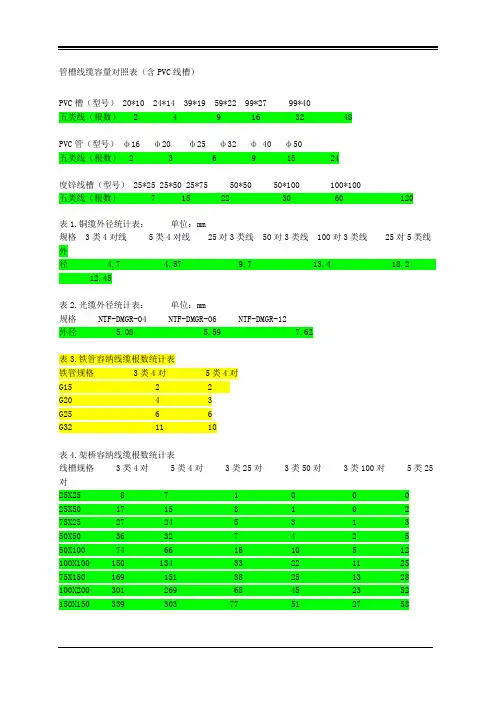

管槽线缆容量对照表（含PVC线槽）PVC槽（型号） 20*10 24*14 39*19 59*22 99*27 99*40五类线（根数） 2 4 9 16 32 48PVC管（型号）ф16 ф20 ф25 ф32 ф 40 ф50五类线（根数） 2 3 6 9 15 24度锌线槽（型号） 25*25 25*50 25*75 50*50 50*100 100*100五类线（根数）7 15 22 30 60 120表1.铜缆外径统计表：单位：mm规格3类4对线 5类4对线25对3类线50对3类线100对3类线25对5类线外径 4.7 4.57 9.7 13.4 18.212.45表2.光缆外径统计表：单位：mm规格 NTF-DMGR-04 NTF-DMGR-06 NTF-DMGR-12外径 5.08 5.59 7.62表3.铁管容纳线缆根数统计表铁管规格 3类4对 5类4对G15 2 2G20 4 3G25 6 6G32 11 10表4.架桥容纳线缆根数统计表线槽规格 3类4对 5类4对 3类25对 3类50对 3类100对 5类25对25X25 8 7 1 0 0 025X50 17 15 3 1 0 275X25 27 24 5 3 1 350X50 36 32 7 4 2 550X100 74 66 16 10 5 12100X100 150 134 33 22 11 2575X150 169 151 38 25 13 28100X200 301 269 68 45 23 52150X150 339 303 77 51 27 58表5.线槽容纳线缆根数统计表线槽规格截面积3类4对5类4对 3类25对3类50对3类100对5类25对20×10200 224X14 336 8 3 1 0 0 039×18 702 850×25 1250 17 15 3 1 0 260×22 1320 1660×30 1800 2280×40 3200 4080×50 4000 50100×60 6000 80100×100 10000 130120×60 7200 94预埋线槽和暗管敷设缆线应符合下列规定：敷设暗管宜采用钢管或阻燃硬质PVC管。

一、管槽开挖1管槽开挖以直线为宜，槽底开挖宽度为DN+0.30mo碰到管道在地下连结时，应适合增添接口处槽底宽度，管道槽底宽度不宜小于DN+0.50m,以方便安装对接为宜。

2管道埋设时最小管顶覆土深度应切合以下要求：①埋设在车行道下时，不该小于0.80m。

②埋设在人行道下时，不该小于0.60m。

3.当横穿车行道达不到设计深度时，应采纳敷设钢制套管的举措进行保护。

4管槽一定转弯时，转弯角度不宜过大，曲折半径应切合以下规定：D≤5030D；50D≤16050D；160D≤25075D；D>250100D o5.人工开挖管槽时，要求沟槽底部平坦、密实，无尖利物体。

沟底能够有起伏，但一定光滑地支撑管材，若有超挖时，一定回填夯实。

二、管道连结PE给水管道连结有热熔连结和电熔连结。

热熔连结又分热熔承插连结和热熔对接连结，电熔连结分为电熔承插连结和电熔鞍型连结。

我们采纳热熔对接连结方式施工。

三、安装施工「安装前查验管槽能否达到安装要求，而后查察管道外观有无显然凹陷、裂缝、擦伤、划伤，发现质量隐患实时改换。

2.在管道弯头、三通、渐缩接头、消防栓等处均用C20碎设置混凝土支瞰，法兰阀门用砖砌支瞰加固。

SE给水管与金属管道、阀门、消防栓连结时，一定采纳钢塑过渡接头或特意的法兰连结。

4在管路隆起部位或上坡地段均应设置排气阀，以减吝啬、水混压对管道的冲击。

管道与排气阀的比率设计为1:8O5.因为PE管材自己拥有较好的柔韧性和伸缩性，所有管道安装均未考虑伸缩节的安装。

四、回填夯实管道安装敷设完成，待隐蔽工程查收后，应立刻回填，回填时应切合以下规定：1.防备槽内积水造成管道飘荡，若有积水，应想方法排尽。

2对石方、土石混淆地段的管槽回填时，应先装运黏土或砂土回填至管顶200-30Omm,夯实后再回填其余杂土。

3.回填一定从管双侧同时回填，回填一层夯实一层。

4管道试压前，一般状况下回填土不宜少于500mm o5管道试压后的大面积回填，宜在管道内充满水的状况下进行，管道敷设后不宜长时间处于空管状态。
