线缆槽、管的施工规范一：桥架1、桥架的容量根据《民用建筑电气设计规范》（JGJ/T16-92）第9.11节的规定，“在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不应大于40%；控制电缆不应大于50%。
”在对应的条文说明中，明确说明“控制、信号线路等非载流导体，不存在因散热不良而损坏导线绝缘问题，填充率可增至50%”。
2、桥架的敷设要求1)槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。
2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
4)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。
5)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。
6)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。
3、桥架的接地要求《电气装置安装工程接地装置施工及验收规范》GB50169-2006/3.4.6 沿电缆桥架敷设铜绞线、镀锌扁钢及利用沿桥架构成电气通路的金属构件，如安装托架用的金属构件作为接地干线时，电缆桥架接地时应符合下列规定：1)电缆桥架的起始端和终点端应与接地网可靠连接。
电缆桥架全长不大于30m时，不应少于2处与接地干线相连；全长大于30m时，应每隔20m～30m增加与接地干线的连接点；2)非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线最小允许截面应不小于4mm2；3)镀锌电缆桥架间连接板的两端可不作接地跨接线．但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓；4)当允许利用电缆桥架构成接地干线回路时，电缆桥架及其支、吊架、连接板应能承受接地故障电流，并满足热效应的要求。
作为接地干线的电缆桥架．其托盘、梯架端部之间的连接电阻应不大于0．0003Ω。

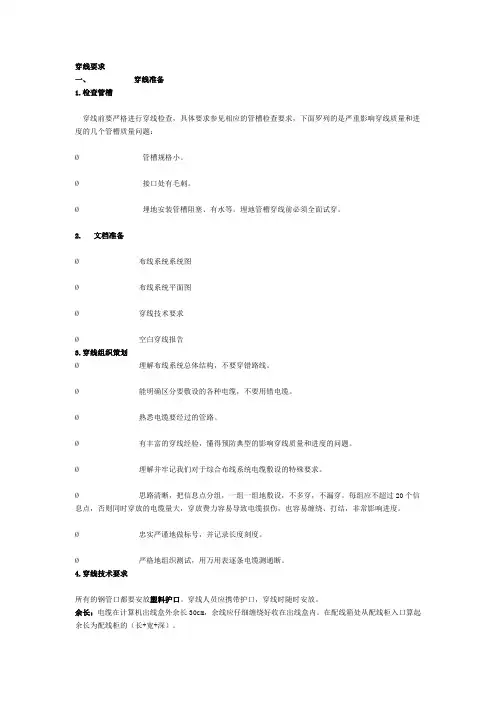

穿线要求一、穿线准备1.检查管槽穿线前要严格进行穿线检查，具体要求参见相应的管槽检查要求，下面罗列的是严重影响穿线质量和进度的几个管槽质量问题：Ø管槽规格小。
Ø接口处有毛刺。
Ø埋地安装管槽阻塞、有水等。
埋地管槽穿线前必须全面试穿。
2. 文档准备Ø布线系统系统图Ø布线系统平面图Ø穿线技术要求Ø空白穿线报告3.穿线组织策划Ø理解布线系统总体结构，不要穿错路线。
Ø能明确区分要敷设的各种电缆，不要用错电缆。
Ø熟悉电缆要经过的管路。
Ø有丰富的穿线经验，懂得预防典型的影响穿线质量和进度的问题。
Ø理解并牢记我们对于综合布线系统电缆敷设的特殊要求。
Ø思路清晰，把信息点分组，一组一组地敷设，不多穿，不漏穿。
每组应不超过20个信息点，否则同时穿放的电缆量大，穿放费力容易导致电缆损伤，也容易缠绕、打结，非常影响进度。
Ø忠实严谨地做标号，并记录长度刻度。
Ø严格地组织测试，用万用表逐条电缆测通断。
4.穿线技术要求所有的钢管口都要安放塑料护口。
穿线人员应携带护口，穿线时随时安放。
余长：电缆在计算机出线盒外余长30cm，余线应仔细缠绕好收在出线盒内。
在配线箱处从配线柜入口算起余长为配线柜的（长+宽+深）。
分组绑扎：余线应按分组表分组，从线槽出口捋直绑扎好，绑扎点间距不大于50cm。
不可用铁丝或硬电源线绑扎。
转弯半径：50芯电缆转弯半径应不小于162mm。
垂直电缆通过过渡箱转入垂直钢管往下一层走时要在过渡箱中要绑扎悬挂，避免电缆重量全压在弯角的里侧电缆上，这样会影响电缆的传输特性。
在垂直线槽中的电缆要每米绑扎悬挂一次。
线槽内布放电缆应平直，无缠绕，无长短不一。
如果线槽开口朝侧面，电缆要每隔1米绑扎固定一次。
电缆按照计算机平面图标号，每个标号对应一条4对芯线，对应的房间和插座位置不能弄错。

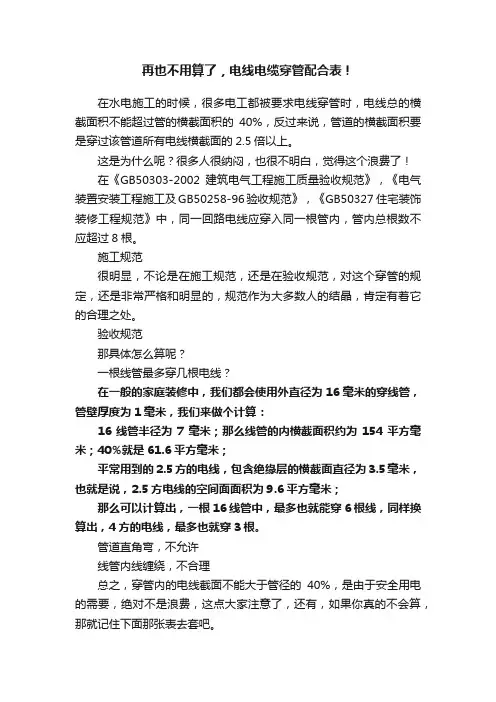

再也不用算了，电线电缆穿管配合表！
在水电施工的时候，很多电工都被要求电线穿管时，电线总的横截面积不能超过管的横截面积的40%，反过来说，管道的横截面积要是穿过该管道所有电线横截面的2.5倍以上。
这是为什么呢？很多人很纳闷，也很不明白，觉得这个浪费了！
在《GB50303-2002建筑电气工程施工质量验收规范》，《电气装置安装工程施工及GB50258-96验收规范》，《GB50327 住宅装饰装修工程规范》中，同一回路电线应穿入同一根管内，管内总根数不应超过8根。
施工规范
很明显，不论是在施工规范，还是在验收规范，对这个穿管的规定，还是非常严格和明显的，规范作为大多数人的结晶，肯定有着它的合理之处。
验收规范
那具体怎么算呢？
一根线管最多穿几根电线？
在一般的家庭装修中，我们都会使用外直径为16毫米的穿线管，管壁厚度为1毫米，我们来做个计算：
16线管半径为7毫米；那么线管的内横截面积约为154平方毫米；40%就是61.6平方毫米；
平常用到的2.5方的电线，包含绝缘层的横截面直径为3.5毫米，也就是说，2.5方电线的空间面面积为9.6平方毫米；
那么可以计算出，一根16线管中，最多也就能穿6根线，同样换算出，4方的电线，最多也就穿3根。
管道直角弯，不允许
线管内线缠绕，不合理
总之，穿管内的电线截面不能大于管径的40%，是由于安全用电的需要，绝对不是浪费，这点大家注意了，还有，如果你真的不会算，那就记住下面那张表去套吧。
是不是又很简单了？比如，3*10的BV线，用的套管应该是25的。
如何根据弱电工程实际情况计算设备与线缆的数量？一、线缆长度的估算线缆长度估算分为有图纸和没图纸两种情况：1、有图纸情况在图纸上找出线路走向，确定监控室位置;如果是大楼工程要确定监控室离线井距离及位置，如无法确认一定找业务了解清楚。
工程施工一般布线原则是就近走直线，尽量不绕弯。
单支枪最远距离用线长度一般按建筑面积的长和宽再加监控室下线长度、前端预留线之和。
一条线标准计算长度为：前端枪预留1.5米，后端从天花板到地面下线长度也就是天花板到监控柜垂直距离，一般为3.5米，监控机柜预留2米(供机柜短距离移动)这样算下来一支枪预留线路长度为1.5+3.5+2=7米，再按图纸实际环境标注的长度尺寸算出用线总长，以下图为例：建筑长40米，宽30米，监控中心在室内中间位置，那么枪A用线长度为40米+15米(30米宽度的一半)+7米(预留线)=62米，但根据工程部实际工作经验在布线过程中还要经过线缆转角、转弯等，一般会在原长度基础上增加15%，也就是62*10%=10米，那么枪A的实际长度为62米+10米=72米。
枪B用线长度为10米+15米+7米=32米，再加15%，枪B用线总长度为37米，那么两支枪各准备110米75-3视频线、RVV2*0.5电源线、RVVP3×0.5监听线就足够了，管槽长度同线缆长度。
2、无图纸情况在没有图纸情况下，需向业务了解到网点基本情况如楼高、面积、线井位置等基本信息。
然后根据楼层高度(一般楼层高3.5米，1楼在7米高度)估算垂直长度，然后再根据机柜离线井的横向距离算出线缆大概总长度。
3、电梯布线如果是大楼布线有电梯情况，线缆从哪一层进入电梯应按以下公式算出后接入：楼层÷2+1，计算出结果就是实际楼层数。
如一栋16层楼为例，16÷2+1=9应该在9层位置接线进入电梯。
二、线缆类型的选择视频线一般选用75-3和75-5线也有及少数电梯专用线等特种线，75-3视频传输距离一般为200米，75-5传输距离一般为400米。
电缆之蔡仲巾千创作本节定额适用10KV以下的电力及控制电缆敷设，未考虑在河流积水区、水底、井下等条件下的敷设。
35KV以上的各种型式、规格的电力电缆敷设、中间接头和终端头的制作装置，电力行业则执行《电力建设工程预算定额》第4册（送电线路装置工程）中的第七章电缆工程的相应定额。
一、电缆敷设1、电缆敷设定额综合了分歧的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不管采纳何种方式，一律不作换算和调整。
电缆敷设按分歧截面以延长米计算并套用定额。
其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及装置亦相同。
2、“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的装置条件综合考虑的，其实不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。
3、单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0.66的系数。
4、37芯以下的控制电缆敷设套用35mm2的电力电缆敷设定额。
5、电缆敷设及电缆头制作装置定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆装置定额人工和机械乘1.4的系数，电缆头制作装置按相应定额乘以1.2的系数。
6、电缆在山地、丘陵地区直埋敷设时，人工乘以1.3的系数，该地段所需的资料如固定桩、夹具等按实际用量计算。
7、厂外电缆（包含进厂部分）敷设，套用《电力建设工程预算定额》第四册“送电线路装置工程”35KV电缆敷设相应定额乘以0.9的系数。
由于进厂电缆较远，需要另计工地运输，执行第四册“送电线路工程”的电缆敷设定额的相应项目。
注：电力行业预算定额为第四册。
8、电缆桥架、托盘、槽盒等，如现场制作时，应套用第六章“轻型铁构件制作”定额，其装置应执行第十册“自动化控制装置及仪表工程”中第十一章“附件装置”定额的相应项目。

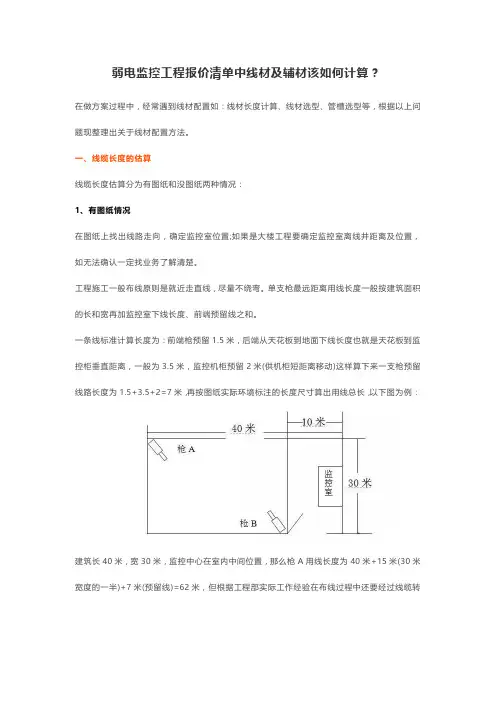

弱电监控工程报价清单中线材及辅材该如何计算？在做方案过程中，经常遇到线材配置如：线材长度计算、线材选型、管槽选型等，根据以上问题现整理出关于线材配置方法。
一、线缆长度的估算线缆长度估算分为有图纸和没图纸两种情况：1、有图纸情况在图纸上找出线路走向，确定监控室位置;如果是大楼工程要确定监控室离线井距离及位置，如无法确认一定找业务了解清楚。
工程施工一般布线原则是就近走直线，尽量不绕弯。
单支枪最远距离用线长度一般按建筑面积的长和宽再加监控室下线长度、前端预留线之和。
一条线标准计算长度为：前端枪预留1.5米，后端从天花板到地面下线长度也就是天花板到监控柜垂直距离，一般为3.5米，监控机柜预留2米(供机柜短距离移动)这样算下来一支枪预留线路长度为1.5+3.5+2=7米，再按图纸实际环境标注的长度尺寸算出用线总长，以下图为例：建筑长40米，宽30米，监控中心在室内中间位置，那么枪A用线长度为40米+15米(30米宽度的一半)+7米(预留线)=62米，但根据工程部实际工作经验在布线过程中还要经过线缆转角、转弯等，一般会在原长度基础上增加15%，也就是62*10%=10米，那么枪A的实际长度为62米+10米=72米。
枪B用线长度为10米+15米+7米=32米，再加15%，枪B用线总长度为37米，那么两支枪各准备110米75-3视频线、RVV2*0.5电源线、RVVP3×0.5监听线就足够了，管槽长度同线缆长度。
2、无图纸情况在没有图纸情况下，需向业务了解到网点基本情况如楼高、面积、线井位置等基本信息。
然后根据楼层高度(一般楼层高3.5米，1楼在7米高度)估算垂直长度，然后再根据机柜离线井的横向距离算出线缆大概总长度。
3、电梯布线如果是大楼布线有电梯情况，线缆从哪一层进入电梯应按以下公式算出后接入：楼层÷2+1，计算出结果就是实际楼层数。
如一栋16层楼为例，16÷2+1=9应该在9层位置接线进入电梯。
配管、穿线工艺要求1 配管敷设1.1 线管（KBG、JDG、PVC）暗敷1.1.1 墙面水平开槽长度不大于800mm。
管线开槽宽度：d*n+10(n+1)mm≤开槽宽度≤d*n+60mm 管线开槽深度：d+15mm≤开槽深度≤d+40mm。
1.1.2 槽内线管采用专用管卡固定，固定点间距为500~1000mm，在线管终端部位及弯曲部位300mm 内设置固定点。
1.1.3 线管穿越伸缩缝、沉降缝、变形缝时须采用软管连接，两侧应设置过线盒，并做好封堵。
1.1.4 暗敷在墙地面的线管，应在补槽前做好隐蔽工程的验收记录工作。
1.1.5 PVC 管暗敷要求a) 管道表面应光滑、平整、无气泡、无裂口和明显的痕迹和凹陷；b)锯管工具宜选用细齿锯、割刀和割管机等机具。
断口应平整并垂直于轴线，断面处不得有任何变形；插口处可用中号板锉成15°到30°坡口。
坡口厚度宜为管壁厚度的1/3~1/2。
坡口长度一般不小于3mm。
点位核对。
1.1.6 KBG 管暗敷要求a）配管应排列整齐，标识有序；进入箱、盒管口平齐，护口到位。
KBG 管进入盒（箱）时，应一孔一管，并采用螺纹接头连接，同时应锁紧；b）暗配管路宜沿最近路线敷设，并尽量减少弯曲。
敷设在砖墙、砌体墙内的管路,剔槽宽度不应大于管外径5mm，固定点间距不应大于1000mm；c）强、弱电线缆在导管和线槽内不应有接头，且网线从配线箱至终端全程不应有接头。
1.2 线管（KBG、JDG、PVC）明配1.2.1 线管应独立设置支架（吊杆），不得借助吊顶吊筋、龙骨等构件。
1.2.2 当线管采用金属吊架杆固定时，圆钢直径不得小于8mm，应考虑防晃措施。
线管终端部位及弯曲部位300mm 内应设置固定点，中间段固定点间距应符合表1.2.2 的规定。
线管支架、吊杆应安装牢固，无明显扭曲。
表1.2.2管卡间的最大间距1.2.3 金属支架应进行防腐处理，位于室外及潮湿场所的应按设计要求做处理。
1、订货总量（总长度M）=所需总长+所需总长*10%+总点数*62、整数用线量（总长度M）=楼层*每层用线量每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数3、总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2 注：得出的长度为英尺用线箱数计算用线箱数=总长度（单位米）/305+1注：规范要求弱电的槽满率是40%,强电的槽满率是50%英制：４分６分１寸 1.2寸1.5寸2 寸2.5寸3寸4寸公制：dn15dn20dn25dn32dn40dn50 dn65 dn75 dn100外径：2025323845637689133DN-公称直径Ф－外径管槽线缆容量对照表（含PVC线槽）PVC槽（型号）20*10 24*14 39*19 59*22 99*2799*40五类线（根数）249163248PVC管（型号）ф16 ф20 ф25 ф32 ф40 ф50五类线（根数）23691524度锌线槽（型号）25*25 25*50 25*75 50*5050*100100*100五类线（根数）715223060120表1.铜缆外径统计表：单位：mm3类4对线5类4对线25对3类线50对3类线100对3类线25对5类线4.7 4.579.713.418.212.45表2.光缆外径统计表：单位：mm规格NTF-DMGR-04NTF-DMGR-06NTF-DMGR-12外径 5.08 5.597.62表3.铁管容纳线缆根数统计表铁管规格3类4对5类4对G1522G204 3G256 6G321110表4.架桥容纳线缆根数统计表线槽规格3类4对5类4对3类25对3类50对3类100对5类25对25X2587100025X501715310 275X252724531 350X503632742 550X10074661610512100X1001501343322112575X15016915138251328100X20030126968452352150X15033930377512758表5.线槽容纳线缆根数统计表线槽截面积3类4对5类4对3类25对3类50对3类100对5类25对20×10 200 224X1433683100039×18702850×2512501715310 260×2213201660×3018002280×4032004080×50400050100×60 600080100×100 10000130120×60720094THANKS致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。
XX 碧桂园×号(箱)变配电房高低压电缆明细表

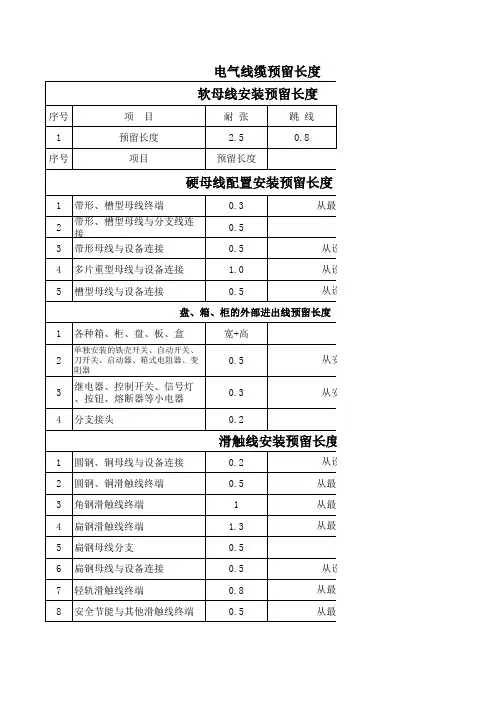

电缆计算工程量=图纸CAD工程量*（1+波形系数）+电缆进建筑物预留量(本项无电缆沟时计取）+电缆进电缆沟预留量+变电所进、出线预留+电缆终端头预留量+电缆进控制屏（高+宽）预留量（本项控制电缆才计取）+高低压柜出线预留量+变压器预留量+垂直电缆量
注：以上定量为材料采购及工程预结算包干工程量；该表格是指导各项目确定招标前工程量确定方式、具体取何分项及系数由各项目所签协议而定；电缆型号、回路编号、回路起点（终点）只作为参考之用,需根据项目的实际填写。
电线电缆穿管和线槽敷线＜1＞主控项目1、三相或单相的交流单芯电缆，不得单独穿于钢导管内。
不同回路、不同电压和交流与直流的电线，不应穿于同一导管内；同一交流回电线应穿于同一金属导管内，且管内电线不得有接头。
同一交流回路要穿在同一金属管内的目的，也是为了防止产生涡流效应。
回路是指同一个控制开关及保护装置引出的线路，包括相线和中性线或直流正、负2根电线，且线路自始端至用电设备器具之间或至下一级配电箱之间不再设置保护装置。
2、爆炸危险环境照明线路的电线和电缆额定电压不得低于750v，且电线必须穿于钢导管内。
3、由于现行这国家标准GB5023.1-5023.7ditIEC227的聚氯乙烯绝缘电缆的额定电压提高为450/750V，故而将电压提高为750V，其余规定与《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257相一致。
＜2＞一般项目1、电线、电缆穿管前，应清除管内杂物和积水。
管口应有保护措施，不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封。
2、当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择应一致，即保护地线（PE线）应是黄绿相间色，零线用淡蓝色；相线用；A相-黄色、B相-绿色、C相-红色。
电线外护层的颜色不同是为区别其功能不同而设定的，对识别和方便维护检修均有利。
PE 线的颜色是全世界统一的，其他电线的颜色还未一致起来。
要求同一建筑内其不同功能的电线绝缘层颜色有区别是提高服务质量的体现。
3、线槽敷线应符合下列规定：（1）电线在线槽内有一公平余量，不得有接头。
电线按回路编号分段绑扎，绑扎点间应大于2m。
（2）同一回路的相线和零线，敷设于同一金属线槽内；（3）同一电源的不同回抗干扰要求的线路用隔板隔离，或采用屏蔽电线且屏蔽护套一端接地。
为方便识别和检修，对每个回路的线槽内进行分段绑扎；由于线槽内电线有相互交叉和平行紧挨现象，所以要注意有抗电磁干扰要求的线路采取屏蔽和隔离措施。
电缆之宇文皓月创作本节定额适用10KV以下的电力及控制电缆敷设，未考虑在河流积水区、水底、井下等条件下的敷设。
35KV以上的各种型式、规格的电力电缆敷设、中间接头和终端头的制作装置，电力行业则执行《电力建设工程预算定额》第4册（送电线路装置工程）中的第七章电缆工程的相应定额。
一、电缆敷设1、电缆敷设定额综合了分歧的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不管采纳何种方式，一律不作换算和调整。
电缆敷设按分歧截面以延长米计算并套用定额。
其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及装置亦相同。
2、“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的装置条件综合考虑的，其实不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。
3、单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0.66的系数。
4、37芯以下的控制电缆敷设套用35mm2的电力电缆敷设定额。
5、电缆敷设及电缆头制作装置定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆装置定额人工和机械乘1.4的系数，电缆头制作装置按相应定额乘以1.2的系数。
6、电缆在山地、丘陵地区直埋敷设时，人工乘以1.3的系数，该地段所需的资料如固定桩、夹具等按实际用量计算。
7、厂外电缆（包含进厂部分）敷设，套用《电力建设工程预算定额》第四册“送电线路装置工程”35KV电缆敷设相应定额乘以0.9的系数。
由于进厂电缆较远，需要另计工地运输，执行第四册“送电线路工程”的电缆敷设定额的相应项目。
注：电力行业预算定额为第四册。
8、电缆桥架、托盘、槽盒等，如现场制作时，应套用第六章“轻型铁构件制作”定额，其装置应执行第十册“自动化控制装置及仪表工程”中第十一章“附件装置”定额的相应项目。
弱电工程设备线缆辅材等工程量计算方法一、线缆长度的估算线缆长度估算分为有图纸和没图纸两种情况：1、有图纸情况在图纸上找出线路走向，确定监控室位置;如果是大楼工程要确定监控室离线井距离及位置，如无法确认一定找业务了解清楚。
工程施工一般布线原则是就近走直线，尽量不绕弯。
单支枪最远距离用线长度一般按建筑面积的长和宽再加监控室下线长度、前端预留线之和。
一条线标准计算长度为：前端枪预留1.5米，后端从天花板到地面下线长度也就是天花板到监控柜垂直距离，一般为3.5米，监控机柜预留2米(供机柜短距离移动)这样算下来一支枪预留线路长度为1.5+3.5+2=7米，再按图纸实际环境标注的长度尺寸算出用线总长，以下图为例：建筑长40米，宽30米，监控中心在室内中间位置，那么枪A用线长度为40米+15米(30米宽度的一半)+7米(预留线)=62米，但根据工程部实际工作经验在布线过程中还要经过线缆转角、转弯等，一般会在原长度基础上增加15%，也就是62*10%=10米，那么枪A的实际长度为62米+10米=72米。
枪B用线长度为10米+15米+7米=32米，再加15%，枪B用线总长度为37米，那么两支枪各准备110米75-3视频线、RVV2*0.5电源线、RVVP3×0.5监听线就足够了，管槽长度同线缆长度。
2、无图纸情况在没有图纸情况下，需向业务了解到网点基本情况如楼高、面积、线井位置等基本信息。
然后根据楼层高度(一般楼层高3.5米，1楼在7米高度)估算垂直长度，然后再根据机柜离线井的横向距离算出线缆大概总长度。
3、电梯布线如果是大楼布线有电梯情况，线缆从哪一层进入电梯应按以下公式算出后接入：楼层÷2+1，计算出结果就是实际楼层数。
如一栋16层楼为例，16÷2+1=9应该在9层位置接线进入电梯。
二、线缆类型的选择视频线一般选用75-3和75-5线也有及少数电梯专用线等特种线，75-3视频传输距离一般为200米，75-5传输距离一般为400米。
