管槽容纳导线数量计算

5）不同回路、不同电压等级以及交流与直流 回路，不得穿在同一管内。
但下列几种情况或设计有特殊规定的除 外: ① 电压为50V及以下的回路。 ② 同一台设备的电机回路和无抗干扰要求的 控制回路。 ③ 照明花灯的所有回路。 ④ 同类照明的几个回路，但管内导线的根数 不能超过8根。
（四）接线箱、盒等安装工程量计算
导线明敷设, 是指线路敷设在建筑物表面可以 看得见的部位。导线明敷设是在建筑物全部完工以 后进行, 一般用于简易建筑或新增加的线路。
导线暗敷设, 是指导线敷设, 是指导线敷设在 建筑物内的管道中。导线暗敷设与建筑结构施工同 步进行, 在施工过程中首先把各种导管和预埋件置 于建筑结构中, 建筑完工后再完成导线敷设工作。 暗敷设是建筑物内导线敷设的主要方式。
穿管常用的管材有两大类: 钢管和塑料管。
1）钢管。钢管按管壁厚的不同，分为薄壁管和厚壁 管。薄壁管也叫电线管，是专门用来穿电线的。其 内外均已做过防腐处理，电线管不论管径大小，管 壁厚度均为1-1.6mm。厚壁管分为焊接钢管和水煤气 钢管。焊接钢管的管壁厚度，按管径的不同分成 2.5mm和3mm两种。水煤气钢管主要用于通水和煤气 ，管壁厚度随管径增加。厚壁管分为镀锌管和不镀 锌黑管，黑管在使用前需先做防腐处理。在现场浇 注的混凝土结构中主要使用厚壁钢管，而水煤气钢 管则用于敷设在自然地面内和素混凝土地面中。在 有轻微腐蚀性气体的场所和有防爆要求的场所必须 使用水煤气钢管。
（4）、BXHF、BXLHF：橡胶绝缘和护套电 线。同BX型，适用于较潮湿的场所和作 为室外进户线。
（7）、BVV、BLVV：聚氯乙烯绝缘和护套电线。同BV型 ，用于潮湿和机械防护要求较高的场所，可直埋土壤 中
（8）、BV-105.BLV-105：耐热105℃聚氯乙烯绝缘电线 。同BV型，用于45℃及以上高温环境中。

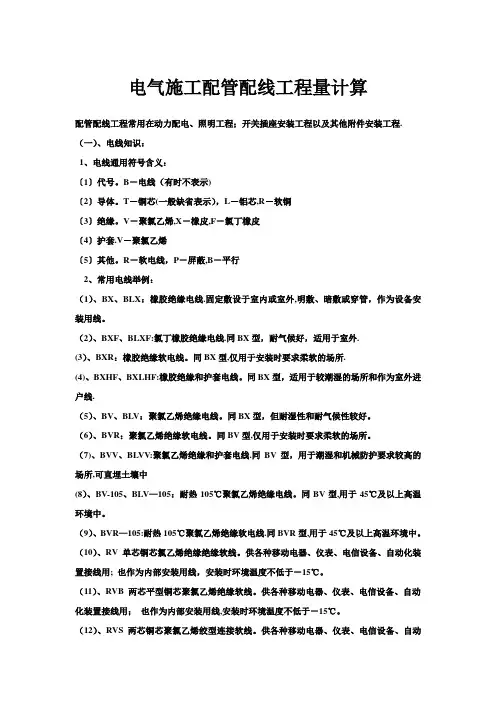

电气施工配管配线工程量计算配管配线工程常用在动力配电、照明工程；开关插座安装工程以及其他附件安装工程. （一）、电线知识：1、电线通用符号含义：〔1〕代号。

B－电线（有时不表示)〔2〕导体。

T－铜芯(一般缺省表示），L－铝芯,R－软铜〔3〕绝缘。

V－聚氯乙烯,X－橡皮,F－氯丁橡皮〔4〕护套.V－聚氯乙烯〔5〕其他。

R－软电线，P－屏蔽,B－平行2、常用电线举例：（1）、BX、BLX：橡胶绝缘电线.固定敷设于室内或室外,明敷、暗敷或穿管，作为设备安装用线。

（2）、BXF、BLXF:氯丁橡胶绝缘电线.同BX型，耐气候好，适用于室外.(3）、BXR：橡胶绝缘软电线。

同BX型,仅用于安装时要求柔软的场所.(4)、BXHF、BXLHF:橡胶绝缘和护套电线。

同BX型，适用于较潮湿的场所和作为室外进户线.（5）、BV、BLV：聚氯乙烯绝缘电线。

同BX型，但耐湿性和耐气候性较好。

（6）、BVR：聚氯乙烯绝缘软电线。

同BV型,仅用于安装时要求柔软的场所。

（7)、BVV、BLVV:聚氯乙烯绝缘和护套电线.同BV型，用于潮湿和机械防护要求较高的场所,可直埋土壤中(8）、BV-105、BLV—105：耐热105℃聚氯乙烯绝缘电线。

同BV型,用于45℃及以上高温环境中。

（9）、BVR—105:耐热105℃聚氯乙烯绝缘软电线.同BVR型,用于45℃及以上高温环境中。

（10）、RV 单芯铜芯氯乙烯绝缘绝缘软线。

供各种移动电器、仪表、电信设备、自动化装置接线用; 也作为内部安装用线，安装时环境温度不低于－15℃。

（11）、RVB 两芯平型铜芯聚氯乙烯绝缘软线。

供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线,安装时环境温度不低于－15℃。

（12）、RVS 两芯铜芯聚氯乙烯绞型连接软线。

供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线,安装时环境温度不低于－15℃.（13）、RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软线。

电气施工配管配线工程量计算配管配线工程常用在动力配电、照明工程；开关插座安装工程以及其他附件安装工程. （一）、电线知识：1、电线通用符号含义：〔1〕代号。

B－电线(有时不表示)〔2〕导体。

T－铜芯（一般缺省表示)，L－铝芯，R－软铜〔3〕绝缘.V－聚氯乙烯，X－橡皮，F－氯丁橡皮〔4〕护套。

V－聚氯乙烯〔5〕其他.R－软电线，P－屏蔽，B－平行2、常用电线举例:（1）、BX、BLX：橡胶绝缘电线。

固定敷设于室内或室外，明敷、暗敷或穿管，作为设备安装用线。

(2）、BXF、BLXF:氯丁橡胶绝缘电线。

同BX型，耐气候好，适用于室外。

（3)、BXR:橡胶绝缘软电线。

同BX型，仅用于安装时要求柔软的场所。

（4）、BXHF、BXLHF:橡胶绝缘和护套电线.同BX型,适用于较潮湿的场所和作为室外进户线。

（5）、BV、BLV:聚氯乙烯绝缘电线。

同BX型，但耐湿性和耐气候性较好.（6）、BVR：聚氯乙烯绝缘软电线。

同BV型，仅用于安装时要求柔软的场所。

（7）、BVV、BLVV：聚氯乙烯绝缘和护套电线。

同BV型，用于潮湿和机械防护要求较高的场所，可直埋土壤中（8）、BV-105、BLV—105：耐热105℃聚氯乙烯绝缘电线。

同BV型，用于45℃及以上高温环境中。

(9）、BVR—105：耐热105℃聚氯乙烯绝缘软电线。

同BVR型，用于45℃及以上高温环境中.（10）、RV 单芯铜芯氯乙烯绝缘绝缘软线.供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－15℃。

(11）、RVB 两芯平型铜芯聚氯乙烯绝缘软线。

供各种移动电器、仪表、电信设备、自动化装置接线用; 也作为内部安装用线，安装时环境温度不低于－15℃。

(12)、RVS 两芯铜芯聚氯乙烯绞型连接软线。

供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－15℃。

（13）、RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软线。

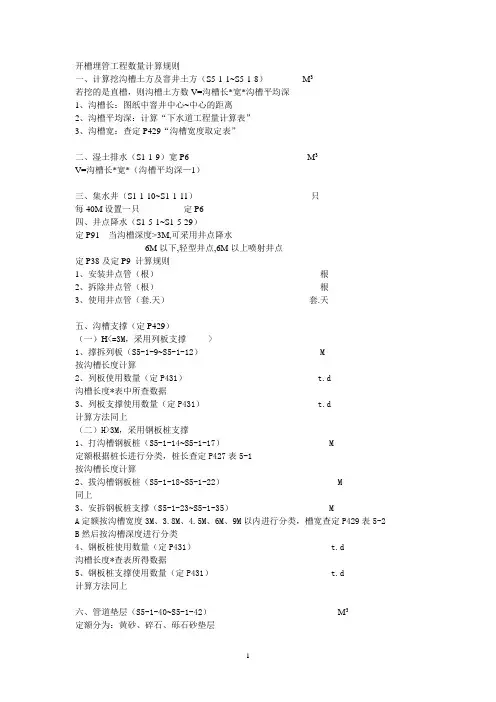

开槽埋管工程数量计算规则一、计算挖沟槽土方及窨井土方（S5-1-1~S5-1-8）M3若挖的是直槽，则沟槽土方数V=沟槽长*宽*沟槽平均深1、沟槽长：图纸中窨井中心~中心的距离2、沟槽平均深：计算“下水道工程量计算表”3、沟槽宽：查定P429“沟槽宽度取定表”二、湿土排水（S1-1-9）宽P6 M3V=沟槽长*宽*（沟槽平均深—1）三、集水井（S1-1-10~S1-1-11）只每40M设置一只定P6四、井点降水（S1-5-1~S1-5-29）定P91 当沟槽深度>3M,可采用井点降水6M以下,轻型井点,6M以上喷射井点定P38及定P9 计算规则1、安装井点管（根）根2、拆除井点管（根）根3、使用井点管（套.天）套.天五、沟槽支撑（定P429）（一）H<=3M，采用列板支撑 >1、撑拆列板（S5-1-9~S5-1-12） M按沟槽长度计算2、列板使用数量（定P431） t.d沟槽长度*表中所查数据3、列板支撑使用数量（定P431） t.d计算方法同上（二）H>3M，采用钢板桩支撑1、打沟槽钢板桩（S5-1-14~S5-1-17） M定额根据桩长进行分类，桩长查定P427表5-1按沟槽长度计算2、拔沟槽钢板桩（S5-1-18~S5-1-22） M同上3、安拆钢板桩支撑（S5-1-23~S5-1-35） MA定额按沟槽宽度3M、3.8M、4.5M、6M、9M以内进行分类，槽宽查定P429表5-2 B然后按沟槽深度进行分类4、钢板桩使用数量（定P431） t.d沟槽长度*查表所得数据5、钢板桩支撑使用数量（定P431） t.d计算方法同上六、管道垫层（S5-1-40~S5-1-42）M3定额分为：黄砂、碎石、砾石砂垫层=管道净长度（管道毛长度-窨井外壁尺寸）*通用图中查得每米管道碎石用量七、管道基座（S5-1-43~S5-1-44）定额分为：砼、商品砼=管道净长度*通用图中查得每米管道砼用量八、管道基座模板（S5-1-45） M2=模板长*模板高九、管道铺设（S5-1-47~S5-1-80） M定额分：砼管、钢筋砼管、F型钢承口式钢筋砼管、企口式钢筋砼管（丹麦管）、承插式钢筋砼管（PH-48管）、UPVE加筋管、增强聚丙稀管（FRPP管）=管道毛长——窨井内径十、管道接口（S5-1-81~S5-1-104）只定额分：水泥砂浆接口、细石砼接口=管道铺设长度/单位管长十一、管道磅水（S5-1-105~S5-1-116）段定额接管径进行分类污水管道每段均需磅水，雨水管道可不磅水，也可每4段抽磅1段。

这是比较实际的问题，特别是初修者必须弄清楚的，否则将会引起差错。

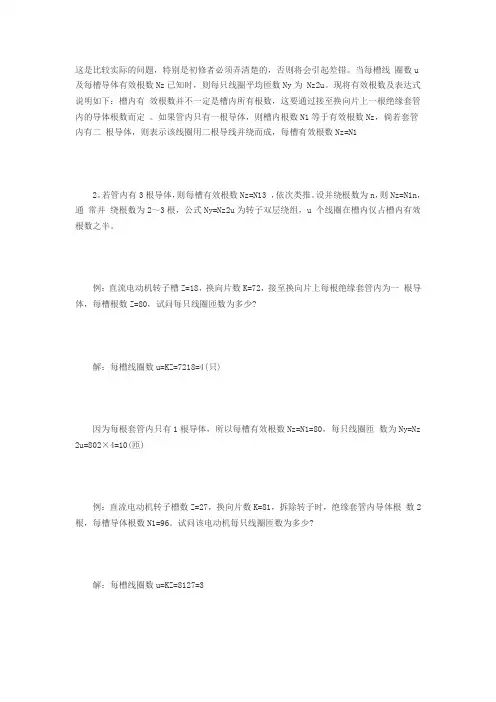

当每槽线圈数u 及每槽导体有效根数Nz已知时，则每只线圈平均匝数Ny为 Nz2u。

现将有效根数及表达式说明如下：槽内有效根数并不一定是槽内所有根数，这要通过接至换向片上一根绝缘套管内的导体根数而定。

如果管内只有一根导体，则槽内根数N1等于有效根数Nz，倘若套管内有二根导体，则表示该线圈用二根导线并绕而成，每槽有效根数Nz=N1
2。

若管内有3根导体，则每槽有效根数Nz=N13 ，依次类推。

设并绕根数为n，则Nz=N1n，通常并绕根数为2～3根，公式Ny=Nz2u为转子双层绕组，u 个线圈在槽内仅占槽内有效根数之半。

例：直流电动机转子槽Z=18，换向片数K=72，接至换向片上每根绝缘套管内为一根导体，每槽根数Z=80，试问每只线圈匝数为多少?
解：每槽线圈数u=KZ=7218=4(只)
因为每根套管内只有1根导体，所以每槽有效根数Nz=N1=80，每只线圈匝数为Ny=Nz 2u=802×4=10(匝)
例：直流电动机转子槽数Z=27，换向片数K=81，拆除转子时，绝缘套管内导体根数2根，每槽导体根数N1=96。

试问该电动机每只线圈匝数为多少?
解：每槽线圈数u=KZ=8127=3
每槽有效根数Nz=N12=962=48。

每只线圈匝数Ny=Nz2u=486=8(匝) 。

绕圈绕制时，3只线圈同时绕制。

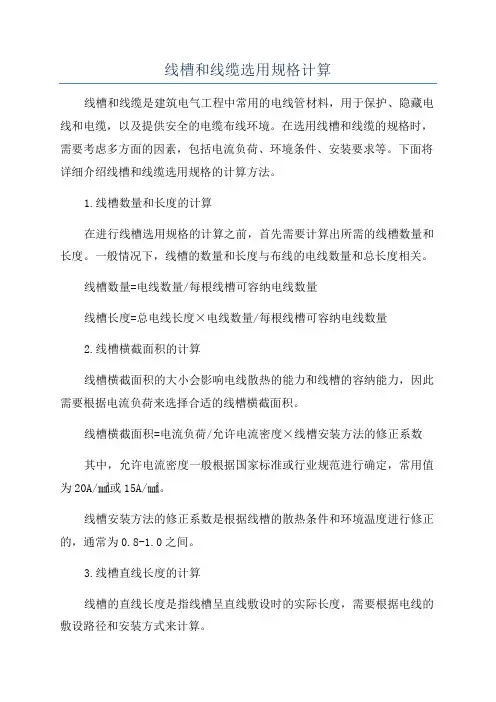

线槽和线缆选用规格计算线槽和线缆是建筑电气工程中常用的电线管材料，用于保护、隐藏电线和电缆，以及提供安全的电缆布线环境。

在选用线槽和线缆的规格时，需要考虑多方面的因素，包括电流负荷、环境条件、安装要求等。

下面将详细介绍线槽和线缆选用规格的计算方法。

1.线槽数量和长度的计算在进行线槽选用规格的计算之前，首先需要计算出所需的线槽数量和长度。

一般情况下，线槽的数量和长度与布线的电线数量和总长度相关。

线槽数量=电线数量/每根线槽可容纳电线数量线槽长度=总电线长度×电线数量/每根线槽可容纳电线数量2.线槽横截面积的计算线槽横截面积的大小会影响电线散热的能力和线槽的容纳能力，因此需要根据电流负荷来选择合适的线槽横截面积。

线槽横截面积=电流负荷/允许电流密度×线槽安装方法的修正系数其中，允许电流密度一般根据国家标准或行业规范进行确定，常用值为20A/㎟或15A/㎟。

线槽安装方法的修正系数是根据线槽的散热条件和环境温度进行修正的，通常为0.8-1.0之间。

3.线槽直线长度的计算线槽的直线长度是指线槽呈直线敷设时的实际长度，需要根据电线的敷设路径和安装方式来计算。

线槽直线长度=线槽水平长度+线槽垂直长度+弯曲长度线槽水平长度为电线布线路径中的直线段长度，线槽垂直长度为线槽与电线布线路径中的拐角或弯曲段的长度，弯曲长度为线槽内电线在弯曲段中的缠绕长度。

4.线槽负荷系数的计算线槽负荷系数是根据线槽的使用条件和敷设方式来确定的，用于修正线槽容纳电线数量和负荷能力的估计值。

线槽负荷系数=电流负荷/线槽容纳负荷其中，线槽容纳负荷是指线槽所能容纳的电流负荷总和。

1.线缆截面积的计算线缆截面积的大小会直接影响线缆的导电能力和电流负荷能力，因此需要根据电流负荷和电缆长度来确定合适的线缆截面积。

线缆截面积=电流负荷/允许电流密度×线缆长度允许电流密度的选择与线缆的类型和用途有关，一般根据国家标准或行业规范进行确定。

线路工程施设材料如何计算1线槽条数=光缆长度（米）/3.8 *1.01；一条Ф98*3M引上镀锌钢管开3个Ф100*30*3引上管箍；一百米吊线开23Kg钢绞线（墙壁吊线时），一千米吊线开221.27Kg （架空吊线时）；光缆挂钩个数＝布放光缆长度（公里）×2060（挂3条光缆时开35mm规格）钢绞挂钩个数（新设吊线）=光缆长度（米）*2；钢绞挂钩个数（利旧吊线）=光缆长度（米）*2*0.3；连接分配箱、光交用圆头尾纤（FC），成端两芯用1条双头3米，FC-FC（ODF架用开5米长的）；连接分纤箱用方头尾纤（SC），成端两芯用1条双头3米，SC-SC；光缆成端接头数=实际光纤成端数；防水泥2处开0.5公斤；一个光缆标志牌开2条3*200mm尼龙扎带；一个光缆预留处开1付拉线抱箍+同程式吊线+一个衬环+4个钢铰线卡子；安装1个分配箱开3粒12×100拉爆螺丝；一条单股7/2.2拉线（夹板法）开3.02Kg钢铰线+1套地锚铁柄+1套水泥拉线盘+1套拉线抱箍+2个拉线衬环（3股）+2副三眼双槽夹板+0.22Kgφ4.0镀锌铁线+0.30Kgφ3.0镀锌铁线+0.02Kgφ1.5镀锌铁线；一条单股7/2.6拉线（夹板法）开3.80Kg钢铰线+1套地锚铁柄+1套水泥拉线盘+1套拉线抱箍+2个拉线衬环（5股）+2副三眼双槽夹板+0.22Kgφ4.0镀锌铁线+0.55Kgφ3.0镀锌铁线+0.04Kgφ1.5镀锌铁线；一条单股7/3.0拉线（夹板法）开5.0Kg钢铰线+1套地锚铁柄+1套水泥拉线盘+1套拉线抱箍+2个拉线衬环（5股）+4副三眼双槽夹板+0.22Kgφ4.0镀锌铁线+0.45Kgφ3.0镀锌铁线+0.04Kgφ1.5镀锌铁线；一处水泥杆假终结开1只5股衬环+4付U弄卡子（规格为8）+0.25Kg7、2.2钢绞线+0.016Kgφ1.5镀锌铁线（假终端拉线材料需另开）；一个墙壁吊线中间支撑物开1个中间支撑物+ 2个膨胀螺栓+1副单槽夹板+1个Φ12×50mm有头穿钉光交箱、分配箱的分光器是用盒式的，光分路器箱的分光器是用插卡式的。

1、订货总量（总长度M）=所需总长+所需总长*10%+总点数*62、整数用线量（总长度M）=楼层*每层用线量每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数3、总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2 注：得出的长度为英尺用线箱数计算用线箱数=总长度（单位米）/305+1注：规范要求弱电的槽满率是40%,强电的槽满率是50%英制：４分６分１寸 1.2寸1.5寸2 寸2.5寸3寸4寸公制：dn15dn20dn25dn32dn40dn50 dn65 dn75 dn100外径：2025323845637689133DN-公称直径Ф－外径管槽线缆容量对照表（含PVC线槽）PVC槽（型号）20*10 24*14 39*19 59*22 99*2799*40五类线（根数）249163248PVC管（型号）ф16 ф20 ф25 ф32 ф40 ф50五类线（根数）23691524度锌线槽（型号）25*25 25*50 25*75 50*5050*100100*100五类线（根数）715223060120表1.铜缆外径统计表：单位：mm3类4对线5类4对线25对3类线50对3类线100对3类线25对5类线4.7 4.579.713.418.212.45表2.光缆外径统计表：单位：mm规格NTF-DMGR-04NTF-DMGR-06NTF-DMGR-12外径 5.08 5.597.62表3.铁管容纳线缆根数统计表铁管规格3类4对5类4对G1522G204 3G256 6G321110表4.架桥容纳线缆根数统计表线槽规格3类4对5类4对3类25对3类50对3类100对5类25对25X2587100025X501715310 275X252724531 350X503632742 550X10074661610512100X1001501343322112575X15016915138251328100X20030126968452352150X15033930377512758表5.线槽容纳线缆根数统计表线槽截面积3类4对5类4对3类25对3类50对3类100对5类25对20×10 200 224X1433683100039×18702850×2512501715310 260×2213201660×3018002280×4032004080×50400050100×60 600080100×100 10000130120×60720094THANKS致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求欢迎您的下载，资料仅供参考。

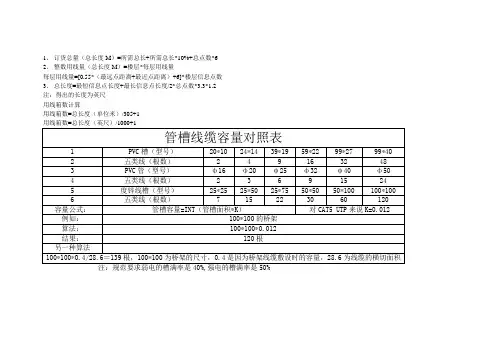

注：规范要求弱电的槽满率是40%,强电的槽满率是50%
50*50
50*100
100*100
6
五类线（根数）
7
15
22
30
60
120
容量公式：
管槽容量=INT（管槽面积*K）
对CAT5 UTP来说K=0.012
例如：
100*100的桥架
算法：
100*100*0.012
结果：
120根
另一种算法
100*100*0.4/28.6＝139根，100*100为桥架的尺寸，0.4是因为桥架线缆敷设时的容量，28.6为线缆的横切面积

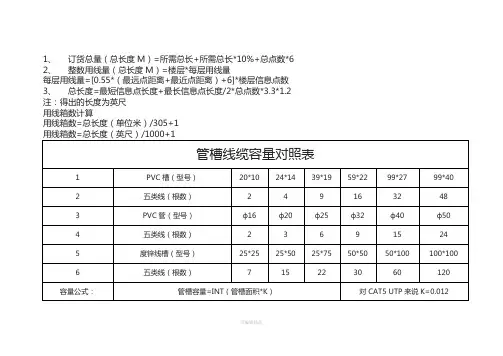

1、订货总量（总长度M）=所需总长+所需总长*10%+总点数*6
2、整数用线量（总长度M）=楼层*每层用线量
每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数
3、总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2
注：得出的长度为英尺
用线箱数计算
用线箱数=总长度（单位米）/305+1
用线箱数=总长度（英尺）/1000&#C槽（型号）
20*10
24*14
39*19
59*22
99*27
99*40
2
五类线（根数）
2
4
9
16
32
48
3
PVC管（型号）
ф16
ф20
ф25
ф32
ф40
ф50
4
五类线（根数）
2
3
6
9
15
24
5
度锌线槽（型号）
25*25
25*50
25*75

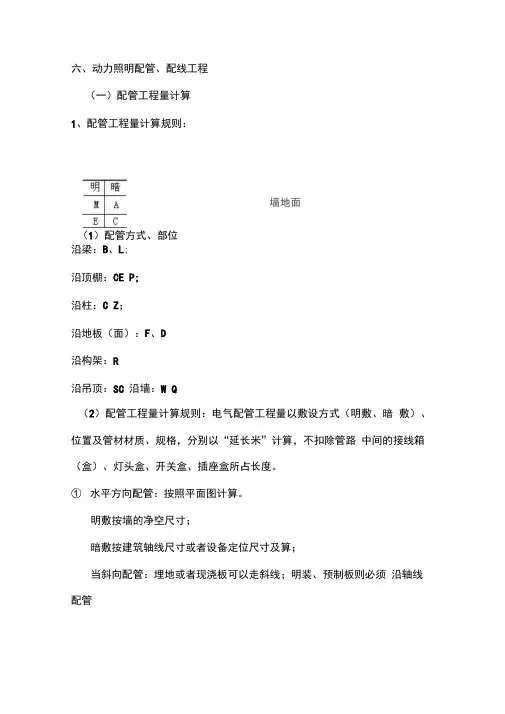

六、动力照明配管、配线工程（一）配管工程量计算1、配管工程量计算规则：墙地面（1）配管方式、部位沿梁：B、L;沿顶棚：CE P;沿柱：C Z；沿地板（面）：F、D沿构架：R沿吊顶：SC 沿墙：W Q（2）配管工程量计算规则：电气配管工程量以敷设方式（明敷、暗敷）、位置及管材材质、规格，分别以“延长米”计算，不扣除管路中间的接线箱（盒）、灯头盒、开关盒、插座盒所占长度。

①水平方向配管：按照平面图计算。

明敷按墙的净空尺寸；暗敷按建筑轴线尺寸或者设备定位尺寸及算；当斜向配管：埋地或者现浇板可以走斜线；明装、预制板则必须沿轴线配管②垂直方向敷设的管（沿墙、柱引上或引下），其工程量计算与箱、柜、盘、板开关等设备安装高度有关。

注：无论是明配管还是暗配管，计算方法一致（层高- 开关、插座、配电箱安装高度），都不扣除楼板厚度。

③当埋地配管时（DA或FQ :水平方向的配管按墙、柱轴线尺寸及设备定位尺寸进行计算竖直方向配管按照穿出地面向设备或向墙上电气开关配管时，按埋的深度和引向墙、柱的高度进行计算。

若电源架空引入，穿管进入配电箱（AP AL）,再进入设备，又连开关箱（A®,再连照明箱（AL），水平方向配管长度为L1、L2、L3、L4均算至各中心处。

当管穿出地面时，沿墙引下管长度（hl）加上地面厚度；或设备基础高；或出地面150mm~200mm度，即为s配管长度。

注:配管工程量计算顺序:先算水平管（平面图），后算竖直管。

（二）配管定额套用1、电线管（DG明敷、暗敷明敷（m）；暗敷（m）2、硬塑料管明敷、暗敷。

UPVC（阻燃塑料管）明敷（m；暗敷（m3、半硬质塑料管（pvc 管）暗敷（m）1 、金属软管（逐渐陶态）（m）现较多用塑料波纹管只有在特殊地方用金属软管2、接线盒、灯头盒、插座盒、开关盒（1）工程量计算方法：①接线盒工程量计算：凡是导线有分支的位置处需要安装接线盒；导线没有分支，但是配管长度超过规范规定长度，需要安装接线盒：配管长度超过30m中间无拐弯；配管长度超过20m中间有一个拐弯；配管长度超过15m中间有二个拐弯；配管长度超过8m中间有三个拐弯；②开关盒、插座盒、灯头盒工程量计算：凡是配管，在每个开关位置处装一个开关盒；在每个插座位置处，装一个插座盒；在每个灯具位置处装一个灯头盒。

（5）钢索配线
钢索配线是将导线悬吊在拉线的钢索上的一种 配线方法。适用于大跨度场所，特别是大跨度空间 照明。
（6）配管配线
配管配线是将导线穿在线管中，然后再明敷或 暗敷在建筑物的各个位置。使用不同的管材，可以 适用于各种场所，主要用于暗敷设。
穿管常用的管材有两大类：钢管和塑料管。
1）钢管。钢管按管壁厚的不同，分为薄壁管和厚壁 管。薄壁管也叫电线管，是专门用来穿电线的。其 内外均已做过防腐处理，电线管不论管径大小，管 壁厚度均为1-1.6mm。厚壁管分为焊接钢管和水煤气 钢管。焊接钢管的管壁厚度，按管径的不同分成 2.5mm和3mm两种。水煤气钢管主要用于通水和煤气， 管壁厚度随管径增加。厚壁管分为镀锌管和不镀锌 黑管，黑管在使用前需先做防腐处理。在现场浇注 的混凝土结构中主要使用厚壁钢管，而水煤气钢管 则用于敷设在自然地面内和素混凝土地面中。在有 轻微腐蚀性气体的场所和有防爆要求的场所必须使 用水煤气钢管。
2、常用电线举例：
（1）、BX、BLX：橡胶绝缘电线。固定敷设于室内或室 外，明敷、暗敷或穿管，作为设备安装用线。
（2）、BXF、BLXF：氯丁橡胶绝缘电线。同BX型，耐气 候好，适用于室外。
（3）、BXR：橡胶绝缘软电线。同BX型，仅用HF、BXLHF：橡胶绝缘和护套电线。同BX型， 适用于较潮湿的场所和作为室外进户线。
例题3：根据上述规定，此示意图位置计算接线盒、 灯头盒、插座盒、开关盒的数量，并在平面图上画 出。
（a）平面位置图
2、计算方法：计算配管的工程量，分两步走， 先算水平配管，再算垂直配管。 1）水平方向敷设的管，以施工平面布置图的 管线走向和敷设部位为依据（第一节内容）， 并借用建筑物平面图所标墙、柱轴线尺寸进 行线管长度的计算，以下图为例。

电气施工配管配线工程量计算配管配线工程常用在动力配电、照明工程;开关插座安装工程以及其他附件安装工程。

（一）、电线知识:1、电线通用符号含义：〔1〕代号。

B－电线(有时不表示）〔2〕导体。

T－铜芯(一般缺省表示)，L－铝芯，R－软铜〔3〕绝缘。

V－聚氯乙烯,X－橡皮，F－氯丁橡皮〔4〕护套。

V－聚氯乙烯〔5〕其他。

R－软电线，P－屏蔽，B－平行2、常用电线举例：（1）、BX、BLX:橡胶绝缘电线。

固定敷设于室内或室外，明敷、暗敷或穿管，作为设备安装用线。

（2)、BXF、BLXF：氯丁橡胶绝缘电线。

同BX型，耐气候好，适用于室外.（3）、BXR：橡胶绝缘软电线。

同BX型,仅用于安装时要求柔软的场所。

（4）、BXHF、BXLHF：橡胶绝缘和护套电线。

同BX型，适用于较潮湿的场所和作为室外进户线。

（5）、BV、BLV:聚氯乙烯绝缘电线。

同BX型，但耐湿性和耐气候性较好。

（6）、BVR：聚氯乙烯绝缘软电线.同BV型，仅用于安装时要求柔软的场所。

（7）、BVV、BLVV:聚氯乙烯绝缘和护套电线。

同BV型,用于潮湿和机械防护要求较高的场所，可直埋土壤中（8）、BV—105、BLV—105：耐热105℃聚氯乙烯绝缘电线。

同BV型，用于45℃及以上高温环境中。

（9）、BVR-105:耐热105℃聚氯乙烯绝缘软电线。

同BVR型，用于45℃及以上高温环境中。

（10）、RV 单芯铜芯氯乙烯绝缘绝缘软线。

供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－15℃。

（11）、RVB 两芯平型铜芯聚氯乙烯绝缘软线。

供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－15℃。

(12）、RVS 两芯铜芯聚氯乙烯绞型连接软线.供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－15℃。

（13）、RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软线。

5）不同回路、不同电压等级以及交流与直流 回路，不得穿在同一管内。
但下列几种情况或设计有特殊规定的除 外： ① 电压为50V及以下的回路。 ② 同一台设备的电机回路和无抗干扰要求的 控制回路。 ③ 照明花灯的所有回路。 ④ 同类照明的几个回路，但管内导线的根数 不能超过8根。
（四）接线箱、盒等安装工程量计算
（五） 配管工程量计算
配管工程以所配管的材质、敷设方式以 及按管的规格划分定额子目。
1、计算规则及其要领：
1）计算规则：各种配管工程量以管材质、规 格和敷设方式不同，按“延长米”计量，不 扣除接线盒（箱）、灯头盒、开关盒所占长 度。
2）计算要领：从配电箱起按各个回路进行计 算，或按建筑物自然层划分计算，或按建筑 平面形状特点及系统图的组成特点分片划块 计算，然后汇总。千万不要“跳算”，防止 混乱，影响工程量计算的正确性。
（19）、RFS（两芯绞型）、RFB（两芯平型）： 丁晴聚氯乙烯复合物绝缘软线。同RVB、RVS 型， 但低温柔软性 较好。
（20）、 RXS（RXB）：棉纱编织橡胶绝缘双绞 （平）型软线。室内日用电器，照明用电源 线。 RX：棉纱总编织橡胶绝缘软线。同RXS （RXB）型。
3、规格表示法含义：
的含义；R—软线； VV—双层护套线； P—屏蔽； 2—2芯多股线 ；32—每芯有32根铜丝 ；0.2—每根 铜丝直径为2
配管时要根据所穿导线的截面、导线根数及所 采用的保护管的类型合理选定保护管直径。配管时 应该根据管路的长度、弯头的多少和拉线位置等实 际情况在管路中间的适当益设置接线盒或拉线盒。 其设置原则是：
（1）安装电器的位置应设置接线盒。
（2）线路分支处或导线规格改变处要设置接线盒。
（3）水平敷设管路遇下列情况之一时，中间应增设接 线盒或拉线盒，且接线盒或拉线盒的位置应便于穿 线。 1）管子长度每超过30m，无弯头。 2）管子长度每超过20m，有1个弯头。 3）管子长度每超过15m，有2个弯头。 4）管子长度每超过8m，有3个弯头。

电气施工配管配线工程量计算配管配线工程常用在动力配电、照明工程；开关插座安装工程以及其他附件安装工程。

（一）、电线知识:1、电线通用符号含义：〔1〕代号。

B－电线（有时不表示）〔2〕导体.T－铜芯(一般缺省表示），L－铝芯,R－软铜〔3〕绝缘。

V－聚氯乙烯，X－橡皮，F－氯丁橡皮〔4〕护套。

V－聚氯乙烯〔5〕其他.R－软电线，P－屏蔽，B－平行2、常用电线举例：（1)、BX、BLX：橡胶绝缘电线。

固定敷设于室内或室外，明敷、暗敷或穿管，作为设备安装用线。

（2）、BXF、BLXF：氯丁橡胶绝缘电线。

同BX型，耐气候好，适用于室外。

（3)、BXR:橡胶绝缘软电线。

同BX型，仅用于安装时要求柔软的场所。

（4）、BXHF、BXLHF：橡胶绝缘和护套电线。

同BX型，适用于较潮湿的场所和作为室外进户线。

（5)、BV、BLV：聚氯乙烯绝缘电线.同BX型，但耐湿性和耐气候性较好。

（6）、BVR：聚氯乙烯绝缘软电线。

同BV型，仅用于安装时要求柔软的场所。

（7）、BVV、BLVV:聚氯乙烯绝缘和护套电线.同BV型，用于潮湿和机械防护要求较高的场所，可直埋土壤中(8)、BV—105、BLV-105：耐热105℃聚氯乙烯绝缘电线.同BV型,用于45℃及以上高温环境中.(9）、BVR-105：耐热105℃聚氯乙烯绝缘软电线。

同BVR型,用于45℃及以上高温环境中。

（10）、RV 单芯铜芯氯乙烯绝缘绝缘软线。

供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－15℃。

(11）、RVB 两芯平型铜芯聚氯乙烯绝缘软线.供各种移动电器、仪表、电信设备、自动化装置接线用; 也作为内部安装用线,安装时环境温度不低于－15℃.（12）、RVS 两芯铜芯聚氯乙烯绞型连接软线。

供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－15℃。

(13)、RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软线。

电缆穿管和用量计算一、穿线预备1.检查管槽穿线前要严格进行穿线检查，具体要求参见相应的管槽检查要求，下面排列的是严峻阻碍穿线质量和进度的几个管槽质量问题：Ø 管槽规格小。

Ø 接口处有毛刺。

Ø 埋地安装管槽堵塞、有水等。

埋地管槽穿线前必须全面试穿。

2. 文档预备Ø 布线系统系统图Ø 布线系统平面图Ø 穿线技术要求Ø 空白穿线报告3.穿线组织策划Ø 明白得布线系统总体结构，不要穿错路线。

Ø 能明确区分要敷设的各种电缆，不要用错电缆。

Ø 熟悉电缆要通过的管路。

Ø 有丰富的穿线体会，明白得预防典型的阻碍穿线质量和进度的问题。

Ø 明白得并牢记我们关于综合布线系统电缆敷设的专门要求。

Ø 思路清晰，把信息点分组，一组一组地敷设，不多穿，不漏穿。

每组应不超过20个信息点，否则同时穿放的电缆量大，穿放费劲容易导致电缆损害，也容易缠绕、打结，专门阻碍进度。

Ø 忠实严谨地做标号，并记录长度刻度。

Ø 严格地组织测试，用万用表逐条电缆测通断。

4.穿线技术要求所有的钢管口都要安放塑料护口。

穿线人员应携带护口，穿线时随时安放。

余长：电缆在运算机出线盒外余长30cm，余线应认真缠绕好收在出线盒内。

在配线箱处从配线柜入口算起余长为配线柜的（长+宽+深）。

分组绑扎：余线应按分组表分组，从线槽出口捋直绑扎好，绑扎点间距不大于50cm。

不可用铁丝或硬电源线绑扎。

转弯半径：50芯电缆转弯半径应不小于162mm。

垂直电缆通过过渡箱转入垂直钢管往下一层走时要在过渡箱中要绑扎悬挂，幸免电缆重量全压在弯角的里侧电缆上，如此会阻碍电缆的传输特性。

在垂直线槽中的电缆要每米绑扎悬挂一次。

线槽内布放电缆应平直，无缠绕，无长短不一。

假如线槽开口朝侧面，电缆要每隔1米绑扎固定一次。

电缆按照运算机平面图标号，每个标号对应一条4对芯线，对应的房间和插座位置不能弄错。

穿线要求一、穿线准备1.检查管槽穿线前要严格进行穿线检查，具体要求参见相应的管槽检查要求，下面罗列的是严重影响穿线质量和进度的几个管槽质量问题：Ø管槽规格小。

Ø接口处有毛刺。

Ø埋地安装管槽阻塞、有水等。

埋地管槽穿线前必须全面试穿。

2. 文档准备Ø布线系统系统图Ø布线系统平面图Ø穿线技术要求Ø空白穿线报告3.穿线组织策划Ø理解布线系统总体结构，不要穿错路线。

Ø能明确区分要敷设的各种电缆，不要用错电缆。

Ø熟悉电缆要经过的管路。

Ø有丰富的穿线经验，懂得预防典型的影响穿线质量和进度的问题。

Ø理解并牢记我们对于综合布线系统电缆敷设的特殊要求。

Ø思路清晰，把信息点分组，一组一组地敷设，不多穿，不漏穿。

每组应不超过20个信息点，否则同时穿放的电缆量大，穿放费力容易导致电缆损伤，也容易缠绕、打结，非常影响进度。

Ø忠实严谨地做标号，并记录长度刻度。

Ø严格地组织测试，用万用表逐条电缆测通断。

4.穿线技术要求所有的钢管口都要安放塑料护口。

穿线人员应携带护口，穿线时随时安放。

余长：电缆在计算机出线盒外余长30cm，余线应仔细缠绕好收在出线盒内。

在配线箱处从配线柜入口算起余长为配线柜的（长+宽+深）。

分组绑扎：余线应按分组表分组，从线槽出口捋直绑扎好，绑扎点间距不大于50cm。

不可用铁丝或硬电源线绑扎。

转弯半径：50芯电缆转弯半径应不小于162mm。

垂直电缆通过过渡箱转入垂直钢管往下一层走时要在过渡箱中要绑扎悬挂，避免电缆重量全压在弯角的里侧电缆上，这样会影响电缆的传输特性。

在垂直线槽中的电缆要每米绑扎悬挂一次。

线槽内布放电缆应平直，无缠绕，无长短不一。

如果线槽开口朝侧面，电缆要每隔1米绑扎固定一次。

电缆按照计算机平面图标号，每个标号对应一条4对芯线，对应的房间和插座位置不能弄错。

电气施工配管配线工程量计算配管配线工程常用在动力配电、照明工程；开关插座安装工程以及其他附件安装工程。

（一）、电线知识:1、电线通用符号含义：〔1〕代号。

B－电线(有时不表示）〔2〕导体。

T－铜芯（一般缺省表示），L－铝芯，R－软铜〔3〕绝缘。

V－聚氯乙烯，X－橡皮，F－氯丁橡皮〔4〕护套.V－聚氯乙烯〔5〕其他.R－软电线，P－屏蔽,B－平行2、常用电线举例:（1）、BX、BLX:橡胶绝缘电线。

固定敷设于室内或室外,明敷、暗敷或穿管，作为设备安装用线.（2)、BXF、BLXF:氯丁橡胶绝缘电线.同BX型，耐气候好，适用于室外。

（3）、BXR：橡胶绝缘软电线.同BX型，仅用于安装时要求柔软的场所。

（4）、BXHF、BXLHF:橡胶绝缘和护套电线。

同BX型，适用于较潮湿的场所和作为室外进户线。

(5）、BV、BLV：聚氯乙烯绝缘电线。

同BX型,但耐湿性和耐气候性较好。

（6)、BVR：聚氯乙烯绝缘软电线。

同BV型，仅用于安装时要求柔软的场所.(7）、BVV、BLVV:聚氯乙烯绝缘和护套电线.同BV型，用于潮湿和机械防护要求较高的场所,可直埋土壤中（8）、BV—105、BLV-105：耐热105℃聚氯乙烯绝缘电线。

同BV型，用于45℃及以上高温环境中。

(9）、BVR—105:耐热105℃聚氯乙烯绝缘软电线。

同BVR型，用于45℃及以上高温环境中. （10）、RV 单芯铜芯氯乙烯绝缘绝缘软线。

供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线,安装时环境温度不低于－15℃.（11)、RVB 两芯平型铜芯聚氯乙烯绝缘软线。

供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线,安装时环境温度不低于－15℃。

（12）、RVS 两芯铜芯聚氯乙烯绞型连接软线。

供各种移动电器、仪表、电信设备、自动化装置接线用；也作为内部安装用线，安装时环境温度不低于－15℃。

(13)、RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软线。
