研发部ITO培训资料（2010年07月12日）注：此资料不得私自复印外带。
目录一、标准规范；二、结构与类别；三、常用物料与特性；四、设计规范；五、工艺流程及注意事项；六、ITO使用注意事项；七、ITO标准品;1、命名方式2、产品包裝3、產品的配備4、Controller Driver型號5、四线、五线電阻式T/P工作原理、区别及我司TP的优势6、不同材料的標準品的適用範圍7、產品測試.研发部ITO培训一、标准规范1.电子特性：1)电路等级：1.8-3.3V(DC)。
2)透明度：透光率测试由三个参数决定，分别是透明度、雾化度及清晰度。
不同的参数值表现不同的外观。
(1) 投射电容：在550nm的光波长下，产品的透光率：>90%。
(2) 表面电容：在550nm的光波长下，产品的透光率：>95%。
（条件GLASS厚度为0.55mm时，Lens厚度1.1mm）电容式电路等级：3.3V (DC)，35mA透光率：在550nm的波长下，产品透光率 >90%绝缘阻抗：>25MΩ、25V(DC)电容值：<5nf触点抖动时间：<3ms表面硬度: 9H使用寿命：敲击寿命：>2.25亿注：用φ2、60°硬度橡皮头、250g、频率2次/秒线性：<1.5% (特殊需求可<1.0%)操作温度：-15℃~ +70℃储存温度：-50℃~ +85 ℃二、结构与类别1．产品结构1）双面ITO结构：a、单面镀金属：b、双面镀金属：2）单面ITO结构：a、3）FILM+FILM结构：a、Mylar或FPC引出b、ITO玻璃直接引出C、ITO Film直接引出此结构成本低,工艺成熟,透明度高,引出线可随意选择.厚度可调整。
b、c两类型采用点胶形式比压合形式好，因为上线材料较厚，采用压合时效果不太好；而压头大小也要适合，如果比实际压合面积大会压坏材料。
4）薄膜对薄膜含承托板结构：此结构成本高,结构层多,透明度低,OCA与Film贴合时不良率高，此结构不建议客户使用。

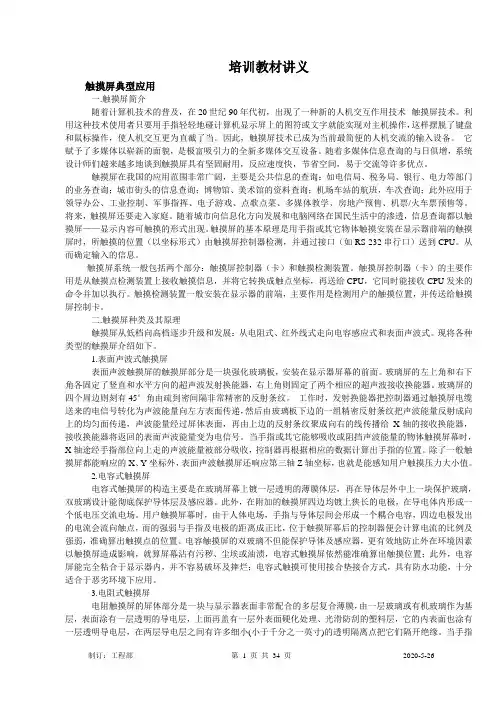

培训教材讲义触摸屏典型应用一.触摸屏简介随着计算机技术的普及，在20世纪90年代初，出现了一种新的人机交互作用技术--触摸屏技术。
利用这种技术使用者只要用手指轻轻地碰计算机显示屏上的图符或文字就能实现对主机操作，这样摆脱了键盘和鼠标操作，使人机交互更为直截了当。
因此，触摸屏技术已成为当前最简便的人机交流的输入设备。
它赋予了多媒体以崭新的面貌，是极富吸引力的全新多媒体交互设备。
随着多媒体信息查询的与日俱增，系统设计师们越来越多地谈到触摸屏具有坚固耐用，反应速度快，节省空间，易于交流等许多优点。
触摸屏在我国的应用范围非常广阔，主要是公共信息的查询：如电信局、税务局、银行、电力等部门的业务查询；城市街头的信息查询；博物馆、美术馆的资料查询；机场车站的航班，车次查询；此外应用于领导办公、工业控制、军事指挥、电子游戏、点歌点菜、多媒体教学、房地产预售、机票/火车票预售等。
将来，触摸屏还要走入家庭。
随着城市向信息化方向发展和电脑网络在国民生活中的渗透，信息查询都以触摸屏——显示内容可触摸的形式出现。
触摸屏的基本原理是用手指或其它物体触摸安装在显示器前端的触摸屏时，所触摸的位置（以坐标形式）由触摸屏控制器检测，并通过接口（如RS-232串行口）送到CPU。
从而确定输入的信息。
触摸屏系统一般包括两个部分：触摸屏控制器（卡）和触摸检测装置。
触摸屏控制器（卡）的主要作用是从触摸点检测装置上接收触摸信息，并将它转换成触点坐标，再送给CPU，它同时能接收CPU发来的命令并加以执行。
触摸检测装置一般安装在显示器的前端，主要作用是检测用户的触摸位置，并传送给触摸屏控制卡。
二.触摸屏种类及其原理触摸屏从低档向高档逐步升级和发展：从电阻式、红外线式走向电容感应式和表面声波式。
现将各种类型的触摸屏介绍如下。
1.表面声波式触摸屏表面声波触摸屏的触摸屏部分是一块强化玻璃板，安装在显示器屏幕的前面。
玻璃屏的左上角和右下角各固定了竖直和水平方向的超声波发射换能器，右上角则固定了两个相应的超声波接收换能器。
触摸屏ITO培训资料一、ITO 简介ITO（Indium Tin Oxide），即氧化铟锡，是一种具有良好导电性和透光性的材料，广泛应用于触摸屏领域。
触摸屏作为一种直观、便捷的人机交互界面，已经成为电子设备中不可或缺的一部分。
ITO 薄膜在触摸屏中起着关键作用，它能够实现触摸信号的检测和传输。
二、ITO 薄膜的制备方法1、磁控溅射法这是目前制备 ITO 薄膜最常用的方法之一。
在高真空环境中，通过磁场控制带电粒子的运动，使铟锡靶材的原子溅射到基板上形成薄膜。
该方法具有沉积速率高、薄膜质量好、成分均匀等优点。
2、真空蒸发法将铟锡合金加热至蒸发温度，使其原子或分子气化后沉积在基板上。
这种方法设备相对简单，但薄膜的均匀性和附着力可能不如磁控溅射法。
3、溶胶凝胶法通过将金属醇盐或无机盐溶解在溶剂中形成溶胶，然后经过凝胶化、干燥和热处理得到薄膜。
该方法成本较低，但制备过程较为复杂，薄膜的性能也相对较难控制。
三、ITO 薄膜的性能参数1、电阻率ITO 薄膜的电阻率直接影响触摸屏的响应速度和灵敏度。
一般来说，电阻率越低，触摸屏的性能越好。
2、透光率良好的透光率是保证触摸屏显示效果清晰的重要因素。
通常要求ITO 薄膜在可见光范围内的透光率达到 85%以上。
3、表面粗糙度薄膜的表面粗糙度会影响其与其他层的接触性能和光学性能。
较小的表面粗糙度有助于提高触摸屏的可靠性和显示质量。
四、ITO 在触摸屏中的工作原理触摸屏主要分为电阻式触摸屏和电容式触摸屏，ITO 在这两种触摸屏中的工作原理有所不同。
1、电阻式触摸屏由上下两层 ITO 薄膜组成，中间隔着微小的隔离点。
当触摸屏幕时，上下两层薄膜接触，电流通过接触点，从而检测到触摸位置。
2、电容式触摸屏分为表面电容式和投射电容式。
表面电容式触摸屏是在玻璃表面涂覆一层 ITO 导电层，当手指触摸屏幕时，会引起电容变化，从而检测触摸位置。
投射电容式触摸屏则是在玻璃基板上形成横竖交叉的 ITO 电极阵列，通过检测电极间电容的变化来确定触摸位置。
ITO触摸屏原理及基础知识2008-08-01 22:41目前主要有几种类型的触摸屏，它们分别是：电阻式（双层），表面电容式和感应电容式，表面声波式，红外式，以及弯曲波式、有源数字转换器式和光学成像式。
它们又可以分为两类，一类需要ITO,比如前三种触摸屏，另一类的结构中不需要ITO, 比如后几种屏。
触摸屏在我们身边已经随处可见了，在PDA等个人便携式设备领域中，触摸屏节省了空间便于携带，还有更好的人机交互性。
目前主要有几种类型的触摸屏，它们分别是：电阻式（双层），表面电容式和感应电容式，表面声波式，红外式，以及弯曲波式、有源数字转换器式和光学成像式。
它们又可以分为两类，一类需要ITO,比如前三种触摸屏，另一类的结构中不需要ITO, 比如后几种屏。
目前市场上，使用ITO材料的电阻式触摸屏和电容式触摸屏应用最为广泛。
电阻式触摸屏ITO 是铟锡氧化物的英文缩写，它是一种透明的导电体。
通过调整铟和锡的比例，沉积方法，氧化程度以及晶粒的大小可以调整这种物质的性能。
薄的ITO材料透明性好，但是阻抗高；厚的ITO材料阻抗低，但是透明性会变差。
在PET聚脂薄膜上沉积时，反应温度要下降到150度以下，这会导致ITO氧化不完全，之后的应用中ITO会暴露在空气或空气隔层里，它单位面积阻抗因为自氧化而随时间变化。
这使得电阻式触摸屏需要经常校正。
图一是电阻触摸屏的一个侧面剖视图。
手指触摸的表面是一个硬涂层，用以保护下面的PET层。
PET层是很薄的有弹性的PET薄膜，当表面被触摸时它会向下弯曲，并使得下面的两层ITO涂层能够相互接触并在该点连通电路。
两个ITO层之间是约千分之一英寸厚的一些隔离支点使两层分开。
最下面是一个透明的硬底层用来支撑上面的结构，通常是玻璃或者塑料。
电阻触摸屏的多层结构会导致很大的光损失，对于手持设备通常需要加大背光源来弥补透光性不好的问题，但这样也会增加电池的消耗。
电阻式触摸屏的优点是它的屏和控制系统都比较便宜，反应灵敏度也很好。
触摸屏培训资料（一）引言概述触摸屏技术是一种现代化的交互方式，已经广泛应用于各种设备和系统中。
为了充分发挥触摸屏的功能，需要专门的培训资料来指导用户正确地使用和操作触摸屏。
本文档将介绍和解释触摸屏的基本知识和技巧，帮助读者快速上手并提高使用效果。
正文内容1. 触摸屏的基本原理1.1 电容触摸屏原理1.2 电阻触摸屏原理1.3 表面声波触摸屏原理1.4 其他类型触摸屏的原理介绍1.5 触摸屏的优缺点分析2. 触摸屏的常见手势操作2.1 单指触摸操作2.2 双指触摸操作2.3 多指触摸操作2.4 旋转、缩放和拖拽手势操作2.5 其他常见的触摸屏手势操作3. 触摸屏的使用技巧和注意事项3.1 触摸屏的保养与清洁3.2 如何准确地点击、滑动和拖拽3.3 触摸屏的快捷操作技巧3.4 避免误操作和屏幕反应延迟的解决方法3.5 触摸屏在特殊环境下的适应性和限制4. 触摸屏的适用场景与应用案例4.1 商业展示与交互应用4.2 智能手机和平板电脑的触摸屏应用4.3 医疗设备和工业控制系统的触摸屏应用4.4 汽车导航和娱乐系统的触摸屏应用4.5 其他领域触摸屏应用的创新案例介绍5. 触摸屏常见问题解答和故障排除5.1 如何识别触摸屏故障类型5.2 常见的触摸屏问题及解决办法5.3 如何避免触摸屏问题出现的常见误区5.4 有关触摸屏维修和更换的注意事项5.5 触摸屏故障排除的高级技巧和维修方法总结通过本文档的学习，读者将掌握触摸屏的基本原理、常见手势操作、使用技巧和注意事项。
同时，了解触摸屏的适用场景和应用案例，并能够解决触摸屏常见问题和故障排除。
希望读者能够通过本文档快速上手并提高触摸屏的使用效果。
ITO镀膜工艺培训1. 简介ITO镀膜工艺是一种常见的表面处理工艺，用于制备导电玻璃或塑料材料。
ITO（Indium Tin Oxide）是一种透明导电氧化物材料，具有优良的光学透明性和电导率。
镀上ITO膜层后的材料可以用于触摸屏、太阳能电池、液晶显示器等领域。
2. 工艺流程2.1. 准备工作在进行ITO镀膜之前，需要进行准备工作，包括准备基材、清洗基材和制备ITO溶液。
2.2. 清洗基材清洗基材是确保膜层质量的重要步骤。
通常会使用酸、碱和有机溶剂来清洗基材表面，以去除表面污染和氧化物。
2.3. 制备ITO溶液ITO溶液的制备需要精确控制溶液的配比和浓度。
溶液的主要成分为铟锡混合溶液和溶剂。
铟锡混合溶液的配比会直接影响到膜层的导电性和透明性。
2.4. 镀膜镀膜是ITO镀膜工艺的核心步骤。
将清洗后的基材浸入ITO溶液中，并通过电极反应来使溶液中的ITO沉积在基材表面。
控制电极反应的时间和电流密度可以调节膜层的厚度和导电性。
2.5. 后处理在完成镀膜后，需进行后处理以提高膜层的质量。
常见的后处理方法包括热处理和激光光疗。
热处理会使膜层结晶并提高其导电性能，激光光疗则可去除膜层表面的缺陷。
3. 工艺优势ITO镀膜工艺具有以下优势：•高透明性：ITO膜层具有较高的光学透过率，透明度可达90%以上，适用于光学显示领域。
•优异的导电性：ITO膜层具有优良的导电性能，电阻较低，可用于制作各种导电器件。
•耐腐蚀性：ITO膜层具有良好的耐腐蚀性，可长期使用而不受化学物质侵蚀。
•良好的附着力：ITO膜层与基材有良好的附着力，不易剥离。
4. 应用领域ITO镀膜工艺广泛应用于以下领域：•触摸屏：ITO膜层是制作触摸屏电极的重要材料，具有优良的导电性和透明性。
•液晶显示器：ITO膜层可用作液晶显示器的透明电极。
•太阳能电池：ITO膜层可用作太阳能电池中的透明导电膜。
•光电设备：ITO膜层可用于制作光电设备中的导电电极、透镜等。
研发部ITO培训资料（2010年07月12日）注：此资料不得私自复印外带。
目录一、标准规范；二、结构与类别；三、常用物料与特性；四、设计规范；五、工艺流程及注意事项；六、ITO使用注意事项；七、ITO标准品;1、命名方式2、产品包裝3、產品的配備4、Controller Driver型號5、四线、五线電阻式T/P工作原理、区别及我司TP的优势6、不同材料的標準品的適用範圍7、產品測試.研发部ITO培训一、标准规范1.电子特性：1)电路等级：1.8-3.3V(DC)。
2)透明度：透光率测试由三个参数决定，分别是透明度、雾化度及清晰度。
不同的参数值表现不同的外观。
(1) 投射电容：在550nm的光波长下，产品的透光率：>90%。
(2) 表面电容：在550nm的光波长下，产品的透光率：>95%。
（条件GLASS厚度为0.55mm时，Lens厚度1.1mm）电容式电路等级：3.3V (DC)，35mA透光率：在550nm的波长下，产品透光率 >90%绝缘阻抗：>25MΩ、25V(DC)电容值：<5nf触点抖动时间：<3ms表面硬度: 9H使用寿命：敲击寿命：>2.25亿注：用φ2、60°硬度橡皮头、250g、频率2次/秒线性：<1.5% (特殊需求可<1.0%)操作温度：-15℃~ +70℃储存温度：-50℃~ +85 ℃二、结构与类别1．产品结构1）双面ITO结构：a、单面镀金属：b、双面镀金属：2）单面ITO结构：a、3）FILM+FILM结构：a、Mylar或FPC引出b、ITO玻璃直接引出C、ITO Film直接引出此结构成本低,工艺成熟,透明度高,引出线可随意选择.厚度可调整。
b、c两类型采用点胶形式比压合形式好，因为上线材料较厚，采用压合时效果不太好；而压头大小也要适合，如果比实际压合面积大会压坏材料。
4）薄膜对薄膜含承托板结构：此结构成本高,结构层多,透明度低,OCA与Film贴合时不良率高，此结构不建议客户使用。
引出线可采用Mylar 或FPC。
现多采用在承托板上加印绝缘点的制作方式来解决水纹产生的现象，如下图所示：亮面防刮花、亮面防牛顿环、亮面防牛顿环防反射雾面防刮花、雾面防牛顿环、雾面防牛顿环防反射方阻种类分为450Ω/□、250Ω/□亮面双层材料、雾亮面双层材料方阻种类分为450Ω/□、270Ω/□3)厂牌：Oike、Neo vac、Nitto、CPF、三星 JW4）材料特性A.亮面防刮花处理材料全透明材料，表面经过硬化处理，材料表面不容易受损，透光率〉88%～90%；250Ω/□材料没有方向性；450Ω/□材料有方向性。
C．雾面防眩防刮花处理材料雾面、半透明材料，表面经过防反光、防刮花处理，材料表面不容易受损，透光率〉88%；250Ω/□材料没有方向性；450Ω/□材料有方向性。
D．亮面防牛顿环材料全透明材料，表面经过硬化处理，在ITO表面上在做一特殊涂层，减缓光线的折射，同时，拉平材料表面，使材料不变型。
透光率〉89%；250Ω/□材料没有方向性； 450Ω/□材料有方向性。
E．雾面防牛顿环材料全透明材料，表面经过防反光、防刮花处理，在ITO表面上在做一特殊涂层，减缓光线的折射，同时，拉平材料表面，使材料不变型。
