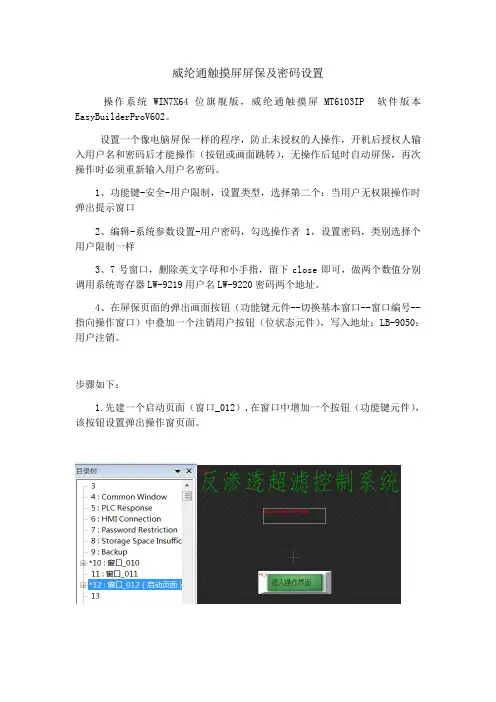

威纶通触摸屏屏保及密码设置
操作系统WIN7X64位旗舰版,威纶通触摸屏MT6103IP 软件版本EasyBuilderProV602。
设置一个像电脑屏保一样的程序,防止未授权的人操作,开机后授权人输入用户名和密码后才能操作(按钮或画面跳转),无操作后延时自动屏保,再次操作时必须重新输入用户名密码。
1、功能键-安全-用户限制,设置类型,选择第二个:当用户无权限操作时弹出提示窗口
2、编辑-系统参数设置-用户密码,勾选操作者1,设置密码,类别选择个用户限制一样
3、7号窗口,删除英文字母和小手指,留下close即可,做两个数值分别调用系统寄存器LW-9219用户名LW-9220密码两个地址。
4、在屏保页面的弹出画面按钮(功能键元件--切换基本窗口--窗口编号--指向操作窗口)中叠加一个注销用户按钮(位状态元件),写入地址:LB-9050:用户注销。
步骤如下:
1.先建一个启动页面(窗口_012),在窗口中增加一个按钮(功能键元件),该按钮设置弹出操作窗页面。
2.系统参数中设定用户名(1)、密码(1111),编号名=用户名,密码=输入密码,类别与按钮相同,并勾选启用。
3.设置屏保时间,延时跳回屏保窗口。
4.关键:修改第7项,删除7项画面中的其他,只留Close按钮。
5.注销按钮,必须要有。
与登录按钮重合叠加,登录页面后同时注销,保证每次屏保后都需重新登录。
(注:文档可能无法思考全面,请浏览后下载,供参考。
可复制、编制,期待你的好评与关注)。

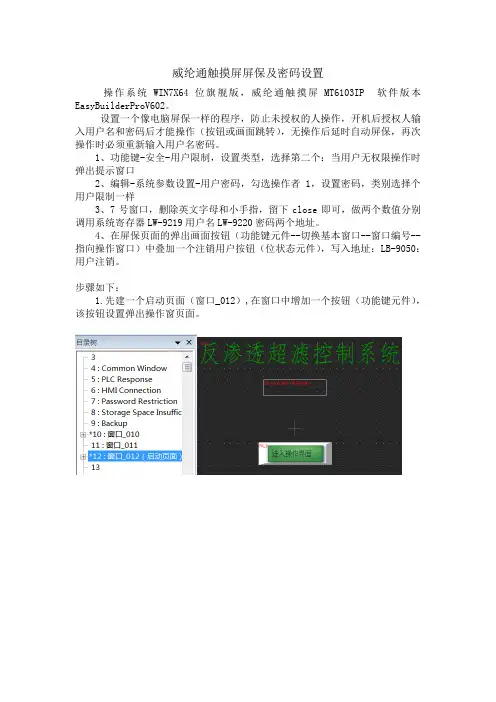

威纶通触摸屏屏保及密码设置
操作系统WIN7X64位旗舰版,威纶通触摸屏MT6103IP 软件版本EasyBuilderProV602。
设置一个像电脑屏保一样的程序,防止未授权的人操作,开机后授权人输入用户名和密码后才能操作(按钮或画面跳转),无操作后延时自动屏保,再次操作时必须重新输入用户名密码。
1、功能键-安全-用户限制,设置类型,选择第二个:当用户无权限操作时弹出提示窗口
2、编辑-系统参数设置-用户密码,勾选操作者1,设置密码,类别选择个用户限制一样
3、7号窗口,删除英文字母和小手指,留下close即可,做两个数值分别调用系统寄存器LW-9219用户名LW-9220密码两个地址。
4、在屏保页面的弹出画面按钮(功能键元件--切换基本窗口--窗口编号--指向操作窗口)中叠加一个注销用户按钮(位状态元件),写入地址:LB-9050:用户注销。
步骤如下:
1.先建一个启动页面(窗口_012),在窗口中增加一个按钮(功能键元件),该按钮设置弹出操作窗页面。
2.系统参数中设定用户名(1)、密码(1111),编号名=用户名,密码=输入密码,类别与按钮相同,并勾选启用。
3.设置屏保时间,延时跳回屏保窗口。
4.关键:修改第7项,删除7项画面中的其他,只留Close按钮。
5.注销按钮,必须要有。
与登录按钮重合叠加,登录页面后同时注销,保证每次屏保后都需重新登录。
首先瞧下大概的框架
然后瞧下密码输入的内容,这个就是以松下PLC为例子
以上这些就是大概的内容,下面才就是重点:
有没有瞧见第二个位置“编辑”点开后会瞧到下面这个图的东西
您瞧下最后一项,“系统参数设置”然后点开。
其实这些都就是没有必要的,您只要记住维纶的触摸屏的系统地址就是D0就好了,然后您仔细瞧我PLCc 程序内的一部分截图,,虽说就是松下的但就是我想您肯定能瞧懂
再放大给您瞧
瞧到K20了吧,您肯定会问K20就是什么。
等下再瞧下面截图您就知道了
鼠标右击会出现属性两个字
然后您会瞧到窗口编号,您用程序做对比,
如果您的设定值等于您想要的值就把那个画面的编号传送到触摸屏内部寄存器内D0 就这么简单,再不知道我就没办法了。
嗯就这样。
用户密码制作本文由龙丰自动化培训中心讲师提供,告诉大家威纶通触摸屏里用户密码的制作过程!更多学习内容可关注“龙丰PLC学习”公众号微信!软件使用:威纶通触摸屏EBPro软件1打开威纶触摸屏软件2点击编辑系统参数设置3 打开后选择用户密码选项卡4(选择进阶模式)下面勾选《启用》,最多支持12个用户在用户名称处设置用户名密码处设置密码(进阶安全模式才能设置用户名)5类别A 类别B等等指的是类别权限,规定某用户可以使用的类别对画面中某个功能可以设定安全类别,只有在登录了用户并且该用户支持此权限才可以对其功能进行操作6勾选好用户并且设置好账号密码之后需要设定控制地址此地址是触摸屏内部LW存储区例如LW1000设定好了点确定(注意有时候控制地址不能写入,需要从新点击一次上面账号的启用按钮)7新建一个窗口8制作用户登录所使用的登录账号密码功能想要制作这些东西首先要知道账号密码登录功能对应的地址是哪些?这里提到一个概念:用来实现某些特定功能的连续的地址我们把他叫做控制地址下面有个表格请仔细查看例如之前我们设置过了控制地址是LW1000 那么N=10009 根据上面表格请耐心观看LW-N 里面的N是我们设定的控制地址号例如我们刚刚设定的LW1000 那么N就是1000 如果地址是N+1 那么对应LW1001 这些数据都是以字(占16位)为单位但是占用数量不同LW1000 LW1001 LW1002 LW1003都是占用1个字的结构LW1004至LW1011占用了8个字此地址中存放的是我们需要输入的用户名LW1012至LW1019占用了8个字此地址中存放的是我们需要输入的密码接下来我们详细学习控制字的使用LW-N例LW1000这个是命令也就是执行动作具体执行什么动作请看上面表格当我们需要进行登录(账号密码已经输入完毕时)请将LW1000的值写1注销账号(退出登录)请将3写入到LW1000LW-N+1例LW1001 这个是执行命令后的结果信号比如登录成功或者密码错误等请看下面表格注意此数据是16进制数如果密码输入错误,LW1001中会显示10 这是个16进制数10(等于10进制的16)10.到这里我们实现基本功能的地址已经全部认识完毕需要其他特殊功能请查看表格使用想完成什么就用什么地址去做接下来我们制作一个登陆功能在新建窗口中插入字元用来打账户和密码根据上面表格登录需要用账号密码登录功能制作账号需要一个字元(为什么不用数值呢,因为这个数据占8个字数值放不下)同理制作密码也需要一个字元11.现在还缺少什么呢就是登陆按钮根据上面给的地址登录功能是将LW1000写入1来执行登录的为了实现这个登陆效果我们用到多状态设置元件在标签中填登录接下来我们做个一取消按钮,很简单做一个切换到主画面的功能键就可以了12.基本操作我们完成了可是还缺少什么呢当然我们登录是需要提示的比如登录成功需要成功提示登录失败了是账户错误还是密码错误等这个地址是什么呢LW-N+1 根据我们设置的LW1000开始的地址那么这个地址就是LW1001 根据表格对应当你进行任何操作后LW1001里面都会显示相应的执行结果地址找到了功能认识了我们可以通过任何形式将这个变量的值显示出来例如我借用《报警条》来显示(需要会使用报警功能)报警需要先登录报警时间针对变量LW1001的值来显示报警信息当然了也可以用隐藏文本等功能或者直接间接窗口的形式做提示信息,会哪个用哪个这里不细讲了13.基本登录和提示都做好了还缺少一个功能就是注销如果功能用完了用户处于登录状态那么其他人也可以操作一些限制功能了所以需要添加注销功能其实做法跟登录功能一样将3写入到LW1000里面就可以了用多状态设置14 如果哪些功能需要权限就在属性安全里面设定需要的权限比如:主页面有个切换参数窗口按钮需要A类权限才能操作那么我们就对这个按钮设定安全权限这样就只有登陆了账号并且此账号有A类权限才能操作了。

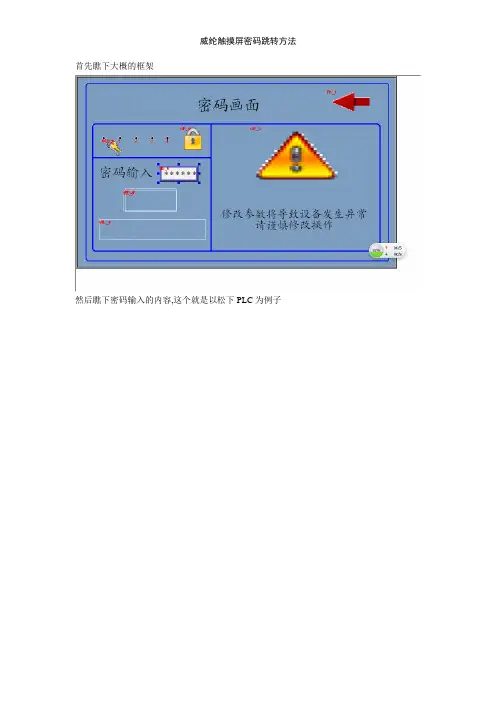

首先看下大概的框架
然后看下密码输入的内容,这个是以松下PLC为例子
以上这些是大概的内容,下面才是重点:
有没有看见第二个位置“编辑”点开后会看到下面这个图的东西
你看下最后一项,“系统参数设置”然后点开。
其实这些都是没有必要的,你只要记住维纶的触摸屏的系统地址是D0就好了,然后你仔细看我PLCc 程序内的一部分截图,,虽说是松下的但是我想你肯定能看懂
再放大给你看
看到K20了吧,你肯定会问K20是什么。
等下再看下面截图你就知道了
鼠标右击会出现属性两个字
然后你会看到窗口编号,你用程序做对比,
如果你的设定值等于你想要的值就把那个画面的编号传送到触摸屏内部寄存器内 D0 就这么简单,再不知道我就没办法了。
嗯就这样。
欢迎您的下载,
资料仅供参考!
致力为企业和个人提供合同协议,策划案计划书,学习资料等等
打造全网一站式需求。

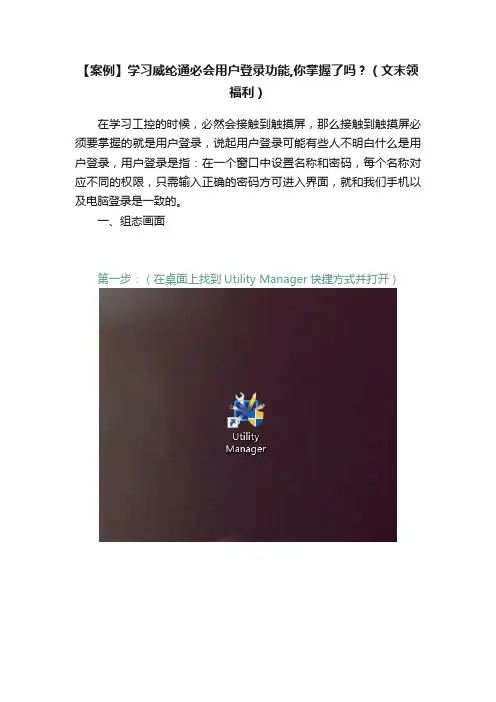

【案例】学习威纶通必会用户登录功能,你掌握了吗?(文末领福利)在学习工控的时候,必然会接触到触摸屏,那么接触到触摸屏必须要掌握的就是用户登录,说起用户登录可能有些人不明白什么是用户登录,用户登录是指:在一个窗口中设置名称和密码,每个名称对应不同的权限,只需输入正确的密码方可进入界面,就和我们手机以及电脑登录是一致的。
