蔡司三坐标Calypso颜色说明：
元素中：
绿（有测量策略和实测值）、灰（有测量策略无实测值）、白（无测量策略无实测值）
特性中：
绿（合格）、灰（无实测值）、白（未指定元素或指定元素无测量策略）、红（不合格）
测量程序和蔡司三坐标中：
绿色（已准备好或已设置好）、红色（未准备好或未设置）、黄色（温度补偿未打开，并非必须开温度补偿）
蔡司三坐标背景
1973 年蔡司成功制造出全球第一台CNC 三坐标测量机-UMM 500，上世纪八十年代又陆续推出最早期的复合式测量机OMC等，到目前为止蔡司已拥有三坐标测量机76% 以上的专利，每年销售额占全市场占有量的三分之二，同时面向全球众多的用户群建立了庞大而高效的售后服务网络体系。
至今在全球500强企业中，90%以上公司使用蔡司测量机保证其产品品质。
PROD1CNC P P PE ME IE FE PG NPI LSS FIN PL PA IT PMC QA CAL IPQC IQC Sample DCC CU ST1 目的Purpose:指导安全、正确操作蔡司CONTURA G2 三坐标测量机（以下简称三次元）获得准确的测量结果。
2 范围Scope:本工作指引适用于本公司三次元仪器相关操作及使用、维护。
3 定义Definitions:Calypso：三次元所使用的专用软件元素：有规律的图元。
元素具有规则的几何形状, 以不同的方式定义, 可以用测量机测量。
元素包含几何形状的名义值, 可用来评定大小，形状和位置。
元素可以分配给相关的特性Calypso 中有以下两类元素：一类是工件自身的元素，如平面( 平整的表面) 和圆柱( 孔)等一类是自身不存在的构建元素。
但此类元素是必须的，如相交线和圆柱轴等特性：工程制图需求的元素的尺寸，形状或位置的名义值及公差( 例如：孔的直径，孔与平面的垂直度及两个平面之间的距离等)程序：是 Calypso 翻译“零件程序”或“控制数据”的结果。
一个测量程序包含了系统用于执行一个测量的所有信息。
工件坐标系：工件坐标系是基于工件的。
对于 Calypso 和测量机而言，它定位了测量台上工件的位置。
安全平面:一个由六个面组成的安全区域围绕在工件及相关的夹具周围，通过此区域的设定以避免测针碰撞的危险。
探针在这些面组成的区域之外运动以避免碰撞。
4 职责Responsibility:计量室专职测量员负责三次元的日常点检、保养、使用及输出测量数据。
5 工作流程operation flow:5.1 工作环境使用三次元之前先确认环境符合下面的要求以取得正确的测量数据及避免机器不必要的损耗：温度：18~22℃温度梯度: 1.0℃/h 1.5℃/天 1.0℃/米湿度： 40~60%之间气压：6~8 par (无水、无油、无尘)电压：220V±10%5.2 开机每日开机前用无尘布醮分析纯级无水酒精擦拭大理石平台上空气垫导轨的外露部分5.2.1 顺时针旋转以三次元控制柜正面右上角的黑色旋钮至ON档。
蔡司三坐标长度测量方法蔡司三坐标长度测量方法是一种精密的测量技术，通常用于测量零件的尺寸和形状。
以下是关于蔡司三坐标长度测量方法的50条详细描述：1. 蔡司三坐标长度测量方法使用X、Y、Z三个坐标轴来描述零件的位置和尺寸，以实现对零件长度、宽度和高度等维度的精确测量。
2. 在蔡司三坐标长度测量中，通过操纵测量探针在三个轴上的移动，可以准确地测量零件的各个部位的距离。
3. 采用蔡司三坐标长度测量方法可以实现对复杂曲面和结构的测量，具有较高的测量精度。
4. 蔡司三坐标长度测量方法适用于对精密零件、模具、工件等进行尺寸测量，可满足高精度测量需求。
5. 在蔡司三坐标长度测量中，测量结果可以直接用于质量控制和产品认证，对于确保产品质量具有重要意义。
6. 三坐标测量设备可以实现自动化测量，提高了测量效率和准确性。
7. 通过蔡司三坐标长度测量方法，可以进行形位公差评定和工艺优化，有利于提高零件的加工精度和质量。
8. 蔡司三坐标长度测量方法通常结合CAD软件，可以实现对零件尺寸和形状的数字化获取和分析。
9. 三坐标测量技术还可用于对工件的三维形状进行重建，为工程设计和制造提供重要的数据支持。
10. 采用蔡司三坐标长度测量方法可以满足不同行业对零件尺寸和形状精确度的要求，如汽车、航空航天、电子、医疗等领域。
11. 蔡司三坐标长度测量方法可以进行对称度、平面度、圆度、垂直度等各项形位公差的测量和评定。
12. 三坐标测量设备可实现对零件的内外轮廓的测量和分析，可以评估工件的加工精度和表面质量。
13. 采用蔡司三坐标长度测量方法可以对工件的孔、凹槽、棱角等微小特征进行测量，实现对微观尺寸的准确检测。
14. 通过蔡司三坐标长度测量可以实现对多种材料的测量，包括金属、塑料、陶瓷、玻璃等多种材料。
15. 三坐标测量技术还可以进行对工件各种形状参数的分析和比较，为工程设计和质量控制提供重要数据支持。
16. 蔡司三坐标长度测量方法不仅适用于对传统的平面、直线形状的测量，也可实现对复杂曲面、非规则形状的测量和分析。

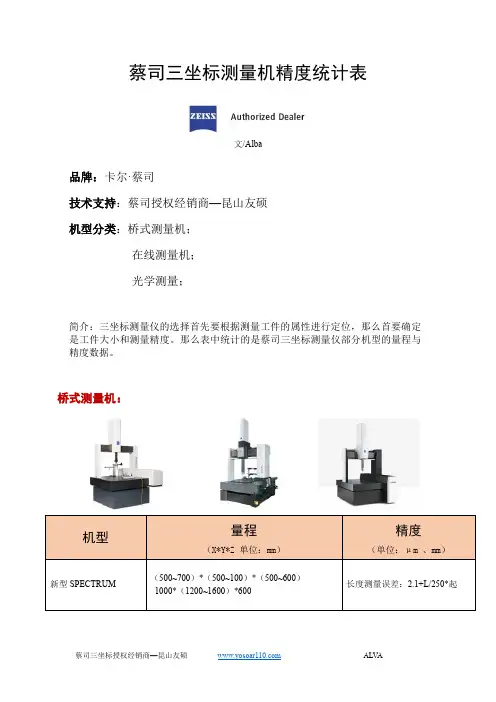

蔡司三坐标测量机精度统计表
文/Alba
品牌：卡尔·蔡司
技术支持：蔡司授权经销商—昆山友硕 机型分类：桥式测量机；
在线测量机； 光学测量；
简介：三坐标测量仪的选择首先要根据测量工件的属性进行定位，那么首要确定是工件大小和测量精度。
那么表中统计的是蔡司三坐标测量仪部分机型的量程与精度数据。
桥式测量机：
在线测量机：
光学测量：
所有机型根据设备的规格、所配探头及使用环境，精度有所不同，表中精度为初始值参考。
更多机型的量程参数和精度可参考：
/zeiss/productlist/list-1-1.html。
