三坐标测量机安全操作规程(新版)

三坐标测量仪型号安全操作及保养规程三坐标测量仪是一种精密的测量仪器，用于测量物体在三个方向上的坐标和角度测量。

在使用三坐标测量仪进行测量时，必须非常小心，遵循特定的安全操作和保养规程。

下面介绍三坐标测量仪型号的安全操作及保养规程。

安全操作规程以下是三坐标测量仪型号的安全操作规程：1. 要在规定的安全区域使用在使用三坐标测量仪进行测量前，操作员应确保仪器放置在规定的安全区域内。

因为仪器是非常精密的，如果未正确定位测量仪，可能会导致测量不准确。

2. 佩戴个人防护用品在使用三坐标测量仪进行测量过程中，操作员应佩戴适当的个人防护用品。

包括使用安全眼镜、手套等。

3. 定位样品时，禁止使用力量在使用三坐标测量仪时，禁止使用任何外力来移动彼此之间的样品和机器，如果需要重定位样品，请使用机器的调整手柄来进行调整。

4. 严格控制所有文档和管理使用三坐标测量仪时，更换样品时，必须将安全文档交给有关人员进行审批，例如样品切换前的安全检查记录，以确保所有样品的测量过程都经过审核。

5. 遵守温度和湿度指导三坐标测量仪是一种精密的仪器，可以受到环境因素的影响，如温度和湿度。

因此，在使用这种仪器时，必须遵守环境控制方面的规定，以保证其准确性。

6. 确保三坐标测量仪操作良好使用三坐标测量仪进行测量过程前，必须确保其操作正常。

您可以进行标准测量或监测仪器指示列表以确保其准确性或可靠性。

7. 严格遵守操作规程在使用三坐标测量仪进行测量时，必须遵守其操作规程。

操作规程是一种很重要的参考，可以帮助您正确地使用测量仪器，并确保结果准确。

保养规程以下是三坐标测量仪型号的保养规程：1.定期擦拭三坐标测量仪保持仪器的清洁是很重要的，定期擦拭可以避免它受到灰尘和其他污染物的影响，可以保持其准确度。

2.调整机器的清理和校准如果测量仪的某些部件需要调整或校准，建议由经验丰富的技术人员进行，以确保其调整正确。

3.定期检查三坐标测量仪定期检查测量仪的探头和其他重要部件是否处于正常工作状态。

三坐标测量机使用操作规程1.安全操作规程：-操作人员应穿戴符合要求的劳动保护用具，如防护眼镜、手套等。

-在操作之前，确保电源和气源已断开，以防止意外启动和发生误伤。

-在调整工作台高度时，应保持平稳，避免摔倒或受伤。

2.设备准备：-在使用之前，检查仪器的电源和气源是否正常，并通电预热一段时间。

-检查通讯线路是否连接稳定，以确保测量结果的准确性。

-清洁测量机的工作台和传感器，确保没有任何杂物或灰尘影响精确度。

3.标定和调零：-在进行测量之前，进行标定操作以确保测量机的准确度。

-选取标定块或工件进行标定，按照操作程序进行标定并记录标定结果。

-对工件进行调零操作，使测量机的坐标系与工件的坐标系保持一致。

4.测量操作：-根据测量需求选择相应的测量模式，并按照操作程序选择合适的测量参数。

-将待测工件放置在测量机上，并调整其位置和姿态，使其与测量机坐标系一致。

-进行测量前，应进行干扰检测，确保测量过程中没有干扰物。

-启动测量程序，测量机将自动进行测量，并生成测量报告。

-结束测量后，及时将工件从测量机上取下，避免影响下一次测量。

5.数据处理：-根据测量结果，进行数据处理和分析，如计算尺寸误差、形状偏差等。

-将测量结果进行记录和归档，方便后续对比分析和追溯使用。

6.设备维护：-定期对测量机进行维护保养，如清洁、润滑以及更换磨损部件等。

-对设备进行日常巡检，如检查电源和气源、传感器的工作状态等。

以上是三坐标测量机的使用操作规程，通过严格遵循这些操作规程，可以保证测量结果的准确性和测量机的正常运行，提高测量效率和产品质量。

在使用过程中，操作人员应密切配合，确保工作安全，同时通过定期维护和保养，延长设备的使用寿命。

三坐标安全技术操作规程
1 目的
为规范三坐标的安全操作行为，控制人、机、环的不安全因素，避免伤害事故的发生，特制定本规程。

2 范围
本规程适用于三坐标设备操作。

3 危险因素及伤害方式
3.1 不熟悉设备造成设备损坏，人员受伤。

3.2 劳动防护用品穿戴不整齐,作业时造成人员受伤。

3.3 检验时接触工件上的毛刺、飞边等造成划伤。

4 安全操作规程
4.1 操作者必须认真阅读三坐标测量仪操作说明书，熟悉机床结构，了解设备工作原理。

4.2 非主管此台设备的技术人员和未经技术培训人员禁止上机操作。

4.3 在上下工件过程中，测量仪应移动到安全位置。

4.4 待机和运行过程中，禁止手扶或者倚靠主立柱或副立柱。

4.5 在测量机运行过程中，注意身体的任何部位都不能处于测量机的导轨区域。

4.6人员在操作过程中，严禁头部位于Z轴下方。

5 应急措施
5.1 一旦发生意外事故，现场人员应立即关闭设备。

如有人员受伤，立即将受伤人员脱离危险区域，现场进行简单的紧急处置，就近送往医院或拨打120急救电话求救。

5.2 现场人员将情况报告给车间主任，由车间主任报告部门领导及安全员。

5.3 公司级事故报告按照综合应急预案程序进行。

三坐标测量仪操作规程
1、每天开机前，先检查供气压力是否达到要求，如果达到，方可
开控制柜。

2、测量室的温湿度要求；
温度必须在：20±2℃湿度必须在：50±10%RH
3、开关机顺序。

开机顺序：开气源→开三坐标测量仪控制柜→开测量软件
关机顺序：关测量软件→关三坐标测量仪控制柜→关气源
4、测针的校验。

4.1校验测针前，需将标准球先擦拭干净。

4.2检查测针的测球或测针尖端是否有异物或毛屑。

4.3如果是有宝石的测针，每天交接或保养时需确认下红宝石
是否有破损或脱落。

5、校验合格后，手动建立工件坐标系（初建，采用“三二一原则”）
6、将测量方式改为DCC（自动）。

自动建立坐标系（精建）。

7、自动测量元素。

8、评价尺寸及形位公差。

9、自动运行测量程序CTRL+Q
自动运行程序时，程序中“手动”模式部分程序仍需手动完成，本程序为粗建坐标系部分。

10、测量报告生成。

程序运行完毕后，打开报告窗口，系统自动生成测量报告。

三坐标测量机操作规程一、启动前的准备1.确保实验室温度在20±2℃，湿度在25%--75%RH；2.确保电路、气路连接正常，机器导轨无障碍物；3.用酒精擦拭导轨，由向外依次擦拭（严禁用酒精擦洗光栅）；4.检查电压、地线等是否正常，对前置过滤器、冷干机等进行放水检查，查看三坐标测量机上的三联过滤器是否干净；5.打开UPS，再依次打开气源开关（总气阀开关—冷干机开关—三坐标气源开关），保证气压在0.4MPa—0.6MPa（一般为0.48MPa），调节气压时，将压力表下的黑色旋钮拉下，左右旋转即可调节气压，调好气压后，将黑色旋钮按回原位。

二、测量机系统启动1.启动计算机，打开测头控制器开关（黑色）；2.打开控制柜电源开关，系统进入自检状态（操纵盒指示全亮），若系统稳定，则控制柜里的数字为“7”不变，若系统不稳定，则控制柜里的数字在乱变，那就需要重新启动一次系统（重新关开控制柜电源开关即可，时间间隔需20秒以上）；3.自检完后，点击PC-DMIS软件图标，启动软件系统；4.冷启动时，软件窗口会提示进行及其回零操作。

此时将操纵盒的“加电”键(SERYO PWR ON)按下，再按下“自动”键（AUTO），再在软件窗口中点击确定，机器将自动回到零位；5.待机器回到零位后（零位是系统默认的坐标原点）， PC-DMIS进入正常工作界面。

三、测量机系统关闭1.关闭系统时，先将测头移到安全高度；2.退出PC-DMIS系统，关闭控制柜电源和测座控制器电源；3.反顺序关闭气源开关（三坐标气源开关—冷干机开关—总气阀开关），并对过滤器进行放水处理；4.关闭计算机、UPS等电源。

四、软件界面在软件窗口中点击“文件—打开/新建”（快捷键：打开CTRL+O,新建：CTRL+N），“新建”文件时需要在“新建零件程序”窗口中的“零件名”处输入名称（名称不能用中文）其余项不管；“打开”文件则只要找到所需文件的路径并双击，PC-DMIS进入正常工作界面。

一、操作环境1、生产型测量机床的温度保持在20±2℃，温度梯度要求1℃/m,环境温度变化1℃/h-2℃/24h，相对湿度25-75%。

2、稳压电源的输出电压为交流220v±10%。

3、气源的出口温度为20±4℃.4、空调应24小时开机，空调的检修时间放在秋天进行，从而保证测量机精度稳定性及避免结露。

条件允许的尽量配备除湿机。

二、开机检查1、每天开机前首先检查供气压力达到要求后才能开控制柜。

三联体处压力：0.4MPa-0.45 MPa,气源供气压力≥0.6MPa。

2、当三联体滤杯表面有明显油渍或水渍时，需要检查过滤器或冷干机是否有效工作，滤芯需要定期更换，最少每年一次，前置过滤器系统滤芯也应定期更换，最少每年一次。

3、每天开机前，用高织纱纯棉布和无水乙醇清洁轴导轨面，待导轨面干燥后才能运行机器。

严禁用酒精清洁仪器喷漆面。

4、开机顺序为：a、打开气源；b、开启控制电源和计算机电源，系统进入自检状态（操纵盒所有只是灯全亮）; c、待系统自检完毕，按下machine start按钮加电（急停键必须松开）；d、启动PC-DMIS软件，测量机进行回机器零点过程（机器回零点前，先将测头手动移至安全位置，保证测头复位旋转和Z轴向上运动时无障碍，不会发生碰撞）；e、回机器零点过程完成后，PC-DMIS 进入正常工作界面，测量机进入正常工作状态。

5、控制柜开启后，首先检查Z轴是否有缓慢上下滑动的现象，如有此现象，请立即按下急停按钮，并与海克斯康服务工程师联系。

三、操作注意事项1、程序第一次运行，要将速度降至10-30%，并注意运行轨迹是否符合要求。

2、在搬放工件时，先将测头移到安全位置，要注意工件尽量避免磕碰工作台面，特别是机器的导轨面。

3、在上下工件的过程中，必要时需要考虑按下急停按钮。

4、长时间不用的钢制标准球，擦拭干净后需油封防锈。

5、在使用花岗石工作台面上的镶嵌件固定工件时，扭矩不得超过20Nm，如频繁固定，建议配备扭矩扳手。

系统三坐标测量机安全操作及保养规程一、前言系统三坐标测量机是一种高精度、高可靠性的测量仪器，能够准确测量物体的三维坐标和形状。

在使用系统三坐标测量机时，必须严格遵守操作规程，以确保测量结果的准确性和安全性。

本文将介绍系统三坐标测量机的安全操作规程和保养规程。

二、安全操作规程1. 操作前的准备工作•检查电源和仪器的连接是否牢固和正确，确保所有接口都已连接。

•检查系统三坐标测量机和测头的状态，如有损坏或异常，应立即停止使用。

•确保在安全区域内工作，避免其他人员干扰并确保操作区域干燥，不得有明火。

2. 操作过程中的注意事项•操作前应熟悉系统三坐标测量机和软件的使用方法以及处理异常的方式。

•在进行测量时，要根据样品的不同特点选择合适的测头，并妥善处理测头与样品的接触。

•避免测量过程中使用过大或过小的力量，并保证样品固定不滑动。

•操作过程中要注意安全，需佩戴护目镜和耳塞，防止机械伤害和噪声对视听器官的伤害。

•操作完成后，应按顺序关闭系统三坐标测量机和软件并妥善保管设备及配件。

3. 安全事故处理如果发生下列情况之一，应立即停机检查：•测量结果出现异常，检查是否有杂质干扰、测头位置偏移等原因。

•系统三坐标测量机出现异响或抖动，检查是否设置正确并检查机械结构的保养情况。

三、保养规程1. 日常保养•操作中要注意保持清洁，使用时要注意防止灰尘和异物进入设备内部。

•定期对系统三坐标测量机进行清洁，并确保仪器表面干燥并无磨损、划痕和腐蚀。

•定期检查和紧固各部位的螺丝和接口，确保各部分紧固牢固。

•定期检查测头的使用情况，如发现有磨损或损坏，应及时更换。

2. 定期保养•定期进行维护和保养，需要按照厂家规定的周期和项目进行维护。

•定期更换设备中的部件、油润滑、电缆等。

•定期进行校准，使系统三坐标测量机的测量和校准符合标准。

四、结尾以上就是系统三坐标测量机的安全操作规程和保养规程。

在使用和维护系统三坐标测量机时，需要高度重视安全问题，遵守相应的操作规程和保养规程，以确保仪器的安全和准确性。

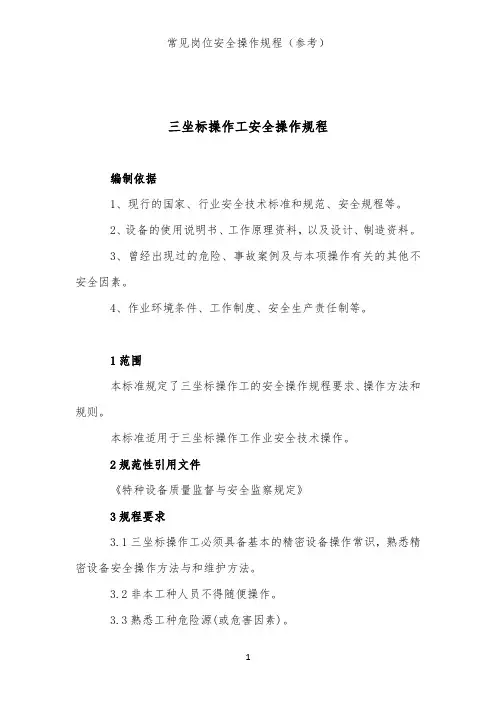

三坐标操作工安全操作规程编制依据1、现行的国家、行业安全技术标准和规范、安全规程等。

2、设备的使用说明书、工作原理资料，以及设计、制造资料。

3、曾经出现过的危险、事故案例及与本项操作有关的其他不安全因素。

4、作业环境条件、工作制度、安全生产责任制等。

1范围本标准规定了三坐标操作工的安全操作规程要求、操作方法和规则。

本标准适用于三坐标操作工作业安全技术操作。

2规范性引用文件《特种设备质量监督与安全监察规定》3规程要求3.1三坐标操作工必须具备基本的精密设备操作常识，熟悉精密设备安全操作方法与和维护方法。

3.2非本工种人员不得随便操作。

3.3熟悉工种危险源(或危害因素)。

3.4危险源(或危害因素)分析3.4.1物体打击操作时被检测零部件掉落造成打击伤害3.4.2触电3.4.2.1人体直接接触到设备带电部位、电源等造成触电。

3.4.2.2设备漏电、设备因过载、短路、绝缘老化等引起电气火灾、触电等3.4.3其他伤害违章作业造成人员伤害等。

4操作方法4.1开机前的准备工作，三坐标测量机应满足环境要求.4.2三坐标测量机使用气浮轴承，理论上是永不磨损结构，但是如果气源不干净，有油、水或杂质，就会造成气浮轴承阻塞，严重时会造成气浮轴承和气浮导轨划伤，后果严重。

所以每天要检查机床气源，放水放油。

定期清洗过滤器及油水分离器。

还应注意机床气源前级空气来源，(空气压缩机或集中供气的储气罐)也要定期检查。

4.3三坐标测量机的导轨加工精度很高，与空气轴承的间隙很小，如果导轨上面有灰尘或其它杂质，就容易造成气浮轴承和导轨划伤。

开机前应用无水乙醇擦拭机器花岗岩导轨，不能给导轨上擦拭任何性质的油脂。

4.4开机前应检查气源，电源是否正常，检查接地，接地电阻应小于4欧姆。

开机时应先开气阀，再开电柜开关，然后开电脑电源开关。

打开软件图标，进行X、Y、Z回零操作成功后方可进行测量。

4.5操作过程中注意事项4.5.1被测零件在检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测尖的使用寿命。

三坐标测量机使用操作规程一、安全操作规范1.操作人员应穿戴好个人防护装备，包括防护眼镜、防护手套等。

2.在使用三坐标测量机前，必须对其进行全面检查，确认设备正常运行。

3.操作人员需熟悉三坐标测量机的各项功能和操作方法，并接受相关培训。

4.操作人员应经常检查设备连接线路和电源线是否正常，如发现问题及时上报。

5.在使用过程中，要保持机器周围环境整洁，消除火源、易燃物等安全隐患。

二、三坐标测量机操作步骤1.打开电源：将电源线插入电源插座，打开电源总开关。

2.开机操作：按下开机按钮，等待系统启动完成。

3.进入软件系统：选择合适的测量软件，按照提示进入测量界面。

4.加载零件：将待测零件放置在三坐标测量机的工作台上，并夹紧固定。

5.确定测量模式：根据实际需要选择合适的测量模式，如手动、自动或半自动。

6.配置测量参数：根据待测零件的尺寸、形状等特征，选择合适的测量参数。

7.执行测量程序：根据测量需求，执行相应的测量程序进行测量。

8.数据处理：待测量完成后，对测量数据进行处理，包括数据分析、图像显示等。

9.保存数据：对测量结果进行保存，确保数据的可靠性和完整性。

10.关机操作：测量完成后，按照操作规范进行关机操作。

三、维护保养规范1.定期清洁：根据实际使用情况，定期对三坐标测量机进行清洁工作，特别是工作台和探头等部件。

2.保持放置环境干燥：三坐标测量机应放置在干燥、通风良好的环境中，以防止机器受潮。

3.避免碰撞：在操作和移动过程中，要注意避免机器碰撞，以防损坏机器。

4.定期校准：三坐标测量机应定期进行校准工作，以确保测量结果的准确性。

5.设备保险：对于长时间不使用的机器，应及时对其进行保险，以免发生意外损坏。

四、故障处理1.设备故障的判断：对于设备出现的故障，要进行故障的判断和分析，找出故障的原因。

2.故障的排除：根据故障的性质和情况，采取相应的措施进行故障的消除。

3.故障报告：对于无法解决的故障，操作人员应及时上报，并提供必要的资料和信息。

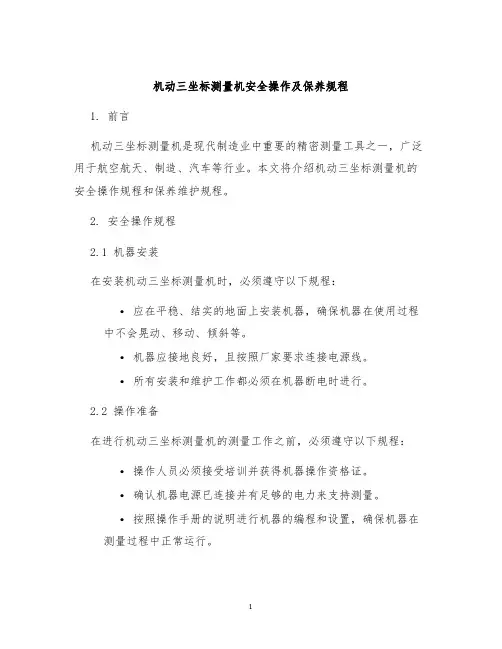

机动三坐标测量机安全操作及保养规程1. 前言机动三坐标测量机是现代制造业中重要的精密测量工具之一，广泛用于航空航天、制造、汽车等行业。

本文将介绍机动三坐标测量机的安全操作规程和保养维护规程。

2. 安全操作规程2.1 机器安装在安装机动三坐标测量机时，必须遵守以下规程：•应在平稳、结实的地面上安装机器，确保机器在使用过程中不会晃动、移动、倾斜等。

•机器应接地良好，且按照厂家要求连接电源线。

•所有安装和维护工作都必须在机器断电时进行。

2.2 操作准备在进行机动三坐标测量机的测量工作之前，必须遵守以下规程：•操作人员必须接受培训并获得机器操作资格证。

•确认机器电源已连接并有足够的电力来支持测量。

•按照操作手册的说明进行机器的编程和设置，确保机器在测量过程中正常运行。

2.3 保护装置机动三坐标测量机配备了多个保护装置，以确保安全操作，必须遵守以下规程：•确认机器的保护装置正常工作并能正常切断电源。

•不得离开机器，除非机器已关闭或有其他操作员接替工作。

•任何异常必须立即报告，机器必须被关闭并等待高级技师处理。

2.4 操作过程在操作机动三坐标测量机时，必须遵守以下规程：•操作员必须戴上个人防护设备，如安全眼镜、手套等。

•操作员必须使用稳定的姿势站立或坐在副标，以避免手与头的颤动影响测量结果。

•在移动机器组件过程中，必须关注周围环境和其他人员，并确保操作平滑，避免碰撞或误操作。

•不要在运行状态下进行检查或维护，或触摸移动部件。

2.5 切换模式当机器运行在刀具模式或脱机运动模式时，必须遵守以下规程：•在切换到刀具模式或脱机模式之前，必须确保测量机脱离任何预置状态，并向机器零位运动。

•在刀具和工件接触之前，必须进行空中旋转和检查，确保它不会与工件发生碰撞。

•在脱机运动模式下，必须关闭机器电源并确保它已经停止运行后进行检查或维护。

3. 保养维护规程3.1 清洁和润滑机动三坐标测量机需要定期清洗和涂油以保持运行顺畅，必须遵守以下规程：•定期（建议为每天）清理机器及其零件，使用干净的抹布擦拭。

三坐标测量机操作规范一、设备操作规范1.开机前，确定仪器平稳后方可进行操作。

2.检查三坐标测量机的各项功能是否正常，如触发系统、软件程序、测头、示波器等。

3.检查三坐标测量机的各个运动轴是否存在松动或卡滞现象。

4.启动三坐标测量机，进行系统自检，确保设备处于良好工作状态。

5.准确安装待测物体并调整固定夹具，保证测量物体稳固及正确放置。

6.保证工作环境干净整洁，禁止将杂物置于测量平台。

二、操作流程规范1.启动三坐标测量机后，根据待测物体的特点选择合适的测量方案。

2.在测量软件中输入测量参数，包括待测物体的尺寸、形状等信息。

3.选择合适的测量模式，例如点测量、线测量、面测量等。

4.对待测物体进行初步定位，使其位于测量范围内，并保持稳定。

5.进行标定操作，根据测量物体的特性，选择适当的标定体进行设定。

6.在测量软件中设置合适的测量参数，包括测量精度、测量点数等。

7.通过示波器观察测量结果，保证测量结果的稳定性和准确性。

8.进行实际测量操作，将测量头顶点精确地放置在测量物体的测量点上。

9.对测量过程中产生的异常值进行品质判断，如判断是否超过了预设公差范围。

10.保证测量物体的环境温度稳定，以免产生测量误差。

11.将测量结果导出或打印，保存相关测量信息。

三、操作注意事项1.在操作过程中，保持工作区域整洁，避免杂物干扰操作。

2.定期清洁测量机的测头和平台，并定期检查仪器的运动轴是否正常。

3.在操作过程中，避免使用过大的力量，以免损坏设备和待测物体。

4.在测量的前后，要确保待测物体的表面干净。

如有需要，可以进行清洗处理。

5.操作过程中，应避免用手直接触摸待测物体，以免影响测量的精确性。

6.调整夹具时，要保证夹具与测量平台的平行度和垂直度，以免产生偏差。

7.在进行形位公差测量时，要注意进行正确的坐标轴设置和坐标系转换。

8.操作人员在进行测量时应佩戴合适的防静电设备，并注意观察周围环境的静电情况。

9.操作人员需要熟悉并掌握测量机的操作手册，并遵循操作流程进行测量。

三坐标测量仪操作规程
1、非操作人员不得擅自开机、操作；
2、操作人员在操作时注意力要集中，不应与旁人交谈；
3、开始新程序时，一定要先回仪器零位，并根据所要测量零件形状、尺寸特点合理
设置仪器的运动速度、探针回退量等重要参数；
4、测量时尽量使用2、3、4毫米探针，特别注意要少使用1毫米以下的小探针；
5、测量采点时一定要用慢速，以减小机器损坏的可能性和提高测量精度；
6、扫描时，应尽量使探针在水平方向上往复动作，以减小扫描过程中探针损坏的可
能性；
7、测量时，工件应用平口钳夹牢或用橡皮泥粘牢，以防止在探针触碰时工件移动而
引起测量尺寸错误；
8、换探针时，磁碟应从水平方向对准后慢慢送入，不能从PH9下方向上送入，换下
的探针严禁随手置于工作台面上，而应立即夹在探针架上或利用其磁性吸附于动梁上；
9、操作人员暂时离开时，应按下紧急制动按钮从而限制机器的动作，以避免非操作
人员的危险操作；
10、为了提高测量精度，最好用“Teach”模式，手动测量一遍后让机器自动重复一次；
11、测量时，机器温度应保持在18~22℃的范围之内，待测量件应恒温后再进行测量。

三坐标仪安全操作规程三坐标仪是一种用于测量物体三维形状和尺寸的精密测量设备。

在操作三坐标仪时，必须遵循安全操作规程以确保操作人员的安全和设备的准确度。

以下是关于三坐标仪的安全操作规程的一些建议，以供参考。

1. 设备检查和维护：在操作三坐标仪之前，必须进行设备的检查和维护。

检查设备的电源是否接地良好，各部件是否正常工作，机械部件是否有松动或损坏等。

如果发现任何问题，应及时修复或更换部件。

2. 空间环境：在操作三坐标仪时，必须确保操作区域的空间环境良好。

操作区域应干燥、通风，并且没有尘埃、水汽等会影响测量结果的因素。

避免在温度、湿度等环境条件变化较大的地方操作，以免影响测量的准确性。

3. 操作人员装备：操作人员在操作三坐标仪时，必须佩戴适当的个人防护装备。

这包括护目镜、耳塞、防护手套等。

根据具体的操作情况，可能还需要佩戴防静电服、防护面罩等。

4. 操作人员培训：操作三坐标仪需要专业培训，掌握相关的操作技能和安全知识。

只有经过培训，并获得相应的操作证书的人员才能操作三坐标仪。

新手操作人员要在有经验的人员指导下进行操作，直到熟练掌握为止。

5. 仪器校准：三坐标仪必须定期进行校准和检验。

校准是保证测量结果准确性的关键步骤。

在校准之前，必须先清洁和校准测量传感器，并确保测量环境的稳定性。

校准过程中，应按照仪器的操作手册进行操作，并严格按照标准程序进行。

6. 测量准备：在进行实际测量之前，必须进行测量准备工作。

这包括将待测物体正确放置在三坐标仪工作台上，并保证其稳定和平衡。

还需要根据测量要求，选择合适的测量工具和测量方法，并将其正确设置在三坐标仪上。

7. 操作步骤：在进行实际测量时，必须按照正确的操作步骤进行。

这包括选择合适的测点、测量方案和测量工具，并按照仪器的操作手册进行操作。

在操作过程中，要注意仪器的指示和警告，并及时处理异常情况。

8. 数据处理和记录：在测量完成后，必须对测得的数据进行处理和记录。

这包括检查测量数据的准确性和可靠性，并进行必要的修正。

三坐标测量机安全技术操作规程1.范围：本规程规定了三坐标测量机使用的危害因素分析、操作规程、应急措施及维护保养等内容。

本规程适用于三坐标测量机操作使用及维护保养。

2.引用文件a.三坐标测量机使用说明书。

b.QUINDOS基本软件培训手册。

3.设备的功能本设备主要适用于精密工件空间几何尺寸和形状、位置公差的测量等。

3.1设备组成：本设备由主机（框架结构、导轨、标尺系统、驱动装置、平衡部件及附件）、测头、电气系统（电气控制系统、计算机硬件部分、测量及软件、打印及绘图装置）等组成。

3.2 工作原理：将被测件置于三坐标测量机的测量空间，通过控制系统就可获得被测件上各测点的坐标位置，根据这些点的空间坐标值，经过数学运算，求出被测件的几何尺寸、形状和位置公差。

4.危害因素分析详见附表1（三坐标测量机使用的危害分析（JHA）记录表）5.操作规程5.1 工作前5.1.1 清理、清洗工件。

被测件加工表面不允许有尖锐毛刺、锐边、油污，工件内腔不允许有铁屑，工件重量必须低于本设备允许值。

5.1.2检查外围设备是否正常。

记录设备使用前状态，状态良好方可进行下一步工作。

5.1.3开机前应用绸布沾无水酒精将探头、工作台面等擦洗干净。

5.1.4开机顺序：接通电源、开气源→电脑→打印机→绘图机→测量机→进入QUINDOS操作系统→进行工作。

预热10min。

5.2 工作中5.2.1开机编程后，机器AUTZER（自动回零），根据被测工件的被测要素选择探针组，并校准之。

5.2.2由手动测量基本元素建立工作定位坐标系，并检查此坐标系的正确性（观察此坐标系的原点与各轴方向与要求是否一致），再由生成元素自动建立测量—评价工件坐标系，检查此坐标系的正确性。

5.2.3进行被测要素的测量，进行数据处理和连接，最后打印评价结果。

5.3 工作后5.3.1工作结束，放回探针，把工件取下放在定置位置。

用绸布沾无水酒精将探针、工作面及导轨擦拭干净。

5.3.2机器AUTZER回零，退出QUINDOS操作系统。

自动三坐标测量仪器安全操作及保养规程1. 引言自动三坐标测量仪器是一种精密的测量工具，被广泛用于工业制造和质量控制领域。

为了确保仪器的正常运行和延长其使用寿命，本规程制定了自动三坐标测量仪器的安全操作和保养要求。

2. 安全操作2.1 仪器使用前的检查在使用自动三坐标测量仪器之前，必须进行以下检查：•检查仪器外观是否完好，如有任何损坏或异常应通知维修人员；•检查仪器电源是否正常且符合要求；•检查仪器所连接的电缆和传感器是否牢固且正常。

2.2 安全操作步骤在进行自动三坐标测量时，应按照以下步骤进行操作：1.空气调节：确认仪器的气源供应正常，并根据需要调整气源压力和流量；2.打开电源：将仪器的电源开关打开，并确认仪器的供电情况；3.启动软件：通过计算机启动相应的测量软件，并确保软件连接到仪器；4.校准：在开始测量之前，应进行仪器的校准操作，确保测量结果的准确性；5.定位样品：将待测样品放置到仪器的工作台上，并使用夹具或夹具系统固定样品；6.开始测量：根据测量要求，设置测量参数并启动测量程序；7.结束测量：测量完成后，关闭测量程序并保存测量数据；8.关闭电源：在使用完毕后，关闭仪器的电源开关。

2.3 注意事项在操作自动三坐标测量仪器时，还需要注意以下事项：•禁止私自更改仪器设置和参数，必要时应由专业人员进行操作；•避免在仪器工作时将手指、手臂等放置在运动部件附近，以防意外伤害；•严禁将湿手或带有润滑油、脂肪等物质的手接触仪器，以防影响测量结果或造成故障；•定期检查测量系统的传感器是否正常工作，并按照维护手册的要求进行保养；•在使用过程中如发现异常噪音、异味或其他异常情况，应立即停止使用并通知维修人员。

3. 保养规程3.1 日常保养•定期清洁仪器外观，使用软布擦拭，切勿使用含有酸碱性物质的清洁剂；•保持仪器的通风良好，避免仪器过热；•定期检查仪器的电源线和传感器线缆是否磨损或老化，并进行必要的更换；•每天使用后，关闭仪器的电源开关。

新型三坐标安全操作及保养规程引言三坐标检测系统是一种高精度、高稳定性的测量设备，广泛应用于机械、仪表、电子、纺织、汽车、航空等领域。

为了确保三坐标检测系统的安全运行以及保证测量结果的准确性，制定本规程。

一、操作规范1. 设备运行前的准备1.操作人员须了解三坐标检测系统的相关知识和操作方法，并经过培训和考核合格方可上岗操作。

2.仪器须正常供电，地线接好，并保证仪器周围环境干燥、无明火。

3.检查设备操作面板及控制器面板指示灯的状态是否正常，各系统的状态指示灯是否红、绿、黄灯正常闪烁，仪器外观是否清洁、无损坏，不能留下任何金属物体、液体和异物。

2. 操作步骤规范1.打开电脑，启动三坐标检测软件。

2.打开三坐标检测仪器开关，启动各系统。

3.启动各系统的自检程序。

4.对设备进行标定，调整设备至工作状态。

5.对被测件进行安装，并根据测量需求进行设置。

6.启动测量程序，进行测量。

7.测量完成后，进行数据处理，根据测量结果进行分析和判断。

8.关闭仪器开关，退出软件，关闭电脑。

3. 操作时需注意事项1.操作时保持尽可能稳定的心态，全神贯注地进行操作，严禁闲聊或走神。

2.操作人员应穿戴符合安全要求的工作服及防电静电鞋，并佩戴防护手套、眼镜等个人防护用品，防止细小金属物质等污染被测件或设备，避免任何人员伤害事故。

3.操作人员须按要求进行仪器校准和数据处理，确保正确可靠。

4.及时清洁被测件、设备以及操作台面等，保持环境整洁，防止灰尘等杂物进入系统，影响精度。

5.操作完毕后及时关闭设备开关。

二、保养规程1. 日常保养1.操作人员需保持设备清洁，保持周边环境整洁干净，避免细小颗粒进入系统内部。

2.定期检查设备各个部件，必要时清洗、更换。

3.定期检查设备各接口是否正常。

4.关机前，须确认操作软件已退出。

5.定期使用三坐标测量工具和接触式测量工具等对设备进行检测。

2. 周期性保养1.定期对设备进行全面检查，检查设备各系统运行状态，确保正常无损坏。

指导书三坐标测量仪安全操作规程
版本/修订状态 A.0
编号Q/JDJ Q-003-2016
页数1/1 三坐标测量仪安全操作规程
1.开机前确保测量机房的温度20℃左右、湿度35%-75%、气压0.45MPa以上。

2.应用蘸有无水乙醇的无尘布擦拭机器导轨和检查是否有阻碍机器运行的障碍物。

3. 检查空压气管是否接好，气管是否漏气。

气压低于规定值时，不准操作，否则会严重损坏机器。

4. 被测零件在检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测头的使用寿命。

5. 接通控制系统电源；空压气管开关打开，待气压正常后；打开计算机电源开关，启动PC-DMIS软件。

6. 进入测量系统，依操作顺序及相关测量方法进行测量：
1）安装合适的测量探头；
2）测量标准球直径；
3）建立新的测量项目，放置测量工件；
4）进行工件尺寸测量，记录测量数值；
5) 打印测量报告，完成测量工作并确认；
6) 退出测量系统。

7. 将Z轴运行至安全位置（不易被触碰的位置）；按下操作盒上的急停按钮，关断电源；退出测试软件的操作界面；关闭计算机；关闭电源。

批准：审核：编制：。
