4-桩基础计算

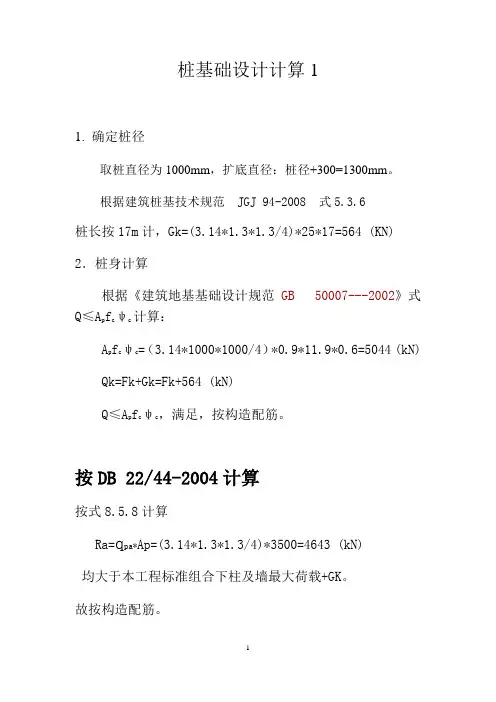

1. 确定桩径取桩直径为1000mm，扩底直径：桩径+300=1300mm。

根据建筑桩基技术规范 JGJ 94-2008 式5.3.6桩长按17m计，Gk=(3.14*1.3*1.3/4)*25*17=564 (KN)2．桩身计算根据《建筑地基基础设计规范GB 50007---2002》式Q≤A p f cψc计算：A p f cψc=（3.14*1000*1000/4）*0.9*11.9*0.6=5044 (kN)Qk=Fk+Gk=Fk+564 (kN)Q≤A p f cψc，满足，按构造配筋。

按DB 22/44-2004计算按式8.5.8计算Ra=q pa*Ap=(3.14*1.3*1.3/4)*3500=4643 (kN)均大于本工程标准组合下柱及墙最大荷载+GK。

故按构造配筋。

1. 确定桩径取桩直径为1200mm，扩底直径：桩径+300=1500mm。

根据建筑桩基技术规范 JGJ 94-2008 式5.3.6桩长按9m计，Gk=(3.14*1.5*1.5/4)*25*9=750 (KN)2．桩身计算根据《建筑地基基础设计规范GB 50007---2002》式Q≤A p f cψc计算：A p f cψc=（3.14*1200*1200/4）*0.9*11.9*0.6=7263 (kN)Qk=Fk+Gk=Fk+750 (kN)Q≤A p f cψc，满足，按构造配筋。

按DB 22/44-2004计算按式8.5.8计算Ra=q pa*Ap=(3.14*1.5*1.5/4)*3500=6181 (kN)均大于本工程标准组合下柱及墙最大荷载+GK。

故按构造配筋。

4.4.3按设计规范经验公式确定
1.一般预制桩及其中小直径灌注桩
Quk＝Qቤተ መጻሕፍቲ ባይዱk Qpk u
q
sik li
q pk Ap
qsik和qpk按表取值
21
桩侧极限摩阻力标准值
22
桩侧极限端阻力标准值
23
4.4 单桩竖向承载力的确定
4.4.3按设计规范经验公式确定
2.大直径灌注桩 要考虑尺寸效应，无粘性土孔壁松弛
Qu k Qsk Qgsk Qgpk
u qsjk l j u si qsik l gi p q pk Ap
土层名称 淤泥 淤泥质土 1.2~1.3 黏性土 粉土 1.4~1.8 2.2~2.5 粉砂 细砂 中砂 粗砂 砾砂 2.0~2.5 3.0~3.5 砾石 卵石 2.4~3.0 3.2~4.0 全风化岩 强风化岩 1.4~1.8 2.0~2.4
18
3.极限荷载和轴间容许 承载力的确定
（1）P-S曲线明显转折点法 在由静载试验绘制的P-S 曲线上，以曲线出现明显下 弯转折点所对应的作用荷载 作为极限荷载。 P-S曲线的转折点不明显 ，此时极限荷载就难以确定 ，需借助其他方法辅助判定 ，例如用对数坐标绘制 logP-logS曲线，可能使转折 点显得明确些。
4.4 单桩竖向承载力的确定
单桩竖向承载力特征值： 单桩在轴向荷载作用下，地基土和桩本身 的强度和稳定性均能得到保证，变形也在容许 范围之内所容许承受的最大荷载，它是以单桩 轴向极限承载力(极限桩侧摩阻力与极限桩底阻 力之和）考虑必要的安全度后求得的。 确定方法有多种 ，考虑地基土具有多变性 、复杂性和地域性，几种方法作综合考虑和分 析，合理地确定。
19
3.极限荷载和轴间容许 承载力的确定

目的：用于检验桩的截面强度和配筋计算（关于配 筋的具体计算方法，见结构设计原理教材内容）。
一般方法：要找出弯矩最大的截面所在的位置及相应 的最大弯矩Mmax值。一般可将各深度Z处的Mz值求出后绘 制Z－Mz图，即可从图中求得。
Q 3E 0 IAx M 2E0 IBx （9a）
式中：A x(A 1A x0B 1A 0D 1) B x(A 1B x0B 1B 0 C 1)
同理，将式（ 7）分别代入式（3）、（4）、（4-5） 再经整理归纳即可得
z Q 2E 0 IAM E0IB
Mz
Q0
AmM0Bm
（9b） （9c）
QzQ0AQM0BQ （9d）
对于单排桩 ，若作用于承台底面中心的荷载为N、H、 My，当N在承台横桥向无偏心时，则可以假定它是平均分 布在各桩上的，即
Pi N n;Qi H n;Mi M ny 式中：n——桩的根数。
当竖向力N在承台横桥向有偏心距e时，即Mx=Ne， 因此每根桩上的竖向作用力可按偏心受压计算，即
pi
N Mx yi n yi2
根据已有的试验资料分析，现行规范认为计算宽度的 换算方法可用下式表示：
b1Kf K0Kb(或 d)
b1Kf K0Kb(或 d)
上式中： b（或d）——与外力H作用方向相垂直平面上桩的宽度 （或直径）； Kf——形状换算系数。即在受力方向将各种不同截面形状 的桩宽度，乘以Kf换算为相当于矩形截面宽度，其值见 表4-3 ； K0——受力换算系数。即考虑到实际上桩侧土在承受水平 荷载时为空间受力问题，简化为平面受力时所给的修正系 数，其值见表4-3； K——桩间相互影响系数。
即C=mz。 基于这一基本假定，进行桩的内力与位移的理论公式
推导和计算。

桩基础工程量计算桩基础工程量计算是指根据设计要求和施工方案，对桩基础施工所需要的材料和工作量进行计算和估算的过程。

桩基础通常用于建筑物、桥梁、堤坝等工程的基础中，承受荷载并将荷载传递到地下的深层土体中。

以下是桩基础工程量计算的一般步骤和相关内容。

第一步：确定设计要求在进行桩基础工程量计算之前，首先需要确定设计要求，包括桩的类型、直径或截面尺寸、桩长、桩身和桩头的材料等。

这些设计要求将直接影响桩基础的工程量计算结果。

第二步：桩体积计算根据桩的类型和尺寸，计算桩的体积。

比如，对于圆柱形桩，可以通过计算桩的底面积和桩长来得到桩的体积。

对于其他形状的桩，可以使用相应的公式或几何方程进行计算。

第三步：桩身材料计算桩身材料的计算包括桩的钢筋和混凝土的计算。

根据桩的设计要求和施工方案，计算桩身钢筋的总长度和数量。

同时，根据桩的尺寸和设计强度要求，计算混凝土的用量。

第四步：桩头材料计算桩头材料的计算包括桩头的钢筋和混凝土的计算。

根据设计要求和施工方案，计算桩头钢筋的总长度和数量。

同时，根据桩头的尺寸和设计强度要求，计算混凝土的用量。

辅助工程量计算包括桩基础施工所需的其他材料和工作量的计算。

这些材料和工作量可能包括桩机的使用时间、土方量和回填材料的用量等。

第六步：计算总工程量和成本估算将以上各项工程量计算结果相加，得到桩基础施工的总工程量。

根据工程量计算结果和相关材料的价格，估算桩基础施工的成本。

以上是桩基础工程量计算的一般步骤和相关内容。

在实际工程中，还需要根据具体情况进行调整和细化。

同时，使用计算软件和工程测量仪器可以提高计算的准确性和效率。
