铁路线路标志编辑词条创建词条沿铁路线路设置的固定标桩，其作用是向行车人员和线路养护维修人员显示铁路建筑物、线路设备等的位置或状态。
在铁路由国家统一经营的国家，如中国和苏联等，对这些标志的形式和埋设位置，国家制定有统一的规定；在铁路不由国家统一经营的国家，则由各铁路经营部门自行作出规定。
铁路标志常见的有公里标、半公里标、曲线标、圆曲线和缓和曲线的始终点标、桥梁标、坡度标，以及铁路局、工务段、领工区、养路工区、供电段和水电段等管界标。
公里标、半公里标表示线路里程的标志，设置在计算里程方向的线路左侧。
公里标的标面上注有线路计算起点至公里标设置处距离的公里数（图1）。
半公里标设置在两相邻公里标间的中点上，标面上注有“1/2”字样(图2)。
曲线标表示曲线线路的曲线长、缓和曲线长、曲线半径、超高、加宽等的标志。
设置在曲线线路中点的外侧。
图3为某线路的曲线标。
圆曲线和缓和曲线始终点标表示曲线线路起点和终点的标志，设置在线路的直线与缓和曲线的相接点的外侧、缓和曲线和圆曲线相接点的外侧。
这种标志是个直棱柱体，其横断面为三角形。
两个侧面注有直、缓、圆等字样，分别表示所向方向为直线、缓和曲线或圆曲线。
坡度标表示线路纵断面状态的标志。
设置在变坡点处。
标面的正面和背面分别标明所向方向的上、下坡度值及其长度；侧面注有变坡点所在处的线路里程。
图4为某线路的坡度标。
图中箭头上斜者表示上坡，下斜者为下坡,“0”表示平道；箭头尾部数字表示坡度千分率；下面的数字表明坡道长度（米）。
桥梁标表示桥梁的位置（中心里程）和桥梁编号的标志。
设置在计算里程方向左侧的桥头。
桥梁标的标面上注有按线路计算里程方向统一编排的桥梁序号和所在线路的中心里程。
图5为某一桥梁标。
铁路局、工务段、领工区、养路工区、供电段和水电段的管界标表示各单位管辖的铁路线路范围的标志。
设置在各单位管辖区域的分界点处，标志正面和背面分别标明所向的单位名称,侧面注有管界的字样（图6）。

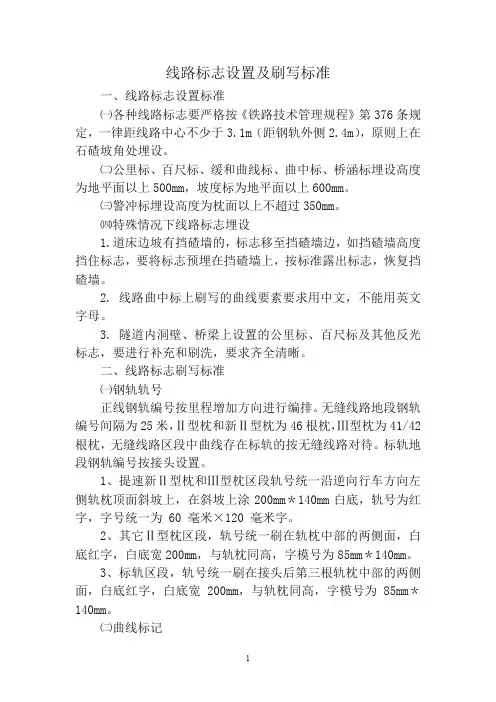

线路标志设置及刷写标准一、线路标志设置标准㈠各种线路标志要严格按《铁路技术管理规程》第376条规定，一律距线路中心不少于3.1m（距钢轨外侧2.4m），原则上在石碴坡角处埋设。
㈡公里标、百尺标、缓和曲线标、曲中标、桥涵标埋设高度为地平面以上500mm，坡度标为地平面以上600mm。
㈢警冲标埋设高度为枕面以上不超过350mm。
㈣特殊情况下线路标志埋设1.道床边坡有挡碴墙的，标志移至挡碴墙边，如挡碴墙高度挡住标志，要将标志预埋在挡碴墙上，按标准露出标志，恢复挡碴墙。
2. 线路曲中标上刷写的曲线要素要求用中文，不能用英文字母。
3. 隧道内洞壁、桥梁上设置的公里标、百尺标及其他反光标志，要进行补充和刷洗，要求齐全清晰。
二、线路标志刷写标准㈠钢轨轨号正线钢轨编号按里程增加方向进行编排。
无缝线路地段钢轨编号间隔为25米，Ⅱ型枕和新Ⅱ型枕为46根枕，Ⅲ型枕为41/42根枕，无缝线路区段中曲线存在标轨的按无缝线路对待。
标轨地段钢轨编号按接头设置。
1、提速新Ⅱ型枕和Ⅲ型枕区段轨号统一沿逆向行车方向左侧轨枕顶面斜坡上，在斜坡上涂200mm＊140mm白底，轨号为红字，字号统一为 60 毫米×120 毫米字。
2、其它Ⅱ型枕区段，轨号统一刷在轨枕中部的两侧面，白底红字，白底宽200mm，与轨枕同高，字模号为85mm＊140mm。
3、标轨区段，轨号统一刷在接头后第三根轨枕中部的两侧面，白底红字，白底宽200mm，与轨枕同高，字模号为85mm＊140mm。
㈡曲线标记1、使用10号字模50mm＊35mm，标记为白底红字。
2、曲线标记一般标记在钢轨曲线上股内侧轨腰上，正矢点一律用白底红▲标在曲线上股轨头非工作边，红▲为30mm的等边三角形。
如上股钢轨内侧因涂油等原因易造成标记不清时，可标记在下股内侧轨腰上。
3、曲线正矢点按分中法设置。
缓和曲线直缓点标记：ZH；缓圆点标记：HY ；圆缓点标记：YH；缓直点标记：HZ。
缓和曲线内正矢各点及进入圆曲线第一点标记：XXF=XX，其它圆曲线正矢只标记点号。

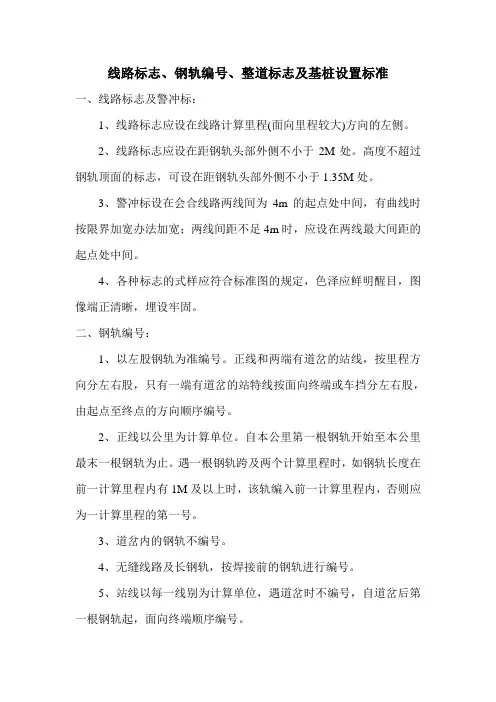

线路标志、钢轨编号、整道标志及基桩设置标准一、线路标志及警冲标：1、线路标志应设在线路计算里程(面向里程较大)方向的左侧。
2、线路标志应设在距钢轨头部外侧不小于2M处。
高度不超过钢轨顶面的标志，可设在距钢轨头部外侧不小于1.35M处。
3、警冲标设在会合线路两线间为4m的起点处中间，有曲线时按限界加宽办法加宽；两线间距不足4m时，应设在两线最大间距的起点处中间。
4、各种标志的式样应符合标准图的规定，色泽应鲜明醒目，图像端正清晰，埋设牢固。
二、钢轨编号：1、以左股钢轨为准编号。
正线和两端有道岔的站线，按里程方向分左右股，只有一端有道岔的站特线按面向终端或车挡分左右股，由起点至终点的方向顺序编号。
2、正线以公里为计算单位。
自本公里第一根钢轨开始至本公里最末一根钢轨为止。
遇一根钢轨跨及两个计算里程时，如钢轨长度在前一计算里程内有1M及以上时，该轨编入前一计算里程内，否则应为一计算里程的第一号。
3、道岔内的钢轨不编号。
4、无缝线路及长钢轨，按焊接前的钢轨进行编号。
5、站线以每一线别为计算单位，遇道岔时不编号，自道岔后第一根钢轨起，面向终端顺序编号。
6、钢轨编号应写在左股钢轨始端l米处的腹部内侧。
7、钢轨编号采用红底白字。
刷底用高×宽尺寸为70MM×l20MM，数字式样用10号字样，尺寸为高×宽为50MM×35MM涂写。
做到字体端正，字迹清晰。
三、整道标志：(一)道岔整道标志：1、按道岔设计图标出导曲线支距检查点及检查值。
在道岔直股及导曲线外股钢股外侧采用红底白色“▲”标志标出检查点，在道岔直股内侧钢轨腹部，采用红油漆打底(长200MM、高70MM)，白油漆填写(数字式样用8号字样，尺寸高×宽为40MM×30MM)该支距值。
2、按道岔铺设图在轨距变化处采用红油漆打底(长120MM、高70MM)，白油漆填写(数字式样用8号字样，尺寸高×宽为40MM×30MM)该点轨距值。
![铁路线路标志设置及刷写标准[详]](https://img.taocdn.com/s1/m/b55b14012bf90242a8956bec0975f46527d3a7d3.png)
铁路线路标志设置及刷写标准[详]线路标志设置及刷写标准一、线路标志设置标准㈠各种线路标志要严格按《铁路技术管理规程》第376条规定，一律距线路中心不少于3.1m（距钢轨外侧2.4m），原则上在石碴坡角处埋设。
㈡公里标、百尺标、缓和曲线标、曲中标、桥涵标埋设高度为地平面以上500mm，坡度标为地平面以上600mm。
㈢警冲标埋设高度为枕面以上不超过350mm。
㈣特殊情况下线路标志埋设1.道床边坡有挡碴墙的，标志移至挡碴墙边，如挡碴墙高度挡住标志，要将标志预埋在挡碴墙上，按标准露出标志，恢复挡碴墙。
2. 线路曲中标上刷写的曲线要素要求用中文，不能用英文字母。
3. 隧道洞壁、桥梁上设置的公里标、百尺标及其他反光标志，要进行补充和刷洗，要求齐全清晰。
二、线路标志刷写标准㈠钢轨轨号正线钢轨编号按里程增加方向进行编排。
无缝线路地段钢轨编号间隔为25米，Ⅱ型枕和新Ⅱ型枕为46根枕，Ⅲ型枕为41/42根枕，无缝线路区段中曲线存在标轨的按无缝线路对待。
标轨地段钢轨编号按接头设置。
1、提速新Ⅱ型枕和Ⅲ型枕区段轨号统一沿逆向行车方向左侧轨枕顶面斜坡上，在斜坡上涂200mm＊140mm白底，轨号为红字，字号统一为60 毫米×120 毫米字。
2、其它Ⅱ型枕区段，轨号统一刷在轨枕中部的两侧面，白底红字，白底宽200mm，与轨枕同高，字模号为85mm＊140mm。
3、标轨区段，轨号统一刷在接头后第三根轨枕中部的两侧面，白底红字，白底宽200mm，与轨枕同高，字模号为85mm ＊140mm。
㈡曲线标记1、使用10号字模50mm＊35mm，标记为白底红字。
2、曲线标记一般标记在钢轨曲线上股侧轨腰上，正矢点一律用白底红▲标在曲线上股轨头非工作边，红▲为30mm的等边三角形。
如上股钢轨侧因涂油等原因易造成标记不清时，可标记在下股侧轨腰上。
3、曲线正矢点按分中法设置。
缓和曲线直缓点标记：ZH；缓圆点标记：HY ；圆缓点标记：YH；缓直点标记：HZ。
（通线（2023）8424）铁路线路标志通用图1. 引言铁路线路标志通用图是为铁路线路上的各种标志提供统一设计和使用的文档。
本文档将介绍铁路线路标志通用图的设计原则、标志的分类及其含义，并以Markdown文本格式输出。
2. 设计原则铁路线路标志通用图的设计遵循以下原则：2.1 易识别性铁路线路标志应具有良好的可识别性，以便铁路乘客和工作人员能够快速、准确地理解标志的含义。
标志的颜色、形状和图案应与周围环境形成鲜明对比，从而提高可视性。
2.2 一致性铁路线路标志应具有一致性，即在不同的线路和地区使用相同的标志，以确保乘客和工作人员熟悉标志的含义和用途。
一致性有助于减少混淆和误解，并提高安全性。
2.3 可扩展性铁路线路标志通用图应具有可扩展性，以便随着铁路线路的发展和改进，可以添加新的标志并更新现有的标志。
这有助于保持标志与实际情况的一致，并适应未来的需求变化。
3. 标志分类及其含义铁路线路标志通用图包括多个分类的标志，每个分类都有不同的含义。
以下是常见的几个标志分类及其含义：3.1 方向标志方向标志用于提供行进方向和目的地的信息，以帮助乘客和工作人员选择正确的行程。
常见的方向标志包括出站标志、进站标志、转弯标志等。
•出站标志：用于指示乘客离开列车的出口位置。
•进站标志：用于指示乘客进入站台的入口位置。
•转弯标志：用于提醒列车司机在接近弯道时减速。
3.2 安全标志安全标志用于提醒乘客和工作人员注意安全事项，并采取相应的措施。
常见的安全标志包括紧急停车标志、警示标志、危险区域标志等。
•紧急停车标志：用于指示列车司机在紧急情况下立即停车。
•警示标志：用于提醒乘客和工作人员在特定区域或情况下保持警惕。
•危险区域标志：用于指示危险区域，禁止乘客和工作人员进入。
3.3 服务设施标志服务设施标志用于指示各种服务设施的位置和用途，以方便乘客使用。
常见的服务设施标志包括洗手间标志、自动售票机标志、餐车标志等。
•洗手间标志：用于指示洗手间的位置。
铁路线路标志 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】铁路线路标志沿铁路线路设置的固定标桩，其作用是向行车人员和线路养护维修人员显示铁路建筑物、线路设备等的位置或状态。
在铁路由国家统一经营的国家，如中国和苏联等，对这些标志的形式和埋设位置，国家制定有统一的规定；在铁路不由国家统一经营的国家，则由各铁路经营部门自行作出规定。
铁路标志常见的有公里标、半公里标、曲线标、圆曲线和缓和曲线的始终点标、桥梁标、坡度标，以及铁路局、工务段、领工区、养路工区、供电段和水电段等管界标。
公里标、半公里标表示线路里程的标志，设置在计算里程方向的线路左侧。
公里标的标面上注有线路计算起点至公里标设置处距离的公里数（图1）。
半公里标设置在两相邻公里标间的中点上，标面上注有“1/2”字样(图2)。
曲线标表示曲线线路的曲线长、缓和曲线长、曲线半径、超高、加宽等的标志。
设置在曲线线路中点的外侧。
图3为某线路的曲线标。
圆曲线和缓和曲线始终点标表示曲线线路起点和终点的标志，设置在线路的直线与缓和曲线的相接点的外侧、缓和曲线和圆曲线相接点的外侧。
这种标志是个直棱柱体，其横断面为三角形。
两个侧面注有直、缓、圆等字样，分别表示所向方向为直线、缓和曲线或圆曲线。
坡度标表示线路纵断面状态的标志。
设置在变坡点处。
标面的正面和背面分别标明所向方向的上、下坡度值及其长度；侧面注有变坡点所在处的线路里程。
图4为某线路的坡度标。
图中箭头上斜者表示上坡，下斜者为下坡,“0”表示平道；箭头尾部数字表示坡度千分率；下面的数字表明坡道长度（米）。
桥梁标表示桥梁的位置（中心里程）和桥梁编号的标志。
设置在计算里程方向左侧的桥头。
桥梁标的标面上注有按线路计算里程方向统一编排的桥梁序号和所在线路的中心里程。
图5为某一桥梁标。
铁路局、工务段、领工区、养路工区、供电段和水电段的管界标表示各单位管辖的铁路线路范围的标志。
