通线(2007)8024-Ⅱ 铁路线路及信号标志 第二分册 客货共线铁路信号标志图集 第二部分,共两部分

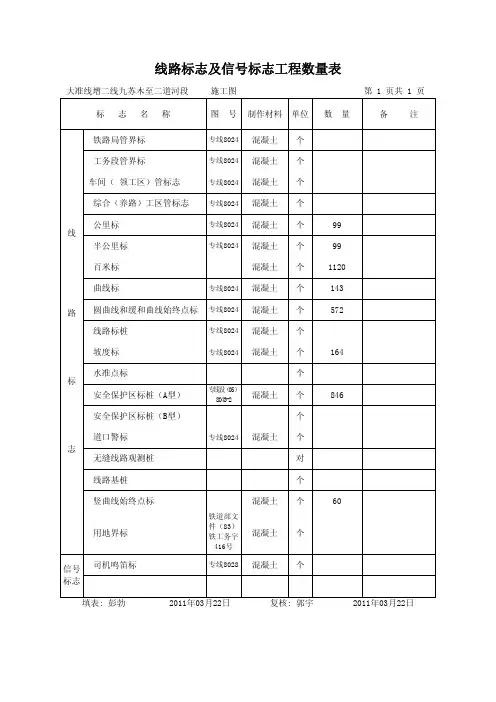

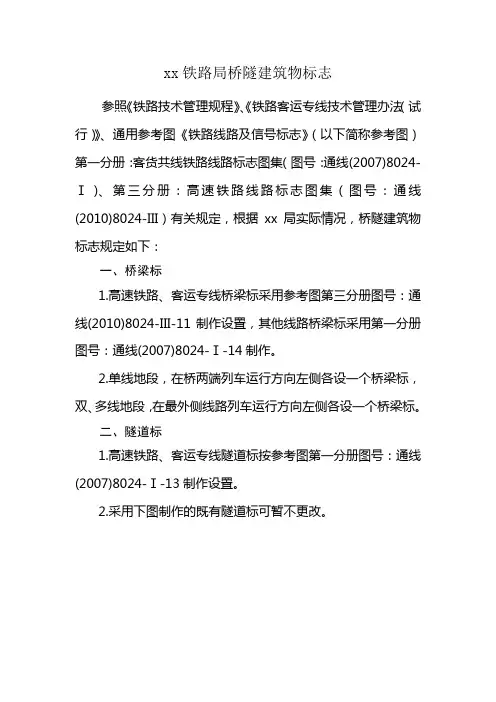

xx铁路局桥隧建筑物标志参照《铁路技术管理规程》、《铁路客运专线技术管理办法（试行）》、通用参考图《铁路线路及信号标志》（以下简称参考图）第一分册：客货共线铁路线路标志图集（图号：通线(2007)8024-Ⅰ）、第三分册：高速铁路线路标志图集（图号：通线(2010)8024-III）有关规定，根据xx局实际情况，桥隧建筑物标志规定如下：一、桥梁标1.高速铁路、客运专线桥梁标采用参考图第三分册图号：通线(2010)8024-III-11制作设置，其他线路桥梁标采用第一分册图号：通线(2007)8024-Ⅰ-14制作。

2.单线地段，在桥两端列车运行方向左侧各设一个桥梁标，双、多线地段，在最外侧线路列车运行方向左侧各设一个桥梁标。

二、隧道标1.高速铁路、客运专线隧道标按参考图第一分册图号：通线(2007)8024-Ⅰ-13制作设置。

2.采用下图制作的既有隧道标可暂不更改。

3.斜切式洞门可在进出口衬砌内刷制。

三、涵渠标1.涵渠标为白底黑字，尺寸：长650mm×宽180mm为宜，其中“涵”字高120mm、宽80mm，公里数“1103”字高120mm，米数“650”及孔跨式样“1—2.5”高各为60mm。

2.涵渠标刷制在线路两侧涵渠帽石中心处，当涵渠填土厚度大于2米，或在路肩上不可通视时，应在路肩上增设一个标志。

四、桥梁、隧道警示标志1.未设栅栏封闭地段桥梁、隧道两端设警示标志，栅栏封闭地段过往行人较多的地方可酌情设置，桥长30米及以下桥梁不设警示标志，过往行人较多的地方可酌情设置。

2.桥梁、隧道警示标志牌按通线(2007)8024-Ⅰ-50、通线(2007)8024-Ⅰ-51制作。

3.警示标志在铁路桥梁、隧道的两端各设置1块，通常情况设置在线路左侧，与桥台尾（隧道洞门）的距离不超过5米。

4.参考图中钢筋混凝土立柱可采用50mm角钢代替，直接栓（焊）接在人行道端头立柱上，见下图。

五、水位标1．水位标数字以米为单位，为绝对高程。

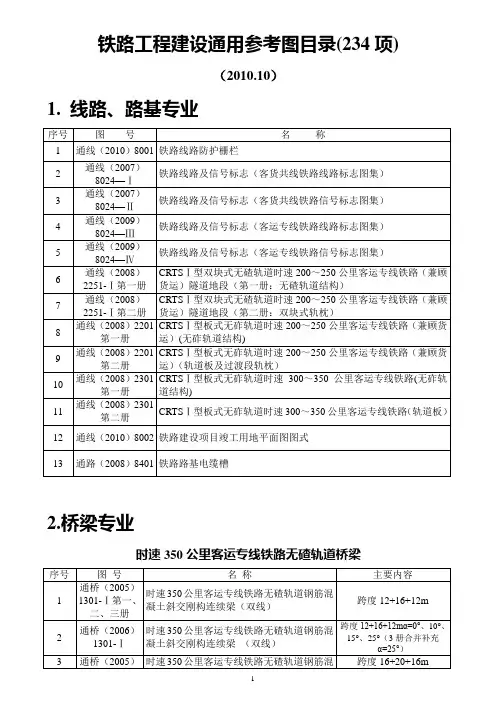

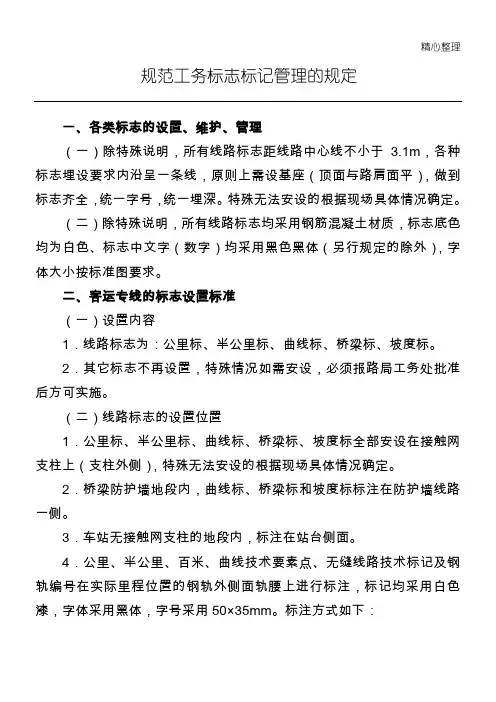

精心整理规范工务标志标记管理的规定一、各类标志的设置、维护、管理（一）除特殊说明，所有线路标志距线路中心线不小于3.1m ，各种标志埋设要求内沿呈一条线，原则上需设基座（顶面与路肩面平），做到，字1212一侧。

3．车站无接触网支柱的地段内，标注在站台侧面。

4．公里、半公里、百米、曲线技术要素点、无缝线路技术标记及钢轨编号在实际里程位置的钢轨外侧面轨腰上进行标注，标记均采用白色漆，字体采用黑体，字号采用50×35mm 。

标注方式如下：（1）公里标：在公里标对应的钢轨轨腰准确位置处用白色漆划竖杠，在竖杠右侧用白色漆写“K公里数”，如“K315”；（2）半公里标：在半公里标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写“500”；（3）百米标：在百米标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写百米数，如“300”；（”。

（121．青岛枢纽、济南枢纽声屏障地段线路标志的设置位置需根据现场确定。

2．接触网支柱为角钢支柱的线路标志连接方式，需根据现场情况确定。

3．线路标志的管理与维修由工务段负责。

（六）胶济客运专线、胶济线线路标志制作说明及图式1．标牌边框一律采用白底黑字，字号见图纸，字体为黑体。

2．标志牌均用1.5mm厚冷轧钢板制作,钢板必须除锈彻底；标志牌上采用高强度反光膜（10年）。

3．联结钢筋箍采用Φ8冷轧钢，两端套丝,丝长40mm，并做好防锈处理，使用寿命和标牌一样在10年以上，渡热锌或先用防锈漆处理，再刷白色油漆。

4加工。

5要素；志》（一）线路、信号等各类标志1．里程标志（1）公里标：公里标全高1100mm，宽550mm，厚100mm，地面上部高为600mm，埋深500mm。

公里标字模采用150×105mm，每字间隔为20mm，公里标字距公里标顶端170mm。

（2）半公里标：半公里标全高900mm，宽200mm，厚100mm，地面上部高为500mm，埋深400mm。

铁路线上的这些标牌，代表啥意思？坐着⽕车出⾏的⼩伙伴们有没有注意到铁路线两侧这个东东？铁路线两侧有许多这样的标志⾼矮胖瘦、形状各⼀这些标志分为线路标志和信号标志它们既便于铁路⼯务⼈员养护维修线路也便于⽕车司机掌握线路情况安全⾏车今天我们⼀起来了解铁路线路标志按公⾥计算⽅向设在线路左侧双线区段设在列车运⾏⽅向左侧距线路中⼼不⼩于3.1⽶线路标识分为公⾥标、半公⾥标曲线标、圆曲线缓和曲线的始终点标桥梁标、隧道标坡度标、管界界标公⾥标、半公⾥标设在⼀条线路⾃起点处计算每⼀整公⾥、半公⾥公⾥标半公⾥标百⽶标百⽶标设置于每公⾥百⽶桩处半公⾥标除外曲线标曲线标设在曲线中点处标明曲线中⼼⾥程、半径⼤⼩曲线和缓和曲线长度图为：曲线长485.23⽶、缓和曲线长60⽶、曲线半径为1200⽶、曲线超⾼为65毫⽶、曲线加宽为0毫⽶。

圆曲线、缓和曲线始终点标设在直缓、缓圆、圆缓、缓直各点处标明⽅向为直线、圆曲线或缓和曲线缓圆标缓直标圆缓标直缓标桥梁标桥梁标设在桥梁两端桥头处标明桥梁编号、中⼼⾥程和长度图为：桥梁标号为317号，桥梁中⼼位置⾥程为420公⾥388⽶，桥梁长度为14⽶涵标涵标设置在涵洞处标明涵洞中⼼位置⾥程隧道标隧道标直接标注在隧道两端东门端墙上标明隧道号或名称中⼼⾥程和长度图为：隧道编号为5号，隧道中⼼⾥程为67公⾥940⽶，隧道长度为72.4⽶。

坡度标设在线路坡度的变坡点处两侧各标明其所向⽅向的上下坡度值及其长度上坡坡度标下坡坡度标左图：线路前⽅为上坡，坡度为2.9‰，长度为225⽶。

右图：线路前⽅为下坡，坡度为2.7‰，长度为715⽶。

界标设在单位管辖地段的分界点处两侧标明所向单位的名称不起眼的铁路线路标志竟有这么多含义⼩伙伴们了解了吗？希望以上内容能让⼤家对铁路线路标志有更进⼀步的了解⽂图：景向清张建华陈⽴强张浩东李发亮程彦伟编辑：郭龙审核：马志军。

铁路信号表示器及信号标志基础知识为了表示与行车有关设备的位置和状态，信号机显示的某种附加含义或表达行车人员的某种意图，而设置信号表示器。

为了表示线路某一地点的情况和状态，指示行车有关人员根据线路情况和状态及时正确地进行作业，而设置信号标志。

一、信号表示器信号表示器有道岔表示器、脱轨表示器、进路表示器、发车线路表示器、发车表示器、调车表示器、水鹤表示器、车档表示器等。

．(一)道岔表示器道岔表示器仅表示道岔的开通位置(开通直向或侧向)，以使有关人员能随时确认进路，不作为指示列车或调车机车运行条件的根据。

其显示方式为：1．昼间无显示；夜间为紫色灯光－－表示道岔位置开通直向(如图5－14)；图5－14道岔表示器表示道岔位置为开通直向2．昼间为中央划有一条鱼尾形黑线的黄色鱼尾形牌；夜间为黄色灯光－－表示道岔位置开通侧向(如图5－15)。

3．在调车区为集中联锁时，进行连续溜放作业时，其显示方式如下：(1)紫色灯光－－表示道岔开通直向(如图5－16Ⅰ)；(2)黄色灯光－－表示道岔开通侧向(如图5－16Ⅱ)。

图5－16在调车区为集中联锁时，进行溜放作业道岔表示器的显示(二)脱轨表示器脱轨表示器设在集中联锁以外的脱轨器，脱轨道岔及引向安全线，避难线的道岔上，表示线路开通或遮断的状态，防止运行的列车和进行的调车，闯入不应进入的道岔，线路或区域。

其显示方式为：1．昼间为带白边的红色长方牌；夜间为红色灯光－－表示线路在遮断状态(如图5－17)。

2．昼间为带白边的绿色圆牌；夜间为月白色灯光－－表示线路在开通状态(如图5－18))。

图5－18脱轨表不器表不线路在开通状态(三)进路表示器出站信号机有两个及其以上运行方向，而信号显示不能分别表示进路方向时，应在信号机上装设进路表示器。

进路表示器是装设在出站信号机柱上的信号装置，仅在其主体信号机开放后，才能着灯，用于区别进路开通方向，不能独立构成信号显示。

发车进路兼出站信号机，驼峰色灯辅助信号机兼作出站信号机或发车进路信号机上，根据需要，可装设进路表示器。

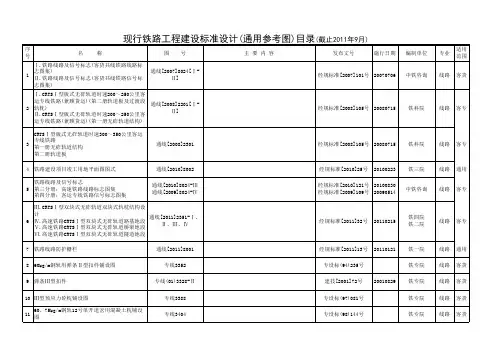

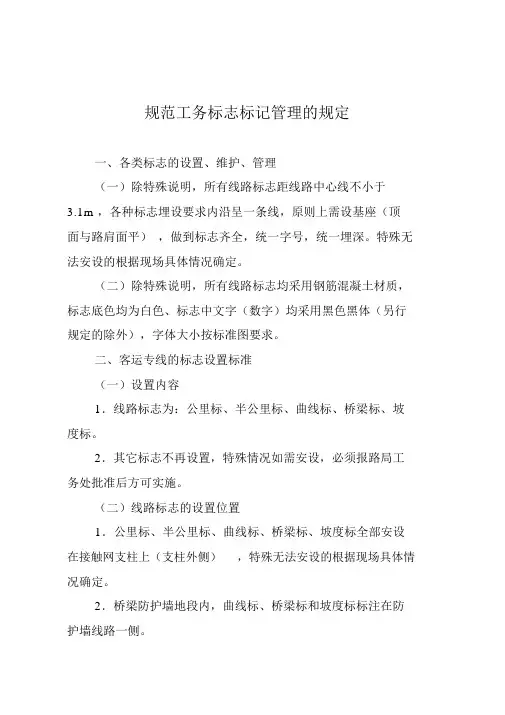

规范工务标志标记管理的规定一、各类标志的设置、维护、管理（一）除特殊说明，所有线路标志距线路中心线不小于3.1m ，各种标志埋设要求内沿呈一条线，原则上需设基座（顶面与路肩面平），做到标志齐全，统一字号，统一埋深。

特殊无法安设的根据现场具体情况确定。

（二）除特殊说明，所有线路标志均采用钢筋混凝土材质，标志底色均为白色、标志中文字（数字）均采用黑色黑体（另行规定的除外），字体大小按标准图要求。

二、客运专线的标志设置标准（一）设置内容1．线路标志为：公里标、半公里标、曲线标、桥梁标、坡度标。

2．其它标志不再设置，特殊情况如需安设，必须报路局工务处批准后方可实施。

（二）线路标志的设置位置1．公里标、半公里标、曲线标、桥梁标、坡度标全部安设在接触网支柱上（支柱外侧），特殊无法安设的根据现场具体情况确定。

2．桥梁防护墙地段内，曲线标、桥梁标和坡度标标注在防护墙线路一侧。

3．车站无接触网支柱的地段内，标注在站台侧面。

4．公里、半公里、百米、曲线技术要素点、无缝线路技术标记及钢轨编号在实际里程位置的钢轨外侧面轨腰上进行标注，标记均采用白色漆，字体采用黑体，字号采用 50 ×35mm 。

标注方式如下：（1）公里标：在公里标对应的钢轨轨腰准确位置处用白色漆划竖杠，在竖杠右侧用白色漆写“ K 公里数”，如“K315 ”；（2）半公里标：在半公里标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写“ 500 ”；（3）百米标：在百米标对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写百米数，如“300 ”；（4）曲线技术要素点标：在对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠右侧用白色漆写要素点名称、里程，如“HZ ，（5）坡度标：在变坡点对应的钢轨轨腰准确位置用白色漆划竖杠，在竖杠两侧分别用白色漆划箭头表示坡度方向，箭头前白漆写坡度，箭头后白漆写长度。

如“ 2.3 600 3.5 1200 ”、“2.3 — 600 3.5 1200 ”（三）胶济客运专线、胶济线线路标志的设置方式1．采用探出方式将线路标志设置在距离实际设置位置最近的接触网支柱上。
