交流牵引电机制造过程中线圈尺寸的调整方法

交流高压电机定子线圈制作作业指导书1适用范围本规程适用于200KW以上交流高压电机的定子线圈新制。

2线圈绕制2.1 准备材料、工具，并根据图纸及施工票校核绕线模尺寸是否符合原设计要求。

2.2 检查导线规格、绝缘是否符合要求。

2.3 明确线圈的匝数、并绕根数、组数、线圈数。

2.4 按绕线方向装好绕线模，放好绑扎线；将导线通过线夹拉紧、校直，调节好拉力，开始缠绕线圈。

2.5 缠绕时，须用打板沿线槽边缠边打平整。

2.6 缠绕时，边缠边包匝间绝缘时包带接头，不允许在直线部分；对边缠边垫匝间绝缘的线圈，其每层垫条的搭接处应在端部斜边上。

2.7 绕线时，遇有导线断头或换线时，必须检测线规是否一致。

2.8 线卷绕制成形后，线匝须平行排列，线圈绑扎结实，形状一致。

3线圈初包3.1 从线圈尾端上线边100mm处开始，按绕线方向包缠白布条。

3.2 在直线和端部半迭包白布带一层，在涨型弯曲部分的四角处，2/3迭包一层。

3.3 对线圈不平的导线，用木锤轻轻敲平。

4线圈涨型4.1 按线圈旧样或施工图纸，将涨形机调节好。

4.2 试涨形线圈一个，并与线圈旧样进行比较或与图纸对照进行校核，将涨形机调整到最佳位置。

4.3 成型线圈形状一致。

5包缠匝间绝缘5.1 按绝缘规范要求准备绝缘材料。

5.2 线圈线头经整理搪锡后，在清理间吹风清除灰尘。

5.3 按规范要求，明确绕包厚度和层数。

5.4 拆除初包的保护带，细致散开和排列线匝。

拆除保护带时，各匝的鼻端和四角部分绑扎紧固。

5.5 按线圈反绕方向从末匝开始绕包匝间绝缘，包缠云母带时，应拉伸捻紧且用力适当。

5.6 匝间绝缘包完后，仔细将线匝归扰还原，线圈用无碱玻璃丝带疏包所紧并仔细整理复形，各部尺寸应符合要求。

5.7 线圈按匝间绝缘浸漆工艺进行浸漆。

5.8 按要求制作压型模调节样板，并调节模压机，然后对线圈进行模压整形。

5.9 整形后的线圈进行匝间试验。

6包缠对地绝缘6.1 按绝缘规范要求，明确线圈绝缘绕包厚度和层数。

电机线圈的绕制和绝缘件的裁剪(一)线圈的绕制绕线时首先用旧线圈样品的尺寸来确定活动绕线模的尺寸，活动绕线模绕制的线圈周长允许略大于旧线圈周长lOmm左右，而小于旧线圈周长lOmm是不允许的，最好维持原线圈周长的尺寸。

线圈绕制过程是在绕线机上进行的，其绕制工序如下:1.核对导线数据对导线的型号、线径和并绕根数检查核实后，将漆包线盘置于放线架上。

2.确定线圈尺寸将绕线模装入绕线机后并固定，调整绕线模大小以确定线圈尺寸，再检查并调整计数器置零，(a)绕制线圈 (b)绕扎好的线圈见图1-4-3(a) 所示。

图1-4-3绕线圈3.确定线圈的匝数及个数从放线架抽出导线，平行排列(并绕时) 穿过浸蜡毛毡夹线板，按规定的规格，根据一次连绕线圈的个数、组数及并绕根数剪制绝缘套管若干段(段数由极相组中的线圈个数定)，依次套入导线。

见图1-4-4所示。

4.线圈绕制 1-毛毡 2-拉线 3-层压板 4-铜线线头挂在绕线模左侧的绕线机主轴上，图1-4-4 放线线头预留长度为线圈周长的一半。

嵌入绕线模槽中，导线在槽中自左向右排列整齐、紧密，不得有交叉现象，待绕至规定的匝数为止。

绕完一个线圈后，留出连接线再向右移到另一个模芯上绕第二个线圈;绕线时除微电机的小线圈用绕线机摇把操作外，一般绕制φ0.6mm以上导线的线圈均不用摇把操作，而用一只手盘转线模，另一只手除辅助盘车外，还负责把导线排列整齐，不交叉重叠。

5.线圈的绑扎绕到规定匝数后，用预先备好的扎线(棉线绳，长度均1O～15cm)将线圈扎紧，线圈的头尾分别留出1/2匝的长度再剪断，以备连接线用，见图1-4-3(b)所示。

6.绕制结束将线模从绕线机上卸下，退出线圈再进行下次绕线。

注意：绕制不等节距的线圈组时，应将最小节距的线圈列为第1只，其他顺次排列绕制线圈。

(二)绝缘件的裁剪电机的绝缘件主要是指槽绝缘、层间绝缘、端部绝缘和槽口绝缘。

这些绝缘件的材料都是由绝缘纸制成。

1.槽绝缘对于大功率电机一般采用二层槽绝缘，紧贴槽的外层用0.15mm厚的青壳绝缘纸或聚脂薄膜;里层用0.15mm厚的聚酯纤维纸复合箔DMDM。

交流电机线圈重绕的方法步骤定稿版步骤一：准备工作1.首先，确定线圈重绕的原因和目的。

可能的原因包括线圈损坏、线圈短路或开路等。

目的可能是提高电机性能或更换线圈规格。

2.分析电机的设计要求和线圈规格。

了解线圈的类型、绕组方式、匝数、线径等参数。

步骤二：拆卸电机1.首先，断电并确保电机完全停止运转。

拆卸电机外壳，从电机轴上卸下连接驱动装置的联轴器。

2.拆卸电机的定子和转子。

将电机定子和转子上的部件分别拆卸，并将它们放置在清洁且安全的位置。

步骤三：检查线圈1.仔细检查电机线圈，观察是否有损坏、断路或短路等情况。

通过使用电子测试仪器，检测线圈的电阻、绝缘电阻和绕组连通性。

2.根据检查结果，决定是修复现有线圈还是重新绕制线圈。

步骤四：计算绕线参数1.根据电机的设计要求和线圈规格，计算新线圈的绕组参数。

这包括匝数、线径、线圈层数、匝距和绕组方式等。

2.计算绕线所需的导线长度，确保足够的导线材料可用。

步骤五：绕线1.选择合适大小的绕线架，并在其上安装轴承，以便可以旋转绕线架。

确保绕线架的稳定性和平衡性。

2.按照设计要求和线圈规格，将导线逐层绕制在绕线架上。

确保导线绕得整齐紧密，没有交叉或重叠。

3.在绕线的过程中，使用导线夹或胶带固定线圈的端子，以保持绕线的紧密性。

步骤六：连接线圈1.制作线圈的连接端子，包括引线和绕组间的连接。

确保连接端子的质量和稳定性。

2.根据电机的设计要求，连接线圈到定子槽或绕线圈架上。

确保连接牢固，不会产生松动或接触不良的情况。

步骤七：装配电机1.清洁和润滑电机轴承，并将转子重新安装到电机轴上。

确保轴承和轴之间的配合良好。

2.将定子重新安装到电机壳体内，并确保定子的定位和定向正确。

3.重新安装电机壳体，紧固螺栓，确保电机的安全性和完整性。

步骤八：测试和调试1.重新给电机供电，进行初步测试。

检查电机的工作状态，包括转速、振动、噪音和温度等方面。

2.如有必要，通过对电机的重新调整参数，以使其达到设计要求和性能。

交流电机线圈重绕的方法步骤：共5步为你讲清楚绕组方法一、旧电机线圈的数据交流电机重绕时应将下列数据收集齐全，准确，并作好记录。

1. 电机总槽数。

2. 线圈导线直径(规格型号)。

3. 接线方式(三角型或星形)。

4. 并联支路。

5. 并绕根数。

6. 绕线方式(单层或双层)。

7 每只线圈匝数。

8. 节距(跨多少槽)。

9. 绘出绕组展开图。

10. 测量线圈端部和直线部分长度。

11. 线圈主绝缘和层间绝缘厚度(层数)及材料规格型号。

二、线圈重绕前的准备工作1. 根据测量数据制作绕线模。

注意线模不能太大，可不能太小。

2. 根据线圈匝数绕制线圈。

3. 绝缘材料、槽楔及嵌线工具准备。

4. 清理线槽。

三、按绕组展开图嵌入线圈，并注意：1. 线圈嵌入前应先将绝缘垫好，绝缘伸出铁心长度根据电机容量大小来定，一般伸出铁芯15～25mm。

2. 线圈嵌入时注意槽口处导线、主绝缘不能损伤。

3. 应使两端长度均匀，排列整齐。

4. 双层绕组应先嵌入下层边。

层间要垫入绝缘，打入槽楔时利用槽口绝缘将导复盖好。

端部相间要垫入绝缘。

5. 按展开图将线圈接好，用焊锡焊牢，无绝缘部分包扎绝缘，小电机即可用塑玻璃软管套上。

用绑绳将端部绑扎好，并做到整齐不松散。

线圈端部整形成喇叭口。

四、电机浸漆1. 浸漆前将电机预烘105～110℃4—6小时。

预烘一定要彻底，若潮气没排完，浸漆后就无法排出。

2. 有条件可采用浸入法，将电机倒置(线槽直立方向)全浸入漆内，需浸10～15min至没汽泡冒出为止。

3. 可采用多次浇法：将电机倒置(线槽直立方向)，下面放一漆盘，用漆自顶端灌入直至下端全部浸透为止，翻置再用上述方法浇入。

浸完漆放在空气中滴干，铁心内腔擦干净。

4.将电机逐渐加温干燥，干燥温度预烘相同。

用同样方法经多次浸漆干燥，中间每次干燥至少6 h。

最后一次干燥应在温度不变(105—110℃)绝缘电阻稳定不变(大于或等于0．5MΩ)稳定3—5h为合格。

5. 绕线式电动机转子更换线圈后也用上述方法浸漆。

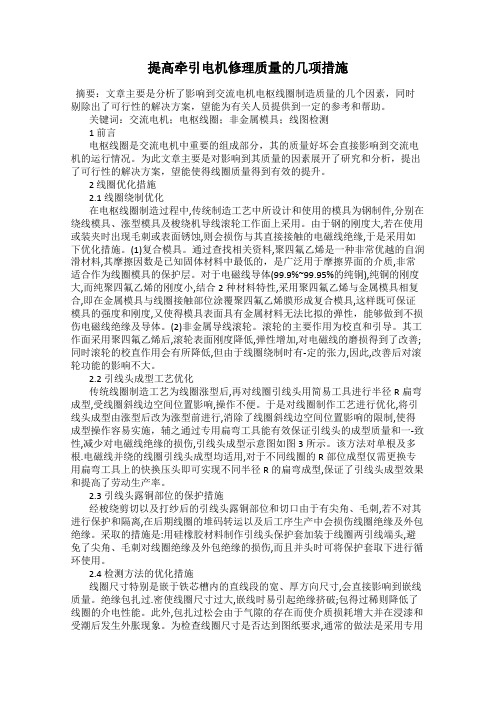

提高牵引电机修理质量的几项措施摘要：文章主要是分析了影响到交流电机电枢线圈制造质量的几个因素，同时剔除出了可行性的解决方案，望能为有关人员提供到一定的参考和帮助。

关键词：交流电机；电枢线圈；非金属模具；线图检测1 前言电枢线圈是交流电机中重要的组成部分，其的质量好坏会直接影响到交流电机的运行情况。

为此文章主要是对影响到其质量的因素展开了研究和分析，提出了可行性的解决方案，望能使得线圈质量得到有效的提升。

2 线圈优化措施2.1 线圈绕制优化在电枢线圈制造过程中,传统制造工艺中所设计和使用的模具为钢制件,分别在绕线模具、涨型模具及梭绕机导线滚轮工作面上采用。

由于钢的刚度大,若在使用或装夹时出现毛刺或表面锈蚀,则会损伤与其直接接触的电磁线绝缘,于是采用如下优化措施。

(1)复合模具。

通过查找相关资料,聚四氟乙烯是一种非常优越的自润滑材料,其摩擦因数是已知固体材料中最低的，是广泛用于摩擦界面的介质,非常适合作为线圈模具的保护层。

对于电磁线导体(99.9%~99.95%的纯铜),纯铜的刚度大,而纯聚四氟乙烯的刚度小,结合2种材料特性,采用聚四氟乙烯与金属模具相复合,即在金属模具与线圈接触部位涂覆聚四氟乙烯膜形成复合模具,这样既可保证模具的强度和刚度,又使得模具表面具有金属材料无法比拟的弹性，能够做到不损伤电磁线绝缘及导体。

(2)非金属导线滚轮。

滚轮的主要作用为校直和引导。

其工作面采用聚四氟乙烯后,滚轮表面刚度降低,弹性增加,对电磁线的磨损得到了改善;同时滚轮的校直作用会有所降低,但由于线圈绕制时有-定的张力,因此,改善后对滚轮功能的影响不大。

2.2 引线头成型工艺优化传统线圈制造工艺为线圈涨型后,再对线圈引线头用简易工具进行半径R扁弯成型,受线圈斜线边空间位置影响,操作不便。

于是对线圈制作工艺进行优化,将引线头成型由涨型后改为涨型前进行,消除了线圈斜线边空间位置影响的限制,使得成型操作容易实施，辅之通过专用扁弯工具能有效保证引线头的成型质量和一-致性,减少对电磁线绝缘的损伤,引线头成型示意图如图3所示。

交流电机变绕组匝数拓宽调速范围的新方法廖怡斐;赵荣祥;杨欢【摘要】在典型交流电机调速应用领域需要拓宽电机的调速范围.传统的拓宽电机调速范围的方法主要包括弱磁调速、变极调速以及改变绕组结构等.针对电动汽车驱动电机应用背景,提出了一种拓宽交流电机调速范围的新方法,即在维持电机本体结构与变频器功率等级基本不变的情况下,利用由少量全控和不控电力电子器件构成的绕组调节功率变换电路,实现电机定子绕组等效匝数的连续可调.仿真结果表明,定子绕组等效匝数是可以通过脉冲控制方法实现连续可调的,应用该方法,可以拓宽电机的调速范围,使其适应不同应用场合对电机转矩曲线的要求.【期刊名称】《轻工机械》【年(卷),期】2015(033)004【总页数】6页(P48-53)【关键词】交流电机;调速范围;绕组匝数;功率变换电路【作者】廖怡斐;赵荣祥;杨欢【作者单位】浙江大学电气工程学院,浙江杭州310027;浙江大学电气工程学院,浙江杭州310027;浙江大学电气工程学院,浙江杭州310027【正文语种】中文【中图分类】TM921.2[自控·检测]电能已成为人类现代文明的重要物质基础。

而电机是生产和使用电能、实现机电能量转换的基础设备。

据统计，全世界工业用电动机消耗了总发电量的30%～40%[1]。

在我国，电动机的总装机容量已达5.8亿千瓦，年消费电量约达1.2万亿千瓦时，其年用电量占全部工业用电量的60%以上。

在所有电机负载中，约有50%是负载变动的，其中的30%可以通过电机调速满足其负载变动的要求，各行各业中均普遍存在对电动机进行调速的要求。

仅就目前的市场容量考虑，约有6700万千瓦的调速电机市场[2]。

良好的调速控制方法除了可满足各应用场合的转速、转矩等要求外，同时还可以起到节能的作用。

因此在交流电机调速领域的研究对国民经济具有重要的意义。

以典型的电动汽车电机驱动系统为例，应用于车辆的动力装置，理想的运行特性应该是全车速范围内的恒功率输出，因此转矩随车速呈双曲线形的变化。

关于提升 JD160系列交流牵引电机定子绕组浸水试验通过率的工艺方法【摘要】JD160系列交流牵引电机作为HXD1型大功率交流传动电力机车所配套的变频异步牵引电机，在铁路机车上用途广泛，因此对电机定子的绝缘结构有较为苛刻的要求。

所以，为了提高电机在运行中的可靠性，需要对电机定子的绝缘机构、焊接过程及绝缘包扎方法进行优化，并通过浸水试验进行测试验证，使该电机定子绕组的绝缘强度得到改善。

【关键词】电机；定子；浸水；绝缘电阻；绝缘性能JD160系列交流牵引电机作为HXD1型大功率交流传动电力机车所配套的变频异步牵引电机，在铁路机车上用途广泛，主要配套牵引重载货运列车在大秦铁路、神华集团使用。

若电机的绝缘防护强度不足，会使电机的绝缘性能急速下降，从而造成定子绕组接地和短路故障。

因此通过浸水试验，对该型电机的并头结构、焊接过程及绝缘包扎方法进行验证，通过工艺的多次改进和优化，使电机的绝缘性能得到显著改善。

工艺改进前电机定子浸水试验情况在该型电机定子浸漆冷却至常温后，随机选取5台定子进行浸水试验，试验方法：浸水前用直流电阻测试仪1000V档测量绝缘电阻值，将定子卧式放置在浸水槽内，接线盒朝上（见图1），快速注水至接线盒处（注意不能淹过引出线），保持此水位24h。

浸水期间每小时测量1次绝缘电阻值，1000V档测量1min，并记录时间与绝缘电阻值。

浸水24h后绝缘电阻大于3 MΩ则浸水试验合格，否则不合格，合格率不得低于80%。

首次抽取的5台定子浸水试验记录如下（表1）。

图1：定子浸水示意图表1：首批定子浸水试验数据记录以上5台定子均未通过浸水试验，说明该批定子均存在绝缘薄弱的情况，遂采用“淋水试验法”寻找绝缘薄弱点。

将定子烘干冷却至常温后，放置在浸水罐中，按端部、并头、各连线、中性点顺序逐一对其进行淋水，观察发现只要淋水至定子绕组的并头及线圈引线头与汇流环连接部位时，定子绝缘电阻值便急剧下降。

更换其他定子重复上述试验2次，3次试验结果基本相符。

牵引电机定子线圈涨型过程分析朱琳发布时间：2021-07-28T07:38:35.770Z 来源：《中国科技人才》2021年第12期作者：朱琳[导读] 随着科学技术的不断进步，我国社会经济的飞速发展推动着各个领域都有了很大的革新。

作为牵引电机组也不例外，有了很大的改善，随着牵引电机组行业竞争力的不断加大，有效地掌握牵引电机组定子市场的发展以及工作原理和特性可以更好地帮助企业的发展。

因此，要注重牵引电机组市场的发展，以及工作原理并对相关的内容展开深度的研究，为电机组定子企业提升较大的竞争力的同时，推动电机组定子的质量及发展。

下面将针对牵引电机定子线圈涨型过程进行分析，并提出自己的观点，以供参考。

朱琳中车永济电机有限公司山西永济 044502摘要：随着科学技术的不断进步，我国社会经济的飞速发展推动着各个领域都有了很大的革新。

作为牵引电机组也不例外，有了很大的改善，随着牵引电机组行业竞争力的不断加大，有效地掌握牵引电机组定子市场的发展以及工作原理和特性可以更好地帮助企业的发展。

因此，要注重牵引电机组市场的发展，以及工作原理并对相关的内容展开深度的研究，为电机组定子企业提升较大的竞争力的同时，推动电机组定子的质量及发展。

下面将针对牵引电机定子线圈涨型过程进行分析，并提出自己的观点，以供参考。

关键词：牵引电机；定子线圈；涨型引言：伴随着我国不断成为世界工厂，越来越多的先进自动化设备引入到我国当中，在这个大背景下，也推动了我国的装备正在不断的完善和进步。

为了更好地推动工厂的发展，电机线圈涨型机的出现，为我国解决了一定的电机维修设备问题。

为了更好地提升牵引电机定子线圈涨型机，就需要对它的工作原理以及工作特性进行分析，及时找到工作中存在不足的地方并进行改正，从而帮助提升设备的性能。

一、电机定子的相关内容1.1电机定子简介发电机和起动机等的组成部分离不开电机定子，因此，电机定子是电机的重要组成部分。

电机定子主要由三部分组成，包括定子铁芯，定子绕组和定子机座，主要工作的目的是通过电机定子的作用，来为相应的工作产生相应的旋转磁场，从而用来进行磁力线的切割，帮助达到产生电机工作的电流。
