皮带秤的工作原理

赛摩皮带秤培训课件

赛摩皮带秤培训课件

赛摩皮带秤是一种常用的重量测量设备，广泛应用于工业生产中的物料输送系统。它通过测量物料在输送过程中的重量变化，实时监控和控制物料的流量，从而确保生产过程的准确性和稳定性。本文将介绍赛摩皮带秤的原理、使用方法以及常见问题解决方案，帮助读者更好地了解和应用这一设备。

一、赛摩皮带秤的原理

赛摩皮带秤的工作原理基于重力和力传感器技术。当物料从输送带上通过时，其重量会导致皮带产生弯曲，从而产生一个力矩。力传感器通过测量这个力矩，可以计算出物料的重量。同时，赛摩皮带秤还可以通过传感器测量皮带的速度，从而实时计算出物料的流量。

二、赛摩皮带秤的使用方法

1. 安装调试

在使用赛摩皮带秤之前，首先需要进行安装和调试。正确的安装可以确保设备的稳定性和准确性。首先，需要将皮带秤安装在物料输送系统的适当位置，并确保其与输送带的接触良好。然后，根据设备的说明书进行电气连接和参数设置。最后，进行调试和校准，确保设备的准确性和可靠性。

2. 操作使用

赛摩皮带秤的操作相对简单。首先，需要启动设备，确保其正常运行。然后，根据生产需求设置物料流量的目标值。在运行过程中，可以通过监控界面实时查看物料的重量和流量，并进行必要的调整。在停止使用时，及时关闭设备，以节省能源和延长设备寿命。 三、常见问题解决方案

1. 误差分析

赛摩皮带秤在使用过程中可能会出现一定的误差。常见的误差来源包括传感器的精度、皮带的磨损和环境的干扰等。为了减小误差，可以定期校准设备，更换磨损严重的部件，并采取措施减少环境干扰。

2. 故障排除

赛摩皮带秤在长时间使用后可能会出现故障，例如传感器失灵、电气连接松动等。在出现故障时，应及时停止使用设备，并进行故障排除。可以通过检查电气连接、更换故障部件等方法解决问题。如果问题无法解决，建议联系专业的技术人员进行维修和处理。

四、总结

赛摩皮带秤是一种重要的重量测量设备，广泛应用于工业生产中的物料输送系统。正确使用和维护赛摩皮带秤可以提高生产过程的准确性和稳定性，从而提高生产效率和质量。通过了解赛摩皮带秤的原理、使用方法以及常见问题解决方案，读者可以更好地应用这一设备，为企业的发展做出贡献。

电子皮带秤系统的工作原理

称重给料机将经过皮带上的物料，通过称重秤架下的称重传感器进行检测重量，以确定皮带上的物料重量；装在尾部滚筒或旋转设备上的数字式测速传感器，连续测量给料速度，该速度传感器的脉冲输出正比于皮带速度；速度信号与重量信号一起送入皮带给料机控制器，产生并显示累计量/瞬时流量。给料控制器将该流量与设定流量进行比较,由控制器输出信号控制变频器调速，实现定量给料的要求（如图1）。

可由上位PC机设定各种相关参数，并与PLC实现系统的自动控制。它可以采用两种运行方式：自动方式和半自动/手动方式。

自动方式

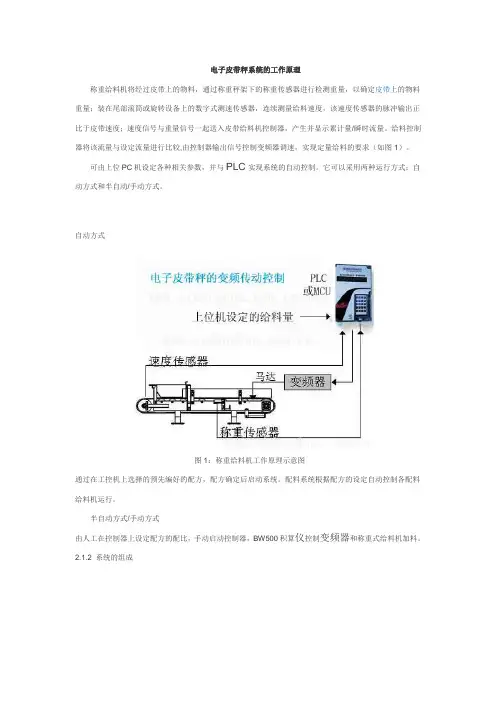

图1：称重给料机工作原理示意图

通过在工控机上选择的预先编好的配方，配方确定后启动系统。配料系统根据配方的设定自动控制各配料给料机运行。

半自动方式/手动方式

由人工在控制器上设定配方的配比，手动启动控制器，BW500积算仪控制变频器和称重式给料机加料。

2.1.2 系统的组成

图2：称重给料机的组成示意图

称重给料机系统主要包括：秤架（包括安装支架）、称重传感器、速度传感器、手动挂码校验装置、防跑偏措施、头部刮板、内清扫、拉紧装置、配料秤的密封罩、支撑架、胶带、托辊、辊筒、结构件(卸料端带有衬板的卸料漏斗、拖料端带拖料漏斗及手动调节门等)、变频调速电机、接线盒及连接电缆（称重传感器之间）、通讯连接设施（称重给料机系统）、数字显示表、标定及调校设施、成套仪表盘等（如图2）。

称重给料机的核心部分是皮带秤（如图3）。皮带秤的主要组成由秤架、积算仪和速度传感器组成；而称重给料机系统的结构特点和精度主要由皮带秤的设计结构决定。

图3：皮带秤是称重给料机的核心部分

皮带秤就是专门针对散装物料的连续计量而设计的。它也是根据杠杆原理，在连续运行的皮带下面安装杠杆装置，杠杆的承载面则是几个滚筒装置，用来满足皮带在上面走过时减小皮带与承载面的磨擦而造成的计量误差。同时计量部分也甩掉了传统的秤砣装置，而采用利用应变电阻制造的称重传感器来进行计量。3 e$ p8 B, l' f9 p, U' A

& u8 C' Y8 X1 J' X, m) ~

皮带上面的物料通过杠杆装置的承载面时，会对承载面产生一定的压力，通过杠杆装置将该压力传送到称重传感器，而控制装置将称重传感器感应的重量压力信号进行放大处理后，以数字的方式进行显示。同时可以对显示的数字信号进行外部人为控制，使计量皮带秤按人们实际要求的喂料量自动改变皮带的速度快慢，对给定喂料量进行跟踪，从而形成皮带上料多时，速度变慢，料少时速度变快，无料时速度最快，而超载时最慢甚至会停下来的控制特性。9 B3 _1 [. ]* j$ D, X

但皮带上面无料时速度最快也不是无限制的快速，皮带电机也不能直接带动皮带运转。所以，不同的物料喂料量，会采用不同的减速机构来控制皮带的最快速度，改变变速比也就改变了不同物料计量皮带秤的满量程的范围。

对放置在皮带上并随皮带连续通过的松散物料进行自动称量的衡器。主要有机械式(常见的为滚轮皮带秤)和电子式两大类。

滚轮皮带秤 由重力传递系统、滚轮、计数器和速度盘组成（图1 ）。速度盘转速正比于皮带速度。滚轮滚动的角速度正比于皮带上通过的物料量。滚轮在速度盘上滚动的位置由物料的重力大小来调整。当皮带上没有物料时，滚轮靠近速度盘中心，转速为零，计数器不累计；当皮带上有物料时，滚轮随着重力变大向周边移动，并带动计数器记下皮带上通过的物料总量。

电子皮带秤 使用最广泛的皮带秤。由承重装置、称重传感器、速度传感器和称重显示器组成（图2 ）。称重时，承重装置将皮带上物料的重力传递到称重传感器上，称重传感器即输出正比于物料重力的电压(mV)信号，经放大器放大后送模／数转换器变成数字量A，送到运算器；物料速度输入速度传感器后，速度传感器即输出脉冲数B，也送到运算器；运算器对A、B进行运算后，即得到这一测量周期的物料量。对每一测量周期进行累计，即可得到皮带上连续通过的物料总量。

电子皮带秤培训课件

电子皮带秤培训课件

随着工业化的进程，电子皮带秤在物流和生产领域中扮演着重要的角色。它不仅可以准确地测量物品的重量，还可以实时监测物品的流动情况。为了更好地使用电子皮带秤，我们需要进行相应的培训。

一、电子皮带秤的原理和结构

电子皮带秤是一种通过传感器测量物品重量的装置。它由皮带、传感器、控制器和显示屏等部分组成。当物品通过皮带时，传感器会感知到物品的重量并将数据传输到控制器，控制器再将重量信息显示在显示屏上。

二、电子皮带秤的使用注意事项

1. 安全操作：在使用电子皮带秤时，要保证自身安全。避免手部或衣物被卷入皮带中，注意防止皮带滑动或断裂造成伤害。

2. 精确测量：为了获得准确的重量数据，应确保物品均匀地分布在皮带上，并避免物品的堆积或重叠。

3. 维护保养：定期清洁电子皮带秤，确保传感器和皮带的正常工作。避免灰尘、杂物等影响测量结果。

三、电子皮带秤的应用领域

1. 物流行业：电子皮带秤可以用于物流行业中的货物称重和计量，帮助企业实现精确的库存管理和物流控制。

2. 矿山行业：在矿山中，电子皮带秤可以用于矿石、煤炭等物品的称重，帮助企业进行生产计划和质量控制。

3. 粮食加工行业：电子皮带秤可以用于粮食加工行业中的原料称重和成品计量，确保产品的质量和数量。

四、电子皮带秤的优势和劣势

1. 优势：电子皮带秤具有测量精度高、反应速度快、操作简便等优点。它可以实时监测物品的流动情况，提高生产效率和质量控制。

2. 劣势：电子皮带秤的安装和维护成本较高，对操作人员的技术要求也较高。同时，由于皮带的磨损和老化，可能会影响测量的准确性。

五、电子皮带秤的未来发展趋势

随着科技的不断进步，电子皮带秤也在不断发展。未来，我们可以预见以下几个发展趋势：

1. 智能化：电子皮带秤将更加智能化，可以通过互联网实现远程监控和数据分析，提高生产效率和管理水平。

2. 多功能化：电子皮带秤将具备更多的功能，如温度监测、湿度监测等，满足不同行业的需求。
