电气设备绝缘标准

绝缘测试标准

绝缘测试是电气设备和电气元件质量检验的重要环节，也是保障电气设备安全可靠运行的重要手段。绝缘测试标准的制定和执行对于保障电气设备的安全性和稳定性具有重要意义。本文将就绝缘测试标准的制定、执行及相关注意事项进行详细介绍。

首先，绝缘测试标准的制定需要符合国家相关标准和规定，以及行业标准。在制定过程中，需要考虑到不同电气设备的特点和使用环境，制定相应的测试方法和要求。同时，还需要考虑到测试设备的准确性和可靠性，确保测试结果的准确性和可信度。

其次，执行绝缘测试标准时，需要严格按照标准要求进行操作。在测试过程中，需要注意保持测试设备的稳定性和精度，避免外界因素对测试结果的影响。同时，还需要对测试数据进行准确记录和分析，及时发现问题并采取相应的措施进行处理。

在执行过程中，还需要注意测试人员的操作规范和安全意识，确保测试过程的安全性。对于大型电气设备的绝缘测试，还需要考虑到测试设备的安全性和稳定性，避免因测试过程中发生意外导致设备损坏或人员受伤。

此外，绝缘测试标准的执行还需要考虑到测试周期和频率的确定。对于不同类型的电气设备，其绝缘测试的周期和频率也会有所不同。一般来说，新安装的电气设备需要进行初始绝缘测试，随后根据设备的使用情况和环境变化确定测试周期和频率。

最后，需要注意的是，绝缘测试标准的执行过程中需要及时对测试结果进行分析和评估。对于测试结果异常的设备，需要及时进行维修和处理，确保设备的安全可靠运行。同时，还需要对测试过程中发现的问题进行总结和归纳，为今后的绝缘测试工作提供经验和参考。 综上所述，绝缘测试标准的制定和执行对于保障电气设备的安全可靠运行具有重要意义。只有严格按照标准要求进行操作，及时发现和处理问题，才能确保电气设备的安全性和稳定性。希望本文所述内容能为相关人员提供一定的参考和帮助。

电气绝缘电阻测试标准

电气绝缘在电力及电子设备中扮演着非常重要的角色，而对于电气绝缘的质量检测，电阻测试则是其中关键的一步。电气绝缘电阻测试标准作为评估电气绝缘质量的基准，已经成为了电气行业的一项重要标准。

电气绝缘电阻测试是检测电气设备及其他电子器件是否存在绝缘故障的一种方法。绝缘电阻指的是在一定的电压、温度条件下，电气设备的绝缘材料所表现出来的电阻。如果绝缘电阻值过低，就会导致漏电流过大，从而引发电器设备短路、火灾等危险情况。因此，检测电气设备的绝缘电阻就显得尤为重要。

在电气绝缘电阻测试中涉及到的标准主要分为两类，一类是国际标准，另一类则是国内标准。国际标准主要包括IEC 60038、IEC 60529、IEC 60364、IEC 60216等。而国内标准则包括GB/T 2423.1-2008、GB/T 4207-2003、GB/T 5582-2005、GBT 16935.1-1997等。

在进行电气绝缘电阻测试时，不同的绝缘材料需要选取不同的测试方法。有线试验是用于封闭的绝缘结构（如电缆、变压器、线圈等）的测试，也是测试绝缘材料或部件间距的电气强度的一种方法。真空试验则是在真空环境下进行电阻测试的方法，适用于高电阻值的绝缘材料。而对于压电材料、氧化铝陶瓷等特殊材料的测试，则需要采用特殊测试方法。

电气绝缘电阻测试的测试条件也非常关键。一般来说，电气绝缘电阻测试需要在40℃±2℃的温度下进行，因为这是绝缘材料的常温。同时，测试时需要使用标准化的直流电或交流电，且电压应该均匀分布并且保持稳定。在测试时，还需要根据不同的绝缘材料或电子器件的特性选择不同的测试时间。

电气绝缘电阻测试标准的应用范围非常广泛。无论是电缆、变压器、电动机等电气设备，还是集成电路、半导体器件等电子器件，都需要进行电气绝缘电阻测试。同时，电气绝缘电阻测试还非常适用于医疗设备、食品包装材料等领域。 总的来说，电气绝缘电阻测试是评估电子设备和电气设备绝缘质量的重要方法。电气绝缘电阻测试标准的制定和应用，不仅对于确保电子产品安全有着至关重要的作用，同时也对于电气领域的发展有着重要的推动作用。

井下电气设备的绝缘标准是为了保障人员和设备的安全，防止电气事故的发生。以下是一些关于井下电气设备绝缘的基本原则和标准：

1. 基本要求：

设备应具有足够的绝缘强度，以防止发生意外触电。

设备的设计和构造应考虑到井下的潮湿、粉尘等恶劣环境因素。

设备应有良好的耐腐蚀性和耐磨性，以适应井下的恶劣环境条件。

2. 绝缘等级：

根据设备的使用环境和电压等级，井下电气设备应选用相应的绝缘等级。绝缘等级越高，设备能承受的电压越大。

根据中国国家安监总局发布的《煤矿安全规程》规定，井下电气设备的绝缘等级应不低于H级。

3. 绝缘电阻测试：

在设备投入使用前，应进行绝缘电阻测试以确保其绝缘性能符合要求。

在运行过程中，应对设备定期进行绝缘电阻测试以检查其绝缘性能是否保持良好。

4. 预防措施：

使用专用的防潮、防腐蚀材料包裹电线和设备。

定期清理设备表面的灰尘和污物，以防止尘土积聚导致绝缘性能下降。

5. 安全隔离：

井下电气设备应设有可靠的接地系统，以确保设备故障时电流能够迅速导走，防止人员触电。

设备应有明显的标识，标明设备的额定电压、电流、绝缘等级等信息。 6. 监管与检查：

定期进行设备的维修保养和检查，及时发现并修复绝缘缺陷。

符合规定的监管部门应定期对井下电气设备进行安全检查。

具体到每个国家和地区，可能还会有其他的法律、法规或标准规定，因此在执行过程中还需参考当地的具体要求。

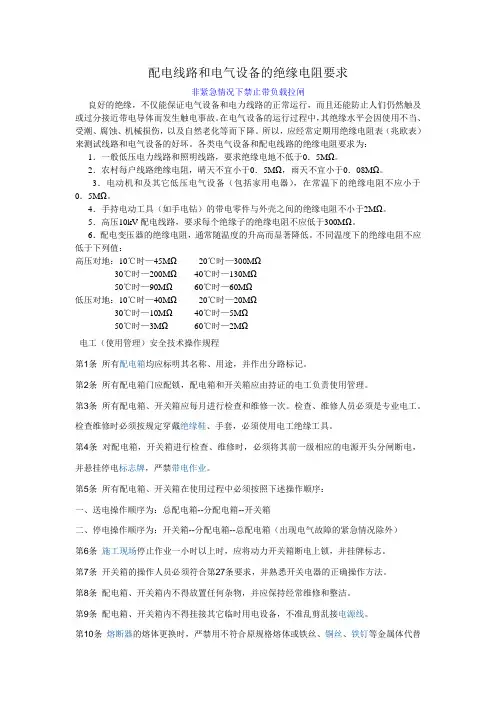

配电线路和电气设备的绝缘电阻要求

非紧急情况下禁止带负载拉闸

良好的绝缘，不仅能保证电气设备和电力线路的正常运行，而且还能防止人们仍然触及或过分接近带电导体而发生触电事故。在电气设备的运行过程中，其绝缘水平会因使用不当、受潮、腐蚀、机械损伤，以及自然老化等而下降。所以，应经常定期用绝缘电阻表（兆欧表）来测试线路和电气设备的好坏。各类电气设备和配电线路的绝缘电阻要求为：

1．一般低压电力线路和照明线路，要求绝缘电地不低于0．5MΩ。

2．农村每户线路绝缘电阻，晴天不宜小于0．5MΩ，雨天不宜小于0．08MΩ。

3．电动机和及其它低压电气设备（包括家用电器），在常温下的绝缘电阻不应小于0．5MΩ。

4．手持电动工具（如手电钻）的带电零件与外壳之间的绝缘电阻不小于2MΩ。

5．高压10kV配电线路，要求每个绝缘子的绝缘电阻不应低于300MΩ。

6．配电变压器的绝缘电阻，通常随温度的升高而显著降低。不同温度下的绝缘电阻不应低于下列值：

高压对地：10℃时—45MΩ 20℃时—300MΩ

30℃时—200MΩ 40℃时—130MΩ

50℃时—90MΩ 60℃时—60MΩ

低压对地：10℃时—40MΩ 20℃时—20MΩ

30℃时—10MΩ 40℃时—5MΩ

50℃时—3MΩ 60℃时—2MΩ

电工（使用管理）安全技术操作规程

第1条 所有配电箱均应标明其名称、用途，并作出分路标记。

第2条 所有配电箱门应配锁，配电箱和开关箱应由持证的电工负责使用管理。

第3条

所有配电箱、开关箱应每月进行检查和维修一次。检查、维修人员必须是专业电工。检查维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。

第4条

对配电箱，开关箱进行检查、维修时，必须将其前一级相应的电源开头分闸断电，并悬挂停电标志牌，严禁带电作业。
