电气设备绝缘电阻检测标准

Q/XCZJSBZ01-2013

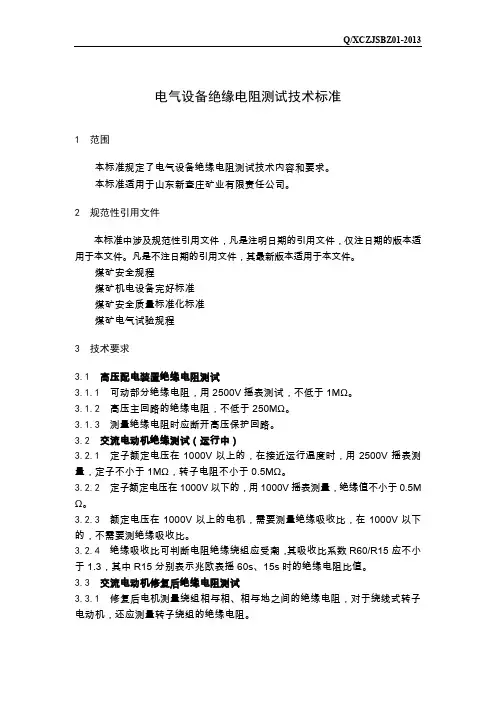

电气设备绝缘电阻测试技术标准

1 范围

本标准规定了电气设备绝缘电阻测试技术内容和要求。

本标准适用于山东新查庄矿业有限责任公司。

2 规范性引用文件

本标准中涉及规范性引用文件，凡是注明日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。

煤矿安全规程

煤矿机电设备完好标准

煤矿安全质量标准化标准

煤矿电气试验规程

3 技术要求

3.1 高压配电装置绝缘电阻测试

3.1.1 可动部分绝缘电阻，用2500V摇表测试，不低于1MΩ。

3.1.2 高压主回路的绝缘电阻，不低于250MΩ。

3.1.3 测量绝缘电阻时应断开高压保护回路。

3.2 交流电动机绝缘测试（运行中）

3.2.1 定子额定电压在1000V以上的，在接近运行温度时，用2500V摇表测量，定子不小于1MΩ，转子电阻不小于0.5MΩ。

3.2.2 定子额定电压在1000V以下的，用1000V摇表测量，绝缘值不小于0.5MΩ。

3.2.3 额定电压在1000V以上的电机，需要测量绝缘吸收比，在1000V以下的，不需要测绝缘吸收比。

3.2.4 绝缘吸收比可判断电阻绝缘绕组应受潮，其吸收比系数R60/R15应不小于1.3，其中R15分别表示兆欧表摇60s、15s时的绝缘电阻比值。

3.3 交流电动机修复后绝缘电阻测试

3.3.1 修复后电机测量绕组相与相、相与地之间的绝缘电阻，对于绕线式转子电动机，还应测量转子绕组的绝缘电阻。 Q/XCZJSBZ01-2013

3.3.2 对于额定电压在500V以下的电机用500V摇表测量，500V～3000V之间的电机用1000V摇表；3000V以上的电机用2500V的摇表。

3.3.3 500V以下的电机，修复后的绝缘电阻不低于1 MΩ，500V以上的电机，修复后绕组的绝缘电阻不低于5 MΩ。

电气绝缘电阻测试标准

电气绝缘在电力及电子设备中扮演着非常重要的角色，而对于电气绝缘的质量检测，电阻测试则是其中关键的一步。电气绝缘电阻测试标准作为评估电气绝缘质量的基准，已经成为了电气行业的一项重要标准。

电气绝缘电阻测试是检测电气设备及其他电子器件是否存在绝缘故障的一种方法。绝缘电阻指的是在一定的电压、温度条件下，电气设备的绝缘材料所表现出来的电阻。如果绝缘电阻值过低，就会导致漏电流过大，从而引发电器设备短路、火灾等危险情况。因此，检测电气设备的绝缘电阻就显得尤为重要。

在电气绝缘电阻测试中涉及到的标准主要分为两类，一类是国际标准，另一类则是国内标准。国际标准主要包括IEC 60038、IEC 60529、IEC 60364、IEC 60216等。而国内标准则包括GB/T 2423.1-2008、GB/T 4207-2003、GB/T 5582-2005、GBT 16935.1-1997等。

在进行电气绝缘电阻测试时，不同的绝缘材料需要选取不同的测试方法。有线试验是用于封闭的绝缘结构（如电缆、变压器、线圈等）的测试，也是测试绝缘材料或部件间距的电气强度的一种方法。真空试验则是在真空环境下进行电阻测试的方法，适用于高电阻值的绝缘材料。而对于压电材料、氧化铝陶瓷等特殊材料的测试，则需要采用特殊测试方法。

电气绝缘电阻测试的测试条件也非常关键。一般来说，电气绝缘电阻测试需要在40℃±2℃的温度下进行，因为这是绝缘材料的常温。同时，测试时需要使用标准化的直流电或交流电，且电压应该均匀分布并且保持稳定。在测试时，还需要根据不同的绝缘材料或电子器件的特性选择不同的测试时间。

电气绝缘电阻测试标准的应用范围非常广泛。无论是电缆、变压器、电动机等电气设备，还是集成电路、半导体器件等电子器件，都需要进行电气绝缘电阻测试。同时，电气绝缘电阻测试还非常适用于医疗设备、食品包装材料等领域。 总的来说，电气绝缘电阻测试是评估电子设备和电气设备绝缘质量的重要方法。电气绝缘电阻测试标准的制定和应用，不仅对于确保电子产品安全有着至关重要的作用，同时也对于电气领域的发展有着重要的推动作用。

绝缘电阻是电气设备和电气线路最基本的绝缘指标

一、绝缘电阻定义

绝缘电阻（insulation resistance）指绝缘物在规定条件下的直流电阻，是电气设备和电气线路最基本的绝缘指标。

二、绝缘电阻的测量方法

1、根据被测电缆的电压等级选择合适的兆欧表(常用250V\500V\1KV\2.5KV\5KV\10KV等)；

2、被测电缆不能带电，已通电的要每相先对地放电；

3、测量相对地、相对零及相对相间的绝缘电阻，L和E表笔任意夹住导体或接地体，（测量电缆时G表笔连接屏蔽环）测量时人体不能触及被物体，一般要求120r/min±20%平稳摇动，(需注意摇表内部齿轮变比)，摇测1分钟后读数为准，即为该导体间绝缘电阻，单位兆欧；

4、测量完成后电缆每相要对地放电，以防储存电荷放电伤人。

三、电力电缆绝缘电阻的标准

（1）、新装和大修后的低压线路和设备，要求绝缘电阻不低于0.5 MΩ；

（2）运行中的线路和设备，要求可降低为每伏工作电压1K Ω，在潮湿环境中，要求可降低为每伏工作电压500 Ω；

（3）便携式电气设备的绝缘电阻不低于2 MΩ；

（4）配电盘二次线路的绝缘电阻不低于1 MΩ，在潮湿环境可降低为0.5 MΩ；

（5）高压线路和设备的绝缘电阻不应低于1 KMΩ，架空线路每个悬式绝缘子的绝缘电阻不应低于300 MΩ；

（6）运行中电缆线路的绝缘电阻可参考下表要求，其中，干燥季节应选取较大数值，潮湿季节可选取较小数据

额定电压（KV） 3 6～10 20～35

绝缘电阻（MΩ） 300～750 400～1000 600～1500

(7)、电力变压器投入运行前，绝缘电阻不应低于出厂时的70%，运行中可适当降低。

(8)、对于电力变压器、电力电容器、交流电动机等高压设备，除要测量绝缘电阻外，还要测量吸收比R60/R15,吸收比是开始测量起60S的绝缘电阻R60对15S的绝缘电阻R15的比值，受潮后R15比较接近R60而比较干燥时R60比R15大得多，吸收比一般不低于1.3。

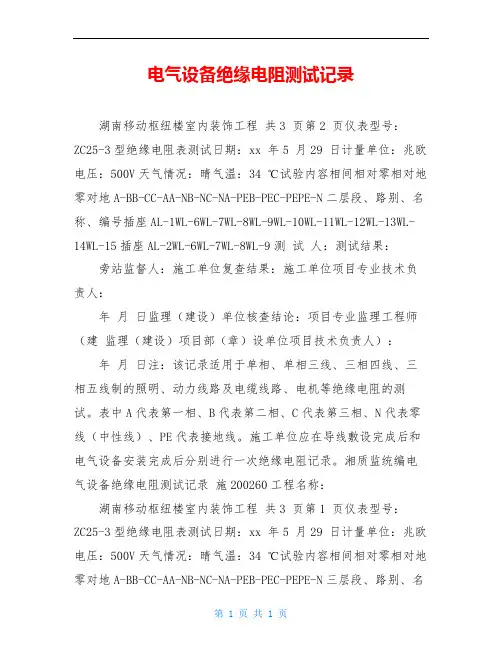

第 1 页 共 1 页 电气设备绝缘电阻测试记录

湖南移动枢纽楼室内装饰工程 共3 页第2 页仪表型号：ZC25-3型绝缘电阻表测试日期：xx 年5 月29 日计量单位：兆欧电压：500V天气情况：晴气温：34 ℃试验内容相间相对零相对地零对地A-BB-CC-AA-NB-NC-NA-PEB-PEC-PEPE-N二层段、路别、名称、编号插座AL-1WL-6WL-7WL-8WL-9WL-10WL-11WL-12WL-13WL-14WL-15插座AL-2WL-6WL-7WL-8WL-9测 试 人：测试结果：

旁站监督人：施工单位复查结果：施工单位项目专业技术负责人：

年 月 日监理（建设）单位核查结论：项目专业监理工程师（建 监理（建设）项目部（章）设单位项目技术负责人）：

年 月 日注：该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻记录。湘质监统编电气设备绝缘电阻测试记录 施200260工程名称：

湖南移动枢纽楼室内装饰工程 共3 页第1 页仪表型号：ZC25-3型绝缘电阻表测试日期：xx 年5 月29 日计量单位：兆欧电压：500V天气情况：晴气温：34 ℃试验内容相间相对零相对地零对地A-BB-CC-AA-NB-NC-NA-PEB-PEC-PEPE-N三层段、路别、名

第 1 页 共 1 页 称、编号照明AL-1WL1WL2WL3WL4WL5照明AL-2WL1WL2WL3WL4WL5测 试 人：测试结果：

旁站监督人：施工单位复查结果：施工单位项目专业技术负责人：

年 月 日监理（建设）单位核查结论：项目专业监理工程师（建 监理（建设）项目部（章）设单位项目技术负责人）：

年 月 日注：该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试。表中A代表第一相、B代表第二相、C代表第三相、N代表零线（中性线）、PE代表接地线。施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻记录。湘质监统编电气设备绝缘电阻测试记录 施200260工程名称：
