10回转式压缩机

10回转式压缩机
3)转子与气缸同心，这给机器的制造和安装 带来了极大的便利。
双工作腔滑片压缩机的用途：
双工作腔滑片压缩机主要用于小型气体压缩 装置和汽车空调系统中。
3、贯穿滑片压缩机:
转子上的滑片槽是贯通的，整体滑片放在通槽中。
滑片两端与气缸保持接触，转子转动时，带动滑 片运动，其两端始终沿气缸内壁滑动。由于滑片 的运动始终受到气缸内壁的约束，因此气缸型线 不再是圆或椭圆，而是根据滑片运动机理生成的 曲线（面）。
第二节 螺杆式制冷压缩机工作 原理及特点
一、螺杆压缩机的分类 按照密封方式分： （1）开启式 （2）半封闭式 （3）全封闭式 按原理和结构分： （1）喷油双螺杆压缩机 （2）无油双螺杆压缩机 （3）单螺杆压缩机
（1）开启式
（2）半封闭式
（3）全封闭式
二、双螺杆的工作原理
螺杆式压缩机的工 作是依靠啮合运动着 的一个阳转子与一个 阴转子，并借助于包 围这一对转子四周的 机壳内壁的空间完成 的。
7、消声器：消声设备
四、双螺杆压缩机的能量调节系统
滑阀调节
输气量调节滑阀是 螺杆式制冷压缩机 中用来调节输气量 的一种结构元件， 虽然螺杆式制冷压 缩机的输气量调节 方法有多种，但采 用滑阀的调节方法 获得了普遍的应用。 如图所示
滑阀调节的原理图
(1)手动能量调节控制系统
(2)四通电磁阀控制系统
三、工作特性
1)结构简单，零部件少，加工与装配容易实现，维 修方便。
2)运转平稳、噪声低、振动小。由于无偏心旋转的 零部件，因此动力平衡性能好，尤其在高转速运 动时振动和噪声很小。
3)起动冲击小。滑片在起动时逐步伸出，惯性和静 摩擦转矩小，因而起动转矩缓慢上升，减少了起 动冲击。
4)效率高。由于没有吸气阀，余隙容积小且余隙膨 胀不直接影响吸气基元，因而使吸气损失减少， 容积效率提高。

第九章 回转式压缩机的运行原理

第九章 回转式压缩机的运行原理

《制冷流体机械》 授课：陈礼 余华明 压缩机总述 制冷流体机械》
第七节 滑片式压缩机
旋片真空泵
旋片真空泵简称旋片泵。是一种油封式机械真空泵。 旋片真空泵简称旋片泵。是一种油封式机械真空泵。其工作压力 范围为101325~1.33 10-2pa，属于低真空泵。它可以单独使用， 101325~1.33× 范围为101325~1.33×10-2pa，属于低真空泵。它可以单独使用， 也可以作为其他高真空泵或超高真空泵的前级泵。 也可以作为其他高真空泵或超高真空泵的前级泵。
《制冷流体机械》 授课：陈礼 余华明 压缩机总述 制冷流体机械》
第二节 螺杆式制冷压缩机工作原理及特点
2.带经济器的螺杆式制冷压缩机
《制冷流体机械》 授课：陈礼 余华明 压缩机总述 制冷流体机械》
第三节 螺杆式制冷压缩机的构造及工作参数
1.总体结构 1.总体结构 单螺杆
双螺杆
《制冷流体机械》 授课：陈礼 余华明 压缩机总述 制冷流体机械》
《制冷流体机械》 授课：陈礼 余华明 压缩机总述 制冷流体机械》
第七节 滑片式压缩机
贯穿滑片 压缩机工作原理
转子上的滑片槽是贯通的， 转子上的滑片槽是贯通的，整体 滑片放在通槽中。 滑片放在通槽中。滑片两端与气 缸保持接触，转子转动时， 缸保持接触，转子转动时，带动 滑片运动， 滑片运动，其两端始终沿气缸内 壁滑动。 壁滑动。
《制冷流体机械》 授课：陈礼 余华明 压缩机总述 制冷流体机械》
第五节 滚动转子式制冷压缩机
1.工作原理及特点 滚动转子式压缩机又称滚动活塞压缩机，或固定滑片压缩机， 滚动转子式压缩机又称滚动活塞压缩机，或固定滑片压缩机，是回转式压 缩机的一种。它是利用一个偏心圆筒形转子在气缸内转动来改变工作容积， 缩机的一种。它是利用一个偏心圆筒形转子在气缸内转动来改变工作容积， 以实现气体的吸入、压缩和排出，因而也属于容积式压缩机。 以实现气体的吸入、压缩和排出，因而也属于容积式压缩机。

制冷压缩机2第二章往复式制冷压缩机课件

制冷压缩机2第二章往复式制冷压缩机课件

等于1的计算误差很小,因此可得
p1(Vc+Vp)=ps0(Vc+Vp-ΔV″)
ΔV″=(Vc+Vp)
(
pso ps0
p1 )
=(Vc+Vp)Δps1/ps0
以此式代入式(2-8),则λp=1-
1 c ps1 v pso
(2-16)
在λp的近似计算中,为简便起见,甚至可令c=0,则其近似公式便成为
Vx=V″Ts0/T6
和计算λp时一样,近似地取过程1-6的多变压缩过程指数为1,则T1=T6。用 此关系和上式,从式(2-9)可得
λT=Vx/V″=Ts0/T1
(2-18)
热力性能
λT不同于λV和λp,它的数值不能从示功图上直接求出。利用试验所得的ηV、 λV和λp值,根据式(2-11)可以求得温度系数和泄漏系数的乘积λlλT。对于顺流立 式压缩机,有经验公式
热力性能
4)在排气过程中,气体需克服流动阻力,因而排气终止时,p3>pdk,或写成 p3=pdk+Δpd3,而理论循环的排气过程为b—c,排气过程中气体的状态不变,压力 为pdk,温度为Tdk。
5)气缸内部的不严密性和可能发生的吸、排气阀延迟关闭都会引起气体 的泄漏损失。
6)就进入压缩机的制冷剂成分和状态而言,在理论循环中假设制冷剂为 纯粹的干蒸气,但在实际运转时,往往有一定数量的润滑油随同制冷剂在制冷 系统中循环;此外,有时被吸入的制冷剂为湿蒸气,这均影响压缩机的输气能力 和功耗。
2)由于吸气阀的弹簧力,使余隙容积中的气体一直膨胀至点4,气体才被吸 入气缸。气体进入气缸后,一方面因流动阻力而降低压力,另一方面与所接触 的壁面以及余隙容积中的气体进行热交换,使吸气终止时缸内气体压力变为 p1=ps0-Δps1,温度变为T1(图2-5a的点1),T1>Ts0,而理论循环的吸入过程为d-a,吸入 过程中气体的状态不变,压力为ps0,温度为Ts0。

第四章-涡旋式制冷压缩机ppt课件

第四章-涡旋式制冷压缩机ppt课件
17-电动机 18-润滑油
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
立式
吸气 排气
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
ቤተ መጻሕፍቲ ባይዱ
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
3.1活塞式制冷压缩机的构造
Refrigeration Technique
张进制作
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
图4-11 涡旋式压缩机的结构 1-动盘 2-静盘 3-机体 4-防自转环 5-偏心轴 6-进气口 7-排气口
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
篮球比赛是根据运动队在规定的比赛 时间里 得分多 少来决 定胜负 的，因 此，篮 球比赛 的计时 计分系 统是一 种得分 类型的 系统
工作过程
压缩腔 排气孔
随着曲轴转动，动涡旋体作回转平动，动静涡旋体保持良好啮合，外圈两个月牙 形空间中的气体不断向中心推移，容积不断缩小，压力逐渐升高，进行压缩过程。
3.1活塞式制冷压缩机的构造
Refrigeration Technique

制冷技术+第四章ppt课件

制冷技术+第四章ppt课件
中小型活塞式制冷压缩机普遍采用油压启阀式卸 载装置，有两个组件组成：顶杆启阀机构、油压 推杆机构。
整理版课件
15
吸气阀片
10
1
9
2
8
7
3
6
11 5
油压启阀式卸载装置
4
左图）顶杆启阀机构 右图）油压推杆机构
1-油缸 2-活塞 3-弹簧 4-推杆 5-凸缘 6-转动环 7-缺 口 8-斜面切口 9-顶杆 10-顶杆弹簧 11-油管
7）计算压缩机的轴功率 P e
Pe
Pth
mi
33.66kW
若电动机与压缩机直接连接时， d 1。配用
点击的功率应该不小于
P e (1 .1 0~ 1 .1 5 )P d e (1 .1 整 理3 版3 课1 .6 件6 )k W 3 7 .0 3 k W 35
例4-2
已知2AV12.5压缩机的标准工况下的制冷量为 61.06kw，试求该压缩机在冷凝温度tk=40 ℃ ,
整理版课件
37
螺杆式制冷压缩机的工作过程
工作过程有：进气、压缩、排气三个过程。
P P2
P
P
P2
P2
P1
O V2
V1
P1
v O V2
V1
P1
v O V2
V1
v
图-螺杆式压缩机的P-V图
a)p2=p b)p2<p c)p2>p
整理版课件
38
第四节 离心式制冷压缩机
该类型压缩机是速度型压缩机，通过高速旋转的叶轮对气 体做功，使其流速增加，而后通过扩压气减速，将气体的 动能换成压力能。
开启式半封闭式封闭式制冷压缩机类型类型气密特征容量范围kw主要用途特点往复式活塞连杆式开启04120冷冻空调热泵机型多易生产价廉容量中等半封闭07545冷冻空调全封闭0115冷藏库车辆活塞斜盘式开启07522轿车空调专用高速小容量回转式转子式开启07522车辆空调高速小容量全封闭0155冷藏库冰箱车辆涡旋式开启07522车辆空调热泵高速小容量全封闭2275空调螺杆式单螺杆开启1001100热泵压比大可替代小容量往复式压缩机半封闭2290热泵车辆双螺杆开启301600车辆空调半封闭55300热泵离心式开启901000冷冻空调适用于大容量半封闭例如

制冷压缩机PPT课件全

制冷压缩机PPT课件全
问题：设有油压启阀式能量调节机构的制冷压缩 机的卸载机构在( )时会卸载。
A. 压缩机过载 B. 膨胀阀开度过大 C. 吸气压力过低 D. 启动未建立油压时 E. 油压调节阀开度过大 F. 滑油泵断油
油压启阀式制冷压缩机顶杆伸出一半，导致吸 气阀片敲击的原因是( 油压不足 )。
a
23
船舶辅机第11章 船舶制冷装置 [Marine Refrigeration Plant]
船舶辅机第11章 船舶制冷装置 [Marine Refrigeration Plant]
问题：下列( )不会使活塞式制冷压缩机输气 系数降低。
A. 吸入滤器脏堵 B. 冷凝器冷却水温升高 C. 假盖弹簧弹性太强 D. 气阀弹簧弹性太强 E. 冷凝器脏污 F. 活塞环失去弹性 G. 缸套垫片加厚 H. 滑油压力不足
材料相溶问题)。 各端盖用垫片 和螺栓相连防 漏。
a
5
船舶辅机第11章 船舶制冷装置 [Marine Refrigeration Plant]
a
6
船舶辅机第11章 船舶制冷装置 [Marine Refrigeration Plant]
闭式压缩机
电动机和压缩机连成整 体，装在同一机体内共 用一根轴。压缩机和电 动机组装在一个密闭的 薄壁机壳内，机壳由两 部分焊接而成，取消轴 封。露在机壳外的只焊 有吸排气管、工艺管、 其他(如喷液管)必要管 道和电源线。
3. 螺杆式制冷压缩机的能量调节
间断运行 吸气节流 变速调节 排气回流 吸气回流
a
33
船舶辅机第11章 船舶制冷装置 [Marine Refrigeration Plant]
吸气回流
a
34
船舶辅机第11章 船舶制冷装置 [Marine Refrigeration Plant]

回转式制冷压缩机介绍课件PPT

滑片式
滑片式压缩机具有结构简单、易损件少、适应性强等优点， 适用于变转速和变容量的制冷系统。
应用领域
空调制冷
回转式制冷压缩机广泛应用于家用、商用和工业用空调制冷系统中，提供冷气供应。
冷藏冷冻
回转式制冷压缩机也用于冷藏冷冻设备中，如冰箱、冰柜等，提供低温环境。
其他领域
除空调制冷和冷藏冷冻领域外，回转式制冷压缩机还应用于其他需要压缩气体的领域，如工业气 体压缩、真空泵等。
常见故障及排除方法
01
02
03
压缩机无法启动
检查电源是否正常，电机 是否损坏，以及控制电路 是否正常。
压缩机运行不稳定
检查制冷剂是否充足，管 道是否有堵塞或泄漏，以 及压缩机内部是否有异物。
压缩机过热
检查冷却水是否正常，散 热器是否清洁，以及润滑 油是否充足。
定期保养与维修
定期更换润滑油
根据制冷压缩机的使用情 况，定期更换润滑油，以 保证压缩机的正常运行。
制冷量与COP值
制冷量
压缩机在单位时间内能够处理的制冷 剂流量，通常以千瓦时（kWh）为单 位。制冷量是衡量压缩机性能的重要 参数。
COP值
COP（能效比）是指压缩机的理论制冷 量与其输入功率的比值。COP值越高， 说明压缩机的能效越好，能源利用效率 越高。
运行噪音与振动
运行噪音
压缩机运行时产生的噪音水平，通常以分贝（dB）为单位。低 噪音的压缩机能够减少对周围环境的干扰，提高舒适度。
02
回转式制冷压缩机的组成与 结构
转子
转子是回转式制冷压缩机的核心 部件，通常由高强度合金钢制成 。
转子需要经过精密的加工和热处 理，以确保其强度、刚度和耐久 性。
它具有薄壁、中空的结构，内部 装有叶片，用于在压缩机运行时 驱动气体。

制冷压缩机第一章绪论PPT课件


第一节 概 述
利用工作介质的相变潜热
School of Power Engineering
Chongqing University
制冷系统 “四大件”
➢ 压缩机：“心脏”，压缩和输送制冷剂蒸气； ➢ 节流阀：节流降压，并调节进入蒸发器的制冷剂流量； ➢ 蒸发器：吸收热量（输出冷量）从而制冷； ➢ 冷凝器：输出热量。 制冷压缩机可用于制冷系统和热泵系统
1. 制冷压缩机特点
容积型
➢ 吸排气过程间歇进行
➢ 流动非连续稳定
速度型(离心式) ➢ 压缩流程连续进行 ➢ 流动稳定
School of Power Engineering
Chongqing University
2. 容积型制冷压缩机
往复式
通过活塞和气缸的配合，活塞在气缸内作往复 运动，以及进气、排气机构实现气体压力增高 。驱动机构的不同，形成了下列形式：曲柄连 杆，曲柄导管，斜盘式，电磁振动式 等。
Logo
制冷压缩机
Refrigeration Compressor
2013. 4
主要参考书目
教材
吴业正, 李红旗, 张华等. 制冷压缩机，机械工业出版社，2010
参考书
1. 殷伦. 制冷压缩机, 上海交通大学出版社, 2009 2. 缪道平, 吴业正. 制冷压缩机, 机械工业出版社, 2001 3. 郁永章. 容积式压缩机技术手册，机械工业出版社, 2000 4. 马国远等. 旋转压缩机，机械工业出版社, 2001 5. 邢子文. 螺杆压缩机，机械工业出版社, 2000 6. 李连生. 涡旋压缩机，机械工业出版社, 1998 7. 缪道平. 活塞式制冷压缩机，机械工业出版社, 1994 8. 张华俊. 制冷压缩机，科学出版社, 1999

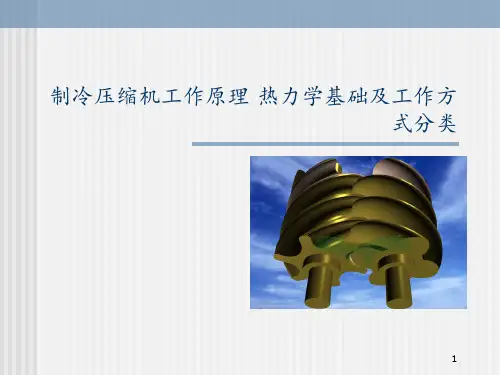

制冷压缩机工作原理 热力学基础及工作方式分类 ppt课件

Ni——指示功率，直接用于压缩气体 Nm——摩擦功率，用于克服摩擦阻力和带动
油泵工作
55
制冷压缩机工作原理 热力学基 础及工作方式分类
取决于压缩机的汽缸数、转数和单位指示功
绝热压缩理论功 w0 h2h1
又 则压∵指缩示机效的率指示 功i 率ww 0s Ni可按下式计算：
指N i示M 效Rw 率s主M 要R与 w i0运V 行v h1 工h2 况 ih 、1多变指数、吸排气压
18
内容积比效率是用以衡量具有固定内容积比故压缩机， 在其内压力比不等于系统的压力比的情况下工作时， 额外功耗损失的程度。
则内容积比效率
19
20
制冷压缩机工作原理 热力学基础及 工作方式分类
制冷压缩机的实际性能与按理论循环所得的理想性能必 然存存着差距。
为了能表征压缩机的实际性能，列举一些常用的主要性 能参数。
完主轴输入功率的利用完善程度，较适用于开启式压缩 机。
机械效率是指示功率和轴功率之比，用它可以评定压缩 机摩擦损耗的大小程度。
30
制冷压缩机工作原理 热力学基础及 工作方式分类
输入电动机的功率就是压缩机所消耗的电功率。 电效率是等熵压缩理论功率与电功率之比，它是用以评
定利用电动机输入功率的完善程度。
8
制冷压缩机工作原理 热力学基础及 工作方式分类
气缸的工作容积 理论容积输气量（m3/h） 理论质量输气量（kg/h）
9
制冷压缩机工作原理 热力学基 础及工作方式分类
10
技术功 则，所消耗的理论功率为
11
制冷压缩机工作原理 热力学基础及 工作方式分类
12
制冷压缩机工作原理 热力学基础及 工作方式分类
往复式压缩机不允许吸气带液活塞式压缩机的分类按制冷量的大小分类大型单机中温考核工况制冷量在550kw以上中型单机中温考核工况制冷量在25550kw之间小型单机中温考核工况制冷量在25kw以下按蒸发温度范围分类高温压缩机1010中温压缩机2010低温压缩机4520按压缩机的转速分类低速转速在300rmin以下中速3001000rmin之间高速1000rmin以上按压缩机的级数分类单级压缩制冷剂蒸气由蒸发压力至冷凝压力只经过一次压缩多级一般为两级压缩制冷剂蒸气由蒸发压力至冷凝压力需经过两次压缩来完成按压缩机的气缸布置方式分类卧式气缸轴线呈水平布置直立式气缸轴线呈直立布置角度式气缸轴线呈一定的夹角布置有v型w型和s型扇形等之分活塞式压缩机的分类开启式半封闭式全封闭式活塞式压缩机的工作过程理想工作过程1无余隙容积2吸排气无阻力损失3吸排气无热量交换4无制冷剂的泄漏活塞式压缩机的性能1输气系数输气系数的大小反映了实际工作过程中诸多因素对压缩机输气量的影响也表示了压缩机气缸工作容积的有效程度故也称为压缩机的容积效率

《制冷压缩机》课件


新材料的应用
新材料的应用也是制冷压缩机未来发 展的重要趋势。随着科技的不断进步 ，新型材料不断涌现，为制冷压缩机 的制造提供了更多的选择和可能性。
VS
新材料的应用包括采用高强度轻质材 料、新型涂层材料、高分子材料等。 这些新材料的应用将有助于提高制冷 压缩机的性能、降低重量、增强耐腐 蚀性等，从而提高产品的竞争力和市 场占有率。
的场合。
离心式制冷压缩机的缺 点是投资成本较高，且 对安装和运行条件的要
求也较高。
其他类型的制冷压缩机
01
其他类型的制冷压缩机包括螺杆 式、涡旋式、喷射式等，每种类 型都有其独特的工作原理和应用 范围。
02
这些制冷压缩机的优点和缺点各 不相同，需要根据具体的应用需 求进行选择。
04
制冷压缩机的维护 与保养
振动和噪声
检查地脚螺栓等紧固件是否松动，调整压缩机的 工作参数。
05
制冷压缩机的未来 发展趋势
高效节能技术的发展
高效节能技术是制冷压缩机未来发展的重要方向之一。随着环保意识的提高和能 源消耗的增加，制冷压缩机需要更加高效、节能，以满足市场需求。
高效节能技术包括优化压缩机设计、采用新型制冷剂、提高系统能效等。这些技 术的应用将有助于降低能耗、减少温室气体排放，同时提高制冷压缩机的性能和 可靠性。
吸气阶段
蒸发器中的低压液体制冷剂吸 收热量蒸发成气体，再次被吸
入压缩机。
制冷压缩机的能效比
01
能效比：指制冷量与输入功率之比，是衡量制冷压 缩机性能的重要指标。
02
能效比越高，制冷效率越高，耗电量越少。
03
影响能效比的因素包括压缩机的设计、制造工艺、 运行工况等。
03
制冷压缩机的类型 与特点
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2020/12/13
9
回转式制冷压缩机
单螺杆压缩机与双螺杆压缩机不同，在螺杆两侧对称配置的星轮 分别构成双工作腔，各自完成吸气、排气、压缩过程。
因此： 螺杆的每 一个螺槽与一对星 轮可构成一个类似 于双作用的活塞式 制冷压缩机。
螺杆(6个螺槽)
排气孔 星轮
吸气孔
2020/12/13
10
回转式制冷压缩机
回转式制冷压缩机
2020/12/13
1
回转式制冷压缩机
回转式制冷压缩机的分类
➢螺杆式：容量在100～1200kW之间(主要用于空调及热泵机组)； ➢涡旋式：容量在4～40kW之间； ➢转子式：容量在5kW以下(亦称之为滚动活塞式压缩机)。
回转式的特点
➢回转式制冷压缩机亦属于容积式压缩机，与活塞式压缩机相比，
泵空调机组。
2020/12/13
20
2020/12/13
21
密封线、气缸和端盖构成的V型密封空间与 阳转子 吸气口相通，其体积由最小值向最大值变化。
当转子旋转至B点位置时， 此V型密封空间
开始不与吸气口相通，该空间容积到达最大
值V1，吸气过程制冷剂压力为P1。
日本神户β齿型
2020/12/13
阴转子
吸气
5
回转式制冷压缩机
(2)压缩过程： 如图(b)所示，从B点起,阴阳转子继续旋转，两转子形成的密封
2020/12/13
吸气
11
回转式制冷压缩机
4、单螺杆压缩机的工作过程
(2) 压缩过程： 如图(b)所示，吸气过程结束后，螺
杆继续旋转，星轮轮齿沿螺槽推进，封 闭的齿间容积逐渐减小，实现气体的压 缩过程。当齿间容积与与排气孔相通时， 压缩过程结束。
可见，星轮的作用与活塞式压缩机 中活塞相类似。
2020/12/13
2020/12/13
14
回转式制冷压缩机
5、螺杆压缩机的三种压缩工况
➢压缩终了时封闭空间压力P2等于排气排气管压力Pk；
单位质量制冷剂 的压缩功为：
wc Pdv
排气 压缩
吸气
2020/12/13
15
回转式制冷压缩机
5、螺杆压缩机的三种压缩工况
➢压缩终了时封闭空间压力P2低于排气排气管压力Pk；(欠压缩)
制冷剂被压入排气管，直至转子旋转至D点，V型密封空间中的气体
被完全排出，排气过程结束。(flash3-5)
阴转子
阳转子
2020/12/13
吸气
7
双螺杆压缩机的工作过程
俯视图
俯视图
仰视图
仰视图
2020/12/13
仰视图
仰视图
8
回转式制冷压缩机
3、单螺杆压缩机的构造 主要由一个螺杆转子和两个星轮组成，如下图所示。
排气
压缩
吸气
2020/12/13
16
回转式制冷压缩机
5、螺杆压缩机的三种压缩工况
➢压缩终了时封闭空间压力P2高于排气排气管压力Pk；(过压缩)
排气
压缩
吸气
2020/12/13
17
回转式制冷压缩机
可见： 在欠压缩及过压缩的情况下，压缩机的功耗均增加。为实现变 工况条件下压缩终了时封闭空间与排气管压力的一支，可在压缩机 中增设内容积比调节装置，自动调节内容积比。以实现变工况下系 统的高效运行。 对于内容积比固定的螺杆压缩机，一般选用的内压力比略低于 制冷或热泵机组的额定运行压力比。
啮合线向排气侧移动，V型密封空间体积逐渐减小，此空间中的制 冷剂被压缩，此过程进行到位置C，V型密封空间开始与排气口相通， 此时V型密封空间体积为V2，压力增至P2。
比值V1/V2称之为螺杆压缩机的内容积比。
2020/12/13
压缩
6
回转式制冷压缩机
(3)排气过程：
如图(c)所示，从C点起，阴阳转子继续旋转，V型密封空间中的
油缸
输气量调节 指示器
2020/12/13
3
回转式制冷压缩机
吸气端 盖
阳转子
阴转子
双螺杆压缩机的结构
2020/12/13
4
回转式制冷压缩机
2、双螺杆压缩机的工作过程
分为吸气、压缩、排气3个过程，输气是周期性的(不连续压缩)。
(1)吸气过程：如图(a)所示，阳转子带动阴转
子旋转至A点，由阴阳转子凸凹齿槽、啮合
其转速可增高，而且振动小。因而同容量条件下，设备体积较小， 并且设备对地基的要求不高。
➢通过输气量调节机构可实现无级能量调节。 ➢对湿压缩不敏感。
(一方面转速高，压缩时间短；另一方面气体与气缸壁接触的面 积小；因而吸热量小，湿蒸气不能完全气化。)
➢可实现变工况下的高效运行，因而特别适用于工况变化很大的热
4、单螺杆压缩机的工作过程 压缩机螺杆有通常有6个螺槽，由两个星轮将其分成上下两个空
间，各自实现吸气、压缩、排气过程，相当于一台6缸双作用活塞 式压缩机，其工作过程如下：
(1)吸气过程： 如图(a)所示，螺杆的螺槽在星
轮轮齿尚未啮与前与吸气腔相通， 当螺杆转到一定位置时，星轮轮齿 将螺槽封闭，吸气过程结束。
2020/12/13
18
回转式制冷压缩机
6、螺杆压缩机的优点
➢由于无吸、排气阀，几乎没有相对余隙容积，因而具有较高的容
积效率及指示效率。
单 螺 杆 压 缩 机 的 工 作 性 能
2020/12/13
19
回转式制冷压活塞式压缩机活塞的往复运动，不仅
容积效率高，运转平稳，可实现高速化及小型化；
➢回转式压缩机为滑动密封，对运动部件加工精度较高； ➢采用回转式制冷压缩机已成为压缩机的发展潮流。
2020/12/13
2
回转式制冷压缩机
一、螺杆式压缩机
➢双螺杆压缩机； ➢单螺杆压缩机。
1、双螺杆压缩机的构造 主要由两个相啮合的螺
杆转子组成；与活塞式压缩 机相比，无吸、排气阀， 输气量调节通过卸载活塞 推动卸载滑阀实现。
压缩
12
回转式制冷压缩机
4、单螺杆压缩机的工作过程
(3) 压缩过程： 如图(c)所示，当齿间容积与排气孔
连通后，由于螺杆继续旋转，被压缩气 体通过输气孔送至排气管，直至该星轮 轮齿脱离螺槽，排气过程结束。
2020/12/13
排气
13
回转式制冷压缩机
5、螺杆压缩机的三种压缩工况 与活塞式压缩机不同，螺杆压缩机由于无吸、排气阀，压缩结
束时封闭空间的压力仅由旋转体的形状、排气口的位置、吸气压力 及制冷剂性质决定，与排气管内压力(冷凝压力)无关。因而可能存 在三种工况：
➢压缩终了时封闭空间压力P2等于排气排气管压力Pk； ➢压缩终了时封闭空间压力P2低于排气排气管压力Pk；(欠压缩) ➢压缩终了时封闭空间压力P2高于排气排气管压力Pk。(过压缩)
