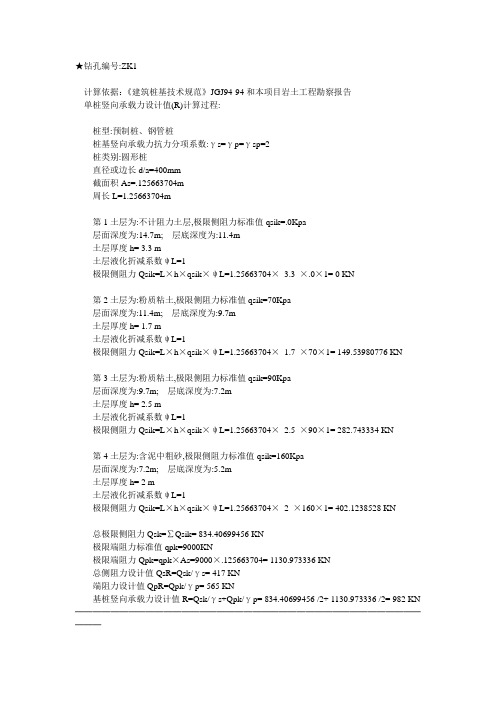

★钻孔编号:ZK1计算依据：《建筑桩基技术规范》JGJ94-94和本项目岩土工程勘察报告单桩竖向承载力设计值(R)计算过程:桩型:预制桩、钢管桩桩基竖向承载力抗力分项系数:γs=γp=γsp=2桩类别:圆形桩直径或边长d/a=400mm截面积As=.125663704m周长L=1.25663704m第1土层为:不计阻力土层,极限侧阻力标准值qsik=.0Kpa层面深度为:14.7m; 层底深度为:11.4m土层厚度h= 3.3 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.25663704×3.3 ×.0×1= 0 KN第2土层为:粉质粘土,极限侧阻力标准值qsik=70Kpa层面深度为:11.4m; 层底深度为:9.7m土层厚度h= 1.7 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.25663704×1.7 ×70×1= 149.53980776 KN第3土层为:粉质粘土,极限侧阻力标准值qsik=90Kpa层面深度为:9.7m; 层底深度为:7.2m土层厚度h= 2.5 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.25663704×2.5 ×90×1= 282.743334 KN第4土层为:含泥中粗砂,极限侧阻力标准值qsik=160Kpa层面深度为:7.2m; 层底深度为:5.2m土层厚度h= 2 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.25663704×2 ×160×1= 402.1238528 KN总极限侧阻力Qsk=∑Qsik= 834.40699456 KN极限端阻力标准值qpk=9000KN极限端阻力Qpk=qpk×As=9000×.125663704= 1130.973336 KN总侧阻力设计值QsR=Qsk/γs= 417 KN端阻力设计值QpR=Qpk/γp= 565 KN基桩竖向承载力设计值R=Qsk/γs+Qpk/γp= 834.40699456 /2+ 1130.973336 /2= 982 KN ──────────────────────────────────────────。

钻孔编录要点钻孔编录要点3.3.7 ⼟的鉴定应在现场描述的基础上，结合室内试验的开⼟记录和试验结果综合确定。

⼟的描述应符合下列规定：1 碎⽯⼟应描述颗粒级配（均匀.不均匀）、颗粒形状、颗粒排列、母岩成分、风化程度、充填物的性质和充填程度、密实度（稍密.中密.密实）等；2 砂⼟应描述颜⾊、矿物组成、颗粒级配、颗粒形状、粘粒含量、湿度（稍湿.湿.饱和）、密实度等。

3 粉⼟应描述颜⾊、包含物、湿度、密实度、摇震反应（取⼀块⼟放在⼿⼼⽤另⼀直⼿敲打这只⼿背看⼟中⽔分是否出来。

强.弱）、光泽反应、⼲强度（强.弱）韧性（⾼.低）等；4 粘性⼟应描述颜⾊、状态、包含物、光泽反应、摇震反应、⼲强度、韧性、⼟层结构等；5 特殊性⼟除应描述上述相应⼟类规定的内容外，尚应描述其特殊成分和特殊性质；如对淤泥尚需描述嗅味，对填⼟尚需描述物质成分、堆积年代、密实度和厚度的均匀程度等；6 对具有互层、夹层、夹薄层特征的⼟，尚应描述各层的厚度和层理特征。

3.3.4 粒径⼤于0.075mm 的颗粒质量不超过总质量的50%，且塑性指数等于或⼩于10 的⼟，应定名为粉⼟。

3.3.5 塑性指数⼤于10 的⼟应定名为粘性⼟。

粘性⼟应根据塑性指数分为粉质粘⼟和粘⼟，塑性指数⼤于10，且⼩于或等于17 的⼟，应定名为粉质粘⼟；塑性指数⼤于17的⼟应定名为粘⼟。

注：塑性指数应由相应于76g 圆锥仪沉⼊⼟中深度为10mm 时测定的液限计算⽽符。

3.3.6 除按颗粒级配或塑性指数定名外，⼟的综合定名应符合下列规定：1对特殊成因和年代的⼟类应结合其成因和年代特征定名；2 对特殊性⼟，应结合颗粒级配或塑性指数定名；3 对混合⼟，应冠以主要含有的⼟类定名；4 对同⼀⼟层中相间呈韵律沉积，当薄层与厚层的厚度⽐⼤于1/3 时，宜定为―互层‖；厚度⽐为1/10～1/3 时，宜定为―夹层‖；夹层厚度⽐⼩于1/10 的⼟层，且多次出现时，宜定为―夹薄层‖。

5 当⼟层厚度⼤于0.5m 时，宜单独分层。

单位名称：钻孔地质编录表场地名称：钻孔编号：路线编号：钻孔信息：1.地理坐标：X Y Z2.空间位置：方位角：倾斜度：最高点：3.钻孔目的：4.钻孔深度，M---------- ; 孔径,MM--------------布孔：地质工程师---------地形测量员---------钻孔描述停钻原因：开钻时间：结束时间：钻孔最后深度（经过验收测量），M单位名称---------地质队钻探队现场名称勘探线路钻孔登记表№目的开钻停钻孔口高度，m钻孔点方位角孔深：计划：M钻孔编录：M检测：M验收：M取样：（分块，岩心长）样品：自№至№岩芯：（销毁，分块，保存，保存地点）停钻后的地下水位，M(从孔口)：登记表填写人：（姓名、职位、签字）登记表查阅人：（姓名、职位、签字）说明：1.矿产资源开发、发现、采样、试验及地质勘探勘察为目的，100米以上深度的钻孔必须采用以上登记表。

对于浅钻孔采用该登记表与否，相关企业单位管理层自行决定。

2.钻孔登记表及其相关附件附于钻孔信息。

附件：1.钻孔开钻表2.停钻（样品保存）表3.岩芯的分块（销毁）表4.钻孔深部检测表5.钻孔物探表6.钻孔水文地质检测表7.钻孔倾斜测量表8.钻孔样编录表9.具有物理电测的钻孔的地质柱状图（剖面）单位名称：-----------------------------制订：矿区名称：勘探路线：开钻表钻孔№以下签字的班组人员：1.------------------------- 地质工程师2.--------------------------地形测量员3.--------------------------高级机长孔径： mm钻孔方位角：钻孔初始斜度：----------- 计划孔深，M布置钻孔（按照计划，以下原因引起的计划变更）钻孔目的：（勘探、勘察）岩芯的最小值：矿体里--------------%赋存矿石里-------------%签字：1 2 3说明：1. 矿产资源开发、发现、采样、试验及地质勘探勘察为目的，100米以上深度的钻孔必须采用以上登记表。

市政工程钻孔桩成孔现场质量检验报告单项目名称：市政工程钻孔桩成孔现场质量检验项目编号：[编号]检测单位：[单位名称]检测日期：[日期]被检单位：[被检单位名称]一、项目简介本次检测是对市政工程钻孔桩的成孔情况进行质量检验，目的是确保桩基施工质量符合相关技术规范和标准，保证工程的稳定性和安全性。

二、检验人员本次检验由以下人员组成：1.主检人员：[姓名]2.协助检验人员：[姓名]三、检验内容1.成孔质量检验：1.1钻孔位置和编号：钻孔位置：[位置]钻孔编号：[编号]1.2钻孔设备检查：钻孔设备：[设备名称]设备技术参数：-钻井杆长度：[长度]-钻头直径：[直径]-钻头类型：[类型]1.3钻孔施工过程记录：施工日期：[日期]施工开始时间：[时间]施工结束时间：[时间]施工人员：[人员姓名]1.4钻孔质量检查：-钻孔直径：[直径]-钻孔深度：[深度]-钻孔修正系数：[系数]-钻孔垂直度：[垂直度]-钻孔筒壁清理情况：[清理情况]-钻孔取心率：[取心率]2.检验结果及处理意见：根据现场检验结果，钻孔成孔情况如下：-钻孔位置和编号：[位置和编号]-钻孔直径：[直径]-钻孔深度：[深度]-钻孔修正系数：[系数]-钻孔垂直度：[垂直度]-钻孔筒壁清理情况：[清理情况]-钻孔取心率：[取心率]根据检验结果，本次钻孔成孔质量符合相关技术规范和标准要求。

建议施工单位注意钻孔筒壁的清理工作，确保桩基施工质量。

3.检验人员意见：经现场检验，本次钻孔成孔质量符合相关技术规范和标准要求。

检验人员建议被检单位在后续施工中保持严格的质量控制，确保工程的稳定性和安全性。

检验人员签名：主检人员：协助检验人员：备注：如需进一步检验或有其他特殊情况，请在备注栏填写说明。

四、报告编制人员报告编制人员：[姓名]五、注意事项1.检验单位应遵守相关法律法规和技术标准进行检验工作，确保检验结果的准确性和可靠性。

2.被检单位应积极配合检验单位的工作，提供必要的材料和技术支持。

第一节概述根据地质设计书和矿区地形地质图及勘探线剖面图，量出设计钻孔的坐标位置并下达测量任务通知书。

用经纬仪测出设计钻孔的孔位，钉上木桩并写上孔号，作为设计孔位的标记，如为斜孔，测量时需钉方向桩，以便钻机安装。

按机械碎岩方式可分为回转钻探、冲击钻探、冲击回转钻探等。

地质岩芯钻孔深度分为：浅孔<300ｍ，中深孔300~1000ｍ，深孔1000~3000ｍ，特深孔>3000ｍ。

在钻探中，钻孔轴线应尽可能以垂直于矿体的顶、底板方向穿过矿体，这样才能了解矿体变化的最大方向。

钻孔轴线与铅直方向的夹角称为天顶角。

按照天顶角的不同，钻孔分以下类型。

1.直孔（铅直钻孔）直孔是沿铅直方向钻进的钻孔。

即天顶角为0°。

直孔的施工技术较简单，钻进效率高，是钻探中最常使用的工程。

实际工作中，凡有可能用直孔的，都应尽可能采用直孔。

它一般适用于倾角不大于45°的矿体。

2.斜孔钻孔轴与铅直方向有一定夹角的钻孔称斜孔。

斜孔的施工技术较直孔复杂，天顶角越大，施工技术越复杂。

当矿体倾角较陡时，使用直孔不能保证钻孔以垂直于矿体的顶、底板方向穿过矿体，甚至有可能使钻孔从矿体上盘滑过而打不到矿体，因此必须用斜孔。

一般地，斜孔适用于倾角大于45°的矿体。

在设计钻孔天顶角的大小时，应综合考虑地质条件、钻孔深度、钻机性能及操作技术等因素，一般不超过25°。

3.定向孔钻孔在施工所允许的弯曲范围内，天顶角随着孔深逐渐变化的钻孔称为定向孔。

使用定钻孔的好处在于，可使钻孔以理想的角度穿过矿体。

定向孔的施工更加困难，一般较少使用。

在设计钻孔时，应使天顶角小于25°，钻孔轴线与矿体顶板的夹角大于45°，尽可能使钻孔沿矿体厚度方向穿过矿体。

岩芯编录是对钻探取得的岩芯（包括岩屑、岩粉）进行观察，并对所观察到的地质现象进行真实、准确地记录，进而编制岩芯柱状图。

第二节准备工作一、技术准备编录人员要熟悉勘查区的基本地质特征，包括地层及分布状况，岩性组合特征，矿产种类及矿体赋存状态，褶皱、断裂、矿带的分布及特征，矿区岩矿层单元的划分等。

精心整理地质勘探原始记录表格岩土样品统计单钻孔地质描述记录表NO:GCZFB-A02项目名称＿＿＿＿＿＿＿＿＿＿＿钻孔编号＿＿＿＿＿＿＿X;＿＿＿＿Y;＿＿＿＿高程:＿＿＿＿＿钻孔位置＿＿＿＿＿＿＿＿＿＿＿＿＿开孔日期＿＿＿＿＿＿终孔日期＿＿＿＿＿＿共＿＿页,第＿＿页编录员＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿年＿＿＿月＿＿＿日钻孔工作量统计表项目名称：NO:GCZFB-C01项目名称：NOGCZFB-C4水位观测日期＿＿＿＿＿＿＿＿＿试验日期＿＿＿＿＿＿＿＿观测者＿＿＿＿试验者＿＿＿＿记录者＿＿＿＿检测者＿＿＿＿钻孔地下水位观测记录表NO:GCZFB-B08项目名称＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿观测类型＿＿＿＿＿＿＿＿共＿＿页钻孔编号＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿孔口高程＿＿＿＿＿＿＿＿第＿＿页观测者＿＿＿＿＿＿记录者＿＿＿＿＿＿审核＿＿＿＿＿＿观测时间＿＿＿＿＿＿＿＿钻孔动力触探原始记录表NO：GCZFB—B11观测者＿＿＿＿试验者＿＿＿＿记录者＿＿＿＿试验日期＿＿＿＿＿＿＿录员＿＿＿＿岩芯钻探原始班报记录表NO：GCZFB—B06项目名称＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿机台编号＿＿＿＿钻机类型＿＿＿＿水泵类型＿＿＿＿时间＿＿＿年＿月＿日（自＿＿时至＿＿时）共＿＿页钻孔编号＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿钻孔性质＿＿＿＿钻塔类型＿＿＿＿立轴/机操作者:＿＿＿＿＿＿＿＿记录者:＿＿＿＿＿＿＿＿日期:＿＿＿＿＿＿年＿＿＿＿月＿＿＿＿日工作时间:自＿＿＿＿＿时至＿＿＿＿＿＿钻孔标准贯入试验现场记录表NO:GCZFB-B13项目名称＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿钻孔编号＿＿＿＿＿＿＿＿水位埋深＿＿＿＿＿＿＿＿＿共＿页,第＿页。

勘察编号、自动采集坐标、自动生成剖面程序说明一、勘察编号、自动采集坐标、首先在CAD文件将勘探孔布置好，如图。

C:\hypro\示例\勘察布孔平面图.dwg以孔先后为序画一条多段线，然后执行ZKBH2012.EXE，程序提示“选择多段线”，选择刚才画的多段线，则可根据多段线按序完成编号。

并生成每个钻孔的坐标文件，而且钻孔编号的文字为一个“块”。

刚才的原因是我们设置的字高太大，重新设置，编号完成，大家要注意的是，每次编号都会生成2个坐标文件：PMT.XY （自动生成剖面使用）和XY.DAT（MSDOS下生成平面图使用）。

**********特别说明：在生成PMT.XY之前请将图纸比例调为以“米”为单位，这样生成的剖面文件的距离才是正确的。

至于XY.DAT,请调成你需要的比例，再生成一次就可以了，不过，务必将之前生成的XY.DAT删除，否则是在原文件后追加数据的。

***************本程序还可以指定孔号开始的编号。

本程序还有一个好好利用的地方，就是当我们将孔布置好以后，如果我们要在某个孔之间增加或减少一个钻孔，我们只需要编辑相应的多段线顶点，如我们要在15号之后增加一个钻孔，编辑多段线顶点后，重新编号就可以了。

**********二、生成剖面下面示例如何使用“生成剖面”程序SK2012.EXE为剖面生成程序，需要钻孔坐标文件（如PMT.XY）和剖面数据文件（LX.DAT）。

使用时只需点击“生成剖面”按钮，选择钻孔坐标文件就可以了，随后将自动分离生成"L？"命名的剖面线文件。

钻孔坐标文件（如PMT.XY）格式：孔号X坐标Y坐标1 503163.3216 3384864.71392 503163.8277 3384871.98863 503168.4269 3384878.81914 503168.9725 3384886.20335 503173.5320 3384892.92396 503174.1440 3384900.49127 503178.6371 3384907.02868 503171.9286 3384862.34329 503176.5170 3384875.0204剖面数据（LX.DAT）文件格式为：L？——剖面编号(必须以“L”开始)孔数孔号1 孔号2 孔号3 孔号4 孔号5 孔号6............ 例如:L14 1 2 3 4L26 7 8 9 10 11 12..............必须将剖面数据文件名保存为"LX.DAT",并且与PMT.XY文件保存在同一个目录下。

水文地质钻探原始资料记录薄CJV657 号孔钻孔位置：_______________________________座标：E：N：X：Y：地面标高：米终孔深度：米施工日期：自2009年07月31日至2009年8月10日编录：___________________机长：___________________技术负责：________________项目负责：________________单位名称资料目录CJV657. CJV662号孔单孔设计水文地质钻探施工通知书施工单位：____________你单位承担施工的项目号钻孔，设计孔深m。

钻孔位置：____________注意事项：该孔需进行冻结层下水抽水试验及采集地下水水样，要求采用清水钻进，光管止水位置要与含水层（Q h ai-pi含泥砂砾卵石的孔隙潜水含水层）位置厚度等齐，止水效果要保质保量，同时在开孔后进行简易水文地质观测（包括冻结层上限埋深，初见水位，泥浆消耗及颜色），对钻进过程中的塌孔、埋钻、卡钻等现象要记录，并严格按照钻孔设计要求校正孔深及测孔斜。

要求在钻孔钻探至设计孔深时，待水工环做完抽水试验后，经水工环项目组发放终孔通知书后方可移走钻机。

未尽事宜严格按照钻孔设计执行。

机长：项目负责：单位名称2009年7月30日施工单位：_____________________________你单位承担施工的项目号孔，设计井深190.0 m；实际井深197.65 m；经验收符合要求，同意终孔，特此通知。

机长：地质组：物探组：水文组：单位名称2009 年8月10 日钻孔质量验收书验收人：验收日期：2009年8月10日工程地质钻孔编录表钻孔编号：CJV657 ___________ 孔口标高：4557.35 工作地点：大场钻孔口径：开孔口径：127mm 孔位坐标：X : 3910943 初见水位：_______ m 31日终孔工程地质钻孔编录表钻孔编号：CJV657 ___________ 孔口标高：4557.35 工作地点：大场钻孔口径：开孔口径：127mm 孔位坐标：X : 3910943 初见水位：_______ m 31日终孔工程地质钻孔编录表钻孔编号：CJV657 ___________ 孔口标高：4557.35 工作地点：大场钻孔口径：开孔口径：127mm 孔位坐标：X : 3910943 初见水位：_______ m 31日终孔工程地质钻孔编录表钻孔编号：CJV657 __________ 孔口标高：4557.35 工作地点：大场钻孔口径：开孔口径：127mm 孔位坐标：X : 3910943 初见水位： _______ m 31日终孔口工程地质钻孔编录表钻孔编号：CJV657 _____________ 钻孔口径：开孔口径：127mm31日孔口标高：4557.35孔位坐标：X : 3910943工作地点：大场初见水位：m工程地质钻孔编录表钻孔编号：CJV657 __________ 孔口标高：4557.35 工作地点：大场钻孔口径：开孔口径：127mm 孔位坐标：X : 3910943 初见水位： _______ m 31日终孔口径：91mm Y: 17250020 ______ 静止水位：工程地质钻孔编录表工程地质钻孔编录表钻孔编号：CJV657 __________ 孔口标高：4557.35 工作地点：大场钻孔口径：开孔口径：127mm 孔位坐标：X : 3910943 初见水位： _______ m 31日终孔口径：91mm Y: 17250020 ______ 静止水位：孔深校正及层底深度改正记录表测斜记录表记录：校核：记录：校核：记录：校核：试段抽水试验安装示意图试验管材钻孑L 结构深 度 (m) 编录岩层厚度m层底深度m碎石砂碎裂化 泥质板 右泥质板 :岩<1----------g______种类 规格深度(m)长度＜m)自至光管。

关于岩土工程勘察图例图示等有关规定目录1、总则 (1)2、岩土工程勘察图例 (1)2.1地质年代 (1)2.2土的图例 (2)2.3 岩石的图例及符号 (3)2.4、第四系分层及成因符号 (6)2.5 地层代号 (6)2.6 勘察工作图例 (7)2.7 地质图例 (9)2.8 常用地形图图例(1:500、1:1000、1:2000) (11)2.9 工程建(构)筑物及常用建筑总图图例 (13)3、岩土工程勘察图示 (14)3.1 一般规定 (14)3.2 图例图示 (16)3.3 平面图图示 (16)3.4工程地质剖面图图示 (19)3.5、柱状图图示 (22)3.6动力触探成果图表图示 (24)3.7 钻孔抽、提水试验成果图表图示 (25) 3.8钻孔压水试验成果图表图示 (26)3.9 勘探点数据一览表 (26)3.10 线路工程平面图、剖面图、柱状图 (26) 附录:A 勘探点平面布置图B 工程地质剖面图C钻孔柱状图D探井展示图E动力触探成果图表F抽水试验成果图表G压水试验成果图表H 线路工程纵断面图I 桥工程地质纵断面图J 隧道工程地质纵断面图1、总则1.0.1 为保证岩土工程勘察文件编制质量，统一岩土工程勘察图例图示，制定本规定。

1.0.2 本规定适用于建筑工程和市政工程岩土工程勘察计算机制图，其它工程勘察可参考使用。
