初中物理第六章电压电阻单元测试卷

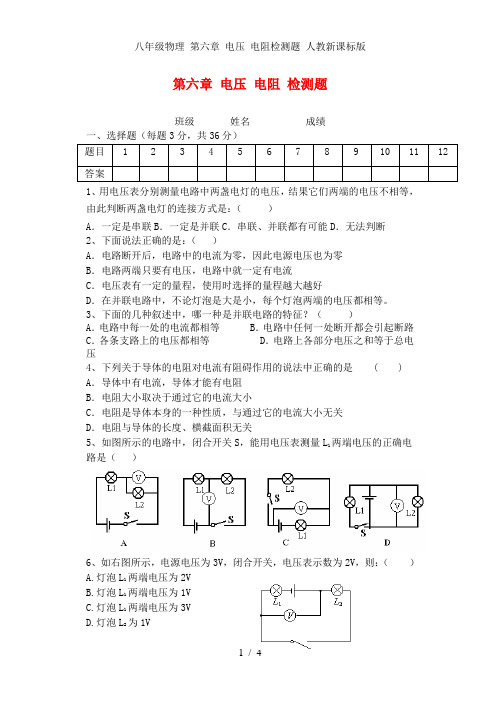

第六章电压电阻检测题班级姓名成绩题目 1 2 3 4 5 6 7 8 9 10 11 12 答案1、用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压不相等，由此判断两盏电灯的连接方式是：（）A．一定是串联B．一定是并联C．串联、并联都有可能D．无法判断2、下面说法正确的是：（）A．电路断开后，电路中的电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．电压表有一定的量程，使用时选择的量程越大越好D．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等。

3、下面的几种叙述中，哪一种是并联电路的特征？（）A．电路中每一处的电流都相等 B．电路中任何一处断开都会引起断路C．各条支路上的电压都相等D．电路上各部分电压之和等于总电压4、下列关于导体的电阻对电流有阻碍作用的说法中正确的是 ( )A．导体中有电流，导体才能有电阻B．电阻大小取决于通过它的电流大小C．电阻是导体本身的一种性质，与通过它的电流大小无关D．电阻与导体的长度、横截面积无关5、如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（）6、如右图所示，电源电压为3V，闭合开关，电压表示数为2V，则：（）A.灯泡L1两端电压为2VB.灯泡L1两端电压为1VC.灯泡L1两端电压为3VD.灯泡L2为1V7、滑动变阻器能够改变电阻，是靠改变导线的 ( )A．粗细 B．接线柱 C．长度 D．温度8、如图所示，当开关闭合后，发现小灯泡不亮，电流表无示数，用电压表测量发现U ab=6V, U bc=0， U dc=0，其故障原因可能是：( ) Ａ.开关接触不良，断路了ArrayB.电流表断路了Ｃ.小灯泡灯丝断了D.小灯泡被短路了9、如图为滑动变阻器连入电路的示意图，当滑片P向左滑动时，连入电路( )的电阻变大的是10、如图电源电压不变，开关s闭合，电压表 ( )A．示数不变B．示数变为零C．示数变大D．可能被烧坏11、如图所示，滑动变阻器有4个接线柱，使用时只需接入其中2个，因此有几种接法，在这些接法中，不能改变电阻大小并且可能损坏仪器的接法是( )A．接A和D B.接B和C C.接A和B D.接C和D12、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点是（）A．连入变阻器时，应使滑片位于变阻器值最大的位置B．开关、电流表应接在靠近电源电流流出的一端C．连接电路时，应先将开关断开D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端二、填空题（每空1分，共27分）13、家庭照明电路的电压是，对人体的安全电压是，两节干电池串联起来的电压是______V.14、完成下列单位换算：① 5000V=______kV=______mV② 4.7MΩ=______kΩ=______Ω15、如图，当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4V和2.5V，则电源电压为_____V ，灯L1两端的电压为_____V ，灯L2两端的电压为______V。

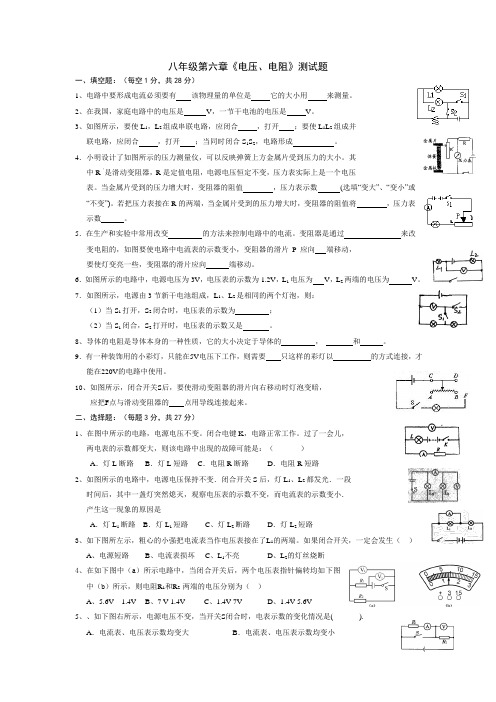

八年级第六章《电压、电阻》测试题一、填空题：（每空1分，共28分）1、电路中要形成电流必须要有该物理量的单位是它的大小用来测量。

2、在我国，家庭电路中的电压是V，一节干电池的电压是V。

3、如图所示，要使L1，L2组成串联电路，应闭合，打开；要使L1L2组成并联电路，应闭合，打开；当同时闭合S1S2，电路形成。

4．小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。

其中R‘是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电压表。

当金属片受到的压力增大时，变阻器的阻值，压力表示数(选填“变大”、“变小”或“不变”)。

若把压力表接在R的两端，当金属片受到的压力增大时，变阻器的阻值将，压力表示数。

5．在生产和实验中常用改变的方法来控制电路中的电流。

变阻器是通过来改变电阻的，如图要使电路中电流表的示数变小，变阻器的滑片P应向端移动，要使灯变亮一些，变阻器的滑片应向端移动。

6．如图所示的电路中，电源电压为3V，电压表的示数为1.2V，L1电压为V，L2两端的电压为V。

7．如图所示，电源由3节新干电池组成，L1、L2是相同的两个灯泡，则：（1）当S1打开，S2闭合时，电压表的示数为；（2）当S1闭合，S2打开时，电压表的示数又是。

8、导体的电阻是导体本身的一种性质，它的大小决定于导体的，和。

9．有一种装饰用的小彩灯，只能在5V电压下工作，则需要只这样的彩灯以的方式连接，才能在220V的电路中使用。

10、如图所示，闭合开关S后，要使滑动变阻器的滑片向右移动时灯泡变暗，应把F点与滑动变阻器的点用导线连接起来。

二、选择题：（每题3分，共27分）1、在图中所示的电路，电源电压不变。

闭合电键K，电路正常工作。

过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是：（）A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路2、如图所示的电路中，电源电压保持不变．闭合开关S后，灯L1、L2都发光．一段时间后，其中一盏灯突然熄灭，观察电压表的示数不变，而电流表的示数变小．产生这一现象的原因是A．灯L1断路B．灯L1短路C、灯L2断路D．灯L2短路3、如下图所左示，粗心的小强把电流表当作电压表接在了L1的两端。

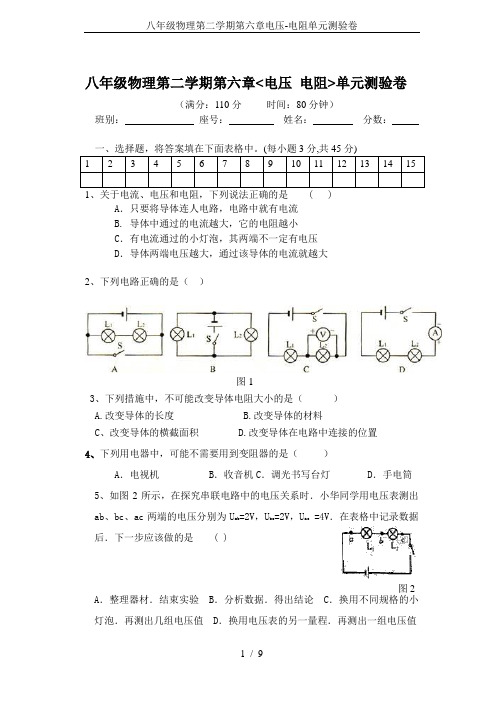

八年级物理第二学期第六章<电压 电阻>单元测验卷（满分：110分 时间：80分钟）班别： 座号： 姓名： 分数：一、选择题，将答案填在下面表格中。

(每小题3分,共45分)1、关于电流、电压和电阻，下列说法正确的是 ( )A ．只要将导体连人电路，电路中就有电流B. 导体中通过的电流越大，它的电阻越小C ．有电流通过的小灯泡，其两端不一定有电压D ．导体两端电压越大，通过该导体的电流就越大2、下列电路正确的是（ ）3、下列措施中，不可能改变导体电阻大小的是（ ）A.改变导体的长度B.改变导体的材料C 、改变导体的横截面积 D.改变导体在电路中连接的位置4、下列用电器中，可能不需要用到变阻器的是（ ）A ．电视机B ．收音机C ．调光书写台灯D ．手电筒5、如图2所示，在探究串联电路中的电压关系时．小华同学用电压表测出ab 、bc 、ac 两端的电压分别为U ab =2V ，U bc =2V ，U ac =4V ．在表格中记录数据后．下一步应该做的是 ( )A ．整理器材．结束实验B ．分析数据．得出结论C ．换用不同规格的小灯泡．再测出几组电压值D ．换用电压表的另一量程．再测出一组电压值图1图26、如图3所示，闭合开关s后，电流表几乎无示数，电压表示数近似等电源电压，产生这一现象的原因可能是A、L2短路B、L2灯丝断了C、L1短路D、L1灯丝断了图37．在如图4所示滑动变阻器的四种接法中，当滑动变阻器滑片P 向右移动时，接入电路中的电阻增大的是（）图48由同种材料制成的三根电阻丝，已知它们的长度关系为L1＞L2＝L3，横截面积的关系为S1＝S2＜S3，现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（）A．R1＜R2=R3 ，I1=I2=I3B．R1＝R2＞R3，I1=I2＞I3 C．R1＞R2＞R3，I1＞I2＞I3D．R1＞R2＞R3，I1=I2=I39、干电池是一种常用、方便的电源。

人教版八年级物理下册第六章《电压.电阻》单元测试卷及答案（满分100分，考试时间120分钟）一、填空题：（每空1分，共22分） 1、要在一段电路中产生电流，它的两端就要有 ， 就是给用电器两端提供 的装置。

2、图1是某手机电池外壳上的说明，根据学习的物理知识可判断“1.2V ”中的“V ”是物理量 的单位。

电池中含有汞、镉等多种重金属，电池外壳锈蚀后会污染，危害公众健康。

图13、用一只MP3收听音乐时的工作电压为3V ，需用 节干电池 联使用。

对人体来说，安全电压是 。

4、灯L 1与灯L 2串联，先用电压表测灯L 1两端的电压，如图2所示。

再测灯L 2两端的电压时，只将电压表接A 的一端改接C ，这种接法 （填“正确”或“不正确”。

原因是 。

5、如图3了一个电池．观察电压表指针的偏转与接线可知：这个电池的电压是____ V ，__ 片是它的正极．6、有A 、B 、C 、D 四根导线，A 是镍鉻合金线，其余三根是铜线；B 、C 粗细相同，C 长B 短；C 、D 长度相同，C 粗D 细；A 、D 长度、粗细均相同。

则这四根导线的电阻关系是：B C D A 。

7、电视机、收音机上的“音量Volume ”旋钮，能够控制声音的响度，它实质是一个 。

科学家发现，有些物质在很低的温度时，电阻就变成了零，这种现象叫_________________。

8、如图4所示，M 、N 与废灯泡的灯丝连接，闭合开关S 后，用酒精灯给灯丝加热，可以观察到电流表的示数 ，小灯的亮度逐渐 ，这是因为灯丝的温度升高，电阻 。

它表明：金属导体的电阻 。

二、 选择题：（每题3分，共30分）9、在选择电压表的量程时，正确的是（ ） A ．尽可能选择大一些的量程B ．试触大量程接线柱时发现指针偏转很小，应选用小量程进行测量C ．选用大小不同的量程测量，测量结果同样精确D ．试触时电压表示数2.8V ，选15V 的量程更好些10、下列四个电路图中，正确的是： （ ）11、关于电表的使用方法，下列说法错误的是： （ ） A 、电流表应串联在电路中，电压表应并联在电路中B 、连接电表时必须让电流从“+”接线柱流入，从“—”接线柱流出D 、电压表、电流表都可以直接接在电源的两极上12、使用滑动变阻器时，闭合开关前，应把滑动变阻器的滑片调到阻值最大，下列各图中滑片位置正确的是： （ ）13、在下图所示的电路中，能用电压表正确测出灯L 1两端电压的是： （ ）14、把甲、乙两段电阻线接在相同的电压下，通过甲线的电流大于通过乙线的电流，忽略温度的影响，下列判断正确的是： （ ）A 、甲线的电阻大B 、乙线的电阻大C 、甲、乙两线的电阻一样大D 、无法判断 15、商店里的电子秤是利用了下列哪种电阻制成（ ）A ．光敏电阻B ．热敏电阻C ．滑动变阻器D ．压敏电阻16、为架设一条输电线路，有粗细相同的铁线和铝线可供选择，下面最好的选择与正确的分析应是（ ）A ．因铁线坚硬，应选铁线B ．因铝线易于架设，应选铝线C ．因铁线便宜，应选铁线D ．因铝线电阻小，应选铝线17、如图8所示的变阻器四种不同接法的电路中，闭合开关后，当滑片向右移动时，电路中灯泡变亮的是（ ）18、如图9所示的电路中，灯L 1和L 2都标有“3V0.25A ”字样，电源由两节新干电池串联组成，则下列说法错误的是： （ ） A 、S 闭合后，L 1、L 2并联，且都能发光 B 、S 闭合后，电路将发生短路C 、要想使L 1、L 2串联，可去掉导线bD 、若将导线m 从接线柱B 改到接线柱A 上，则两灯都能正常发光 三、实验、探究题：（5小题，共28分） 19、（1）图10为滑动变阻器的实物图，请指出甲、乙、丙各代表的部件名称：甲_________，乙_________，丙________；变阻器在电路中的符号是 ；这个滑动变阻器的铭牌上标有“10Ω 0.5Ａ”字样，其中“0.5A ”表示 。

八年级物理第六章《电压电阻》知识点题型说明：滑动变阻器，本单元只要求掌握工作原理、电路图及根据要求选择下椄线柱即可。

重点熟悉①电压表的使用、②电路故障的原因和解决、③串并联电路的电流电压规律、④电阻是导体本身属性，与电流电压无关。

相关内容的知识结构：1..电源的作用（概念：电源是提供电压的装置，电源将其它形式的能量转化为电能。

） 例1：关于电源及其作用，下列说法中正确的是（ ）A 、电源是可以创造电能的设备B 、接有电源的电路中一定会形成电流C 、如果电路中的电源提供3V 电压，那么通过电路中每一点电压都是3VD 、如果把闭合电路中的电源换成更高电压的电源，那么电流会比原来大例2：干电池是一种常用、方便的电源，以下关于干电池的说法中正确的是（ ）A 、有的干电池提供直流电，有的干电池提供交流电B 、干电池是把电能转化为化学能的装置C 、常用的1号、2号、5号、7号干电池的电压随号数的增大而增大D 、多数干电池中有汞、镉等重金属元素，随便丢弃会污染环境。

所以，废弃的干电池应该集中分类处理。

2.电流与电压的关系概念：产生持续电流的条件是：①有电源，②闭合电路 理解：有电流一定有电压，有电压不一定有电流。

例3：下列关于“电压使电路中形成了电流”的理解，正确的是（ ）．A ．有电压时，电路中就一定有电流B ．电路中有电流时就一定有电压C ．电流和电压总是同时存在D ．以上说法都不正确 例4：下列说法中，正确的是（ ）A 、电路两端只要有电压就一定有电流B 、电压是形成电流的原因C 、电路断开后，电路中没有电流了，因此电路两端电压为零D 、电路中没有电源也可以有电压存在电压的作用：使电路中形成电流 电压的单位：国际单位是伏特（V ） 电压表的符号 测量（电压表） 电压表量程和读数 电压表的使用 串联：U ＝U 1＋U 2 串联、并联电路电压的关系 并联：U ＝U 1＝U 2电流的形成：电荷的定向移动形成电流电流的方向：从电源正极→用电器→电源负极 电流的单位：国际单位是安培（A ） 电流表的符号测量（电流表） 电流表量程和读数电流表的使用 串联：I ＝I 1＝I 2串联、并联电路电流的关系 并联：I ＝I 1＋I 2 电阻的概念：导体对电流的阻碍作用 电阻的单位：国际单位是欧姆（Ω） 材料 影响电阻大小的因素 长度 横截面积 结构：金属杆、滑片、电阻丝、瓷筒 滑动变阻器 原理：改变电阻丝长度来改变电阻 使用：“一上一下”电压（U ） 电流（I ） 电阻（R ） 阻碍 形成3. 常见电压值（一节干电池电压、一节蓄电池电压、家庭电路电压、人体安全电压、手机电池电压） 例5：下列电压中对人体安全的电压是（ ） A 、24V B 、45V C 、220V D 、380V 例6：我国家庭电路的电压是( )A 、220VB 、1.5VC 、36VD 、380V4.电池的串联和并联（概念：串联电池组的总电压等于每节电池电压之和。

第六章电压电阻测试题姓名_______ 班级______一、理解与应用：（1----10题每题3分，11---19题每空1分；共48分）题号 1 2 3 4 5 6 7 8 9 10选项1．如图1所示，闭合开关后能测出小灯泡L1两端的电压的电路是2．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的3．把两种不同的金属片插入柠檬，制成“水果电池”．用电压表测量水果电池的电压，如图2所示．下列说法正确的是A．金属片B是水果电池的正极B．水果电池把化学能转化为电能C．水果电池把热能转化为电能D．水果电池把电能转化为化学能4．如图所示，在探究串联电路中的电压关系时．小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac =4V．在表格中记录数据后．下一步应该做的是A．整理器材．结束实验 B．分析数据．得出结论C．换用不同规格的小灯泡．再测出几组电压值D．换用电压表的另一量程．再测出一组电压值5．关于电流、电压和电阻，下列说法正确的是A．只要将导体连人电路，电路中就有电流B．导体中通过的电流越大，它的电阻越小C．有电流通过的小灯泡，其两端不一定有电压D．导体两端电压越大，通过该导体的电流就越大6．下列哪个物理量是决定导体电阻大小的因素之一A．导体中的电流 B．导体两端的电压 C．导体的长度 D．以上都不是7．超导材料的应用具有十分诱人的前景。

假如科学家已研制出室温下的超导材料．你认为它可作下列哪种用途A、自炽灯泡的灯丝B、电炉中的电阻丝C、滑动变阻器中的电阻线圈D、远距离输电线8．为了节能，许多奥运场馆采用LED发光二极管照明．二极管的主要材料是A.纳米材料B.超导体C.导体D.半导体9．如图4的电路中，电流表测量的是A．通过灯L1的电流 B．通过灯L2的电流C. 通过灯L1和灯L2的电流之和 D．电源供给电路的总电流10.如图5所示，是用滑动变阻器调节灯泡亮度的几种方案，你认为可能达到目的的方案是11．小明同学在课余做了个“水果电池”，他把铜丝和铁丝插到菠萝中，然后给一个标有“4.5V4.5W”的小灯泡供电，结果灯泡不亮，仔细检查了电路，发现电路连接正确，请你分析灯泡不亮的原因是_________________；这个“水果电池”上的铁丝是____极。

八年级物理第六章《电压电阻》单元测试题一．填空题（每空2分记34分）1．要在一段电路中产生电流，它的两端就要有，电源的作用是。

2．我国家用电灯、电视机的电压为，一节干电池的电压为，对人体的安全电压应，合kV。

日光灯工作电流约为0.15A，合为mA。

3．小灯泡两端的电压大小可以用测量，使用时，必须将其联在待测电路两端，并使电流从接线柱流入电压表，从接线柱流出电压表，使用电压表时要注意选择合适的。

由三节干电池串联起来作电源，则应选用（选填“0~3V”或“0~15V”）的量程来测电池组的电压。

4．如图所示，作为一个完整的电路，其中缺少的元件是，电阻R1、R2的连接方式是联，它们电压的大小关系是。

5.把一根粗细均匀的细铁丝对折起来，电阻将，若剪去一半，剩余部分的电阻将（填“变大”、“变小”或“不变“）二．选择题1．在通常情况下，以下物质全部属于绝缘体的一组是（）A.陶瓷、油B.自来水、玻璃C.塑胶鞋、大地D.人体、空气2、电压表应与被测用电器并联，如果电压表与用电器串联，电压表会（）A、烧坏B、不会烧坏C、可能会烧坏，也可能不会烧坏D、可以正常使用3．如图所示为滑动变阻器的结构示意图。

使滑片向左端滑动时，连入电路的阻值变小，连入电路的接线端是（）A、A和BB、C和DC、A和CD、B和D4．用电压表测灯泡L1两端电压的电路图如下图（3）所示，其中正确的是（）5．如图所示，闭合开关S，灯L发光，把滑动变阻器的滑片P向a端移动，灯L的亮度与电流表示数的变化情况是（）A. 灯L变亮，电流表示数变大B．灯L变暗，电流表示数变小C．灯L变亮，电流表示数变小D．灯L变暗，电流表示数不变6．如图所示，已知两只灯泡L 1和L 2是串联的，则在①、②和③三个 电表中（电流表或电压表）判断正确的是（ ） A. ①是电流表，②和③是电压表； B. ①和③是电压表，②是电流表； C. ①和②是电流表，③是电压表； D. ①②和③都是电流表7．如图4所示的电路中，电流表测量的是 （ ） A.通过灯L 1的电流 B.通过灯L 2的电流C.通过灯L 1和灯L 2的电流之和D.电源供给电路的总电流8、一根导线均匀拉长了一倍,它的电阻和原来的电阻比较,有 (A)电阻变大；(B)电阻变小；(C)电阻不变；(D)无法比较 9、下列各式正确的是 (A)2.7兆欧=2.7×103欧； (B) 500千欧=5 兆欧； C)200欧=2×10-6兆欧； (D)0.2兆欧=2×105欧。

八年级物理第六章检测题（45分钟）班级 姓名 评价一、单项选择题。

1．把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是( )A ．水果电池把化学能转化为电能B ．水果电池把电能转化为化学能C ．水果电池把内能转化为电能D ．金属片B 是水果电池的正极 2．使用滑动变阻器时，闭合开关前，应把滑动变阻器的滑片调到阻值最大，下列各图中滑片位置正确的是：（ ）3. 在某电路中，两只灯泡两端的电压相等，由此可知，两灯泡的连接方式是（ ） A ．一定是串联的 B ．一定是并联的 C ．串联、并联都有可能 D ．无法判断4. 在右图所示电路中，开关闭合后，会出现的后果是（A.电流表与电压表被烧坏B.电流表与电压表都不会被烧坏C.只有电压表会被烧坏D.电流表、电源可能会被烧坏 5. 现有0～3 V 和0～15 V 两量程的电压表一只，但0～3 V 的刻线和数值均已模糊，实验中用的是0～3 V 的量程，从0～15V 的刻度盘上读出电压是7.5 V ，则此时的电压是（ ）A.6.5 VB.2.5 VC.1.5 VD.无法确定6．如右图所示，在探究串联电路中的电压关系时，小华同学用电压表测出AB 、BC 、AC 两端的电压分别为U AB ＝2V ，U BC ＝2V ，U AC ＝4V ，在表格中记录数据后，下一步应该做的是（ ）A ．整理器材，结束实验B ．分析数据，得出结论C ．换用不同规格的小灯泡，再测出几组电压值D ．换用电压表的另一量程，再测出一组电压值 7. 在如图（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A ．4.8V ， 1.2VB ． 6V ， 1.2VC ．1.2V ， 6VD ．1.2V ， 4.8V8．如右图所示，电源电压为6V ，当开关S 闭合后，只有灯泡发光，且电压表示数为6V ，产生这一现象的原因可能是（ ）A ．灯L 1处短路B ．灯L 2处短路C ．灯L 1处断路D ．灯L 2处断路 9．下列说法中正确的是( ) A ．导体中没有电流通过时，电阻为零B ．导体中通过的电流越大，其对电流的阻碍作用越大，电阻越大C ．导体中通过的电流越小，其对电流的阻碍作用越大，电阻越小D ．导体的电阻跟导体中有无电流和电流的大小无关10．小明用如图所示的电路，探究影响金属丝电阻大小的因素，他手边除了有电路中的器材外，还有一根金属丝，则（ ）A ．只能探究电阻与金属丝长度的关系B ．只能探究电阻与金属丝横截面积的关系C ．电阻与金属丝长度、横截面积的关系都能探究D ．电阻与金属丝长度、横截面积的关系都不能探究11．白炽灯泡是生活中常见的一种照明灯具，有时它的灯丝断了，再搭接上还能使用，搭接上灯丝的电阻（ ）A.变大B.不变C.变小D.以上说法都不对 12．滑动变阻器改变接入电路的电阻是靠（ ） A.改变连入电路的材料来实现的B.改变连入电路中导线的长度来实现的C.改变连入电路中导线的横截面积来实现的D.同时改变连入电路中导线的横截面积和长度来实现的 二、填空题。

物理：第六章《电压电阻》单元测试题（人教版八年级下）一、选择题：（每题3分，共计39分）姓名＿＿＿＿＿1．一个电动机所需电压是6V，下列做法符合要求的是（）A．4节蓄电池串联 B．4节蓄电池并联 C．4节干电池串联 D．4节干电池并联2．在通常情况下，均属于导体的是（）A.人体；海水；干木材B．橡胶；铁钉；陶瓷C．硬币；石墨；铜块D．水银；塑料；盐酸3．小颖同学在使用电压表时，发现电压表的指针向没有刻度的方向偏转，关于产生这一现象的原因的分析正确的是（）A．电压表的量程选择太大B．电压表的量程选择太小C．电压表的正负接线柱接反了 D．电压表串联在被测电路中4．（2011四川广安）如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为U ab=2V，U bc=2V，U ac=4V，在表格中记录数据后，下一步应该做的是( ) A．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值5．如图，L是灯泡，且两灯均均发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法正确的是（）A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表6．经过下列处理后，电阻器的电阻不发生变化的是（）A．将电阻拉长 B．将电阻压扁C．给电阻加热 D．使电阻两端的电压增大7．家用白炽灯的灯丝烧断后，若把灯丝小心地搭在一起，我们会发现灯泡将比以前更亮，这是因为搭好的灯丝的电阻（）A．变大了B．变小了 C．没有变化D．以上三种情况都有可能8．如图所示，电压表测L2两端的电压，其中正确的是（）A B C D9．（2011山东临沂）如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是A.灯泡变亮，电流表的示数变大B.灯泡变暗，电流表的示数变小C.灯泡亮度不变，电流表的示数变大D.灯泡亮度不变，电流表的示数变小10．如图所示，小平做实验时将电压表串联在电路中了，那么闭合开关后，会出现的情况为（）A．灯泡的灯丝烧断 B．电压表一定烧坏C．电源损坏 D．电压表指针有明显偏转11．（2011四川广安）把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是( )A．水果电池把化学能转化为电能B．水果电池把电能转化为化学能C．水果电池把内能转化为电能D．金属片B是水果电池的正极12．(2011江苏泰州)小明用如图3所示的电路，探究影响金属丝电阻大小的因素，他手边除了有电路中的器材外，还有一根金属丝，则（）A．只能探究电阻与金属丝长度的关系B．只能探究电阻与金属丝横截面积的关系C．电阻与金属丝长度、横截面积的关系都能探究D．电阻与金属丝长度、横截面积的关系都不能探究13、如图所示，当甲电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为（）A、1.2V，6VB、6V，1.2VC、4.8V，1.2VD、1.2V，4.8V题号 1 2 3 4 5 6 7 8 9 10 11 12 13VA答案二、填空题（每空1分，共25分）1．电阻的单位是_______，电压的单位是 ，家庭电路的电压是 ，一节干电池的电压是_______V ，大量事实表明，＿＿＿＿＿＿＿＿V 的电压才是对人体安全的电压。
