教科版物理九年级上册5.3《等效电路》练习题题

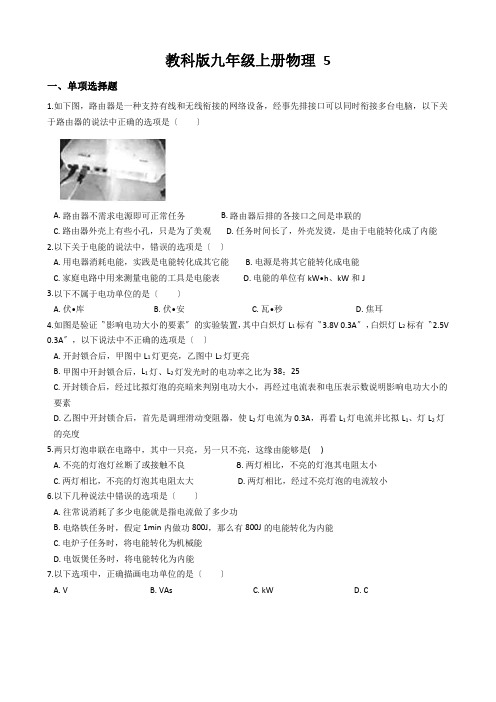

教科版九年级上册物理5一、单项选择题1.如下图，路由器是一种支持有线和无线衔接的网络设备，经事先排接口可以同时衔接多台电脑，以下关于路由器的说法中正确的选项是〔〕A. 路由器不需求电源即可正常任务B. 路由器后排的各接口之间是串联的C. 路由器外壳上有些小孔，只是为了美观D. 任务时间长了，外壳发烫，是由于电能转化成了内能2.以下关于电能的说法中，错误的选项是〔〕A. 用电器消耗电能，实践是电能转化成其它能B. 电源是将其它能转化成电能C. 家庭电路中用来测量电能的工具是电能表D. 电能的单位有kW•h、kW和J3.以下不属于电功单位的是〔〕A. 伏•库B. 伏•安C. 瓦•秒D. 焦耳4.如图是验证〝影响电功大小的要素〞的实验装置，其中白炽灯L1标有〝3.8V 0.3A〞，白炽灯L2标有〝2.5V0.3A〞，以下说法中不正确的选项是〔〕A. 开封锁合后，甲图中L1灯更亮，乙图中L2灯更亮B. 甲图中开封锁合后，L1灯、L2灯发光时的电功率之比为38：25C. 开封锁合后，经过比拟灯泡的亮暗来判别电功大小，再经过电流表和电压表示数说明影响电功大小的要素D. 乙图中开封锁合后，首先是调理滑动变阻器，使L2灯电流为0.3A，再看L1灯电流并比拟L1、灯L2灯的亮度5.两只灯泡串联在电路中，其中一只亮，另一只不亮，这缘由能够是( )A. 不亮的灯泡灯丝断了或接触不良B. 两灯相比，不亮的灯泡其电阻太小C. 两灯相比，不亮的灯泡其电阻太大D. 两灯相比，经过不亮灯泡的电流较小6.以下几种说法中错误的选项是〔〕A. 往常说消耗了多少电能就是指电流做了多少功B. 电烙铁任务时，假定1min内做功800J，那么有800J的电能转化为内能C. 电炉子任务时，将电能转化为机械能D. 电饭煲任务时，将电能转化为内能7.以下选项中，正确描画电功单位的是〔〕A. VB. VAsC. kWD. C8.小丽同窗记载了家里一周内的用电状况〔如下图〕，以下说法中正确的选项是〔〕A. 周日白昼用电比夜晚少B. 周一白昼用电比黄昏多C. 周四夜晚用电比周五夜晚少D. 每天的用电高峰在黄昏9.关于电功，以下说法中正确的选项是〔〕A. 电功是表示电流做功快慢的物理量B. 电流越大，电流做的功就越多C. 电功是表示电流做功多少的物理量D. 电流做功越多，消耗的电能不一定越多10.一杯香浓的豆浆可以让我们的早上有一个精神充沛的末尾。

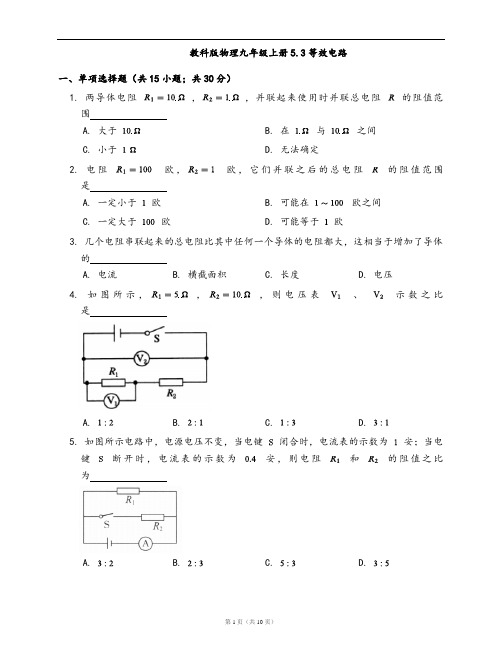

教科版物理九年级上册5.3等效电路一、单项选择题（共15小题；共30分）1. 两导体电阻，，并联起来使用时并联总电阻的阻值范围A. 大于B. 在与之间C. 小于D. 无法确定2. 电阻欧，欧，它们并联之后的总电阻的阻值范围是A. 一定小于欧B. 可能在欧之间C. 一定大于欧D. 可能等于欧3. 几个电阻串联起来的总电阻比其中任何一个导体的电阻都大，这相当于增加了导体的A. 电流B. 横截面积C. 长度D. 电压4. 如图所示，，，则电压表、示数之比是A. B. C. D.5. 如图所示电路中，电源电压不变，当电键闭合时，电流表的示数为安；当电键断开时，电流表的示数为安，则电阻和的阻值之比为A. B. C. D.6. 有两个电阻和，，，若将这两个电阻并联起来，并联后的总电阻为，则A. B. C. D.7. 串联电路的总电阻比电路中任何一个电阻还要大，因为电阻串联，相当于使导体A. 增大了横截面积B. 减小了横截面积C. 增大了长度D. 减小了长度8. 电阻和并联，当通过的电流为时，则通过干路的电流为A. B. C. D.9. 下列关于串联电路的说法中正确的是A. 一只电键同时控制两盏灯的电路一定是串联电路B. 串联电路中一个用电器断路，其他用电器可以正常工作C. 串联电路中流过较小阻值的电流较大D. 串联电路的总电阻大于任何一个分电阻的阻值10. 两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于A. 减小了导体长度B. 减小了导体横截面积C. 增大了导体长度D. 增大了导体横截面积11. 在图（）所示的电路中，当电键闭合后，两个电流表的指针偏转至表盘的同—位置，如图（）所示，则电阻和的阻值之比为A. B. C. D.。

教科版九年级物理上册《5.3等效电路》同步测试题及答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作．过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断正确的是（）A．可能是电阻R短路，电流表的示数大B．一定是灯L短路，电流表的示数变大C．可能是电阻R断路，电压表的示数变小D．可能是灯L断路，电流表的示数变小2．现有两个电阻R1、R2，且R1>R2，则将如图部分电路分别接到同一电源上，电流表示数最大的是（）A．B．C．D．3．某电流表刻度盘上除零刻度和最大刻度“3A”能辨认外，其他刻度都已模糊不清，只知道指针从零刻度到最大刻度之间转过的角度是120°。

现将一只电阻R1与这只电流表串联后接在电源两端（电源电压恒定），电流表指针偏转的角度是96°；若在电路中再串联一只R2=3Ω的电阻，电流表指针偏转的角度是64°。

则R1的阻值是（）A．2ΩB．4.5ΩC．6ΩD．18Ω4．如图所示的电路中，电源两端电压保持不变。

闭合开关S，将滑动变阻器的滑片向右滑动，则下列说法中正确的是（）A．滑动变阻器接入电路中的电阻变小B．总电阻变小C．电流表的示数变小D．电压表的示数变大5．如图所示，电源电压18V，且保持不变，电流表接“0~0.6A”量程，电压表接“0~15V”量程，灯泡上标有“6V 0.5A”字样，不考虑温度对灯丝电阻的影响。

为了保证电路的安全，滑动变阻器可调节的范围是（）A．0~24ΩB．24Ω~60ΩC．16Ω~24ΩD．20Ω~60Ω6．把一根阻值为8Ω的粗细均匀的电阻丝变成一个圆环，并以如图所示的方式从A、B两点接入电路，则该圆环在电路中的电阻为（）A．1.5ΩB．2ΩC．4ΩD．8Ω二、填空题7．在图（a）所示的电路中，电阻值均为R，则A、B两点之间的等效电阻R AB＝．在图（b）所示的有限网络中，每一小段导体的电阻值均为R，则A、B两点之间的等效电阻R AB＝．8．两个电阻A和B，它们的电流与其两端电压的关系如图所示．则由图可知：R A= Ω；若把它们并联在3V的电路中，干路电流是A；若把它们串联在总电压为3V的电路中，则通过电阻B的电流是A。

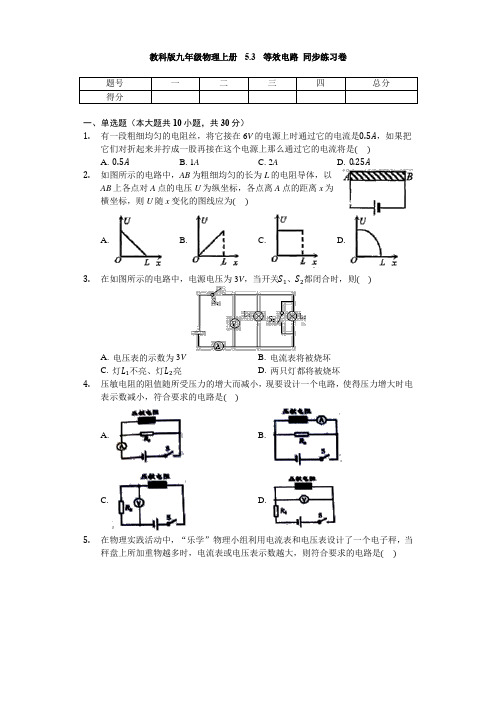

教科版九年级物理上册 5.3 等效电路同步练习卷题号一二三四总分得分一、单选题（本大题共10小题，共30分）1.有一段粗细均匀的电阻丝，将它接在6V的电源上时通过它的电流是0.5A，如果把它们对折起来并拧成一股再接在这个电源上那么通过它的电流将是()A. 0.5AB. 1AC. 2AD. 0.25A2.如图所示的电路中，AB为粗细均匀的长为L的电阻导体，以AB上各点对A点的电压U为纵坐标，各点离A点的距离x为横坐标，则U随x变化的图线应为()A. B. C. D.3.在如图所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则()A. 电压表的示数为3VB. 电流表将被烧坏C. 灯L1不亮、灯L2亮D. 两只灯都将被烧坏4.压敏电阻的阻值随所受压力的增大而减小，现要设计一个电路，使得压力增大时电表示数减小，符合要求的电路是()A. B.C. D.5.在物理实践活动中，“乐学”物理小组利用电流表和电压表设计了一个电子秤，当秤盘上所加重物越多时，电流表或电压表示数越大，则符合要求的电路是()A. B.C. D.6.如图所示电路中，电源两端电压不变，R1是定值电阻，R2是滑动变阻器。

闭合开关S后，在滑片P向右滑动的过程中，下列判断正确的是()A. 电流表A示数变小，电压表V1示数变小，V2示数变大B. 电流表A示数变小，电压表V1示数变大，V2示数不变C. 电流表A示数变大，电压表V1示数变小，V2示数不变D. 电流表A示数变小，电压表V1示数不变，V2示数变小7.如图所示的电路，电源电压为6V且保持不变，滑动变阻器的最大阻值为20Ω，定值电阻R0为5Ω。

闭合开关后，移动滑片，发现能使电流表(“0～0.6A”或“0～3A”)和电压表(“0～3V”或“0～15V”)的指针同时达到满刻度线。

则R0的电功率与电流的关系图象可能是()A. B.C. D.8.如图所示，是一种自动测定油箱内油面高度的装置油量表是由电压表或电流表改装而成的，R1是定值电阻，R2是滑动变阻器(其滑片连在杠杆上)。

第3节等效电路一、选择题1.将一段导体接在电路中，如果将加在它两端的电压增大一倍，关于导体的电阻和通过它的电流，下列说法中正确的是（）A. 电阻和电流都保持不变B. 电阻不变，电流增大一倍C. 电流不变，电阻增大一倍D. 电阻和电流都增大一倍2. 如图所示是测量小灯泡电阻和电功率的实验电路图，当滑动变阻器的滑片向左移动时，电流表、电压表的示数变化情况是（）A. 增大、增大B. 增大、减小C. 减小、增大D. 减小、减小3.如图所示，是一个检测天然气泄漏的原理图．电源电压恒定不变，R0为定值电阻，R为气敏电阻，其阻值随天然气浓度的增大而减小．则（）A. 天然气浓度增大，电流表示数变小B. 天然气浓度减小，电压表示数变大C. 天然气浓度增大，电路消耗的总功率变大D. 天然气浓度减小，电压表与电流表示数的比值变小4. 为治理雾霾天气，环保部门加理了对PM2.5的监测．如图是某兴趣小组设计的监测PM2.5的四个电路图，其中R是气敏电阻，阻值随PM2.5 浓度增大而减小，R0是保护电阻．现要求PM2.5浓度越大，电表的示数就越大，则符合要求的电路图是（）A. B.C. D.5.小明同学在物理实验活动中，设计了如图所示的四种用电流表和电压表示数反映弹簧所受压力大小的电路，其中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定．四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是（）A. B. C. D.6.图所示电路中，电源两端电压不变，R1是定值电阻，R2是滑动变阻器。

闭合开关S后，在滑片P向右滑动的过程中，下列判断正确的是A. 电流表A示数变小，电压表V1示数变小，V2示数变大B. 电流表A示数变小，电压表V1示数变大，V2示数不变C. 电流表A示数变大，电压表V1示数变小，V2示数不变D. 电流表A示数变小，电压表V1示数不变，V2示数变小7.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示．把它们串联在电路中，如图（乙）所示．闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是（）A. 2.0V 0.8WB. 4.5V 0.5WC. 2.5V 1.0WD. 4.5V 1.0W8.如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A. 向油箱里加油时，电流表示数变大B. 燃油消耗下降时，电流表示数变大C. 燃油全部耗尽时，电流表将被烧坏D. 油箱加油过满时，电流表将被烧坏9.如图所示的电路，合上开关后小灯泡正常发光，若将小灯泡和电流表的位置互换，则合上开关后的现象是（）A. 电压表和电流表都没有示数B. 小灯泡会烧坏C. 小灯泡仍正常发光D. 小灯泡不发光10.如图所示电路中R1＞R2，电压表V的示数为6V，电压表V1的示数（）A. 等于6 VB. 大于3 VC. 等于3 VD. 小于3 V二、填空题11. 如图所示，电源电压是6V且不变，S闭合后电压表示数为2V，则灯L1两端的电压为________；灯L1和灯L2中电阻较大的是________．通过灯L1和灯L2的电流是________（选填“L1”、“L2”或“一样”）大．12.电阻R1、R2的电流随电压变化图象如图所示．则电阻R1的阻值为________ Ω；若把它们并联在12V的电路中，则通过R2的电流是________ A，电阻R1、R2两端的电压之比是________ ．13.小桃同学在用电压表和电流表测电阻的实验中测得电阻的电压及电流如图所示，则电阻的阻值为________Ω．14.如图所示是电路的一部分其中R1=5欧，R2=1欧，R3=3欧，I1=0.20A，I2=0.10A，则电流表上的电流为 ________15. 如图所示电路，电源电压一定，电阻R1的阻值为R2的2倍，当开关S1、S2都闭合时，电流表A1的示数为I1，电流表A2的示数为5I1，当开关S1、S2都断开时，电流表A1的示数I1′，则I1与I1′之比为________．16.当电阻两端的电压由8V变为10V时，通过电阻的电流增加了0.1A，该电阻的阻值为________Ω；若它两端电压变为0V，则该电阻中电流为________A，此时电阻为________Ω．17.两个电阻甲和乙，电阻值分别为20Ω、40Ω，将它们串联接入电路中，则甲乙两电阻两端的电压之比为________；将它们并联接入电路中，通过甲乙两电阻的电流之比为________。

5.3等效电阻一、选择题1．两个电阻的阻值分别为10Ω和40Ω，它们串联后的总电阻为（ ）A ．50ΩB ．30ΩC ．8ΩD ．4Ω2．如图所示，把电值R 1、R 2(R 1 >R 2)接入电压不变的电路中，在电源处电流最大的连接方式是A ．B ．C ．D ．3．接入同一电路中的两只电阻 ,若一只电阻的阻值增大 ,其电路总电阻A ．增大B ．减小C ．不变D ．无法判定4．电阻R 1和R 2并联,已知通过干路的电流强度为I ,那么通过R 1的电流强度为（ ）A ．212R R R +IB ．112R R R +IC ．212R R R +ID ．1212R R R R ++I 5．在如图 (a)、(b)所示电路中，电源电压相同且不变，电路元件均完好，电阻R 2> R 3，关于电流表A 1与电流表A 2的示数说法正确的是A ．电流表A 1的示数可能小于A 2的示数B ．电流表A 1的示数一定大于A 2的示数C ．电流表A 1的示数可能等于A 2的示数D ．电流表A 1的示数一定小于A 2的示数6．一只20Ω的定值电阻与一个最大阻值是60Ω的滑动变阻器串联，当滑动变阻器的滑片在两端之间滑动时，总电阻的变化范围是（ ）A ．20～60ΩB ．20～80ΩC ．0～80ΩD ．0～20Ω7．阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R 1；将它们并联，其总电阻为R 2 ，则R1∶R2等于A．2∶1 B．1∶2 C．2∶9 D．9∶28．a、b为两段材料、长度均相同，但横截面积不同的电阻丝。

将它们按如图所示串联在电路中，则下列选项正确的是（）A．电阻丝a的阻值较大B．电阻丝a两端的电压较大C．流过电阻丝a的电流较大D．两电阻丝串联后，总阻值变大9．如图所示的四个电路中，电源两端的电压相同且保持不变，已知电阻R1和R2的阻值大小关系为R1＞R2。

在这四个电路中，总电阻最小的是（）A．B．C．D．10．如图所示，甲、乙两根铜棒的长度相同，乙的横截面积较大，把它们并联在电路中，下列说法正确的是（）A．甲的电阻小于乙的电阻B．甲的电阻等于乙的电阻C．总电阻小于甲的电阻D．总电阻大于乙的电阻二、填空题11．当某导体两端电压是3V时，通过它的电流是0.3A，则该导体的电阻是________Ω；当它两端电压为0V时，该导体的电阻为________Ω．12．如图所示，反映的是电阻____联规律，其表示的含义是：电阻并联，相当于增加了导体的________。

3.等效电路知识点 1 串联电路的等效电阻1．引入“总电阻”概念时运用的科学方法是________(选填“等效替代”或“控制变量”)法。

阻值为10 Ω和40 Ω的两个电阻串联在电路中，其总电阻为________Ω。

2．如图5－3－1所示，电阻串联相当于增加了导体的________，所以串联后的等效电阻要比每一个串联电阻都________。

图5－3－13．电阻R1与一个40 Ω的电阻R2串联后，它们的总电阻是100 Ω，则电阻R1的阻值是________Ω。

如果在它们两端接上20 V的电压，则通过电阻R1的电流是________A。

4．将10 Ω和20 Ω两个电阻串联，总电阻是________Ω。

若通过它们的电流是0.3 A，则两电阻两端的总电压是________V。

5．如图5－3－2所示，A和B分别是两个阻值不同的电阻R A和R B的电流和电压关系图线，请判断两个电阻的大小：R A＝______Ω，R B＝________Ω；若两个电阻串联，串联后总电阻R＝________Ω。

图5－3－2知识点 2 并联电路的等效电阻6. 下面四组电阻分别并联后总电阻最小的一组是( )A．R1＝10 ΩR2＝100 ΩB．R1＝4 ΩR2＝40 ΩC．R1＝20 ΩR2＝30 ΩD．R1＝12 ΩR2＝60 Ω7．一个1 Ω的电阻与一个100 Ω的电阻并联后，其总电阻( )A．小于1 ΩB．介于1 Ω与100 Ω之间C．等于101 ΩD．大于101 Ω8．把R1与R2并联后接在电源上，当R1减小时，其总电阻( )A．一定减小 B．一定增大C．可能会增大 D．可能会减小9．我们可以用一个简单电路代替复杂的电路，使问题得到简化，这个简单电路就是复杂电路的________电路；在简化电路的过程中，电流表等效为________，电压表等效为。

第3节等效电路一、夯实基础1.（2019 新疆）如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中（）A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大【答案】D【解析】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，当滑动变阻器滑片向某一方向滑动时，灯泡变暗，则灯泡的实际功率变小，因串联电路中各处的电流相等，由P= I2R可知，电路中的电流变小，即电流表的示数变小，故AB错误；由U=IR可知，灯泡两端的电压变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，故C错误、D正确。

的示数变大。

2.（2019 湖南邵阳市）一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（）A．变大、变大B．变大、变小C．变小、变小D．变小、变大【答案】C【解析】由电路图可知，灯泡L与滑动变阻器R串联，电流表测电路中的电流，将滑片从左向右移动时，接入电路中的电阻变大，电路的总电阻变大，由I可知，电路中的电流变小，即电流表的示数变小，故AB 错误；变阻器接入电路中的电阻变大，由串联电路的分压特点可知，滑动变阻器两端的电压变大，灯泡两端的电压变小，故C正确、D错误。

3.(2019 贵州毕节市)已知R2＜R1，将图中的四种不同接法，接到同一电源两极间，则电路中电流最大的是（）A．B．C．D．【答案】：D【解析】：因串联电路中总电阻等于各分电阻之和，并联电路中总电阻的倒数等于各分电阻倒数之和，所以，两电阻串联时总电阻最大，两电阻并联时总电阻最小，由I＝可知，两电阻并联时，电路中的电流最大。

4.(2019 常德市)定值电阻R1、R2组成的电路如右图所示，已知R1＞R2。

闭合开关S，通过R1、R2的电流分别记为I1、I2，R1、R2两端的电压分别记为U1、U2下列说法正确的是( )A．U1 = U2B．U1＞ U2 C．I1＜ I2D．I1＞ I2【答案】B【解析】定值电阻R1、R2组成的电路为串联电路，串联电路中电流处处相等，故C、D选项错误；根据欧姆定律表达式UIR变形得R=UI，通过电阻R1、R2中电流相等，R1＞R2，所以U1＞ U2。
