结构力学-选择题

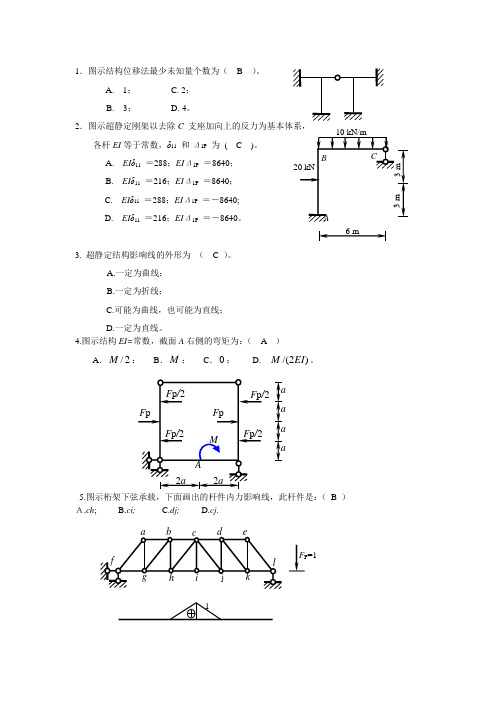

1．图示结构位移法最少未知量个数为（ B ）。

A. 1； C. 2；B.3； D. 4。

2．图示超静定刚架以去除C各杆EI等于常数，δ11和Δ1P为( C )。

A. EIδ11＝288；EIΔ1P＝8640；B. EIδ11＝216；EIΔ1P＝8640；C. EIδ11＝288；EIΔ1P＝－8640;D. EIδ11＝216；EIΔ1P＝－8640。

3. 超静定结构影响线的外形为（ C ）。

A.一定为曲线；B.一定为折线；C.可能为曲线，也可能为直线；D.一定为直线。

4.图示结构EI=常数，截面A右侧的弯矩为：（ A ）A．2/M；B．M；C．0； D. )2/(EIM。

5.图示桁架下弦承载，下面画出的杆件内力影响线，此杆件是：（B ）Ａ.ch; B.ci; C.dj; D.cj.2=16. 图a 结构的最后弯矩图为：（ A ）A. 图b;B. 图c;C. 图d;D.都不对。

( a) (b) (c) (d) 7. 用图乘法求位移的必要条件之一是：( B ) A.单位荷载下的弯矩图为一直线； B.结构可分为等截面直杆段； C.所有杆件EI 为常数且相同； D.结构必须是静定的。

8. 图示梁A 点的竖向位移为（向下为正）：( C ) Ａ．F P l 3/(24EI ); B . F P l 3/(!6EI ); C . 5F P l 3/(96EI ); D. 5F P l 3/(48EI ).9． 连续梁和M 图如图所示，则支座B 的竖向反力F By 是：（ D ） A. 1.21(↑) B.5.07( ↑) C.11.07(↓) D.17.07(↑)。

10. 在位移法中，将铰接端的角位移，滑动支撑端的线位移作为基本未知量：( C )A,绝对不可； B.一定条件下可以；F P20 kN15.85C.可以，但不必；D.必须。

11.图示体系为：( C )A. 几何不变无多余约束B. 几何不变有多余约束C. 几何常变D. 几何瞬变12.静定结构在温度变化作用下 （B ） A 不产生变形也不产生内力； B. 产生变形但不产生内力； C. 即产生变形也产生内力； D. 产生内力但不产生变形。

结构力学期末考试b卷试题及答案一、选择题（每题2分，共20分）1. 梁的弯矩图在支座处的弯矩值通常为：A. 零B. 无穷大C. 正值D. 负值答案：A2. 静定结构在受到外力作用下，其内力与位移的关系是：A. 线性关系B. 非线性关系C. 无关系D. 依赖于材料性质答案：A3. 悬臂梁在自由端受到向下的集中力作用时，其弯矩图的形状为：A. 直线B. 曲线C. 抛物线D. 折线答案：C4. 简支梁在跨中受到向下的集中力作用时，其弯矩图的形状为：A. 直线B. 曲线C. 抛物线D. 折线答案：C5. 梁的剪力图在集中力作用点处的剪力值通常为：A. 零B. 无穷大C. 正值D. 负值答案：C6. 梁的剪力图在支座处的剪力值通常为：A. 零B. 无穷大C. 正值D. 负值答案：C7. 梁的剪力图在集中力作用点处的剪力值与弯矩图的关系是：A. 正相关B. 负相关C. 无关系D. 依赖于力的方向答案：D8. 简支梁在跨中受到向下的集中力作用时，其剪力图的形状为：A. 直线B. 曲线C. 抛物线D. 折线答案：A9. 对于静定梁，其位移与外力的关系是：A. 线性关系B. 非线性关系C. 无关系D. 依赖于材料性质答案：A10. 悬臂梁在自由端受到向下的集中力作用时，其位移图的形状为：A. 直线B. 曲线C. 抛物线D. 折线答案：B二、填空题（每题2分，共20分）1. 在结构力学中，_________ 指的是结构在受到外力作用下不发生变形的能力。

答案：刚度2. 梁的弯矩图是表示梁在_________ 方向上的内力分布情况。

答案：垂直3. 简支梁在跨中受到向下的集中力作用时，其弯矩的最大值为_________。

答案：集中力乘以距离支座的距离4. 悬臂梁在自由端受到向下的集中力作用时，其剪力的最大值为_________。

答案：集中力5. 梁的剪力图是表示梁在_________ 方向上的内力分布情况。

答案：水平6. 在结构力学中，_________ 指的是结构在受到外力作用下发生变形的能力。

结构力学考试题及答案一、选择题1. 结构力学中，下列哪项不是结构的基本概念？A. 结构的刚度B. 结构的稳定性C. 结构的强度D. 结构的美观性答案：D2. 简支梁受均布荷载作用时，最大弯矩出现在：A. 跨中B. 支点处C. 任意截面D. 四分之三跨长处答案：A3. 在结构力学中，剪力和弯矩的方向约定为：A. 剪力向上为正，弯矩顺时针为正B. 剪力向下为正，弯矩逆时针为正C. 剪力向上为正，弯矩逆时针为正D. 剪力向下为正，弯矩顺时针为正答案：B4. 确定结构的内力分布情况通常采用的方法是：A. 能量法B. 虚功原理C. 弯矩分配法D. 刚度法答案：D5. 连续梁与简支梁相比，其特点是：A. 刚度更高B. 跨越能力更强C. 造价更低D. 所有上述选项答案：D二、填空题1. 结构力学中的__________是指结构在荷载作用下不发生位移的能力。

答案：刚度2. 结构的__________是指结构在荷载作用下不发生翻转的能力。

答案：稳定性3. 在进行结构分析时，通常首先需要确定结构的__________和反力。

答案：内力4. 结构力学中，__________是指构件截面上所有外力的集合效果。

答案：截面剪力5. 对于简支梁，当荷载作用在离支点一定距离处时，该点处的弯矩可以通过__________计算得出。

答案：剪力乘以距离三、简答题1. 请简述结构力学中的虚功原理及其应用。

答：虚功原理是指在一个平衡系统中，任何微小的位移或变形所对应的虚功等于该系统内力对该变形所做的功。

这个原理在结构力学中用于分析静不定结构，通过假设结构的位移或变形，计算出相应的虚功，然后根据虚功原理建立平衡方程，求解未知的反力或内力。

2. 描述简支梁受集中荷载作用时的弯矩图和剪力图。

答：简支梁受集中荷载作用时，弯矩图在荷载作用点会出现一个突变，即弯矩值突然增大到最大值，然后随着距离的增加逐渐减小回到零。

剪力图则显示在荷载作用点两侧的剪力值相反，一边为正值，另一边为负值，且随着距离的增加，剪力值逐渐减小到零。

5、对结构进行自由振动分析时，求（）要考虑阻尼的影响。

问题反馈【教师释疑】正确答案：【计算自由振动的振幅要考虑阻尼的影响。

】1、对图示体系进行几何组成分析.答题说明：简单给出分析过程。

最后给出结论。

问题反馈【教师释疑】正确答案：【去除基础，再去除二元体后，小三角形、大三角形用三根链杆相连，故体系为无多余约束的几何不变体系。

】2、试对图示体系进行几何构造分析。

答题说明：简单给出分析过程。

最后给出结论。

问题反馈【教师释疑】正确答案：【先去掉基础在分析上部体系，上部体系为两刚片用一个铰一根杆相连，故该体系为无多余约束的几何不变体系。

】3、对图示体系进行几何组成分析。

答题说明：简单给出分析过程。

最后给出结论。

问题反馈【教师释疑】正确答案：【依次去除二元体A、B、C、D、E、F、G后剩下大地，故该体系为无多余约束的几何不变体系。

】4、试对图示体系进行几何构造分析。

问题反馈【教师释疑】正确答案：【依次去除二元体DGF,FHE,DFE,ADC,CEB后，B点少一个约束。

该体系为有一个自由度的几何常变体系】1、找出图示桁架中的零杆。

答题说明：按你的分析结果，给出零杆总数和零杆编号（以两端结点编号表示）。

问题反馈【教师释疑】正确答案：【 23、34、49、89、59、96、65、57共8根零杆。

】2、找出图示桁架中的零杆。

答题说明：按你的分析结果，给出零杆总数和零杆编号（以两端结点编号表示）。

问题反馈【教师释疑】正确答案：【 13、12、27、25、56、64、67杆为零杆。

共7根零杆。

】3、找出图示桁架中的零杆。

答题说明：按你的分析结果，给出零杆总数和零杆编号（以两端结点编号表示）。

问题反馈【教师释疑】正确答案：【 EA、EB、AF、AC、BG、GD共有6根零杆。

】1、图乘法的应用条件是什么？问题反馈【教师释疑】正确答案：【图乘法的应用条件：1）杆轴线为直线，2）杆端的EI为常数3）MP和M图中至少有一个为直线图形。

结构力学试题一、选择题1. 结构力学中，关于静定结构的说法正确的是：A. 静定结构在受到外力作用时，会产生位移。

B. 静定结构在外力作用下，其内部的反力和内力不会改变。

C. 静定结构的支座数和约束反力数之和等于其未知反力和内力的总数。

D. 静定结构在任何情况下都不会产生振动。

答案：C2. 在结构力学中，关于材料力学性质的描述，以下哪项是错误的？A. 弹性是指材料在受力后能完全恢复原状的特性。

B. 塑性是指材料在受力后产生永久变形的特性。

C. 硬度是指材料抵抗外物硬压入其表面的能力。

D. 韧性是指材料在受力时不易断裂的特性。

答案：D（韧性是指材料在受力时能承受较大的塑性变形而不致断裂的特性。

）3. 以下哪种情况下，结构的稳定性最好？A. 结构在受到轻微扰动后能自动恢复到初始平衡位置。

B. 结构在受到较大扰动后能自动恢复到初始平衡位置。

C. 结构在受到轻微扰动后会产生较大的位移，但不会失稳。

D. 结构在受到较大扰动后会产生较大的位移，并且可能失稳。

答案：A二、填空题1. 结构力学中的__________是指结构在受到外力作用下，不发生任何变形和位移，且内部没有应力产生的状态。

答案：静定状态2. 在结构力学分析中，__________是用来描述结构在外力作用下抵抗变形的能力的物理量。

答案：刚度3. 结构的__________是指结构在受到外力作用后，能够抵抗失稳和倒塌的能力。

答案：稳定性三、简答题1. 请简述结构力学中的弯矩和剪力的区别。

答：弯矩是作用在结构上的力矩，它会导致结构产生弯曲变形。

剪力则是作用在结构上的垂直力，它会导致结构产生剪切变形。

弯矩和剪力都是内力的组成部分，但作用效果和影响的结构部位不同。

2. 描述静定结构和超静定结构的主要区别。

答：静定结构是指支座数和约束反力数之和等于其未知反力和内力的总数的结构，这种结构在受到外力作用时，不会有多余的未知量，因此称为静定。

超静定结构则是指支座数和约束反力数之和多于未知反力和内力总数的结构，这种结构需要通过特定的方法（如位移法、力法等）来求解。

自考结构力学考试题及答案一、选择题（每题2分，共10分）1. 在结构力学中，以下哪项不是结构分析的基本假设？A. 平衡假设B. 连续性假设C. 均匀性假设D. 材料的各向同性假设答案：D2. 根据弯矩和剪力的关系，以下哪项是正确的？A. 弯矩图是剪力图的积分B. 剪力图是弯矩图的微分C. 弯矩图是剪力图的微分D. 剪力图是弯矩图的积分答案：A3. 在静定结构中，以下哪项是正确的？A. 静定结构的反力数量少于未知数B. 静定结构的反力数量等于未知数C. 静定结构的反力数量多于未知数D. 静定结构的反力数量与未知数无关答案：B4. 以下哪种方法不能用于求解超静定结构？A. 力法B. 位移法C. 弯矩分配法D. 材料力学方法答案：D5. 在结构力学中，支座反力的作用点通常如何确定？A. 任意选择B. 必须在支座上C. 必须在结构上D. 必须在反力作用线上答案：B二、简答题（每题5分，共20分）1. 简述结构力学中静定和超静定结构的区别。

答案：静定结构是指仅利用静力学方程就能完全确定其内力和反力的结构，而超静定结构则需要利用材料力学、几何学和物理方程等额外的信息才能确定其内力和反力。

2. 解释什么是弯矩和剪力，它们在结构分析中的作用是什么？答案：弯矩是力对物体产生旋转效果的量度，通常表示为力乘以力臂的长度。

剪力是垂直于截面的力，它试图使截面错开。

在结构分析中，弯矩和剪力是决定结构构件变形和应力分布的关键因素。

3. 描述力法和位移法在求解超静定结构时的基本步骤。

答案：力法首先设定多余未知力，然后通过静力学方程求解这些力，最后利用这些力计算结构的内力和反力。

位移法则是通过设定结构的位移，利用位移与内力之间的关系求解结构的内力。

4. 什么是结构的自由度？它与结构的静定性和超静定性有何关系？答案：结构的自由度是指结构在空间中可以独立运动的方向数。

静定结构的自由度等于零，即结构的独立运动方式可以通过静力学方程完全确定。

结构力学考试题及答案一、选择题1. 结构力学中，关于静定结构的表述，以下哪项是正确的？A. 静定结构的反力和内力可以通过平衡方程直接计算得出。

B. 静定结构在受载后只会产生弹性变形。

C. 静定结构的变形与载荷无关。

D. 静定结构的内力分布不受载荷位置的影响。

答案：A2. 在结构力学中，关于超静定结构的下列说法中，哪一项是错误的？A. 超静定结构的反力和内力不能仅通过平衡方程计算得出。

B. 超静定结构的内力计算需要考虑结构的几何和材料特性。

C. 超静定结构在受载后，除了弹性变形外，还可能产生塑性变形。

D. 超静定结构的内力分布与载荷位置无关。

答案：D3. 以下哪种方法不适用于求解超静定结构的内力？A. 位移法B. 力法C. 能量法D. 随机法答案：D4. 在结构力学中，剪力图和弯矩图是用来表示什么的？A. 结构的几何形状B. 结构的受力状况C. 材料的力学性能D. 结构的稳定性答案：B5. 根据欧拉-伯努利梁理论，梁的弯曲变形主要取决于哪些因素？A. 梁的长度和截面形状B. 梁的材料弹性模量和截面惯性矩C. 载荷的大小和作用位置D. 梁的支撑条件和边界约束答案：B二、填空题1. 结构力学中的__________定理指出，任何结构在受到外部载荷作用下，其变形和内力仅取决于载荷和边界条件，与结构的初始几何形状无关。

答案：虚功2. 在进行结构分析时，__________是用来描述结构在受到横向载荷作用时，抵抗弯曲变形的能力的物理量。

答案：截面模量3. 当一个结构的某一部分被移除后，如果剩余部分仍然保持稳定，那么这个结构是__________的。

答案：超静定4. 在结构力学中，__________是指结构在受到载荷作用后，其变形与载荷成正比的假设。

答案：线性弹性5. 根据__________原理，结构的变形能量等于外部载荷所做的功。

答案：能量守恒三、简答题1. 简述静定结构和超静定结构的区别。

静定结构是指在给定的支撑条件下，结构的反力和内力可以通过平衡方程直接计算得出的结构。

结构力学试题及答案一、选择题1. 结构力学是研究哪个方面的力学？a) 材料力学b) 结构系统c) 动力学d) 热力学答案：b) 结构系统2. 在结构力学中，静力学主要关注哪个方面的力学？a) 动力学b) 运动学c) 静力学d) 热力学答案：c) 静力学3. 在结构力学中，弹性力学主要研究什么？a) 金属的力学性质b) 结构系统的动态响应c) 物体的形变和变形d) 材料的热力学性质答案：c) 物体的形变和变形4. 下面哪个是结构力学中常用的描述物体形变的参数？a) 质量b) 体积c) 长度d) 面积答案：c) 长度5. 结构力学中的受力分析主要用到哪个定律？a) 牛顿第一定律b) 牛顿第二定律c) 牛顿第三定律d) 牛顿万有引力定律答案：b) 牛顿第二定律二、计算题1. 下图所示的结构系统，求杆AC的受力情况。

（插入结构图）答案：根据静力平衡条件，杆AC上的受力平衡，可得：ΣF_x = 0: -F_AC + F_BC = 0ΣF_y = 0: F_AC + F_AD - F_BE = 0解方程得: F_AC = F_BC = F_BE - F_AD2. 已知某杆件的长度为L，材料弹性模量为E，横截面积为A，受力情况如下图所示，求该杆件的应变。

（插入受力图）答案：根据材料的胡克定律，应变ε等于应力σ除以杨氏模量E，即ε = σ / E。

由受力图可知，该杆件受到纵向拉力P，横截面积为A，因此应力σ等于P除以A，所以应变ε = P / (E * A)。

三、解答题1. 简要描述刚体和弹性体的区别。

答案：刚体是指在受力作用下形状和大小不会发生显著变化的物体，它的内部不会发生相对位移。

刚体的形变主要是由于刚体整体的平移或转动引起的。

而弹性体是指在受力作用下会发生形变，但在去除外力后能够恢复到原来形状的物体。

弹性体的形变主要是由于物体内部分子间相对位移引起的。

2. 简要解释结构力学中的静力平衡条件。

答案：结构力学中的静力平衡条件是指一个结构系统中，各个部分受力相互平衡，不会产生任何形状和大小的变化。

结构力学试题及答案一、选择题1. 以下哪种情况下，梁的弯矩图不会发生突变？A. 集中力作用点B. 集中力偶作用点C. 铰链反作用力作用点D. 悬挂点答案：C2. 连续梁与简支梁相比，其特点是：A. 刚度更大B. 弯矩分布更均匀C. 受力更为复杂D. 所有上述选项答案：D3. 在结构力学中，剪力和弯矩的关系是：A. 剪力的积分得到弯矩B. 弯矩的微分得到剪力C. 剪力和弯矩相互独立D. 剪力是弯矩的函数答案：B4. 确定结构的稳定性通常需要考虑哪些因素？A. 材料性质B. 几何形状C. 载荷大小D. 所有上述选项答案：D5. 动态荷载对结构的影响主要体现在：A. 引起结构振动B. 改变结构的应力分布C. 影响结构的使用寿命D. 所有上述选项答案：D二、填空题1. 在结构力学中，________是用来描述梁在受到载荷时抵抗弯曲变形的能力的物理量。

答案：抗弯刚度2. 当一个结构体系受到外部载荷作用时，其内部会产生两种基本类型的内力：________和________。

答案：轴力；剪力3. 在进行结构分析时，通常需要考虑材料的________和________两种力学行为。

答案：弹性；塑性4. 结构的静定性分析主要依赖于________原理和________原理。

答案：平衡；兼容性5. 对于简支梁，其最大弯矩出现在________。

答案：跨中的支点附近三、简答题1. 请简述梁的弯曲变形特点及其影响因素。

答：梁的弯曲变形是指在梁受到横向载荷作用时，梁身产生弯曲的现象。

其特点是梁的变形曲线通常呈抛物线形状，且在支点附近变形最小，在跨中附近变形最大。

影响因素包括载荷大小、梁的长度、截面形状、材料的弹性模量等。

2. 描述剪力图和弯矩图的基本绘制步骤。

答：剪力图和弯矩图的绘制步骤通常包括：确定梁的支撑条件和载荷分布；根据梁的受力情况，计算各段梁的剪力和弯矩；根据计算结果，绘制剪力图和弯矩图。

剪力图表示沿梁长度方向剪力的变化情况，弯矩图表示弯矩随梁长度方向的变化情况。

结构力学考研试题及答案一、选择题1. 在结构力学中，下列哪项不是结构分析的基本假设？A. 平面杆件假设B. 刚体假设C. 弹性体假设D. 等截面假设答案：B2. 梁的剪力图和弯矩图分别反映了梁的哪些性质？A. 剪力图反映弯矩，弯矩图反映剪力B. 剪力图反映剪力，弯矩图反映弯矩C. 剪力图反映弯矩，弯矩图反映剪力D. 剪力图反映剪力，弯矩图反映剪力答案：B二、填空题1. 根据虚功原理，结构在外力作用下处于平衡状态时，外力所做的虚功等于______所做的虚功。

答案：结构2. 静定结构与超静定结构的主要区别在于______。

答案：静定次数三、简答题1. 简述结构力学中力的平衡条件。

答案：结构力学中力的平衡条件包括：所有外力的合力为零；所有外力的合力矩为零。

2. 描述梁的弯曲变形与哪些因素有关。

答案：梁的弯曲变形与梁的长度、截面形状、材料的弹性模量、载荷大小和分布以及支撑条件有关。

四、计算题1. 已知一根悬臂梁，长度为4米，梁的自重为5KN/m，梁端承受一个集中力P=20KN，试求梁端的弯矩和剪力。

答案：梁端弯矩为20KN*m，梁端剪力为20KN。

2. 考虑一个简支梁，跨度为6米，梁上均匀分布载荷q=2KN/m，求梁中点的弯矩和剪力。

答案：梁中点弯矩为12KN*m，梁中点剪力为6KN。

五、分析题1. 描述结构力学中静不定次数的计算方法。

答案：静不定次数等于结构自由度数减去独立平衡方程数。

对于平面结构，自由度数为3n-3m，其中n为节点数，m为支座数。

2. 分析在结构力学中，如何利用弯矩图来确定梁的受力情况。

答案：通过绘制弯矩图，可以直观地观察到梁在不同位置的弯矩大小和方向，从而判断梁的受力情况。

弯矩图的正负号表示梁的受拉和受压区域，而弯矩图的形状则反映了梁的变形情况。
