产品焊接标准试件、工作试件工艺评定控制程序2

For personal use only in study and research; not for commercialuse焊接工艺评定试验试样取样通用工艺规程1主题内容与适应范围1.1 本规程规定了钢制焊接压力容器焊接工艺评定试验试样加工方法和要求。

1.2 本规程适用于本公司钢制压力容器焊接工艺评定。

2 总则2.1 焊接责任工程师应根据公司需要确定焊接工艺评定项目。

2.2 焊接工艺评定所用设备、仪表应处于正常工作状态，钢材、焊接材料必须符合相应标准，并由本公司技能熟练的焊工使用本公司焊接设备焊接试板。

3 试样制备3.1 试样取样及尺寸、要求图3-1a) 所有切口不得用剪板机剪切b) 所有棱角都应倒成R2圆角（除焊缝外）；c) 在所有试样端头打上钢印；d) 所有试样表面不得有碰伤；e) 试样数量：5件。

3.2 试样取样位置，试样取样位置见图3-2。

（c）取纵向弯曲试样时图3-2 板材取样位置图（续完）试样要求a) 试件角变形超过3°时，应在无损检测前进行冷校平。

b) 试件经外观检查和无损检测合格后，允许避开缺陷取样。

c) 力学性能试样应以机械法去除焊缝余高，使之与母材平齐。

d) 应在试样端头和剩余试件的先焊面打上钢印标记。

3.2.2 管材取样管材对接焊缝试件取样位置见图3-3。

试样要求管材对接焊缝的试样要求按本规程的表3-1(a) 拉力试样为整管时弯曲试样位置图3-3 管材取样位置图（未完）(b)不要求冲击试验时(c) 要求冲击试验时1—拉力试样； 2—面弯试样； 3—背弯试样； 4—侧弯试样；5—冲击试样；③⑥⑨12—钟点记号，为水平固定位置焊接时的定位标记。

图3-3 管材取样位置图（续完）3.2.3 板材角焊缝取样板材角焊缝取样位置见图3-4。

取样要求a) 试件两端各舍去20mm，然后沿试样横向等分切取5个试样；b) 每个试样棱角（除焊缝外）都倒成R2圆角；c) 每块试样端部打上钢印；d) 试样数量：5件。

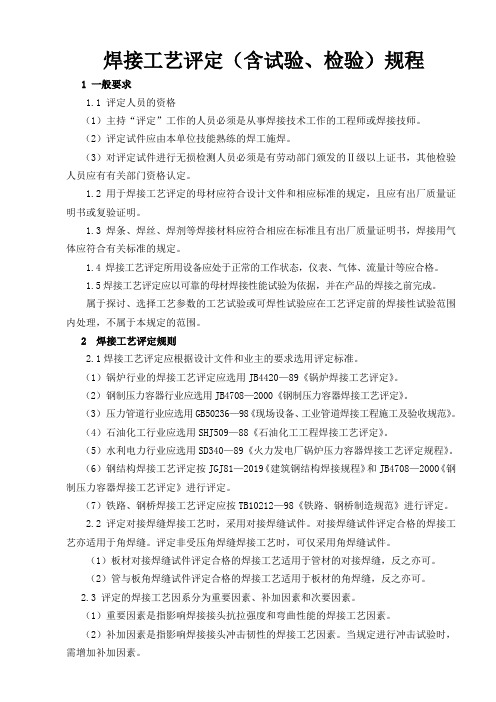

焊接工艺评定（含试验、检验）规程1 一般要求1.1 评定人员的资格（1）主持“评定”工作的人员必须是从事焊接技术工作的工程师或焊接技师。

（2）评定试件应由本单位技能熟练的焊工施焊。

（3）对评定试件进行无损检测人员必须是有劳动部门颁发的Ⅱ级以上证书，其他检验人员应有有关部门资格认定。

1.2用于焊接工艺评定的母材应符合设计文件和相应标准的规定，且应有出厂质量证明书或复验证明。

1.3焊条、焊丝、焊剂等焊接材料应符合相应在标准且有出厂质量证明书，焊接用气体应符合有关标准的规定。

1.4 焊接工艺评定所用设备应处于正常的工作状态，仪表、气体、流量计等应合格。

1.5焊接工艺评定应以可靠的母材焊接性能试验为依据，并在产品的焊接之前完成。

属于探讨、选择工艺参数的工艺试验或可焊性试验应在工艺评定前的焊接性试验范围内处理，不属于本规定的范围。

2 焊接工艺评定规则2.1焊接工艺评定应根据设计文件和业主的要求选用评定标准。

（1）锅炉行业的焊接工艺评定应选用JB4420—89《锅炉焊接工艺评定》。

（2）钢制压力容器行业应选用JB4708—2000《钢制压力容器焊接工艺评定》。

（3）压力管道行业应选用GB50236—98《现场设备、工业管道焊接工程施工及验收规范》。

（4）石油化工行业应选用SHJ509—88《石油化工工程焊接工艺评定》。

（5）水利电力行业应选用SD340—89《火力发电厂锅炉压力容器焊接工艺评定规程》。

（6）钢结构焊接工艺评定按JGJ81—2019《建筑钢结构焊接规程》和JB4708—2000《钢制压力容器焊接工艺评定》进行评定。

（7）铁路、钢桥焊接工艺评定应按TB10212—98《铁路、钢桥制造规范》进行评定。

2.2评定对接焊缝焊接工艺时，采用对接焊缝试件。

对接焊缝试件评定合格的焊接工艺亦适用于角焊缝。

评定非受压角焊缝焊接工艺时，可仅采用角焊缝试件。

（1）板材对接焊缝试件评定合格的焊接工艺适用于管材的对接焊缝，反之亦可。

焊接工艺评定试验指导规程编制：审核：批准：杭州龙云水利机械制造有限公司2019-02-101、目的为保证用于产品制造使用的材料连接方法、填充材料、焊接工艺使产品的接头具有与应用要求相应的力学性能，从而使产品具有相应的使用性能。

2、适用范围适用于公司在生产经营范围内生产的钢铁金属以及有色金属产品。

焊接方法包括钨极氩弧焊（GTAW）、气体保护焊（GMAW/FCAW）、手工电弧焊（SMAW），并且主要是试件（和产品）为管+管和板+板对接坡口焊接、管+板角接的焊缝/焊接接头和堆焊焊道。

本程序以ASME IX、ASME VIII-1为基准。

3、评定的一般程序在掌握材料的焊接性后，拟定焊接工艺规程（WPS），施焊试件，制取试样，检查试样，进行性能试验，鉴定焊接接头或堆焊是否具有所要求性能，提出焊接工艺评定报告（PQR），根据实际焊接记录和PQR修订WPS，对拟定的焊接工艺规程是否评定合格和覆盖范围作出结论。

4、一般规定一般采用对接坡口试验来覆盖母材的缺陷修复、焊接缺陷的修复以及尺寸的修复，但是对于一些塑性差而无弯曲试验要求且有硬度要求的母材，焊接工艺评定采用耐磨堆焊的规范来进行评定试验。

5、特殊要求1）焊接工艺规程WPS：内容至少应该包括应用于该材料所使用的焊接方法所规定的重要变素和部分必须的非重要变素；当有缺口韧性评定要求时，附加重要变素便成为新的重要变素，也必须在WPS 中列出；2）试板焊接：严格按照WPS规定进行，由本单位的熟练焊工使用本单位的焊接设备施焊，并由国际焊接工程师（IWE）监督见证。

3）焊接工艺评定记录PQR：PQR是在试件评定期间产生的记录文件，也包括试件的试验结果；PQR应通过签字、盖章或质量管理体系规定的方式进行签证。

注. 1. 完整工艺评定报告资料应至少包括：a. 焊接工艺规程WPS；b. 焊接工艺评定报告PQR；c. 焊接记录；d. 母材和填充材料的质保证书；e. 无损检测报告f. 热处理报告（或曲线）；g. 力学试验报告（如拉伸、弯曲、冲击、落锤、侧向膨胀量）；h. 其他要求的报告（如铁素体含量、硬度、熔覆金属化学成分、晶间腐蚀、高温拉伸）；6、公司责任1）焊接接头的完成人员必须是公司的直接雇员或签约的材料连接服务的雇佣人员，所用焊接设备也必须是本单位所有设备，这些人员和设备在试板焊接期间必须在公司的监督和控制下。

焊接质量控制程序1 总则根据GB/T19000:ISO9000系列标准的有关原则和相关法规、标准、规范的要求，对压力容器的焊接工艺评定、焊工、焊接材料、焊接设备、焊接管理、焊缝返修、产品检查试件等工作程序、职责权限等作出规定，以保证压力容器的焊接质量。

2 焊接工艺评定2.1焊接责任人员进行专业审图后，根据设计图纸和《压力容器安全技术监察规程》的要求，编制需要进行焊接工艺评定的WPS，经TKA焊接责任工程师审核后报TKA质保责任工程师批准。

2.2 WPS的焊接工艺评定工作由焊接责任人员负责。

焊接责任人员应按WPS中的焊接工艺参数要求指导技术熟练的TKA焊工焊接评定试件并办理委托，按《无损检测质量控制程序（TKA-Ⅲ-MD-008）》和《检验试验程序（TKA-Ⅱ-PD-024）》的有关规定对评定试件进行无损检测及理化试验。

评定试验结束后应将测试数据、无损检测及理化试验结果准确记录于PQR中。

2.3焊接责任人员根据PQR记录、按《压力容器安全技术监察规程》或设计图样特殊要求进行评定。

并将评定后的PQR连同试件及焊材的质量证明书、焊接记录、热处理记录、无损检验报告和理化试验报告等汇编成册，经TKA焊接责任工程师审核后，报TKA质保责任工程师批准。

2.4经批准的PQR原件由制造部存档管理，经PQR验证合格的WPS在TKA范围内通用，改变附加因素而增加的试验数据，可对PQR进行补充，但需按2.3重新批准。

2.5制造部每年根据经批准的PQR发布增补《焊接工艺评定汇编》，焊接责任人员根据《焊接工艺评定汇编》选择压力容器制造所需的焊接工艺评定。

3 焊工管理3.1从事压力容器焊接的焊工，必须按国家质量监督检验检疫总局颁布的《锅炉压力容器压力管道焊工考试规则》的规定考试合格并取得和施焊相应的焊接资格后，才能从事相应资格的焊接工作。

3.2焊工的培训、考试、评定、合格证办理、到期复试、免试及资格管理等工作应符合并执行TKA的有关规定。

焊接工艺评定规程一、目的及范围本工艺评定规程的目的是确保焊接工艺能够满足设定的技术要求，并能够保证焊接件的质量和性能符合规定标准。

本规程适用于所有焊接工艺的评定。

二、评定内容1. 工艺参数评定：对焊接工艺中的主要参数进行评定，包括焊接电流、焊接电压、焊接速度等。

评定时可以采用焊接试件进行实际焊接，也可以通过理论计算和模拟仿真进行评定。

2. 焊接设备评定：对使用的焊接设备进行评定，包括设备的类型、性能参数、稳定性等。

评定时可以通过对设备进行检测、测试和校准等方式进行评定。

3. 焊接材料评定：对使用的焊接材料进行评定，包括焊接材料的类型、品牌、规格、质量等。

评定时可以通过对材料进行检测、试验等方式进行评定。

4. 操作工评定：对从事焊接工作的操作工进行评定，包括技术水平、操作能力、知识掌握等。

评定时可以通过技能考核、岗位培训、操作规程执行情况等方式进行评定。

三、评定方法1. 参数评定可以采用实际焊接试件进行，按照要求进行焊接操作，然后对焊缝质量进行检测和评估。

2. 设备评定可以通过设备检测、测试和校准等方式进行，确保设备性能符合要求，工作稳定可靠。

3. 材料评定可以通过材料检测、试验等方式进行，确保材料质量符合要求。

4. 操作工评定可以通过技能考核、岗位培训、操作规程执行情况等方式进行，确保操作工具备必要的技能和知识。

四、评定结果与记录1. 根据评定结果确定是否符合要求，如符合要求则进行工艺认定，如不符合要求则进行调整或重新评定。

2. 对评定过程中的参数、设备、材料和操作工进行记录，包括评定方法、结果、评定人员等。

3. 对通过评定的工艺进行归档，作为后续焊接生产的依据。

五、评定的频率和周期1. 工艺参数评定一般应在设定焊接工艺后进行，对于每种焊接工艺至少评定一次。

2. 设备评定应在设备调试和采购后进行，对于每台设备至少评定一次。

3. 材料评定应在采购后或更换品牌和规格时进行，对于每种材料至少评定一次。

焊接控制程序10.1目的锅炉产品制造的焊接在受控条件下进行，确保焊接质量符合规定要求。

10.2范围适用于锅炉产品制造中对焊工、焊接工艺及工艺评定、焊接材料、产品施焊、焊接试板、焊缝返修、焊接设备的控制和管理。

10.3职责1、焊接责任人负责焊接过程的控制和管理。

批准焊接工艺指令卡，审核焊接工艺评定报告。

2、焊接工艺人员编制焊接工艺文件，填写焊接工艺指令卡。

3、各锅炉产品受压元件制造的实施部门负责焊接管理。

10.4程序10.4．1焊接材料控制1、材料的采购、验收、入库、标识、复验执行《采购和材料控制程序》规定。

2、设立焊材一级库和二级库，焊接责任师指定专人负责库房管理。

执行《焊接材料管理制度》。

3、焊材库房应配备除湿调和，保持干燥、通风良好，相对湿度不得大于69％。

焊材保管员应认真做好库房环境条件记录。

4、焊条必须放在有仓板的货台上，要求货台距地面大于100mm，距离墙壁大于200mm以上，并分类码放，挂牌标识。

10.4.2焊工管理1、焊接责任人负责焊工培训管理，组织联系焊工按照《锅炉压力容器压力管道焊工考试与管理规则》进行考试，取得焊工合格证后者允许在有效期间担任合格项目范围内的焊接工作。

2、焊工管理的具体实施细则执行《焊工管理制度》。

3、焊接责任负责制定确保合格焊工从事受压元件焊接工作的措施，负责建立“受压元件施焊焊工明细表”和焊工档案。

10.4.3产品施焊管理。

1、锅炉受压元件的施焊由经锅炉压力容器压力管道焊工考试委员会考核合格并持证的焊工完成。

焊工只能担任考试合格项目内的操作并接受质检员和监检机构人员的监督检查。

2、焊工施焊时应按《通用焊接工艺卡》和《焊接工艺指令卡》的要求进行，为保证焊接工艺的正确执行，焊接工艺人员应向施焊焊工进行焊接工艺技术交底。

检验人员应对主要焊缝施焊操作时的过程参数进行监督并填写“施焊及焊缝外观检查记录”。

施焊操作时的过程参数进行监督并填写“施焊及焊缝外观检查记录”。

焊接工艺评定规定GHTB/1 本规定适用于低碳钢、低合金钢、不锈钢、铝及铝合金制压力容器的焊接工艺评定试验，以及特殊要求的焊接工艺评定试验按焊接工艺评定说明书进行。

2 焊接工艺评定程序2.1 焊接工艺人员仔细检查图纸，凡属下列情况之一者，在定工艺之前先做焊接工艺评定：2.1.1 改变焊接方法2.1.2 改变焊后热处理类别2.1.3 改变其他任何一个重要元素（母材及焊材、焊接位置、焊接参数等）2.2 焊接艺评定之前先做钢材可焊性试验。

可先用碳当量法或小铁研法或环形嵌块法等。

2.3 根据可焊性试验结果拟定焊接工艺评定说明书，按《钢制压力容器焊接工艺评定》施焊试件、检验试件及试样，提出焊接工艺评定报告。

3 焊接工艺评定注意事项：3.1 应有本公司技能熟练焊工操作焊接试件。

3.2 试验所用设备、仪表应处于正常工作状态。

3.3 试验所用钢材、焊材都必须有质量合格证明书并符合相应标准。

3.4 做完试验的试样由焊接实验室栓签保存。

GHTB/压力容器产品焊接试板管理规定1、总则1.1产品带焊接试板的范围和数量按GB150-89和《容规》的有关规定执行。

1.2 产品试板的图纸工艺与产品所属零部件的图纸工艺一起下达并编入产品零件明细表中。

1.3 纵缝试板要焊在纵焊，延长部位与纵焊缝同时焊出。

焊后经检查员检查后切下检验。

环缝试板须卷成与产品直径相同的弧板。

2、试板准备2.1产品试板材质应与产品同一牌号、同一炉批号、统一复验号。

2.2下料时应做标记移植。

3、产品试板焊接与检验3.1试板应由焊接产品的焊工采用与施焊产品相同的焊接工艺焊接。

焊后打焊工和检查员的代号钢印。

3.2要求热处理的压力容器受压元件，其产品焊接试板应与其同炉热处理。

3.3产品焊接试板应经外观检查合格，质量符合“容技规”第65条规定。

3.4产品焊接试板应经X射线探伤，评定标准与所代表的产品一致，并做出评定报告。

3.5应在产品试板的合格部位切取试样。

如果产品试板的焊缝不合格，允许按产品的返修焊接工艺进行返修，返修后从做射线探伤检验。
