九年级物理第十八章第一节电功练习

九年级物理全册第十八章《电功率》练习题-人教版（含答案）专项一与电功率相关的动态电路分析1. 如图所示,电源电压保持不变,闭合开关S1和S2,灯L正常发光,则断开开关S2时( )A.电流表示数变大,灯L变亮B.电压表示数变大,灯L的实际功率变小C.电流表示数变小,灯L仍然正常发光D.电压表示数不变,电路的总功率变大2. 如图所示电路,电源电压不变,滑动变阻器的滑片移至最大阻值处,闭合开关,电流表接入电路,电示数为0.1 A,小灯泡的功率为0.3 W.移动滑片,将滑动变阻器最大阻值的13流表示数为0.2 A,小灯泡恰好正常发光,且小灯泡的功率为1 W.下列计算结果错误的是( )A.电源电压为9 VB.小灯泡正常发光时电阻为25 ΩC.滑动变阻器的最大阻值为60 ΩD.小灯泡正常发光时,滑动变阻器的功率为4 W3. 如图所示,电源电压一定,闭合S,滑动变阻器的滑片向右移动的过程中,以下说法正确的是 ( )A.电路的总功率变大,电压表示数变大B.电流表示数变小,电路的总功率变小C.滑动变阻器接入电路中的电阻变小D.电流表示数变大,电压表示数变小4. 如图所示,电源电压恒定,R0为定值电阻,闭合开关S1、S2后,将滑片P逐渐滑动到变阻器中央.电流表A和A1的示数分别用I和I1表示,电压表V的示数用U表示,当滑片P向右移动时,下列判断正确的是 ()A.I1的数值变小,U的数值变大B.I-I1的数值不变的数值变大C.UI−I1D.UI的数值变大5. [多选]如图是检测酒精浓度的测试仪原理图,图中电源电压恒定为8 V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小.当酒精气体浓度为0时,R2=60 Ω, 此时电压表示数为2 V.以下说法正确的是 ()A.酒精气体浓度越大,电路的总功率越小B.定值电阻R1的阻值为20 ΩC.酒精气体浓度为0时,电路的总功率为0.6 WD.当电流表示数为0.2 A时,酒精气体传感器的电功率为0.8 W专项二与电功率相关的图像问题类型1 灯泡电阻类1. 把标有“6 V 3 W”的小灯泡与一只阻值为8 Ω 的电阻R并联接在电压为4 V的电路中,如图甲所示,通过小灯泡的电流与其两端电压的关系如图乙所示.则整个电路消耗的功率为 ( )A.3 WB.3.3 WC.3.6 WD.5 W2. [2021昆明中考]如图甲所示的电路中,电源电压为3 V且恒定不变,小灯泡的额定电压为2.5 V,图乙是小灯泡的I-U图像.闭合开关S后,下列判断正确的是 ( )A.滑动变阻器的滑片P向左移动,灯泡变暗B.小灯泡的电阻不随温度的改变而改变C.滑动变阻器的滑片P向右移动,电压表的示数变小D.小灯泡正常发光时,滑动变阻器的功率是0.1 W类型2 定值电阻类3. [2021 武汉中考]将四个定值电阻a、b、c、d分别接入电路.测出相应的电阻两端的电压U和通过电阻的电流I,把测得的数据在坐标系中描点,如图所示.根据图中信息判断,下列说法正确的是()A.阻值相差最大的两个电阻是a和dB.阻值相差最小的两个电阻是b和cC.电功率相差最大的两个电阻是b和dD.电功率相差最小的两个电阻是a和d4. [2021 吉林中考]如图甲所示,小灯泡的额定电压为2.5 V,开关闭合后,小灯泡正常发光,图乙是通过定值电阻R和小灯泡L的电流与电压的关系图像,则小灯泡正常发光时的电流为 A;通电10 s,定值电阻R产生的热量为 J.类型3 变阻器类5. 如图甲所示的电路中,R1是定值电阻,电流表量程为0~0.6 A,图乙是电阻箱R2的电功率与其电阻大小变化关系的部分图像,则下列说法正确的是 ()A.电源电压为6 VB.R1的阻值为20 ΩC.R2能安全连入电路中的最小电阻值为10 ΩD.R2为20 Ω时,整个电路通电10 s耗电32 J6. [2021 南京中考]图甲所示电路中,电源电压不变,R1为定值电阻,R2为滑动变阻器,闭合开关,将R2的滑片从位置1移到位置2,根据两表示数作出的U-I图像如图乙中AB所示,其中A点的数据与滑片在位置1时对应.下列判断正确的是 ()A.电源电压为3 VB.滑片移动过程中,R2接入电路的阻值变大C.电阻R1的U-I图像一定与线段AB相交D.滑片移动过程中电路的总功率先变大后变小7. [多选]如图甲所示,电源电压U恒定,R0为定值电阻,R为滑动变阻器.闭合开关S,调节滑动变阻器的滑片P,两电压表V1、V2的示数随电流表示数变化的图像如图乙所示,则( )A.图乙中“ac”段表示电压表V2的示数随电流表示数变化的图像B.电源电压U=3.0 VC.定值电阻R0=24 ΩD.调节滑片P的过程中,滑动变阻器R的最大电功率为0.375 W类型4 敏感电阻类8. 如图甲所示是某电子秤的工作原理图,电子秤的显示器由量程为0~0.6 A的电流表改装而成,秤盘与压杆质量均忽略不计,电源电压为12 V,R0=20 Ω,如图乙所示是压力传感器R的阻值随所受压力F变化的关系图像.(g取10 N/kg)(1)定值电阻R0的作用是.(2)该电子秤显示0 N时,电路中的电流为多少?(3)压力传感器的功率达到最大时,被测物体的质量为多少?(4)使用过程中,电源电压会略微降低,在这种情况下,其他条件不变时,为使该电子秤的称量范围不变,应在电路的适当位置(填“串联”或“并联”)一个阻值合适的电阻,请简要说明理由:.参考答案专项一 与电功率相关的动态电路分析1.C 由电路图可知,闭合开关S 1和S 2时,定值电阻R 与灯泡L 并联,电压表测电源两端的电压,电流表测干路电流.当断开开关S 2时,电路为灯泡L 的简单电路,电压表测电源两端的电压,电流表测通过灯泡L 的电流,因电源电压保持不变,所以,电压表的示数不变,故B 错误;因并联电路中各支路独立工作、互不影响,所以,通过灯泡L 的电流不变,灯L 仍然正常发光,故A 错误;因并联电路中干路电流等于各支路电流之和,所以,电路的总电流变小,即电流表的示数变小,故C 正确;由P=UI 可知,电路的总功率减小,故D 错误.故选C.2.D 由题图可知,小灯泡与滑动变阻器串联,电压表测小灯泡两端的电压,电流表测电路的电流;滑动变阻器滑片移至最大阻值处,闭合开关,电流表示数为0.1 A,小灯泡的功率为0.3 W,由P=UI 可得,此时小灯泡两端的电压U 1=P 1I 1=0.3W0.1 A=3 V,则电源电压U =U 1+I 1×R滑=3 V+0.1 A×R 滑①;移动滑片,将滑动变阻器最大阻值的13接入电路时,电流表示数为0.2A,小灯泡恰好正常发光,功率为1 W,由P=UI 可得,此时小灯泡两端的电压U 2=P2I 2=1 W0.2 A =5 V,则电源电压U=U 2+I 2×13×R 滑=5 V+0.2 A×13R 滑②;联立①②解得,R 滑=60 Ω,U =9 V,A 、C 正确,不符合题意.由I=U R 可得,灯泡正常发光时的电阻R L =U 2I 2=5 V0.2 A =25 Ω,B 正确,不符合题意.小灯泡正常发光时,滑动变阻器两端的电压U 滑=U-U 2=9 V-5 V=4 V,则此时滑动变阻器的功率P 滑=U 滑I 滑=U 滑I 2=4 V×0.2 A=0.8 W,D 错误,符合题意. 3.B4.B 开关均闭合后,滑动变阻器和R 0并联,电压表测量电源电压,电流表A 1测量通过滑动变阻器的电流,电流表A 测量干路中的电流.当滑片P 向右移动时,滑动变阻器接入电路的电阻变大,电流表A 1的示数变小,但电压表示数不变,仍为电源电压,A 错误;I-I 1的数值为通过定值电阻R 0的电流,由于并联电路中各支路互不影响,故通过R 0的电流数值不变,B 项正确;UI−I 1为定值电阻R 0的阻值,数值不变,C 错误;I 1变小,则干路中的电流I 变小,故UI 的数值变小,D 错误.5.BD 由题图可知,R 1、R 2串联,电压表测R 1两端的电压,电流表测电路中的电流.酒精气体浓度越大,R 2的阻值越小,串联电路的总电阻越小,由欧姆定律知,电路中的电流越大,由P=UI 得,电路的总功率越大,A 错误;当酒精气体浓度为0时,R 2=60 Ω,此时电压表示数为U 1=2 V,根据串联电路的电压规律,可知R 2两端的电压为U 2=8 V -2 V =6 V,根据串联电路的分压规律R 1R 2=U 1U 2得,R 1=20 Ω,B 正确;酒精气体浓度为0时,此时电路中的总电阻为R=R1+R2=20 Ω+60 Ω=80 Ω,电路的总功率为P=U2R =(8V)280Ω=0.8 W,C错误;当电流表的示数为0.2 A时,酒精气体传感器接入电路的电阻R'2=UI -R1=8V0.2A-20 Ω=20 Ω,此时酒精气体传感器的电功率为P'=I2R'2=(0.2 A)2×20 Ω=0.8 W,D正确.专项二与电功率相关的图像问题1.C 由题图乙可知,当电压为4 V时,通过小灯泡的电流为I1=0.4 A;通过电阻R的电流I2=UR =4V8Ω=0.5 A,电路总电流I=I1+I2=0.4 A+0.5 A=0.9 A,则整个电路消耗的功率为P=UI=4V×0.9 A=3.6 W.2.D 由题图甲可知,闭合开关S后,灯泡L与变阻器R串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流.滑片P向左移动时,滑动变阻器接入电路的阻值变小,电路的总电阻变小,电路中的电流变大,灯泡的实际功率变大,灯泡变亮,故A错误;由于小灯泡的I-U图像不是一条过原点的直线,即通过小灯泡的电流与小灯泡两端的电压不成正比,故小灯泡的电阻随温度的变化而变化,故B错误;滑片P向右移动时,滑动变阻器接入电路的阻值变大,根据串联电路的分压规律可知,滑动变阻器两端电压变大,即电压表示数变大,故C错误;当小灯泡两端的电压U L=2.5 V时,小灯泡正常发光,由图像可知小灯泡的额定电流I L=0.2 A,根据串联电路中的电压规律可知,此时滑动变阻器两端的电压U滑=U-U L=3V-2.5 V=0.5 V,又由于串联电路中的电流处处相等,所以通过滑动变阻器的电流I滑=I L=0.2 A,此时滑动变阻器的功率P滑=U滑I滑=0.5 V×0.2 A=0.1 W,故D正确.3.C 设d点坐标为(I0,U0),则a点坐标为(I0,3U0),b点坐标为(3I0,3U0),c点坐标为(3I0,U0),由R=UI 可知,R a=3U0I0,R b=3U03I0=U0I0,R c=U03I0,R d=U0I0,故阻值相差最大的两个电阻是a和c,阻值相差最小的两个电阻是b和d;又由P=UI可知,P a=3U0I0,P b=3U0×3I0=9U0I0,P c=U0×3I0=3U0I0,P d=U0I0,故电功率相差最大的两个电阻是b和d,电功率相差最小的两个电阻是a和c.综上所述,C正确,A、B、D错误.4. 0.2 2解析：小灯泡的额定电压为2.5 V,由题图乙可知,小灯泡正常发光时的电流I额=0.2 A;定值电阻R的阻值R=U RI R =2V0.4A=5 Ω.由于定值电阻R与灯泡L串联,串联电路中电流处处相等,故通过R的电流I=I额=0.2 A,则通电10 s定值电阻R产生的热量Q=I2Rt=(0.2 A)2×5 Ω×10 s=2 J.5.C 由题图甲可知,闭合开关后,定值电阻R1与电阻箱R2串联,电流表测电路中的电流.根据P=I2R,并结合题图乙可得,3.5 W=I12×14 Ω,解得I1=√3.5W14Ω=0.5 A,同理可得 3.2W=I22×20 Ω,解得I2=√3.2W20Ω=0.4 A,即当R2的阻值分别为14 Ω、20 Ω时,对应的电路中的电流分别为0.5 A、0.4 A,由欧姆定律可知,电源电压U=(R1+14 Ω)×0.5 A=(R1+20 Ω)×0.4 A,解得R1=10 Ω,U=12 V,A、B错;当电流表的示数最大时,电路中的总电阻最小,R总min=UI max =12V0.6A=20 Ω,此时电阻箱R2连入电路中的电阻最小,R2min=R总min-R1=20 Ω-10Ω=10 Ω,C正确;当R2为20 Ω 时,电路中的总电阻R总=10 Ω+20 Ω=30 Ω,则整个电路通电10 s消耗的电能W=U 2R 总t=(12V)230Ω×10 s=48 J,D错.6.C 闭合开关,R1、R2串联,电流表测电路中的电流,电压表测变阻器R2两端的电压.当滑片在位置1时,由题图乙可知,R2两端电压为2 V,电路中的电流为0.1 A,设电源电压为U,则U-2 V=0.1 A×R1①;当滑片在位置2时,由题图乙可知,R2两端电压为1 V,电路中的电流为0.3 A,则U-1 V=0.3 A×R1②.联立①②解得U=2.5 V,R1=5 Ω,故选项A错误.滑片是从位置1移到位置2的,此过程中R2两端的电压逐渐减小,根据串联电路的分压规律可知,变阻器接入电路的阻值在变小,选项B错误;电路中的电流为0.1 A时,R1两端的电压为0.1 A×5 Ω=0.5 V,电路中的电流为0.3 A时,R1两端的电压为0.3 A×5 Ω=1.5 V,故R1的U-I图像过(0.1 A,0.5 V)、(0.3 A,1.5 V)两点,在题图乙中作出R1的U-I图像,可以发现电阻R1的U-I图像一定与线段AB相交,选项C正确;滑片从位置1移到位置2的过程中,由题图乙可知,电路中的电流在不断增大,由P=UI可知,电路的总功率不断增大,选项D错误.7.ABD 闭合开关S,定值电阻R0与滑动变阻器R串联,电压表V1测量R0两端的电压,电压表V2测量滑动变阻器两端的电压.当滑动变阻器的滑片向左移动时,滑动变阻器接入电路的阻值变小,电路中的总电阻变小,电流变大,R0两端的电压增大,滑动变阻器两端的电压减小,故电压表V2的示数随电流表示数的增大而减小,题图乙中,“ac”段表示的是电压表V2的示数随电流表示数变化的图像,A正确;当滑片在最右端时,电路中的电流最小,为 0.1 A,电压表V1和V2的示数分别为0.6 V和2.4 V,故电源电压U=0.6 V+2.4 V=3.0 V,B正确;R0=0.6V0.1A=6 Ω,C错;滑动变阻器的电功率P=U R I=(U-IR0)I=-R0I2+UI,故当I=U2R0=3.0V2×6Ω=0.25 A时,P最大,P max=-6 Ω×(0.25 A)2+3.0 V×0.25 A=0.375 W,D正确.8.(1)保护电路(2)压力传感器所受压力为零时,由图乙可知压力传感器的阻值为100 Ω,此时R总=20 Ω+100 Ω=120 Ω,I=UR总=12V120Ω=0.1 A.(3)压力传感器的功率P=UI1-I12R0,根据数学知识可得,当电流I1=U2R0=12V2×20Ω=0.3 A时,压力传感器的功率最大,此时R=R0=20Ω,由题图乙可知,压力传感器受到的压力为120 N,被测物体的质量m=Gg =Fg=120N10N/kg=12 kg.(4)并联电源电压略微降低,为使电子秤的称量范围不变,要保证压力F相同时,对应的电路电流不变,应减小电路中的总电阻,所以应在电路的适当位置并联一个阻值合适的电阻。

专题1串、并联电路中电功和电功率的计算类型1串联电路电功和电功率的计算1.如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A，下列说法正确的是（）A.电源电压为6 VB.R2的阻值为1 ΩC.S1和S2都闭合时，R2消耗的功率为18 WD.只闭合S2时，电路消耗的总功率为24 W2.两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为6 V 的电源两端，下列分析正确的是（）A.乙两端的电压是2 VB.甲消耗的电功率等于0.8 WC.通过甲的电流大于通过乙的电流D.甲、乙两端的电压之比为2∶13.电阻R1、R2串联在电路中，已知R1∶R2＝3∶2，则通过两电阻的电流之比I1∶I2＝，电阻两端的电压之比U1∶U2＝，两电阻消耗的电功率之比P1∶P2＝Ｗ.4.LED灯是一种半导体新型节能灯.已知某LED灯在一定电压范围内的工作电流都是0.02 A，只是在不同电压下发光颜色不同：当加在它上面的电压为1.8 V时，它发红光；当加在它上面的电压为1.4 V时，它发黄光；当加在它上面的电压为3.2 V时，它发蓝光.将该LED灯与一定值电阻R串联后接在电压为5 V的电源两端时它发红光，则该LED灯的电功率是W，定值电阻R的阻值是Ω.5.如图所示，电源电压保持不变，R为定值电阻，灯泡L标有“6 V 3 W”字样，当开关S、S1同时闭合时，灯泡L正常发光；当开关S闭合，S1断开时，电流表示数为0.2 A（设灯丝电阻不受温度影响）.求：（1）电源电压；（2）电阻R的阻值；（3）当开关S闭合，S1断开时，灯泡L消耗的实际功率.类型2并联电路电功和电功率的计算6.如图所示，两个灯泡L1、L2阻值分别为6 Ω和10 Ω，闭合开关后的现象是（）A.通过两灯泡的电流I1∶I2＝3∶5B.灯泡两端的电压U1∶U2＝3∶5C.灯泡的电功率P1∶P2＝5∶3D.灯泡消耗的电能W1∶W2＝3∶57.如图所示，电源电压6 V且保持不变，当闭合开关S时，电流表A1的示数为1.5 A，电流表A2的示数为0.5 A，下列说法正确的是（）A.R1的阻值为6 ΩB.R2的阻值为12 ΩC.R1消耗的电功率为12 WD.R2消耗的电功率为6 W8.已知R1＝42 Ω，R2＝21 Ω，两个电阻并联后接在28 V的电源上，工作10 min后，电路消耗的总电能是J，总功率是W.9.如图所示，电源电压恒定，R1＝30 Ω，闭合开关S，断开开关S1，电流表示数是0.3 A.当闭合S、S1时，发现电流表示数变化了0.2 A，求：（1）电源电压；（2）R2的阻值是多少？（3）当闭合S、S1时，电路消耗的总功率.类型3综合提升10.若R1＞R2，则下列电路闭合开关后消耗电功率最大的是（）11.标有“12 V 6 W”与“12 V 3 W”的灯泡以串联方式接入电路中，若让其中一盏灯正常工作，则电源电压为（）A.24 VB.18 VC.16 VD.12 V12.图甲中的A、B分别为小灯泡和定值电阻的I－U图象，小灯泡和定值电阻的连接情况如图乙所示，电源电压为8 V，下列说法正确的是（）甲乙A.灯泡的实际电功率为0.6 WB.定值电阻的阻值为0.05 ΩC.小灯泡电阻随温度的增大而减小D.定值电阻的电功率为0.8 W13.在如图所示的电路中，电阻R1＝10 Ω，R2＝20 Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.2 A；当开关S1、S3闭合，S2断开时，电流表的示数为A，R2的电功率为W.为了保障电路安全，两个开关不能同时闭合.14.将定值电阻R1与R2串联在电压恒为U的电源两端，R1消耗的电功率为9 W，两电阻消耗的总功率为P；若将R1和R2并联在该电源两端，R1消耗的电功率为25 W，两电阻消耗的总功率为P′；则P∶P′＝Ｗ.专题2灯泡的亮度问题类型1实际功率与灯泡亮度的关系1.下列说法正确的是（）A.灯泡的额定电压越大，灯泡越亮B.灯泡的额定功率越大，灯泡越亮C.灯泡的实际电压越大，灯泡越亮D.灯泡的实际功率越大，灯泡越亮2.L1、L2、L3三只灯泡分别标有“220 V100 W”，“110 V100 W”和“36 V100 W”的字样它们均正常发光时（）A.L1更亮B.L2更亮C.L3更亮D.三只灯一样亮3.两盏白炽灯，甲标有“220 V40 W”字样，乙标有“220 V25 W”字样，下列关于它们的亮度的说法中正确的是（）A.甲一定比乙亮B.乙一定比甲亮C.都正常工作时，甲比乙亮D.都正常工作时，乙比甲亮4.额定电压相同的甲、乙两只白炽灯，串联后接入某电路，甲灯比乙灯亮，则下列说法中正确的是（）A.甲灯的额定功率和实际功率都比乙灯大B.甲灯的额定功率小，实际功率大C.甲灯的额定功率和实际功率都比乙灯小D.甲灯的额定功率大，实际功率小5.如图所示电路，电源电压为12 V且保持不变，灯泡L标有“12 V 2 W”字样.当开关S断开时，灯泡L的实际功率为W；当开关S闭合时，灯L的亮度将（填“变亮”“变暗”或“不变”）.类型2比较串、并联电路中灯泡的亮度6.将规格为“3 V 3 W”的灯泡L1和规格为“6 V 3 W”的灯泡L2接入如图所示的电路，则（）A.两灯一样亮B.L1更亮C.L2更亮D.有一灯可能会烧坏7.现有L1“6 V 3 W”和L2“6 V9 W”两只小灯泡，若将两灯串联接入电源电压为12 V的电路中，假设灯泡电阻不变.下列说法正确的是（）A.两灯均能正常发光B.两灯的额定电流相同C.灯L1可能被烧毁D.灯L2可能被烧毁8.将A、B两个灯泡，按图1、图2两种方式连接，已知R A＝4 Ω，R B＝6 Ω，电源电压相同，下列分析正确的是（）A.图1中A灯比B灯亮B.图2中A灯比B灯亮C.图1中A灯比图2中A灯亮D.图1中的总功率比图2中的总功率要大9.有两只分别标有“6 V 3 W”和“9 V 3 W”字样的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A.L1和L2正常工作时的电流一样大B.L1和L2串联在一起同时使用时，两灯一样亮C.L1和L2并联在一起同时使用时，两灯消耗的功率一样大D.将L1串联一个12 Ω的电阻，接在电源电压为12 V的电路中，L1也能正常发光10.一只白炽灯标有“220 V40 W”字样，它正常工作时的电阻有多大？如果此时它两端的电压只有200 V，它实际消耗的电功率是多少？与接在220 V的电路上相比，这时它发光的亮度是亮些还是暗些？（设灯泡电阻不随温度改变）专题3电功率的动态电路及图象问题类型1动态电路问题1.如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（）A.电流表的示数变小B.电压表的示数变大C.灯泡L变暗D.电路中的总功率变大2.如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响.下列说法正确的是（）A.小灯泡变亮B.电流表示数变大C.电压表示数变小D.电路的总功率不变3.（德州中考）如图所示电路中，电源电压保持不变，闭合开关S，滑动变阻器的滑片向左移动时.下列判断正确的是（）A.电路的总功率不变B.电压表与电流表示数的比值不变C.电压表的示数变大D.电流表的示数变小4.如图所示电路，开关S2由断开到闭合的过程中，下列有关说法正确的是（）A.电压表示数不变，电流表示数变大B.定值电阻R1的电功率变小C.电路的总功率变大D.电压表和电流表的示数的比值变大5.如图所示，电源电压保持不变，闭合开关S1和S2，灯L正常发光；则断开开关S2时（）A.电流表示数变小，灯L仍然正常发光B.电流表示数变大，灯L变亮C.电压表示数变大，灯L的实际功率变小D.电压表示数不变，电路的总功率变大6.如图所示，L是标有“6 V 1.2 W”字样的小灯泡，R是定值电阻，断开开关S2，闭合开关S1和S3，灯泡正常发光，电流表的示数为0.5 A.（1）求灯泡正常发光时，1 min内灯泡消耗的电能.（2）求定值电阻R的阻值.（3）断开开关S1和S3，闭合开关S2，改变电源电压，使灯泡正常发光，求电路的总功率.类型2图象问题7.如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变.检测时，驾驶员呼出的酒精气体浓度越大，则（）甲乙A.测试仪中电压表的示数越小B.测试仪中电流表的示数越小B.电路消耗的总功率越小D.电压表与电流表示数的比值不变8.如图甲所示的电路中，在滑动变阻器R1的滑片从A向B滑动的过程中，电压表与电流表示数的变化关系如图乙所示，下列说法正确的是（）A.R2的阻值为10 ΩB.电源电压为16 VC.当电流表示数为0.2 A时，R1接入电路的阻值为20 ΩD.该电路的最大功率为4.05 W9.如图所示是一个额定电流为0.5 A的灯泡在工作时电流随电压变化的曲线图，由图可知该灯泡的额定电压是V，额定功率为W.灯泡正常工作时的电阻是Ω.10.在某一温度下，两个电路元件甲和乙中的电流与电压的关系如图所示，由图可知，元件甲的电阻是Ω.若将元件甲、乙串联后接在电压为3 V的电源两端，则流过元件甲的电流是A，元件乙两端的电压是V；若将甲、乙两元件并联在2 V的电源两端，电路的总电流是A，乙元件的功率是W.11.灯L1上标有“12 V9.6 W”的字样，灯L2上只能看清12 V的字样，测得两灯的电流与电压的关系如图所示，求：（1）L1正常发光时的电阻是多少？（2）将L1、L2串联接在电源的两端时，通过L1的电流为0.3 A，电源的电压是多少？（3）电路中只有L1、L2两灯串联，使L2正常工作时，电路消耗的总功率是多少？专题4 电功率之极值问题1.灯泡L1、L2分别标有“10 V10 W”和“9 V 5.4 W”的字样，将它们串联使用时，电路两端允许加的最大电压值是V；并联时干路允许的最大电流为 A.（不考虑灯丝电阻变化）2.如图所示，电源电压为9 V，电流表量程为0～0.6 A，小灯泡的规格为“6 V 4 W”，为使电路安全，滑动变阻器连入电路的最小值为Ω.（不考虑灯丝电阻变化）3.如图所示，电源电压为12 V，定值电阻R1为12 Ω，滑动变阻器R2标有“50 Ω 1 A”字样，电流表A1量程为0～3 A，A2量程为0～0.6 A.当滑动变阻器的滑片在中点时，通过滑动变阻器的电流为A；在滑片移动过程中，电路的最大功率为W.4.如图所示的电路中，电源电压为20 V，定值电阻R为30 Ω，滑动变阻器标有“30 Ω1 A”字样，电压表选用的量程是0～15 V，在该电路正常使用的情况下，滑动变阻器连入电路的最小阻值为Ω，电路的最大功率为W.5.如图所示，R1的阻值为5 Ω，滑动变阻器R2的最大阻值为40 Ω，电源电压保持4.5 V 不变，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”.为保证电路安全，R2接入电路中的最小阻值为Ω，R1消耗的最小功率为W.6.如图所示电路，R1＝20 Ω，R2＝10 Ω，电源电压保持不变，当S1闭合，S2、S3断开时，电流表的示数为0.6 A.（1）求电源电压；（2）当S2断开，S1、S3闭合时，求电流表的示数；（3）电路如何连接时，电路消耗的电功率最小？并求出该最小值.7.如图所示，电路中定值电阻R1＝20 Ω，R2为滑动变阻器，电源电压保持不变，当滑片在a 端时，电流表示数为0.3 A，滑片在b端时电压表示数为4 V.求：（1）电源电压；（2）滑动变阻器R2的最大阻值；（3）R1的最小电功率.8.在图甲所示的电路中，已知电源为电压可调的直流学生电源，灯泡L1的额定电压为8 V，灯泡L2的额定电压为6 V，图乙是灯泡L2的U－I图象.甲乙（1）当开关S接a时，电压表的示数为1.2 V，电流表的示数为0.3 A，求定值电阻R0的阻值.（2）开关S接a时，调节电源电压，使灯泡L1正常发光，此时R0消耗的功率为1 W，求灯泡L1的额定功率.（3）开关S接b时，通过调节电源电压可使电路允许达到的最大总功率是多少？专题5电热综合计算类型1挡位问题1.电饭锅是家庭常用的电器，它既有加热功能，又有保温功能.图甲所示为某型号电饭锅的简化电路图.S1是一个磁钢式限温开关，可以实现通断电自动控制，R1和R2均为发热体加热电阻.把电饭锅接入220 V的家庭电路中，在电饭锅工作的30 min内，电路中总电流随时间变化的图象如图乙所示.求：（1）加热电阻R1的阻值.（2）电饭锅的加热功率.（3）电饭锅在这30 min内产生的热量.2.如图所示是XX 型“220 V 1 000 W ”电饭煲的原理图.它有高温和保温两挡，通过单刀双掷开关S 进行调节，R 0为电阻丝.当开关S 接高温挡时，电路的功率为1 000 W ；当开关S 接保温挡时，电路的总功率为22 W.求：（1）电饭煲在高温挡时，开关S 应与哪个触点连接？ （2）电热丝R 0的阻值多大？（3）当电饭煲在保温时，实际电流多大？保温5 min ，电热丝R 0消耗的电能为多少？类型2 电和热综合3.一电热水器的铭牌如表所示，现将水箱装满水，电热水器正常工作时，把水从20 ℃加热到60 ℃.已知c 水＝4.2×103 J/（kg·℃），求：（1）水吸收的热量.（2）若电热水器正常工作，且产生的热量全部被水吸收，则需加热多长时间？4.某微电脑电热水壶具有温度可控、自动抽水等优点.下表是该电热水壶的铭牌.求：（1）如图所示，小电动机将1.2 L的水从桶中提升了0.5 m，电动机对水做的功至少是多少？（g取10 N/kg）（2）电热水壶在额定电压下工作时的电流.（保留一位小数）（3）电热水壶正常工作时，将1.2 L水从20 ℃加热到100 ℃，水吸收的热量是多少？（4）若（3）中的加热时间为7 min，求电热水壶的热效率.产品型号：BH—X22额定电压：220 V频率：50 Hz加热功率：1 200 W容量：1.2 L5.如图甲是一种恒温调奶器，可以自动调试好加水的奶粉，然后加热到最适合宝宝饮用的温度40 ℃，还可以自动保温，特别适合夜间使用.图乙是机器的电路简图，其相关参数如下表（R1、R2为电热丝，S为双触点自动开关）.求：（1）调奶器处于保温状态时的工作电流（结果保留两位小数）；（2）电阻R2的阻值；（3）若把200 g调好的奶粉从20 ℃加热到40 ℃所用时间为32 s，则调好的奶粉的比热容是多少（不计热损失）.甲乙参考答案：专题1 串、并联电路中电功和电功率的计算类型1 串联电路电功和电功率的计算1.D2.B3 1∶1 ， 3∶2 ， 3∶2 . 4. 0.036 ， 160 .5.解：（1）当开关S 、S 1同时闭合时，灯泡L 正常发光，电路中只有灯泡L ，灯泡正常发光时电压和额定电压相等，电源电压U ＝U L 额＝6 V（2）灯泡的电阻：R L ＝U 2额P 额＝（6 V ）23 W ＝12 Ω开关S 闭合，S 1断开时由欧姆定律得，电路总电阻：R 总＝U I ＝6 V0.2 A ＝30 Ω由串联电路电阻特点得电阻R 的阻值： R ＝R 总－R L ＝30 Ω－12 Ω＝18 Ω （3）灯泡L 消耗的实际功率： P L ＝I 2R L ＝（0.2 A ）2×12 Ω＝0.48 W 类型2 并联电路电功和电功率的计算6.C7.D8. 33 600 ， 56 .9.解：（1）由I ＝UR 可得，电源的电压：U ＝I 1R 1＝0.3 A ×30 Ω＝9 V（2）当闭合S 、S 1时，R 1与R 2并联，电流表测干路电流，因并联电路中各支路独立工作、互不影响，所以电流表示数的变化量即为通过R 2的电流，则I 2＝0.2 A ，所以，R 2的阻值：R 2＝U I 2＝9 V0.2 A ＝45 Ω（3）当闭合S 、S 1时，干路电流： I ＝I 1＋I 2＝0.3 A ＋0.2 A ＝0.5 A电路消耗的总功率：P ＝UI ＝9 V ×0.5 A ＝4.5 W类型3 综合提升 10.C 11.B 12.A13. 0.9 ， 1.8 . S 1、S 2 . 14. 6∶25 .专题2 灯泡的亮度问题类型1 实际功率与灯泡亮度的关系1.D2.D3.C4.B5. 2 ； 不变 .类型2 比较串、并联电路中灯泡的亮度6.B7.C8.B9.D10.解：由P ＝UI ＝U ·U R ＝U 2R 得灯泡正常工作时的电阻：R ＝U 2P ＝（220 V ）240 W ＝1 210 Ω当U 实＝200 V 时，灯泡的实际功率： P 实＝U 2实R ＝（200 V ）21 210 Ω≈33 W因为33 W ＜40 W ，所以与接在220 V 电路上相比，实际电压为200 V 时，灯泡亮度更暗些.专题3 电功率的动态电路及图象问题类型1 动态电路问题1.D2.D3.D4.C5.A6.解：（1）灯泡正常发光1 min 消耗的电能： W ＝P L t ＝1.2 W ×60 s ＝72 J（2）断开开关S 2，闭合开关S 1和S 3时，电阻R 和灯泡L 并联，灯泡正常发光，所以电源电压等于灯泡的额定电压，即U ＝6 V由P ＝UI 可知，灯泡正常发光时的电流：I L ＝P L U L ＝1.2 W6 V＝0.2 A 因为并联电路中，干路电流等于各支路电流之和，所以通过R 的电流： I R ＝I 总－I L ＝0.5 A －0.2 A ＝0.3 A由I ＝U R 可知，定值电阻R 的阻值：R ＝U I R ＝6 V 0.3 A＝20 Ω（3）由P ＝U 2R 可得，灯泡正常发光时的电阻：R L ＝U 2P L ＝（6 V ）21.2 W＝30 Ω断开开关S 1和S 3，闭合开关S 2，定值电阻R 和灯泡L 串联，且灯泡正常发光，所以电路中的总电阻：R 总＝R L ＋R ＝30 Ω＋20 Ω＝50 Ω因为灯泡正常发光，所以电路中的电流为0.2 A ，则电路的总功率：P ＝I 2L R 总＝（0.2 A ）2×50 Ω＝2 W类型2 图象问题7.D 8.D9. 2.5 ， 1.25 . 5 .10. 5 ， 0.2 ， 2 ； 0.6 ， 0.4 .11.解：（1）由P ＝U 2R可知，灯泡L 1正常发光时的电阻：R 1＝U 2L 额P L 额＝（12 V ）29.6 W ＝15 Ω（2）由图可知，电流I ＝0.3 A 时，灯泡L 1、L 2两端电压分别为：U 1＝2 V ，U 2＝4 V 两灯泡串联，电源电压：U ＝U 1＋U 2＝2 V ＋4 V ＝6 V（3）灯L 2正常工作时的电压为12 V ，由图象可知，此时通过L 2的电流为0.5 A ，灯L 1两端电压为4 V ，两灯泡串联，电源总电压：U ′＝4 V ＋12 V ＝16 V电路消耗的总功率：P ＝U ′I ′＝16 V ×0.5 A ＝8 W专题4 电功率之极值问题01 专题训练1. 15 ； 1.5 .2. 6 .3. 0.48 ； 19.2 .4. 10 ， 10 .5. 2.5 ， 0.45 .6.解：（1）由电路图知，当S 1闭合，S 2、S 3断开时，只有R 2连入电路中，电流表测R 2的电流，由I ＝UR得电源电压：U ＝U 2＝I 2R 2＝0.6 A ×10 Ω＝6 V（2）由电路图知，当S 2断开，S 1、S 3闭合时，R 1与R 2并联，电流表测干路电流，由并联电路电压特点知：U ＝U 1＝U 2＝6 V ，由并联电路的电流特点和I ＝UR可得，电流表示数：I ＝I 1＋I 2＝U R 1＋I 2＝6 V20 Ω＋0.6 A ＝0.9 A（3）电源电压保持不变，由P ＝UI ＝U 2R 可知：当电路中电阻最大时功率最小，由图知，当只闭合S 2，断开S 1、S 3时两电阻串联，电路中电阻最大，所以电路消耗的最小功率：P 最小＝U 2R 1＋R 2＝（6 V ）220 Ω＋10 Ω＝1.2 W7.解：（1）当滑片在a 端时，滑动变阻器短路，只有R 1工作， 由I ＝UR 得电源电压：U ＝I 1R 1＝0.3 A ×20 Ω＝6 V（2）滑片在b 端时，滑动变阻器和R 1串联，且滑动变阻器接入电路的电阻最大，根据串联电路的分压特点可得：U 2U －U 2＝R 2R 1， 即4 V 6 V －4 V ＝R 220 Ω，解得：滑动变阻器R 2的最大阻值：R 2＝40 Ω（3）当滑动变阻器的阻值最大时，电路中的电流最小，R 1消耗的电功率最小，此时R 1两端的电压：U 1＝U －U 2＝6 V －4 V ＝2 VR 1消耗的最小电功率：P 1＝U 21R 1＝（2 V ）220 Ω＝0.2 W8.解：（1）当开关S 接a 时，灯泡L 1与电阻R 0串联，电压表测R 0两端电压，由I ＝UR 得电阻R 0的阻值：R 0＝U 0I ＝1.2 V 0.3 A＝4 Ω（2）当开关S 接a 时，灯泡L 1与电阻R 0串联，灯泡L 1正常发光时，灯泡L 1两端的电压为额定电压：U 1＝8 V ，由P ＝UI ＝I 2R 得此时电路中的电流：I 0＝P 0R 0＝ 1 W4 Ω＝0.5 A ，即I 1＝I 0＝0.5 A 灯泡L 1的额定功率：P 1＝U 1I 1＝8 V ×0.5 A ＝4 W（3）开关S 接b 时，灯泡L 1与灯泡L 2串联，由图乙知灯泡L 2正常发光时的电流为0.6 A ＞0.5 A ，所以电路中电流最大为：I max ＝I 1＝0.5 A ，由图乙可知，当电流为0.5 A 时，灯泡L 2两端的电压：U 2＝4 V 则电源电压为：U ＝U 1＋U 2＝8 V ＋4 V ＝12 V 所以电路允许达到的最大总功率： P 总＝UI m ax ＝12 V ×0.5 A ＝6 W专题5 电热综合计算类型1 挡位问题1.解：（1）由图甲可知，当两个开关都闭合时，两个电阻并联，总电流最大； 当闭合S 、断开S 1时，电路中只有R 1工作，电流较小，由图乙可知，此时电流中的总电流，即通过R 1的电流I 1＝1 A ，由I ＝U R可得R 1的阻值： R 1＝U I 1＝220 V 1 A＝220 Ω （2）电饭锅加热时电流最大；由图乙知加热电流为I 加热＝4 A ，电饭锅加热功率：P 加热＝UI 加热＝220 V ×4 A ＝880 W（3）由图乙知，在30 min 内电路中总电流为1 A 的工作时间：t 1＝（15 min －10 min ）＋（30 min －20 min ）＝15 min ＝900 s所以电路中总电流为4 A 的工作时间：t 2＝30 min －15 min ＝15 min ＝900 s由Q ＝W ＝UIt 可得，电饭锅在这30 min 内产生的热量：Q ＝Q 1＋Q 2＝UI 1t 1＋P 加热t 2＝220 V ×1 A ×900 s ＋880 W ×900 s ＝9.9×105 J2.解：（1）由P ＝U 2R可知，在电压U 一定时，电阻R 越小，电功率越大， 由电路图可知，S 接2触点时，电路为R 0的简单电路，电路电阻最小，此时电饭煲功率最大，电饭煲在高温挡；（2）电饭煲在高温挡时，电路为R 0的简单电路，由P ＝U 2R可得，电热丝R 0的阻值： R 0＝U 2P 高温＝（220 V ）21 000 W ＝48.4 Ω （3）由P ＝UI 可得，当电饭煲在保温挡时实际电流：I ＝P 保温U ＝22 W 220 V＝0.1 A 保温5 min ，电热丝R 0消耗的电能：W 0＝I 2R 0t ＝（0.1 A ）2×48.4 Ω×5×60 s ＝145.2 J类型2 电和热综合3.解：（1）水吸收热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×50 kg ×（60 ℃－20 ℃）＝8.4×106 J（2）若电热水器正常工作，且产生的热量全部被水吸收，则Q 吸＝Q 放＝W ＝Pt ＝8.4×106 J需要加热时间：t ＝W P ＝8.4×106 J 2 000 W＝4 200 s ＝70 min 4.解：（1）V ＝1.2 L ＝1.2×10－3 m 3，所以 1.2 L 的水的质量：m ＝ρV ＝1.0×103kg/m 3×1.2×10－3 m 3＝1.2 kg电动机对水做的功：W ＝Gh ＝mgh ＝1.2 kg ×10 N/kg ×0.5 m ＝6 J（2）由图知，电水壶的额定电压为220 V ，额定功率为1 200 W ，电热水壶在额定电压下工作时的电流：I ＝P U ＝1 200 W 220 V≈5.5 A （3）水吸收的热量：Q 吸＝cm Δt ＝4.2×103 J/（kg·℃）×1.2 kg ×（100 ℃－20 ℃）＝4.032×105 J（4）电热水壶消耗的电能：W 电＝Pt ＝1 200 W ×420 s ＝5.04×105 J电热水壶的热效率：η＝Q 吸W 电＝4.032×105 J 5.04×105 J＝80% 5.（1）由P ＝UI 可得，调奶器处于保温状态时的工作电流：I ＝P 保温U ＝16 W 220 V ≈0.07 A （2）由题意可知，当S 接“2”时，电路为R 1的简单电路，调奶器处于保温状态； 当接“3”时，电路为R 1、R 2并联，调奶器处于加热状态，因电路中的总功率等于各用电器功率之和，所以，R 2的电功率：P 2＝P 加热－P 保温＝500 W －16 W ＝484 W由P ＝W t 可得，电阻R 2的阻值：R 2＝U 2P 2＝（220 V ）2484 Ω＝100 Ω （3）由P ＝W t可得，调奶器消耗的电能： W ＝P 加热t ′＝500 W ×32 s ＝16 000 J不计热损失，调好的奶粉吸收的热量：Q 吸＝W ＝16 000 J ，由Q 吸＝cm （t －t 0）可得，调好的奶粉的比热容：c ＝Q 吸m （t －t 0）＝16 000 J 0.2 kg ×（40 ℃－20 ℃）＝4×103 J/（kg·℃）。

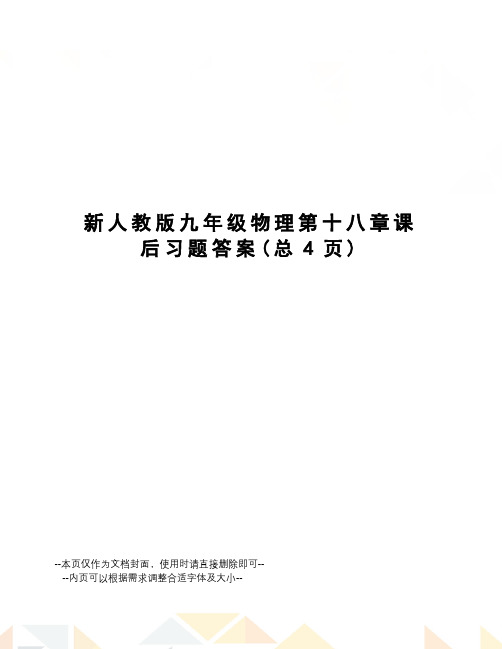

新人教版九年级物理第十八章课后习题答案(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第十八章第一节《电能电功》1. 一个电能表，表盘上标明“720 revs /（ kW · h）”，这表示什么意思？2. 小明家中一周前、后电能表示数如图所示，小明家所在地区每度电的电费是元，请你估算他家每个月需要付多少电费。

记下你家电能表今天的示数，和一周后的示数对比。

根据你家所在地的电费标准，估算你家一个月应交多少电费。

3. 一个小灯泡的两端加 V电压时电流是 A，它在这种情况下通电2 min，电流做了多少功消耗的电能是多少4. 有一块手机用的锂电池，上面标明电压为 V，容量为1 130 mA · h，它充满电后，大约储存了多少电能？答案:1.电能表转盘每转720转，消耗的电能为1kwh2. 3. 90J 90J 4. 解析：根据公式W=UIt=×1130mA×1h=××3600s=第十八章第二节《电功率》1. 一只电热水壶的铭牌上标着“220 V 1 000 W”的字样，它正常工作时，电流是多少？2. 一盏电灯25 h 耗电1 kW · h，这盏电灯的电功率是多少3. 一个“220 V 800 W”的电炉，正常工作时电阻丝的电阻有多大？假如电路中的电压降低到200 V，电阻丝的电阻不变，这时电炉实际的电功率有多大？4. 某次雷电的电流约2×104 A ，电压约108 V ，放电时间约 s 。

这次雷电的电功率约多少千瓦？释放多少能量答案:1. 提示：利用公式I=P/U 计算2. 40W 提示：利用P=W/t 计算3. Ω 661W 提示：计算时注意电阻是不变量，利用公式R=额额P U 2计算出电阻，再利用公式R U P 2实实 计算出电炉在200V 实际电压下的实际功率4. 2×1012W 2×109J 提示：可利用W=UIt 和P=UI 来计算第十八章第三节《测量小灯泡的电功率》1. 图 是一位同学为测量小灯泡的功率所连的电路。

人教版九年级物理第十八章第一节电能电功习题含答案一、基础练习1•下列家用电器中,正常工作一小时耗电最接近1kW•h的是()A.电子表B.洗衣机C.冰箱D.空调机2•在国际单位制中,电功的单位是()A.安培(A)B.伏特(V)C.焦耳(J)D.瓦特(W)3•以下所列家用电器中，正常工作时，电能主要转化为机械能的是()A.电风扇B.电水壶C.电饭煲D.电视机4•下列实例中是为了将电能转化为内能的是()A.应用核能发电B.阳光促使植物生长C.用电热水壶烧水D.电力驱动列车行驶5•如图是现代家庭中的电子式电能表，它的示数为kW・h220\10140)A501W6•当天空中空气的湿度很大，两片云之间的电压很高时，原先不导电的空气就会变成导体,强大的电流可在瞬间通过天空，形成闪电•某次闪电的放电电流约1X104A,电压约1.8X108V,放电时间约0.01s,则这次闪电释放的电能约J合kW.h.二、基础提升7.下列情况中,不属于电流做功的是()A.电风扇转动B.发电机发电C.空调制热D.电脑处理数据信息8•如图所示，导体A、B是由同种材料做成的,A和B等长，但A比B的横截面积大，当开关闭合后,在相同时间内,下列叙述正确的是()A.电流通过A、B所做的功是WA>WBB.电流通过A、B所做的功是WAvWBC.电流通过A、B所做的功是WA=WBD.无法比较电流通过A、B时做功的大小9•如图所示，理发师给王丽吹头发的过程中,电流通过电吹风做了1X104J的功，那么在这段时间内()A.有1X104J的电能转化为热能B.有1X104J的电能转化为机械能C.有1X104J的电能转化为机械能和内能D.电吹风消耗的电能小于1X104J10.小明同学在家中拍到一张电能表照片，如图所示,他仔细观察照片后,得到下列四个结论,你认为正确的()A.电能表的单位是JB.电能表的标定电流为5AC.拍照片时，小明家已消耗的电能为9316kW・hD.拍照片时，小明家已消耗的电能为931.6J11.图中R1=42,R2=6,把它们并联在U=3V的电路中，则R1和R2并联后的总电阻为2.42; 通电30s,电阻R消耗的电能为RU12.王明家的电子电能表上标有“220V10(20)A”和“2500imp/(kW.h)”(表示电路每消耗1kW•的电能，电能表的脉冲指示灯闪烁2500次)的字样，他记下在10min内这个电能表的脉冲指示灯闪烁了250次,则他家里正在使用的用电器消耗的电能为kW.h,合15.在“探究影响电流做功多少的因素”活动中: PI S Li 0乙13•如图所示的电路中，电源电压保持不变•只闭合开关S,电流表的示数为0.1A;再闭合开关S1,电流表的示数为0.5A.那么闭合S 、S 后，在相同的时间内电流通过电阻R1、R2所做电功之比为能力提升14.张薇期末成绩考得好,爸爸奖励她一个新手机,张薇发现手机电池上标有“电压3.7V, 容量3500mA ・h”的字样，则它充满电后存储的电能20mA,则该手机最长待机时间为175h.为J,经查,该手机的待机电流为⑴同学们设计了甲、乙两个电路，图甲电路是根据灯泡的亮度，我们可以比较相同 时间内电流做的多少，为研究电流做功与的关系•实验发现,在相同时间内，如果相等，则电压较大的电灯中电流做的功比较多(2)经过讨论,同学们认为图乙电路存在一个缺陷请你说说问题可能在哪里：16如图所示的电路中,电源电压恒为24V,电阻R1的阻值为20，滑动变阻器R2上标有 100 3A ”字样，闭合开关S 后，电流表的示数为0.3A.求⑴此时电阻R1两端的电压U1;⑵此时电阻R2的电阻值;(3)2min时间内电阻R2上消耗的电能答案1.D2.C3.A4.C5.318.66.1.8x101050007.B8.B9.C10.B11.2.467.512.0.13.6x10513.1:414.4.662x10417515.灯泡的亮度电压电流电压干路上缺少滑动变阻器,无法进行多次测量16.6V648J。

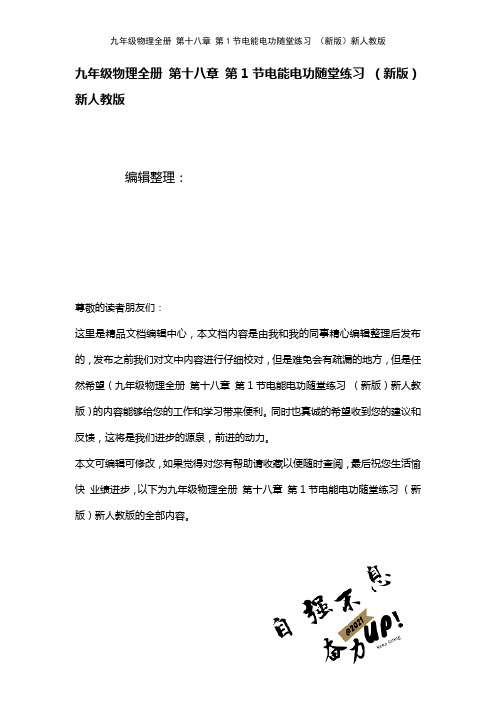

九年级物理全册第十八章第1节电能电功随堂练习（新版）新人教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（九年级物理全册第十八章第1节电能电功随堂练习（新版）新人教版）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为九年级物理全册第十八章第1节电能电功随堂练习（新版）新人教版的全部内容。

第1节电能电功班级姓名1．下列说法不正确的是( ）A．电动机工作时把电能转化为动能B．电功和电能的单位是一样的，都是焦耳C．电功是表示电流做功多少的物理量D．电功就是电能,两者只是名称不同而已2．有一款手机用的锂电池,上面标明电压为3.7 V，容量为1 000 mA·h.给它充电时，是电能转化为化学能.充满电后，大约存储了 J的电能。

3．如图是用来测量的仪表表盘。

小健家4月底表盘示数如图甲所示，5月底表盘示数如图乙所示，这个月他家用电kW·h。

4．（1）电能表是测量的仪表，如图甲所示是电能表的表盘,其额定电压为 V，允许通过的最大电流为 A。

(2）某同学家电能表上月10日和本月10日的示数如图乙所示，他家一个月用电kW·h，合J。

若只使用一台电视机，测得该表水平转盘在12 min内转动60 r，则电视机消耗的电能是kW·h，通过该电视机的电流为 A。

5．小璇春节回老家过年,爸爸开的是新买的混合动力汽车.混合动力汽车是一种新型汽车,它有两种动力系统.汽车加速：汽油机提供的动力不足时，蓄电池的电能转化为动能，使汽车加速更快;汽车减速：汽车动能转化为电能，由蓄电池贮存起来,减少能量的浪费。

两种动力系统也可以独立工作，只有汽油机工作时，与一般的汽车相同；只使用电力时，由电动机提供动力.如表是小璇家的混合动力汽车蓄电池的铭牌，其中电池容量是蓄电池贮存的最大电能。

人教版九年级物理全一册《第十八章电功率》章节练习题-带答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．如图所示，下列用电器主要利用电流的热效应工作的是（）A．电热水壶B．电风扇C．洗衣机D．抽油烟机2．如图所示电路中，电源电压恒定，R1为定值电阻，R2为滑动变阻器.闭合开关S后，滑动变阻器滑片P 自a向b移动的过程中，下列说法正确的是（）A．电压表V1的示数不变B．电流表A的示数变小C．电路消耗的总功率变小D．电压表V2的示数与电流表A的示数之比变小3．将标有“2.5V 0.3A”字样的灯泡甲和“3.8V 0.3A”字样的灯泡乙，分别串联和并联后，接在电压为2.5V的电源两端，不考虑温度对灯丝电阻的影响。

下列说法中正确的是（）A．串联时，甲、乙两灯都能正常发光B．串联时，甲灯比乙灯亮C．并联时，通过甲、乙两灯的电流相等D．并联时，甲灯比乙灯亮4．如图是小英家的电能表表盘示意图，她断开其它用电器，只将电饭煲单独接入电路中正常工作1min，发现电能表转盘转过10r。

下列说法正确的是（）A．电能表是测量电流的仪表B．电能表允许通过的最大电流是10AC．电能表表盘示数为10226kW•h D．电饭煲正常工作10min，消耗电能6×105J 5．如图所示，只闭合开关S时灯L1的功率为16W；断开开关S，闭合S1、S2时，灯L1的功率为25W。

已知电源电压不变，且灯丝电阻不受温度的影响。

则L1、L2两灯灯丝电阻之比是（）A．1∶4 B．4∶3 C．3∶4 D．4∶16．图甲是一款能自动变形、万向行走的坦克玩具，其简化电路如图乙所示.该玩具的电源电压为4.5V，闭合开关后，“0.5V 0.2W”的指示灯正常发光，线圈电阻为0.5Ω的电动机正常工作，则（）A．指示灯的灯丝电阻为0.8ΩB．电动机的发热功率为1.6WC．电动机的额定功率为 0.08W D．电路的总功率为1.8W7．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图象如图乙所示，下列说法中错误的是（）A．电源电压为6V B．该电路的最大功率为3.6WC．P在b端时，电阻R1的功率为0.1W D．P在b端时，该电路的总功率为0.5W8．某型号电饭煲有加热和保温功能，图甲所示为其内部电路原理图，图乙是该电饭煲工作时电功率与时间的关系图像，关于电饭煲工作时下列说法中正确的是（）A．开关S接触点2时，电饭煲处于加热状态B．开关S接触点1时，电饭煲处于保温状态C．电饭煲处于加热状态时的功率是800WD．保温状态下电饭煲1min消耗200J的电能二、填空题9．如图所示电能表，表盘上标有600revs/（kW⋅h）的字样。

电功率计算题专项训练一、计算电功率1．如图所示，电源两端电压不变，电阻R1的阻值为10Ω，闭合开关，电流表A2的示数为0.2A，电流表A1的示数为0.6A．求（1）通过R1的电流I1；（2）电路消耗的总功率为多少。

2．如图所示电路中，小灯泡L标有“6V 3W”字样，R2为3Ω，当S1、S2都闭合时，电流表示数为0.7A，这时小灯泡L正常发光。

灯的电阻不变，求：（1）电源电压U；（2）电阻R1的阻值；（3）当S1、S2都断开时，小灯泡L消耗的功率。

3．如图所示电路中，小灯泡L标有“6V3W”字样，R2=12Ω，当S1、S2都闭合时，电流表示数为0.8A，这时小灯泡L正常发光，求：（1）电源电压U；（2）电阻R1的阻值；（3）当S1、S2都断开时，小灯泡L消耗的电功率。

4．如图所示电路，电源电压为6V且保持不变，电阻R1的阻值是10Ω，R2的阻值是20Ω。

（1）当开关S1闭合、S2 断开，滑动变阻器接入电路中的电阻为10Ω时，通过电阻R1的电流是多少？（2）当开关S1、S2都闭合，滑动变阻器滑到最左端时，电路中的总功率是多少？5．如图所示的电路中，电源电压恒为6V。

求：（1）当开关S1闭合，S2、S3断开时，电流表示数为0.3A，求R 的阻值；（2）闭合开关S1、S3，断开S2时，小灯泡正常发光，电流表示数为0.9A，求通过小灯泡的电流和小灯泡的电阻；（3）只闭合开关S2，断开S1、S3，求小灯泡的实际功率（假设小灯泡的电阻不变）。

二、电器档位类型6．如图所示是某款家用电热器的简化电路，R1、R2为阻值一定的电热丝。

该电热器接入电压恒为220V的电路中，电热丝R1的阻值为440Ω，电热器高温档的功率为990W。

（1）请写出低温挡时S1、S2两个开关的状态；（2）低温档时通过电路的电流；（3）电热丝R 2的阻值。

7．下表为一只三角牌电饭锅的铭牌，其内部简化电路如图所示，R 1和R 2均为电热丝。

求：（1）电烤箱在高温挡正常工作10min 所消耗的电能，高温档时S 2是闭合还是断开？ （2）电路中R 1的阻值；（3）电烤箱在低温挡正常工作时，电路中的电流和R 1的功率。

人教版九年级物理第十八章电功率计算题专项练习Ⅰ参考答案与试题解析一、计算题。

1．如图是苏泊尔电饭锅的原理图，它有加热和保温两挡，通过S的通断进行调节，R0，R 都是电阻，当是加热挡时电路的电功率为1000W，当是保温挡时电路总功率为22W。

求：（1）要使电饭锅处于低温挡时，开关S应处于断开状态？（2）电阻丝R0的阻值是多大？（3）当电饭煲处于保温挡时，电路中的电流多大？保温5min电阻丝R0产生的热量是多少？【分析】（1）根据P＝结合电路图分析开关断开和闭合时电饭锅的工作状态；（2）由电饭锅的加热挡功率，根据P＝计算R0的电阻；（3）由电饭锅的保温挡功率，根据P＝UI计算此时电路中电流，由焦耳定律计算保温5min电阻丝R0产生的热量。

【解答】解：（1）由图知，S闭合时，只有电阻R0接入电路中；S断开时，两电阻串联，由串联电路的电阻特点知，S断开时，电路的总电阻较大，电源电压一定，由P＝可知，此时电饭锅的电功率较小，为保温状态，则S闭合时为加热状态；（2）由题知，加热挡时电路的电功率为1000W，此时只有R0接入电路中，由P＝可得：R0＝＝＝48.4Ω；（3）由题知，保温挡时电路总功率为22W，由P＝UI可得，此时电路中电流：I＝＝＝0.1A，此时两电阻串联，所以I0＝I＝0.1A，所以保温5min电阻丝R0产生的热量：Q0＝I02R0t＝（0.1A）2×48.4Ω×5×60s＝145.2J。

答：（1）断开；（2）电阻丝R0的阻值为484Ω；（3）当电饭煲处于保温挡时，电路中的电流为0.1A，保温5min电阻丝R0产生的热量是145.2J。

【点评】本题考查了串联电路特点、电功率以及焦耳定律公式的应用，灵活应用公式、正确判断电饭锅的工作状态是解题的关键。

2．小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min。

水的温度由20℃升高到50℃．已知c水＝4.2×103J/（kg•℃），求：（1）加热过程中水吸收的热量；（2）此过程电热淋浴器的热效率。

第一节电能电功1.下图所示的常见电器中不是将电能转化为内能的是( )2.如右图所示，对于电能表面板上的一些参数的理解，下列说法错误．．的是（）A．此时电能表的读数为120.7度B．“220V”是指这个电能表应该在220伏的电路中使用C．“10(20)A”是指这个电能表使用时正常工作电流为10安或20安D．“600revs／kW·h”是指用电器每消耗1千瓦时电能，电能表的转盘转过600转3.小明家的电能表上标有“600r/kW·h”的字样，据此，他用表记录了10min内电能表上的转盘转过120r，那么用电器平均每分钟消耗的电能是（）A、7.2 kW·hB、0.72 kW·hC、0.2 kW·hD、0.02 kW·h4.某同学家里，8月月底抄表时，电能表的示数是96587 ，9月月底抄表时，电能表的示数为96959，该家庭9月份用电kW·h，若每度电费是0．50元，则应付电费元．5.一只电能表标有3000 r/KＷh字样，现在观察到电能表在10 min内转盘转了45圈，那么电流共做了多少功？4.电路中有一用电器，两端电压是6V，通过的电流是200mA，5min内电流做功的功是多少？5.R1＝6Ω、R2＝12Ω，并联后接到12V的电源上，求：（1）1min内电流通过R1所做的功。

（2）通电多长时间，整个电路消耗10800J的电能？6.小丽家有一电能表表上标有“220V 2.5（10）A 1500r/ kW·h”的字样，他单独将一个灯泡和电能表接在家庭电路中，闭合开关，灯泡正常工作，他发现在4min内，电能表的铝盘转过10转，请计算这只灯泡正常发光1h消耗的电能。

第二节电功率1.把标有“PZ220—100”、“PZ220—60”字样的两盏电灯，串联后接在220V的电路里，两盏灯比它们正常发光时都暗，这是因为两盏灯的（）A.额定电压变小了B.额定功率变小了C.实际电压大于额定电压D.实际功率小于额定功率2.某用电器电功率是800W，其物理意义是。
