外夹式超声波流量计的安装和注意事项
外夹式超声波流量计是一种常见的流量测量仪器，通过超声波技术对流体进行非接触式的测量，具有精度高、可靠性强、适用范围广等优点。
在安装和使用外夹式超声波流量计时，需要注意一些事项。
安装事项
1. 安装位置：外夹式超声波流量计应安装于流体管道上，且要求管道必须平直、光滑，且没有涌流和/或冲击流等情况。
对于开口式管道，应在管道两侧装配相同类型的超声波流量计。
2. 安装方式：安装时要采用正确的安装方式，如应保证传感器处于管道垂直方向，波束应与液体流动方向相垂直，同时还要注意间距、距离等因素。
3. 电缆布线：电缆应安装在不受拉伸、压力、弯曲或结构影响的区域，以避免导致电缆损坏。
另外，在安装电缆时，应注意电缆长度，保证沿着管道线路布放，尽量减少电缆长度。
4. 电源接线：应依据设备的电源要求正确接线，保证设备正常工作。
注意事项
1. 清洁：在使用外夹式超声波流量计前，应检查管道和传感器是否清洁，如管道内有残留物或污垢，应先清理干净。
2. 振动：外夹式超声波流量计应该安装在不会造成振动和冲击的区域，如果有振动和冲击，应该加装缓冲材料。
3. 保暖：若湿度较高、环境温度较低或管道载流介质温度很低，为了保证设备正常工作，应注意加装保温设备。
5. 定期校准：为了保证测量精度，需要定期对设备进行校准，一般推荐每年校准一次。
总之，在安装和使用外夹式超声波流量计时，要注意设备的正确安装和布线，减少因各种不利因素引起的误差，同时还需要注意设备的保养和维护，保证设备的正常工作和准确测量。
外夹式超声波流量计是一种测量流量的仪器，其原理主要是根据超声波在流动的流体中测量距离（在这里是流体体积）的基本原理。
具体来说，它利用超声波在流体中传播的特性，通过检测超声波的传播时间来计算流体的体积，再换算成流量。
首先，外夹式超声波流量计使用一对超声波探头，一个固定在管道外壁上，另一个则移动在管道内部。
这个移动的探头由流速决定，从而使得超声波在两个探头之间穿过。
当超声波向介质传播时，如果介质是均匀的，其速度不会改变。
但是，当遇到流体中的障碍物（例如管道内壁）时，超声波会反射。
因此，当超声波探头接收到反射回来的信号时，就可以确定两个探头之间流体的体积（即流速）。
在这个过程中，流量计会根据检测到的超声波频率和管道截面积来计算流量。
管道截面积已知（由流量计内部刻度决定），而超声波频率则是由超声波发射器发出的。
此外，外夹式超声波流量计还具有一些特殊的设计，如使用夹在管道外的探头，可以避免管道内流体对探头的影响，提高测量精度。
同时，这种设计还可以减少管道内壁的腐蚀和结垢，从而延长测量使用寿命。
另外，外夹式超声波流量计使用方便，无需停产即可安装和测量。
它适合测量各种形状的管道，如直线管道、U型管等。
而且，由于其测量准确度高、测量范围广，因此在工业生产中得到了广泛应用。
总的来说，外夹式超声波流量计的原理是基于超声波在流体中的传播特性，通过检测超声波的传播时间来计算流体的体积，再换算成流量。
其特殊的设计和优点使得它在工业生产中具有广泛的应用。
外夹式超声波流量计的安装和注意事项外夹式超声波流量计是一种广泛应用于工业领域的流量检测设备，它具有精度高、可靠性强、安装方便等优点，被广泛应用于石油、化工、电力、水处理等行业。
在安装外夹式超声波流量计时，需要特别注意以下事项。
1、安装环境的准备外夹式超声波流量计需要安装在管道上，因此需要对管道进行一定的准备工作。
首先，需要检查管道是否符合安装要求，管道内部需要干净，无明显的异物和泄漏，表面需要平整，如果有明显的凸起或堵塞，需要进行清理或磨平。
其次，需要准备好相应的安装工具和设备，包括螺杆、扳手、密封垫等。
2、选择合适的安装位置外夹式超声波流量计的安装位置对检测精度和可靠性有着至关重要的影响。
一般来说，流量计应该安装在直管段上，并且需要避免安装在弯头和阀门附近，因为这些地方易产生涡流和扰动，会对流量检测造成干扰和误差。
此外，还应该考虑到安装位置的便捷性和安全性，便于检修和维护，同时不影响管道正常运行。
3、正确的安装方法安装超声波流量计需要按照一定的方法进行，不能随意施工。
首先，需要选择合适的安装工具和设备，对超声波流量计进行调整和校正，确保其准确度和稳定性。
其次，需要按照说明书上的步骤进行安装，对夹具进行调整和紧固，避免产生漏气和松动现象。
最后，还需要进行系统校验和试运行，检查流量计的工作状态和输出结果是否正常。
4、安全和维护方面的注意在使用和维护外夹式超声波流量计时，需要注意以下问题。
首先，操作人员必须经过专门的培训和训练，掌握安全的使用方法和规程，避免发生危险。
其次，需要定期对流量计进行检修和维护，清洗液晶屏幕、电路板等部件，防止灰尘和杂物进入。
最后，还需要注意保养和维护工作的记录，以便对出现问题的流量计进行及时处理。
总之，外夹式超声波流量计的安装和注意事项是很关键的，需要操作人员具有专门的技能和知识，严格按照要求进行操作，遵循安全和科学的原则，以确保设备的可靠性和使用效果。
固定式超声波流量计FLEXIM固定式超声波流量计ADM7X07固定式超声波流量计FLEXIM固定式超声波流量计ADM7X07特点1、外夹式，能精确测量双向及快速变化的液体2、探头适合用于危险区域：A TEX zone1&2及FM DIV 23、自动识别探头及其标定数据，缩短设置时间，并能提供精确、持久、稳定的测量结果4、久经考验的外夹式探头，其量程宽，测量管径范围DN6至DN6500，测量温度范围-40℃至400℃，防尘，防潮5、友好用户界面应用化工行业超声波流量计量、石化行业超声波流量计量、石油和天然气行业超声波流量计量、制药行业超声波流量计量、半导体行业超声波流量计量、机械工程超声波流量计量、水与污水处理行业超声波流量计量。
防爆型固定式液体超声波流量计FLEXIM FLUXUS ADM8X27超声波流量计防爆型固定式液体超声波流量计FLEXIM FLUXUS ADM8X27超声波流量计特别设计用于危险区（A TEX ZONE1& ZONE2）固定式超声波流量计特点：1、外夹式，能够精确测量双向的流量，反应灵敏2、ADM8127为不锈钢结构，耐海水腐蚀，专为海上平台的应用而设计，A TEX防爆认证3、经过A TEX防爆认证的ADM8027超声波流量计，其所有电子原部件置于防爆壳体内（IP66），可通过磁性笔进行操作，无需打开外壳4、自动识别探头及其标定数据，缩短设置时间，并能提供精确，持久稳定的测量结果5、久经考验的外夹式探头，其量程宽，测量管径范围DN6至DN6500，测量温度范围-40℃至400℃，防尘，防潮6、友好用户界面应用：化工行业用FLEXIM超声波流量计石化行业用FLEXIM超声波流量计石油开采和勘探用FLEXIM超声波流量计炼化行业技术参数固定式经济型超声波流量计FLEXIM FLUXUS ADM5X07 经济型超声波流量计经济型超声波流量计水处理行业使用FLEXIM FLUXUS ADM5X07FLUXUS ADM5107 和ADM5207经济型超声波流量计，固定式安装，特别适用于水处理行业（自来水公司、污水处理等），工作原理为时差式，利用超声波信号在流体中的传播与流体的流速关系进行测量。
外夹式超声波流量计简介外夹式超声波流量计（Clamp-On Ultrasonic Flowmeter）是一种采用高精度超声波传感技术实现的流量测量仪器。
它不需要切割管道，不需要停机，也不会污染管道介质。
这种流量计能够适用于多种流体介质，涵盖了水、油、化工及天然气等领域，适用于各种管道尺寸。
因此，外夹式超声波流量计在现代工业生产和交通等领域得到了广泛的应用。
工作原理外夹式超声波流量计能够通过超声波的传播时间差来得到流体的流速，从而计算出管道内的流量。
它采用了非侵入、高精度的测量方法，对被测液体无需任何影响。
外夹式超声波流量计需要将传感器分别安装在管道的两侧，通过超声波信号的反射和折射完成流量数据的测量。
传感器主要由发射器和接收器两个组成部分组成。
发射器发出超声波信号，信号在液体中传播并被接收器接收。
由于信号在流速和流体密度的影响下会发生变化，通过接收器收集到的反射信号，可以测量出管道中液体的流速。
外夹式超声波流量计还采用了多径测量技术，通过测量不同路径上的信号传播时间差，消除了信号中的不稳定性和异常数据，提高了测量精度。
应用场景外夹式超声波流量计的应用场景非常广泛，不仅适用于流量较大的管道，也适用于较小的管道。
同时，它是一种非侵入式的测量方法，不会对管道的运行产生任何影响。
因此，外夹式超声波流量计被广泛应用于下列领域：工业领域外夹式超声波流量计在工业生产过程中得到了广泛应用。
它可以用于水、油和化工生产等领域，也适用于能源、采矿和造纸等行业。
在工业领域，它常常用于监测生产流程中各个管道中流体的流速和流量，从而帮助企业掌握生产过程中的工艺参数，提高运营效率。
商业领域外夹式超声波流量计还可以用于商业领域，如超市、商场、酒店等。
它可以用于监测水和油等液体的流量，帮助商家掌握运营过程中各水、油管道中的流量情况，从而减少浪费、优化管理。
同时，它还可以用于商业领域中的节能环保和安全生产等方面，从而发挥着积极的作用。

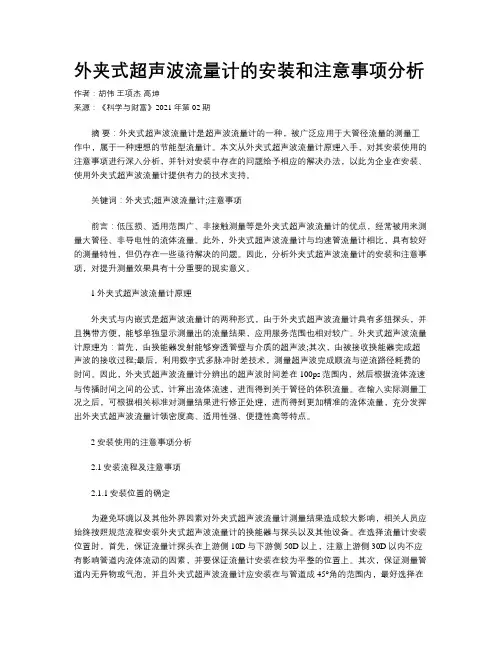

外夹式超声波流量计的安装和注意事项分析作者：胡伟王项杰高坤来源：《科学与财富》2021年第02期摘要：外夹式超声波流量计是超声波流量计的一种，被广泛应用于大管径流量的测量工作中，属于一种理想的节能型流量计。
本文从外夹式超声波流量计原理入手，对其安装使用的注意事项进行深入分析，并针对安装中存在的问题给予相应的解决办法，以此为企业在安装、使用外夹式超声波流量计提供有力的技术支持。
关键词：外夹式;超声波流量计;注意事项前言：低压损、适用范围广、非接触测量等是外夹式超声波流量计的优点，经常被用来测量大管径、非导电性的流体流量。
此外，外夹式超声波流量计与均速管流量计相比，具有较好的测量特性，但仍存在一些亟待解决的问题。
因此，分析外夹式超声波流量计的安装和注意事项，对提升测量效果具有十分重要的现实意义。
1外夹式超声波流量计原理外夹式与内嵌式是超声波流量计的两种形式，由于外夹式超声波流量计具有多组探头，并且携带方便，能够单独显示测量出的流量结果，应用服务范围也相对较广。
外夹式超声波流量计原理为：首先，由换能器发射能够穿透管壁与介质的超声波;其次，由被接收换能器完成超声波的接收过程;最后，利用数字式多脉冲时差技术，测量超声波完成顺流与逆流路径耗费的时间。
因此，外夹式超声波流量计分辨出的超声波时间差在100ps范围内，然后根据流体流速与传播时间之间的公式，计算出流体流速，进而得到关于管径的体积流量。
在输入实际测量工况之后，可根据相关标准对测量结果进行修正处理，进而得到更加精准的流体流量，充分发挥出外夹式超声波流量计领密度高、适用性强、便捷性高等特点。
2安装使用的注意事项分析2.1安装流程及注意事项2.1.1安装位置的确定为避免环境以及其他外界因素对外夹式超声波流量计测量结果造成较大影响，相关人员应始终按照规范流程安装外夹式超声波流量计的换能器与探头以及其他设备。
在选择流量计安装位置时，首先，保证流量计探头在上游侧10D与下游侧50D以上，注意上游侧30D以内不应有影响管道内流体流动的因素，并要保证流量计安装在较为平整的位置上。
超声波流量计的优缺点以及注意事项超声波流量计的优缺点以及注意事项外夹式或者管段式超声波流量仪表是以"速度差法"为原理，测量圆管内液体流量的仪表。
它采用了先进的多脉冲技术、信号数字化处理技术及纠错技术，使流量仪表更能适应工业现场的环境，计量更方便、经济、准确。
产品达到国内外先进水平，可广泛应用于石油、化工、冶金、电力、给排水等领域。
超声波流量计是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。
原理根据对信号检测的原理超声流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等。
超声流量计和超声波流量计一样，因仪表流通通道未设置任何阻碍件，均属无阻碍流量计，是适于解决流量测量困难问题的一类流量计，特别在大口径流量测量方面有较突出的优点，它是发展迅速的一类流量计之一。
超声波流量计采用时差式测量原理:一个探头发射信号穿过管壁、介质、另一侧管壁后，被另一个探头接收到，同时，第二个探头同样发射信号被*个探头接收到，由于受到介质流速的影响，二者存在时间差Δt，根据推算可以得出流速V和时间差Δt之间的换算关系V=(C2/2L)×Δt，进而可以得到流量值Q优缺点优点超声波流量计是一种非接触式仪表，它既可以测量大管径的介质流量也可以用于不易接触和观察的介质的测量。
它的测量准确度很高，几乎不受被测介质的各种参数的干扰，尤其可以解决其它仪表不能的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。
缺点现今所存在的缺点主要是可测流体的温度范围受超声波换能铝及换能器与管道之间的耦合材料耐温程度的限制，以及高温下被测流体传声速度的原始数据不全。
目前我国只能用于测量200℃以下的流体。
另外，超声波流量计的测量线路比一般流量计复杂。
这是因为，一般工业计量中液体的流速常常是每秒几米，而声波在液体中的传播速度约为1500m/s左右，被测流体流速(流量)变化带给声速的变化量zui大也是10-3数量级.若要求测量流速的准确度为1%，则对声速的测量准确度需为10-5~10-6数量级，因此必须有完善的测量线路才能实现，这也正是超声波流量计只有在集成电路技术迅速发展的前题下才能得到实际应用的原因。
淮安嘉可自动化仪表有限公司
超声波流量计的分类
超声波流量计分为管段式和外夹式。
管段式超声波流量计又分为内嵌式和插入式，内嵌式是超声探头镶嵌在流量计本身的管壁上，流量检测比较稳定，探头调试安装后不能随意拆卸；插入式超声波流量计是安装在被测管道上，探头经过在管道上打孔后安装在合适的孔内进行流量测量。
外夹式（手持式）超声波流量计有单独的显示，探头可以多组，携带方便，可以直接对有液体流动的管道进行测量。
目前在检测在线流量计过程中，多使用外夹式超声波流量计。
但从很多实际检测情况反映，外夹式超声波检测精度不够高，而且外夹式在超声波流量计安装和检测过程中还有很多需要注意的问题。
外夹式超声波流量计使用说明一、什么是外夹式超声波流量计？外夹式超声波流量计是一种用于测量液体流量的先进设备。
它采用超声波技术，通过测量流体中超声波的传播时间来计算流量。
与传统的流量计相比，外夹式超声波流量计具有更高的精度和更广泛的应用范围。
二、如何正确使用外夹式超声波流量计？1. 安装前准备在安装外夹式超声波流量计之前，首先需要确保管道干净，并清除其中的杂质和残留物。
同时，检查设备是否完好无损，确保传感器与管道之间的连接紧密。
2. 安装传感器将传感器正确安装在管道上，并确保其与管道之间的夹持紧密。
确保传感器的位置正确，不受外界干扰，并且与管道的内径相匹配。
3. 连接设备将外夹式超声波流量计与电源和显示器连接。
确保连接安全可靠，避免电源和信号线受到干扰。
4. 启动设备按下设备上的启动按钮，等待设备启动完成。
在启动过程中，设备会进行自检和校准，确保其工作正常。
5. 设置参数根据实际需求，设置外夹式超声波流量计的相关参数，如流体类型、管道尺寸等。
确保参数设置正确，以保证测量结果的准确性。
6. 测量流量将待测流体通过管道，观察显示器上的流量数值。
外夹式超声波流量计会实时显示流量数据，并可以记录历史数据。
7. 维护保养定期清洁外夹式超声波流量计，确保传感器表面干净，并及时更换损坏或老化的零部件。
同时，避免设备受到撞击和振动，以免影响测量结果。
三、外夹式超声波流量计的优势和应用领域1. 优势：外夹式超声波流量计具有精度高、响应速度快、使用寿命长等优点。
它可以测量各种液体，无论是清洁液体还是带有固体颗粒的液体，都可以准确测量。
2. 应用领域：外夹式超声波流量计广泛应用于化工、石油、水处理、制药等行业。
它可以用于监控流体的流量、管道的状况以及流体的质量等方面。
总结：外夹式超声波流量计是一种先进的流量测量设备，使用它可以准确测量各种液体的流量。
正确安装和使用外夹式超声波流量计对于获取准确的测量结果非常重要。
外夹式超声波流量计具有精度高、响应速度快等优势，广泛应用于化工、石油、水处理、制药等行业。
外夹式超声波流量计工作原理随着工业自动化的不断发展，流量计作为一种重要的工业仪表，被广泛应用于各个领域。
其中，超声波流量计作为一种新型的流量计，具有精准、可靠、不易受介质影响等优点，被越来越多的企业所采用。
本文将介绍一种常用的超声波流量计——外夹式超声波流量计的工作原理。
一、外夹式超声波流量计的构成外夹式超声波流量计由传感器和计算器两部分组成。
其中，传感器包括发射器和接收器，它们被夹在管道外壁上，通过管道壁将超声波信号传递到管道内部。
计算器则通过接收传感器的信号，计算出被测介质的流量。
二、外夹式超声波流量计的工作原理外夹式超声波流量计采用了时差法的测量原理。
即通过超声波在介质中的传播速度和传播时间来计算流量值。
当超声波从传感器的发射器发出时，它会在介质中以一定的速度传播，当它遇到介质中的杂质或气泡时，会反射回来。
这时，接收器会接收到反射回来的超声波信号，并将其转化为电信号。
计算器通过计算发射器和接收器之间超声波的传播时间差，来确定介质的流速。
由于外夹式超声波流量计的传感器被夹在管道外壁上，因此不会影响介质的流动，也不会受到介质的影响，可以保证测量的准确性。
三、外夹式超声波流量计的优点1. 精度高：外夹式超声波流量计采用了时差法的测量原理，可以保证测量的准确性，精度高达±0.5%。
2. 可靠性强：外夹式超声波流量计不会影响介质的流动，也不会受到介质的影响，可以保证测量的可靠性。
3. 适用范围广：外夹式超声波流量计可以测量各种液体介质，包括腐蚀性介质、高温介质、高压介质等。
4. 安装方便：外夹式超声波流量计的传感器被夹在管道外壁上，安装方便，不需要停机安装。
四、外夹式超声波流量计的应用外夹式超声波流量计广泛应用于石油化工、水处理、食品饮料、制药、环保等领域。
比如在石油化工行业中，外夹式超声波流量计可以用于测量各种液体介质的流量，如原油、石油、天然气等。
在水处理领域中，外夹式超声波流量计可以用于测量污水、自来水、冷却水等液体介质的流量。
油气田常用的5类流量计按计量原理不同，油气田常用的5类流量计分别为速度式流量计、变面积式流量计、容积式流量计、差压式流量计和质量流量计（见表2）。
其中，变面积式流量计、容积式流量计、质量流量计、差压式中的文丘里流量计，以及速度式中的涡街、电磁和涡轮流量计不满足储气库高压和高流速的计量要求，差压式流量计中孔板流量计量程比不满足储气库计量的量程比要求。
满足储气库高压力、高量程比计量要求的有均速管流量计、靶式流量计、槽道式流量计、插入式超声波流量计、外夹式超声波流量计。
各流量计结构与特点如下。
（1）均速管流量计包括阿牛巴流量计和威力巴流量计，测量元件构造简单，测量准确度等级一般为1级，流量范围最大可做到12:1。
（2）靶式流量计靠压敏电阻应变片，将流体冲击靶杆产生的微小形变转化为流速，可双向计量，灵敏度高，测量准确度等级为1级，直径可做到0.0125～1.5m，量程比为15:1。
（3）槽道式流量计通过测量流经纺锤体压力降计算天然气流量。
量程比为30:1，安装简单，可双向测量、准确度较高。
但纺锤体与管壁之间的通道过窄，当采出气含液黏度过高时会出现堵塞情况。
（4）超声波流量计按声波探头的设置方式分为插入式超声波流量计和外夹式超声波流量计，通过顺流和逆流情况下信号传输时差计算出介质流量。
超声波流量计内部没有可动部件，维修时不影响生产，需要前后15倍直径以上长度的直管段，测量准确度高（双声道准确度 1级）、可靠性强、压力损失小，量程比为100:1，可用于双向计量。
（5）外夹式超声波流量计与插入式超声波流量计原理相同。
与插入式相比外夹式超声波流量计有如下优点：探头不直接接触介质，无压损；安装便利无需在高压管道上进行开口，尤其适用于大直径管道的计量。
但外夹式超声波流量计在管径与壁厚比超过10:1时，计量准确度难以保证。
什么是外夹式超声波流量计外夹式超声波流量计（Clamp-On Ultrasonic Flowmeter）是一种采用高精度超声波传感技术实现的流量测量仪器。
它主要由一个支架和一组超声波传感器组成，这些传感器可以安装在管道的外壁上，无需切割管道或停机，也不会污染管道介质。
外夹式超声波流量计通过超声波的传播特性来测量流体的流速和流量，具有非侵入式、高精度、广泛适用等特点。
工作原理外夹式超声波流量计的工作原理主要基于超声波的传播时差原理或多普勒效应。
具体来说，当超声波脉冲穿过流体时，如果流体中存在运动的颗粒或气泡，超声波的频率会发生变化（多普勒效应），或者通过测量超声波在顺流和逆流方向上的传播时间差（时差法），可以计算出流体的流速。
进而，根据流速和管道截面积等参数，可以计算出管道内的流量。
主要特点非侵入式测量：无需切割管道，不需要停机，也不会污染管道介质，实现了无损安装。
高精度：采用高精度超声波传感技术，能够准确测量流体的流速和流量。
广泛适用：可以测量多种流体，包括水、污水、海水、气体、蒸汽、油等，适用于各种管道材质和尺寸。
安装维护成本低：安装过程简单快捷，无需额外的控制设备，维护成本低。
耐腐蚀、耐高温、耐冲击、耐磨损：具有良好的环境适应性，可以满足各种场合的流量测量需求。
低噪声、低功耗、低成本：在运行过程中产生的噪声低，功耗小，且整体成本相对较低。
典型用途外夹式超声波流量计在工业生产、水处理、环保监测等领域有着广泛的应用。
其典型用途包括：水、污水、海水的流量测量。
给水和排水系统的流量监测。
发电厂（核电、火力和水力）的流量测量。
造纸和制浆行业的流量控制。
热力、供暖、供热系统的流量监测。
泄漏检测。
冶金、矿山行业的流量巡检和跟踪。
食品和医药行业的流量、热量化管理。
总之，外夹式超声波流量计是一种非常实用的流量测量技术，具有操作简单、安装维护成本低、测量准确、多功能等优点，在工业生产中有着重要作用。
外夹式超声波流量计使用说明
外夹式超声波流量计是一种用于测量液体流量的设备，它具有简单易用、无需中断管道、不会引起压力损失等特点。
以下是关于外夹式超声波流量计的使用说明：
1. 安装，首先，选择合适的安装位置，确保管道直线段长度符合要求，安装前应清洁管道内壁。
将传感器外夹在管道上，确保传感器与管道之间没有空隙，然后固定传感器。
2. 电源接入，连接外夹式超声波流量计的电源，确保电源稳定并符合设备要求。
通常情况下，外夹式超声波流量计会配备显示屏或者与计算机连接，以便进行数据显示和记录。
3. 参数设置，根据实际使用情况，设置流量计的参数，包括管道直径、流体介质、温度补偿等。
这些参数设置将影响流量计的测量精度和稳定性。
4. 校准，在安装和参数设置完成后，进行流量计的校准工作。
校准是为了确保流量计的测量结果准确可靠，通常需要使用标准流量计进行比对和调整。
5. 使用，在一切准备就绪后，外夹式超声波流量计即可投入使用。
在使用过程中，要定期检查设备的工作状态，确保其正常运行。
6. 维护，定期对外夹式超声波流量计进行维护保养，包括清洁
传感器、检查电源线路、防止灰尘和杂物进入设备等。
总之，外夹式超声波流量计的使用说明涉及安装、电源接入、
参数设置、校准、使用和维护等多个方面，只有严格按照使用说明
进行操作，才能确保流量计的准确性和稳定性。
希望以上内容能够
全面回答你的问题。
Q概述SITRANS FUS1020 可实现可靠的流量测量，比其他外夹式超声波流量计费用更低。
大多应用中，流量精度为1％或更高。
Q特性• 易于安装：不需切割管道或停止流量• 维护费用低：外部传感器不需定期清洁• 无可动部件，避免磨损或淤塞• 无压降或能耗• 量程比宽，80 : 1• 可选择单、双声道操作• 换能器匹配管道材质并由菜单指引位置• 宽波束技术确保高性能• 调零通道不需中断流量自动设置零点，并消除零点漂移Q应用FUS1020 可用于大多数清洁流体的应用中，包括：• 水&污水工业饮用水污水，流入&流出处理水，淤泥• 化工食品工业钠盐氢氧化钠• HVAC & 能源工业冷却水流量燃料流量• 过程控制化学药品医药用品Q设计• IP65 (NEMA 4) 墙装流量显示计算机，带单独的换能器和电缆• 可用单双声道仪表Q功能• 2x16 集成文字显示器和5键的键盘用于安装菜单和数据显示• 可分配4 ... 20 mA隔离回路供电输出• TTL 流量脉冲速率输出• RS232 数字通讯端• DB9连接器用于PC通讯• 可选择打开选择器报警输出（40V DC最大）• 罐装累加器“启动-停止”控制• 内部校准安全开关• 远程PC安装菜单• 动态调零自动设置零点• 双向流量操作• 1Mbyte数据记录，可存储地址和数据Q技术规格SITRANS FUS1020输入流量范围± 12 m/，双向测量灵敏度0.0003 m/s，不受流速的影响输出输出• 电流： 4 ... 20 mA1个用于单声道2个用于双声道• 1x 0 ... 5 kHz脉冲比，数字隔离，仅适于单声道• RS232 串行口可选输出• 电流：1x 4 ... 20 mA，可重设，仅适于单声道状态/报警I/O• 可编程模式继电器（可选）1个用于单声道2个用于双声道• 与累加器控制的联系可视开关输入1x 用于单声道2x用于双声道• 隔离累加器重设开关可视，仅适于单声道精度精度流量的± 0.5%...1.0%批处理重复性± 0.15%动态调零速度的0.1%； 0.0003 m/s，带动态调零数据刷新率 5 Hz额定工作条件防护等级IP65 (NEMA 4)设计重量 1.4 kg尺寸 (W x H x D)197 x 103 x 109 mm供电电压110 ... 240 V AC @ 15 VA 或9 ... 36 V DC @ 10 W证书与认证证书UL 清单ULc清单106选型与订货数据订货号订货代码SITRANS FUS1020 基础外夹式，IP65 (NEMA 4)7M E3570-QQQ00-0QQQ QQQ声道或超声波束个数单声道X1双声道/双波束2流量计功能和I/O配置• Blind 系统-1x 4 ... 20 mA 每声道-1x 脉冲输出 (仅用于单声道)A• 带显示X E• 带显示和1路附加模拟输出 (仅适于单声道)F• 带显示，并带有单刀单掷继电器G• 带显示和1路附加模拟输出，并带有单刀单掷继电器(仅适于单声道)H仪表电源选项90 ... 240 V AC A9 ... 36 V DC B1声道换能器(包括管道安装工具和挡块，用于标出最大外径)产品规格见“换能器选项表”无换能器A A2 通用型，口径(mm)12~503“/有轨安装BB3 通用型，口径(mm)19~1275“/有轨安装X C C3 通用型，口径(mm)51~30513“/安装框架X DD3 通用型，口径(mm)203~61024“/安装框架X E E2通用型，口径(mm)254~601648“/安装框架X FA1H (高精度)3“/无轨安装G A2H (高精度)3“/无轨安装H A3H (高精度)3“/无轨安装J B1H (高精度)5“/无轨安装K B2H (高精度)5“/无轨安装X L C1H (高精度)24“/安装框架M C2H (高精度)24“/安装框架X N D1H (高精度)48“/安装框架X P D2H (高精度)48“/安装框架Q其它型号 (不同尺寸、类型、安装、温度范围)附加订货代码和文字说明Z P1Y2声道换能器(包括管道安装工具和定距尺，用于标出最大外径)产品规格见“换能器选项表”无换能器AA2 通用型，口径(mm)12~503“/有轨安装BB3 通用型，口径(mm)19~1275“/有轨安装X CC3 通用型，口径(mm)51~30513“/框架安装X DD3 通用型，口径(mm)203~61024“/框架安装X EE2通用型，口径(mm)254~601648“/框架安装X FA1H (高精度)3“/无轨安装GA2H (高精度)3“/无轨安装HA3H (高精度)3“/无轨安装JB1H (高精度)5“/无轨安装KB2H (高精度)5“/无轨安装X LC1H (高精度)24“/框架安装MC2H (高精度)24“/框架安装X ND1H (高精度)48“/框架安装X PD2H (高精度)48“/框架安装Q其它型号 (不同尺寸、类型、安装、温度范围)附加订货代码和文字说明Z Q1Y认证无0X主流产品交货期短选型和订货数据订货代码详细设计请在订货号上加"-Z"并列出订货代码(s)换能器配用电缆（根据声道数增添）见“传感器电缆选项表”K..电缆终端工具（一个电缆对）• 适于标准和高压电缆的换能器电缆终端T01语言（仪表、标签和文件）• 德语X B10• 法语B12• 西班牙语B13• 意大利语B14湿测转换校准• 标准室内6点校准（高达DN150(6")）D10标签铭牌• 不锈钢，带12mm字符（最多15字符）Y17• 不锈钢，带8mm字符（最多15字符）Y19选型与订货数据订货号订货代码SITRANS FUS1020 基础外夹式，IP65(NEMA 4)7M E3570-QQQ00-0QQQ QQQ107108Q MLFB 实例应用举例基础型外夹式仪表用于DN150(6" schedule 40)碳钢污水管道，管道壁厚7.1mm 。
外夹式超声波流量计优点
外夹式超声波流量计适用于测量满管的单一均质流体液体流量计，可测量的介质：饮用水、河水、海水、地下水冷却水、高温水、污水、润滑油、柴油、燃油化工液体其他。
外夹式超声波流量计产品优点如下：
1、外夹式超声波流量计为非接触式测量方法，用于测量的传感器无需跟测量液体直接接触，
测量结构不受被测流体的黏度、电导率的影响，故可测各种液体或气体的流量。
如可用于各种
液体或气体的流量。
如何用于各种液体的流量测量，包括测量腐浊性液体、高黏度液体和非导
电液体的流量，尤其适于测量大口径管道的水流量或各种水渠、河流、海水的流速和流量，在
医学上还用于测量血液流量等。
2、特别适合大口径测量。
超声波流量计没有插入管道的阻流部件，仅靠声波的传导与反射来
达到测量目的，外夹式超声波流量计可测口径达10m以上，能解决其他流量计目前还无法解决
的大口径测量问题，而且它的造价和质量基本上与被测管道的口径无关。
3、可测含有大量杂质和气泡的液体介质，能解决污水处理、环境保护等行业使用其它流量计
无法测量的问题。
4、节能，超声波流量计不用插入被测流场，没有压力损失，其本身耗能又。
