TDS-100系列超声波流量计

  • 格式：ppt
  • 大小：1.62 MB
  • 文档页数：23

下载文档原格式

  / 23

合集下载

TDS-100H便携式超声波流量计作业指导书

TDS-100H便携式超声波流量计作业指导书

河南鸿泰节能技术有限公司作业指导书批准:张丕炎HTJN/ZY02TDS-100H便携式超声波流量计作业指导书1.用途仪器适用于从管道外面测量流体的流量。

2.主要技术参数2.1测量范围：管道外径：Φ20 ~ 6000mm最大流速：32m/s流体温度：-40 ~ 200℃基本误差：±1%2.2使用条件2.2.1仪器使用的环境温度应在-10℃～45℃之间，相对湿度<85％，探头工作温度-40℃~ 200℃。

2.2.2仪器使用时，应尽量保持仪器的平稳，防止强烈振动。

2.2.3仪器在室外使用时，不要让仪器长时间暴露在灼热的阳光下，也不要让雨、雪等淋落到仪器上。

2.2.4在移动仪器时，要小心发生不必要的冲击和震动，否则可能发生故障。

建议在携带搬运时将仪器装入手提箱内。

2.2.5不能在有灰尘或腐蚀性气体的环境中使用。

2.2.6不要将重物放在电源线上，受损的电源线可能导致短路或电击。

电源线受到损坏应及时更换。

2.2.7安装探头的位置，应选择直管段长度足够，管内尽可能少含有气泡，管内壁不能有过厚的垢，探头易于安装的地点。

3.开机3.1选择安装位置3.1.1满足直管段的要求上游侧10D以上，下游侧5D以上的测试要求。

3.1.2上游侧大约30D以内没有干扰流动状态的因素。

3.1.3管道内必须充满液体，液体内不含气泡或其他异物，。

3.1.4仪器安装的管道周围有足够的维护空气，能使人站着工作。

3.2安装方法的选定3.2.1 使用Z型安装方法的情况：一般在100mm以上的管道上使用。

a．安装空间较小时；b．要测量的是浑浊高的液体；c．管道是水泥砂浆衬里；d．管道陈旧，认为管道内壁附着一定的结垢时。

3.2.2使用V型安装方式的情况：一般建议在20-300mm的管道上使用。

3.3安装面的处理安装仪器部分管段的表面，如有沥青、铁锈、腐蚀和凸凹不平时，要用砂纸或稀释剂等将杂物清除干净，其宽度为仪器安装尺寸（L）+200mm的圆周表面。

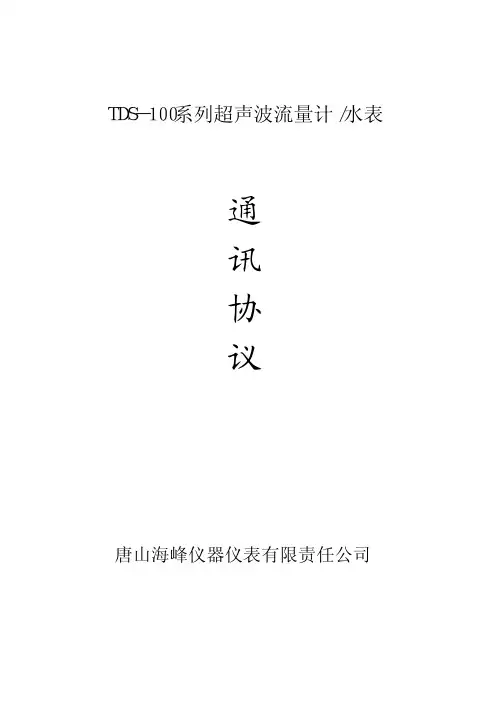

TDS100通讯协议

TDS100通讯协议

个数
0001-0002 2
瞬时流量
0003-0004 2
瞬时热流量
0005-0006 2
流体速度
0007-0008 2
测量流体声速
0009-0010 2
正累积流量
0011-0012 2
正累积流量小数部分
0013-0014 2 0015-0016 2 0017-0018 2
负累积流量 负累积流量小数部分 正累积热量
（2） 问：为什么 MODBUS 读出的量值乱七八糟的，和显示值完全不一致？ 答：一般来说如果 MODBUS 协议能够读出数据就表明协议本身没有问题了。乱七八糟 的数据是因为存在如下错误： A．数据格式错误； B.寄存器地址有误，导致数据发生了位移而产生错误。 比如 REAL4 这种实型变量（IEEE754 格式的单精度浮点数），按照字和字节共有 4 种不同的排列方式，TDS100 使用的是最常规的一种，即低 word 和高 byte 在前格 式。您可以修改您的软件的数据存放格式解决这个问题。如果使用通用的组态软件， 则组态软件一般具有一个选择格式的方法。
（5） 问：我的系统不能支持长整数以及实型变量格式，应该怎么办？ 答：需要采用数值转换方式，或查找新驱动程序解决。
（6） 问：MODBUS 有测试程序吗？ 答：有！推荐使用 MODSCAN 这个软件，可以在网上搜到。这个程序很是方便，有助于 方便检查读出的数据，理解各种类型数据的含义。
（7） 问：流量计是否具有模拟运行状态以方便测试，怎样设置？ 答：有！在 M11 窗口中输入 0 值即启动模拟运行状态。模拟运行状态下总是设置流速为 1.2345678m/s，瞬时流量等于 0，并且显示“R”状态。如果要求瞬时流量为设定值， 则可以通过在 M44 窗口中输入一个负的设定值实现。例如在 M44 窗口中输入-3600 立方米/秒。瞬时流量就会显示为 3600 立方米/秒。这时所有累积器也会做相应的 累积。因此就得到了变化的累积量输出。使用这个功能，能在不接传感器的条件下， 特别方便与联网软件的调试以及流量计功能的测试。

超声波流量计快速设置操作

超声波流量计快速设置操作

TDS-100型超声波流量计快速设置操作
1、管外径设置：按“MUEN”键，键入“11”进入11号窗口，输入管外径值后键入“ENT”
键确认；
2、管壁厚度设置：按“MUEN”键，键入“12”进入12号窗口，输入管壁厚度值后键
入“ENT”键确认；
3、管材设置：按“MUEN”键，键入“14”进入14号窗口，选择管材类型后键入“ENT”
键确认；
4、衬材参数设置：按“MUEN”键，键入“16”进入16号窗口，选择衬材类型后键入
“ENT”键确认，如果需要的话，可按“▼”键进入17号窗口输入衬材声速值后键入“ENT”键确认，再按“▼”可进入18号窗口输入衬里厚度值后键入“ENT”键确认；
5、流体类型设置：按“MUEN”键，键入“20”进入20号窗口，选择流体类型后键入
“ENT”键确认；
6、探头类型设置：按“MUEN”键，键入“23”进入23号窗口，选择探头类型后键入
“ENT”键确认；
7、探头安装方式设置：按“MUEN”键，键入“24”进入24号窗口，选择安装方式后
键入“ENT”键确认；
8、探头安装间距参数：按“MUEN”键，键入“25”进入25号窗口，查看设备自动生
成的间距参数，并以此为依据安装；
快速设置完毕后，按“MUEN”键，键入“02”恢复正累积数据显示菜单。

（备注：进入各项设置菜单，也可以直接使用“▼”和“▲”键，逐一调出各个菜单。

例如：在11号窗口时，按“▼”键则进入12号窗口；按“▲”键则进入10号窗口。

）。

TDS-100H型超声波流量计测煤矿在用离心泵流量

TDS-100H型超声波流量计测煤矿在用离心泵流量

摘要:文章基于实践应用的基本要求，深入探讨通过TDS-100H 型超声波流量计测定离心泵管路流量的操作规程和传感器安装步骤，为同行进行类似的提供参考依据。

关键词:离心泵流量测定传感器煤矿由于开采时间较长，所使用的离心泵工作环境十分恶劣，使得所使用的离心泵经常损坏，在维修以后出现性能上的偏差。

煤矿用离心泵的检测实际上是性能上的检测，正式弥补了维修后性能上是否符合离心泵满足矿井排水能力的需要。

对煤矿离心泵的检测实际上是为了确定水泵扬程、轴功率、效率与流量之间的关系。

排水管路是排水系统中一个不可或缺的部分，管路的流量的测定时为了确定水泵特性，在水泵的测试中，启动排水系统所有的工作泵、备用泵、检修泵、工作管路、泵用管路，测定总的排水量、总的排水能力。

由此可见水泵的性能取决于管路的流量。

11.1示界面时：即进入子菜单M11，即进入子菜单M10，直接输入管路周长；再按两M12，输入管路厚度；进入子菜单M13：如果管路内部没有锈蚀等现象，M13直接就是管路的内径，不需要再进行设置，若管路内部有锈蚀等现象，就要进行除锈处理，处理后：M12，重新输入管路厚度。

M14，进入管路材质的选择：选择好后即选择了管路材质。

1.4M16，进入有无衬里的选择：按ENT选择衬里材质，即选择了管路衬里；选择好后M18，输入衬里的厚度。

M20。

按选择类型第一个即可。

（这里的类型有许多，注意测煤矿离心泵只是其中很小一部分）。

1.6M23，选择传感器的类型，按这里就是购买时配置的传感器类型，第一次选择好后，以后使用时就不需要再进行选择。

1.7M24，选择传感器安装测量方法：对于管路内径在10-100mm的用W型，管径在100mm以上的用Z型，管径在20-300mm的用V型。

1.8M25，显示的是传感器安装距离（见下图）：1.9传感器位置的要求如下：①排水管路里要充满水，不得有汽泡；②传感器应在出水管道内流体流动状态接近絮流状态且没有漩涡的位置。

TDS-100系列超声波流量计

TDS-100系列超声波流量计

1
TDS-100 系列超声波流量计

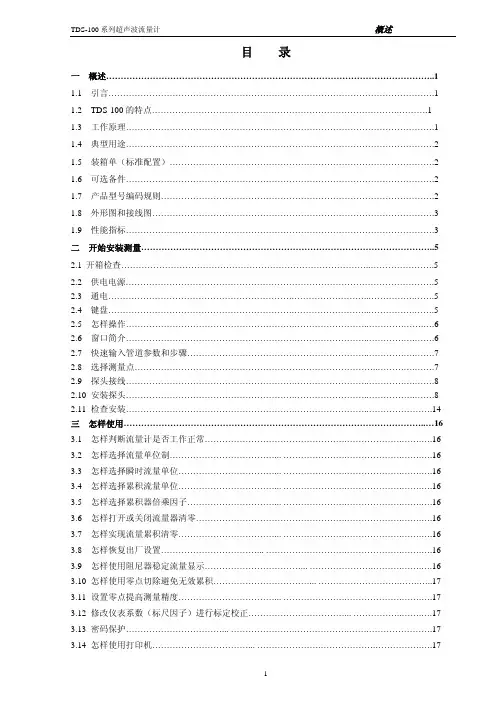

概述
3.15 怎样使用 4-20mA 电流环输出……………………………... …………….…………….…….….18
3.16 怎样输出模拟电压信号……………………………... ………..…………….…………….…….….18 3.17 怎样使用频率信号输出……………………………... ………..…………….…………….…….….18 3.18 怎样输出累积脉冲……………………………... ……………..…………….…………….…….….18 3.19 怎样产生输出报警信号……………………………... ………..…………….…………….…….….18 3.20 怎样使用 OCT 输出……………………………... ………..…………….…………….………...….19 3.21 怎样使用继电器输出……………………………... ………..…………….…………….……….….19 3.22 怎样修改日期时间……………………………... ………..…………….…………….……….…….19 3.23 怎样调整 LCD 显示器……………………………... ………..…………….…………….…..….….19 3.24 怎样使用 RS232/RS485 串行口……………………………... ………..………………….…….….19 3.25 怎样查看每日、每月、每年流量……………………………... ………..….…………….…….….19 3.26 怎样连接压力信号和温度信号（模拟输入）…………... ………..….…………….………….….20 3.27 怎样实现断电时间段内流量的自动补加…………... ………..….…………….……………….….20 3.28 怎样使用工作计时器…………... ………..….…………….………………………….…………….20 3.29 怎样使用批量(定量)控制器…………... ………..….…………….………………………….….….20 3.30 怎样对模拟输出进行校准…………... ………..….…………….……………………………….….20 3.31 查看电子序列号和其他细节…………... ………..………….…………….…………………….….20 四 命令/显示窗口详解…………………………………………………………………………………..20 4.1 显示窗口一览表…………... ………..……………………….…………….…………………….….21 4.2 显示窗口顺序介绍…………... ………..………….…………….……………………………….….22 五 问题处理…………………….………………………………………………………………….……..39 表 1 硬件上电自检信息及原因对策……... ………..………….………………………………….…….39 表 2 工作时错误代码原因及对策……... ………..………….….………………………………..……...39 其他常见问题问答……... ………..………….…………….……………………………….……….……..40 六 联网使用及通信协议…….…………………………………………………………………………..42 6.1 概述…... ………..………….…………….……………………………….……………….……..…..42 6.2 流量计串行口定义…... ………..………….…………….…………………….…………….……....42 6.3 同上位机的 RS232 直接联接…... ………..………….…………….…………….………….….…..42 6.4 通信协议及其使用…... ………..………….…………….………………………….……….………42 七 质量保证及服务编修支持…….……………………………………………………………………..46 7.1 质量保证………..………….…………….……………………………….……………….……..…..46 7.2 公司服务………..………….…………….……………………………….……………….……..…..46 7.3 产品升级………..………….…………….……………………………….……………….……..…..46 7.4 技术支持………..………….…………….……………………………….……………….……..…..46 八 附录…….……………………………………………………………………………………………..47 8.1 常用液体声速和粘度………..………….…………………………….……………….………...…..47 8.2 常用材料声速………..………….…………….…………………….……………….……..………..47 8.3 水中声速表（1 标准大气压下）………..………….…………….……………………….……..…..48

TDS-100W超声波工业水表技术参数及流量范围

TDS-100W超声波工业水表技术参数及流量范围

TDS-100W电池供电型超声波工业水表产品简介电池供电型超声波工业水表TDS-100WTDS-100W电池供电型超声波工业水表使用了具有50分贝动态范围的前置接收放大器，可选配外夹式、插入式、管段式等传感器，解决了原有产品小流量漂移的问题。

管段一体式采用整体铸造，安装尺寸与机械水表相同，整体防水，电池能用4-6年再更换。

与机械水表相比，具有无活动部件、多窗口数据数字显示、始动流量低、量程比宽、测量精度高、使用寿命长等特点。

技术参数◆测量精度：优于2%，重复性：优于0.5%；◆工作电源：3.6V/19AH锂电池供电，（电压≥2.6V时正常工作）；◆测量周期：500ms～49s，（出厂时默认为10s）；◆采样次数：每个测量周期采样次数32组～128组可选，（出厂时默认为64组）；◆显示：本地96段LCD显示器，可显示44个不同的窗口内容；◆操作：使用专用的二次仪表或PC设参数软件，通过RS485设置参数，可浏览44个窗口内容；◆可选输出：1路USART（TTL）输出1路RS485输出，（可选内部锂电池供电或外部直流供电）双路隔离OCT输出，（脉冲宽度6～10000ms间可编程，默认200ms）1路双向串行外设通用接口，可以直接通过串联的形式连接多个外部设备：4-20mA模拟输出板、频率信号输出板、热敏打印机等）（需外接电源，不推荐使用，如确有需要建议选用一体式流量计）◆可选输入：两路PT100铂电阻测量温度与热量；◆通讯协议：MODBUS协议、M-BUS协议、FUJI扩展协议、并兼容国内其他厂家同类产品通讯协议；◆其他功能：自动记忆前512天，前128个月，前10年正、负、净累积流量；自动记忆前30次上、断电时间和流量并可实现自动或手动补给，并可通过MODBUS 协议读出；可通过E-mial传送来的代码文件实现软件升级；◆防护等级：IP68；◆管段长度：与普通机械水表相同，可直接替换；◆传感器：外夹式、插入式、管段式（常用）产品用途TDS-100W型超声波工业水表已成功地应用于各行业的计量工作。

TDS-100系列超声波流量计解析

TDS-100系列超声波流量计解析
• 当超声波束在液体中传播时，流体的流动 将使传播时间产生微小变化，并且其传播 时间的变化正比于液体的流速，由此可求 出液体的流速。
MD T v sin 2 Tup Tdown
MD T v sin 2 Tup Tdown
其中： M——声束在液体中的传播次数 D——管道内径 θ—超声波束入射角 C0——静止时流体声速 V——管内流体沿管轴向的平均流速 TUP——声束在正方向上的传播时间 TDOWN——声束在逆方向上的传播时间 △T——声束在正逆两个方向上的传播时间 差
TDS-100系列超声波流量计
一、超声波概述
• 超声波是一种机械波，是机械振动在媒介 中的传播过程。20KHZ以上频率的机械波称 为超声波，其波长较短，近似直线传播， 在固体和液体传播介质内衰减比电磁波小， 能量容易集中，可形成较大强度，产生剧 烈振动并引起很多特殊作用。
二、超声波流量计工作பைடு நூலகம்理
TDS-100型超声波流 量计是在国内外同类 型产品的基础上设计 的一种全新通用时差 型多功能流量计，适 用于工业环境下连续 测量不含大浓度悬浮 粒子或气体的绝大多 数清洁均匀液体的流 量和热量。
四、产品型号编码规则
• TDS-100 □ □ □ □ • ⅠⅡⅢⅣ • Ⅰ：主机样式：F1→标准型固定式，F2→防暴型固定式， P→便携式，S→盘装式。 • H→手持式，FN→固定式（网络型）。 • Ⅱ：工作电源：A1→交流电AC220V D→直流电。 • Ⅲ：传感器样式： B→外夹式（大、中、小型超声波探头） • C→插入式（适用于可焊接与不可焊接）
• 50~89 号窗口包括定时输出、RS-232C 输出、继电器输出、电流环输 出、批量控制器、LCD 显示器、日期时间、频率信号输出、报警输出、 模拟输入、日月年累积器、热量测量等功能的设置和操作。 • 90~94 号窗口为流量计检查窗口。90 号窗口显示信号强度和信号质量 Q 值；91 号窗口显示信号传输时间比；92 号窗口显示通过测量估计 的流体声速；93 号窗口显示测量的信号传输总的时间和时间差；94 号窗口显示雷诺数和仪器自动修正系数。 • 95 号窗口：进入此窗口就启动了流量计的循环显示功能顺序为 M95→M00→M01→M02→M03→M04→M05→M06→M07→M08→M09 →M90 →M95 时间间隔为4 秒。 • +0~+9 号窗口是附加的一些次常用功能窗口，包括上断电时间记录、 总工作时间、总上电次数等。

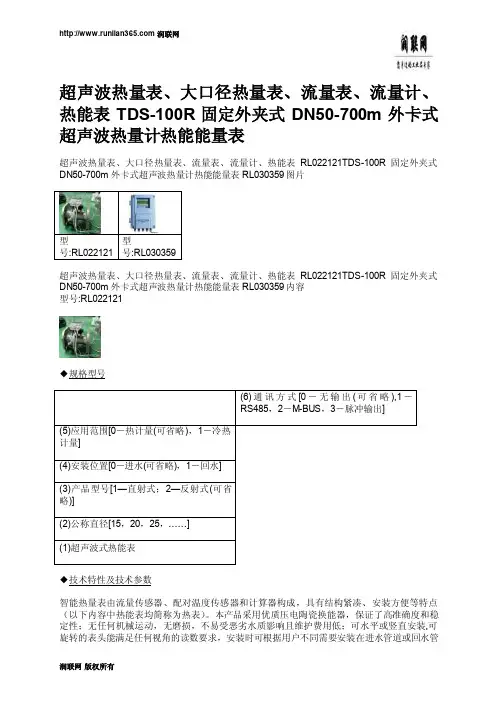

【2017年整理】超声波热量表、...

【2017年整理】超声波热量表、...

超声波热量表、大口径热量表、流量表、流量计、热能表TDS-100R固定外夹式DN50-700m外卡式超声波热量计热能能量表超声波热量表、大口径热量表、流量表、流量计、热能表RL022121TDS-100R固定外夹式DN50-700m外卡式超声波热量计热能能量表RL030359图片超声波热量表、大口径热量表、流量表、流量计、热能表RL022121TDS-100R固定外夹式DN50-700m外卡式超声波热量计热能能量表RL030359内容型号:RL022121◆规格型号◆技术特性及技术参数智能热量表由流量传感器、配对温度传感器和计算器构成，具有结构紧凑、安装方便等特点（以下内容中热能表均简称为热表）。

本产品采用优质压电陶瓷换能器，保证了高准确度和稳定性；无任何机械运动，无磨损，不易受恶劣水质影响且维护费用低；可水平或竖直安装,可旋转的表头能满足任何视角的读数要求，安装时可根据用户不同需要安装在进水管道或回水管道上（需预先选定）；冷热两用（采暖、制冷）型热表可根据实际使用情况智能判断采暖或制冷状态并分别进行计量。

可根据用户不同的需要添加M-BUS、RS485接口来实现远程自动抄表功能，便于集中管理。

执行标准：中华人民共和国城镇建设行业标准《热量表》（CJ128-2007）。

◆压力损失特性曲线◇长按按钮5秒钟后，显示菜单将在进行滚动切换；短按按钮时将在同一菜单下滚动显示内容。

◆显示功能◇主显示菜单：累计热量（kW•h）、瞬时功率（kW）、进回水温度（℃）、进回水温差（℃）、累计流量（m3）、瞬时流量（m3/h）、累计运行时间（h）、累计出错时间（h）等十一种显示内容。

◇主显示菜单：前十八个月每月消耗的热量和流量数值，月份与数值之间自动交替显示。

◇故障报警菜单：电池电量不足、E r r 1换能器故障或无水、E r r 2温度传感器故障E r r 3温度传感器故障和换能器故障。

◆安装过程示意图◆安装使用及注意事项◇热表适用型号是依据系统流量而不是系统管径来决定,应该按照常用流量大小来决定热表的直径与型号。

海峰TDS-100MQ明渠流量计使用说明书

海峰TDS-100MQ明渠流量计使用说明书

ＴＤＳ－１００ＭＱ型明渠流量计使用说明书唐山海峰仪器仪表有限责任公司1目 录一、特点特点特点 ................................................................................................ 3 二、用途用途用途 ................................................................................................ 3 三、仪表的组成及外形尺寸仪表的组成及外形尺寸仪表的组成及外形尺寸 ........................................................................ 4 1、仪表的组成 .................................................................................... 4 2、仪表的结构和外形尺寸 (4)3、仪表的显示屏 (5)四、主要技术指标及技术参数主要技术指标及技术参数主要技术指标及技术参数 …………………………………………………………… 5 五、仪表的工作原理仪表的工作原理仪表的工作原理 ……………………………………………………………………… 6 1、量水堰槽的测流量原理 …………………………………………………………… 6 2、超声波测液位原理 ………………………………………………………………… 6 3、仪表的工作原理 …………………………………………………………………… 7 六、安装方法安装方法安装方法.......................................................................................... 8 1、安装量水堰槽 ................................................................................. 8 2、安装探头 (8)3、安装仪表 …………………………………………………………………………… 94、设置参数 …………………………………………………………………………… 9 七、关于仪表显示的说明关于仪表显示的说明关于仪表显示的说明 ………………………………………………………………… 9 1、实时数据页面 ……………………………………………………………………… 9 2、信号图形页面 ……………………………………………………………………… 10 3、查看历史记录 ……………………………………………………………………… 10 八、量水堰槽构造及安装的技术参考量水堰槽构造及安装的技术参考量水堰槽构造及安装的技术参考............................................................ 12 1 、直角三角堰 ................................................................................. 12 2 、矩形堰 (13)3 、巴歇尔槽 (15)九、仪表的接线仪表的接线仪表的接线 …………………………………………………………………………… 17 十、使用按键设置仪表的参数使用按键设置仪表的参数使用按键设置仪表的参数 …………………………………………………………… 17 1 、设置参数时的按键 ……………………………………………………………… 17 2 、仪表的参数表 …………………………………………………………………… 18 十一 、使用说明使用说明使用说明 ....................................................................................... 19 1 、液位校准 .................................................................................... 19 2 、日历钟校准 (20)附录一附录一、巴歇尔槽构造尺寸 (21)附录二、巴歇尔槽水位-流量公式 (22)附录二附录三、安装记录表 (23)附录三安装示例一、在污水井内使用三角堰 (24)安装示例一安装示例二、使用静水井可以提高测量精度 (25)安装示例二2TDS-100MQ超声波明渠流量计用于测污水流量: 3一、特点特点特点* 采用数字化信号处理技术，适合恶劣环境的应用。

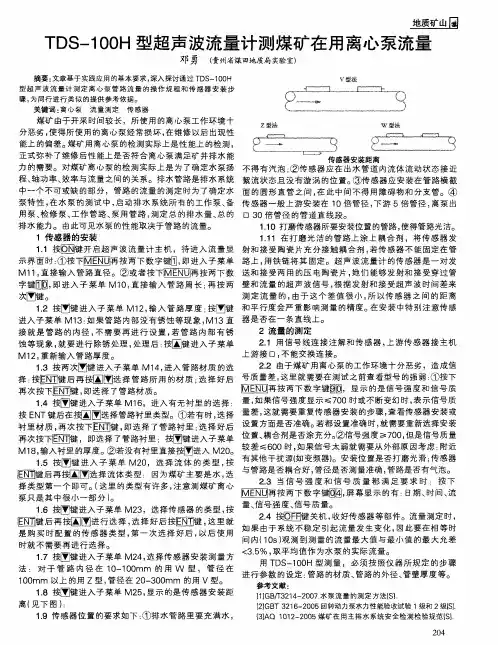

TDS-100H型超声波流量计测煤矿在用离心泵流量

TDS-100H型超声波流量计测煤矿在用离心泵流量
Ｔ Ｄ Ｓ 一 １ ０ ０ Ｈ型 超 声 波流 量 计 测 煤 矿在 用 离 心 泵 流量
邓勇 （ 贵 州 Ｉ 省 煤 田 地 质 局实 验室
摘要： 文 章基 于 实 践应 用 的基 本 要 求 ， 深入 探 讨 通过 Ｔ Ｄ Ｓ － １ ０ ０ Ｈ
型 超 声 波 流 量 计 测 定 离 心 泵 管 路 流 量 的操 作 规 程 和 传 感 器 安 装 步 骤， 为 同行 进 行 类似 的提 供 参 考 依 据 。
…
漩
点＝ ＝ ＝ ＝ 二 ｌ ＝ …
一
… …
…
』＝ ＝ ＝＝ … ７
…
～ … … … … …
关键 词 ： 离 心泵
流量测定
传 感
、
…
煤矿 由于开 采时 间较 长 ，所 使用 的离 心泵工作 环境 十 法 、 ｖ 法 分恶劣 ， 使得 所使 用的离 心泵经 常损 坏 ， 在维 修 以后 出现 性 雪 … … 能上 的偏差 。 煤矿 用离 心泵 的检 测实 际上是性 能上 的检 测 ， Ｌ － － － — — … ～¨ ［ ＝ 二： ＝ ＝ 一 —— 正式弥 补 了维 修后 性能上 是否符 合离 心泵 满足矿 井排水 能 传 感 器 安装 距 离 力 的需要。 对煤矿 离心泵 的检测 实际 上是 为 了确定 水 泵扬 不得 有 汽泡 ； ② 传感 器应 在 出水 管道 内流体 流 动状 态接 近 程、 轴功 率 、 效 率 与流 量之 间 的关系。排 水管 路是排 水 系统 絮流 状 态且没 有漩 涡 的位 置。 ⑧传 感器 应 安装在 管路横 截 中一个 不可 或缺 的部 分 ，管路 的流量 的测定 时为 了确定水 面 的 圆形直 管之 间 ， 在 此中 间不得 用 障碍 物和 分 支管。④ 泵特 性 ， 在水 泵 的测 试 中 ， 启 动排 水 系统 所有 的 工作 泵 、 备 传感 器 一般上 游安 装在 １ Ｏ倍 管径 ， 下游 ５倍 管径 ， 离泵出 用泵 、 检修 泵、 工作 管路 、 泵用 管 路 ， 测定 总 的排水 量 、 总 的 口 ３ ０倍 管径 的管 道直线 段。 排 水 能力。 由此可见水 泵 的性 能取决于 管路 的流量。 １ ． １ ０ 打磨传感器所要安 装位 置的管路 ， 使得管路光洁。 １传 感器 的安 装 １ ． １ １ 在 打磨 光 洁 的管路 上涂 上 耦合 剂 ，将 传感 器 发

海峰TDS-100型超声波流量计中文说明书

海峰TDS-100型超声波流量计中文说明书
固定式、盘装式：AC220V 或选用 DC8～36V ，AC7～30V 供电方式。 用户可更据现场电源情况选用我公司生产的 UPS-72 型备用充电电源， 在外接电源(AC220V)掉电时,可提供给固定式超声波流量计约 72 小时 的工作电能,当外接电源恢复后,自动充电。
小于 2w 连续 固定式标准型 251×192×80mm，盘装式 80×160×250 mm 3 ㎏（固定式标准型主机），1.5 ㎏(盘装式主机)
入
2
3
5
出出极极输输
+
-
+
-
出出
电 源 输 入
模 拟 输 入 地
模 拟 输 入 AI1
模 拟 输 入 AI2
模 拟 输 入 AI3
上 游 探 头 (+) 红
上 游 探 头 (-) 黑
地
下下 游游 探探 头头 (+) (-) 红黑
带 RS485 接线图：
电
外 485 485 模
模 OCT OCT 继
继
* 非导电/特殊介质测量 * 正向/负向/净累积器 * 压铸铝外壳（固定式标准型） * RS-232 接口，完善的通讯/联网协议 * 内置定量/批量控制器 * 1 路可编程模拟 4-20mA 输出 * 可作为完善的流量/热量 RTU 远程终端
2
TDS-100 型超声波流量计中文说明书 版本 7.50
§1.3 工作原理
当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，其传播时 间的变化正比于液体的流速，其关系符合下面表达式：
V = MD × ΔT sin 2θ Tup • Tdown
下游传感器
其中
θ 为声束与液体流动方向的夹角

艾凡TDS-100超声波流量计、热量计说明书

艾凡TDS-100超声波流量计、热量计说明书

TDS-100 系列超声波流量计概 述本说明书只作为简易操作手册，用户需了解详细操作欢迎来电咨询。

新一代的产品继续沿用了原先铲平的操作界面，只是个别的菜单功能 做了增减， 同时又开发了 4 键盘、 串口键盘和软件键盘 （通过 RS485 连接） ， 几种键盘可替换使用。

新一代产品增加了以下特点和功能： 1、 硬件模块化设计，生产及维修操作简易； 2、 内置 4M 字节数据记录器，可记录 20 万行定时输出或即时打印数 据； 3、 电气隔离 RS485 接口，含 MODBUS、M-BUS、FUJI 等 10 多种通讯协 议； 4、 电气隔离 0-20mA 或 4-20mA 电流环输出，可选环路供电方式（两 线制） ； 5、 可选 HART 协议； 6、 符合 CJ128 国家热表标准的热量测量功能； 7、 8-36VDC,8-30VAC,220VAC 供电方式可选； 8、 具有手动累积器及批量控制器等功能； 9、 年月日累积记录功能，可记录前 512 天（每天） 、前 128 个月（每 月）的累积流量及累积热量等数据； 10、记录并查阅前 32 次上断电时间及其它数据； 11、间隔可设定范围为 1 秒到 24 小时一次的自动数据记录或输出功 能，有多大 22 项输出内容； 12、三路精度为 0.1%的模拟输入； 使用前请先了解产品的工作电源和型号，防止误接造成不正常工作或 损坏。

共 42 页 第 1 页TDS-100 系列超声波流量计 固定式超声波流量计技术特点：1、 测量精度：1%； 2、 工作电源：隔离 DC8-36V 或 AC85-264V； 3、 功 耗：工作电流 50mA(不连接键盘和蜂鸣器不响的条件下)； 1 路隔离 4-20mA 或 0-20mA 输出（有源、无源可选） ； 可选 HART 协议； 双路隔离 OCT 输出（OCT1 脉冲宽度 6-1000ms 之间可 编程，默认 200ms） ； 1 路双向串行外设通用接口，可以直接通过串联的形 式连接多个诸如 4-20mA 模拟输出板、频率信号输出板、热敏打印机、 数据记录仪等外部设备； 5、 可选输入：三路 4-20mA 模拟输入回路； 6、 显 7、 操 示：2³10 汉字背光显示器（中英文双语可选择） ； 作：16 按键或 4 按键窗口化操作； 4、 可选输出：1 路标砖隔离 RS485 输出；8、 其它功能：自动记忆前 512 天，前 128 个月，前 10 年正负净累积 流量自动记忆前 30 次上、 断电时间和流量并可实现自动或手动补 加，并可以通过 MODBUS 协议读出； 9、 流量传感器：外敷式、插入式和管段式；手持式超声波流量计技术特点：适用于各种尺寸管道流量计量，流速测量范围为 0.01～±32m/s,测量 介质为水、海水、污水、酒精等单一稳定的液体，测量材质为钢、不锈钢、 铸铁、PVC、玻璃钢等均匀质密的管道。

TDS-100系列双声道超声波流量计超声波热量表说明书

TDS-100系列双声道超声波流量计超声波热量表说明书

TDS-100系列双声道超声波流量计超声波热量表说明书大连海峰伟业仪器有限公司目录1绪论 (2)1.1TDS-100系列流量计特点 (2)1.3接线图 (3)1.4主要性能指标 (4)2开始安装测量 (5)2.1供电电源 (5)2.2键盘输入与操作 (5)2.3窗口简介 (6)2.4快速输入管道参数和步骤 (7)3怎样使用 (7)3.1判断流量计工作是否正常 (7)3.2怎样实现流量累积器清零 (8)3.3怎样恢复出厂设置 (8)3.4怎样使用阻尼器稳定流量显示 (8)3.5怎样使用零点切除避免无效累积 (8)3.6设置零点提高测量精度 (8)3.7修改仪表系数（标尺因子）进行标定校正 (9)3.8怎样使用4~20mA电流环输出 (9)3.9怎样输出累积脉冲 (9)3.10怎样修改日期时间 (10)3.11怎样使用RS232/RS485串行口 (10)4主要命令窗口列表 (11)1绪论欢迎您选择使用性能优异、功能多、采用了多项专利技术的TDS-100系列超声波流量计。

TDS-100系列超声波流量计同时支持单声道与双声道，采用最新32位处理器Cortex-M4为CPU，具有运算块，浮点运算能力强等优点；TDS-100系列超声波流量计适用于工业环境下连续测量不含大浓度悬浮粒子或气体的绝大多数清洁均匀液体的流量和热量。

TDS-100系列超声波流量计具有如下典型特点：1.同时支持单声道与双声道，并且当一个声道异常或者不接时，可以依据信号质量，自动切换为单声道运行；2.采用最新32位Cortex-M4内核CPU作为处理器核心，使用64位浮点运算，计算不丢失精度；3.采用高速ADC对超声波信号进行采集，具有超声波波形还原与重构技术；采用精度时间测量芯片，超声波飞行时间精度可达22皮秒；4.单板、全贴片工艺，全部使用SMT机器焊接,大大降低了电路板虚焊、漏焊、短路等问题。

TDS-100系列超声波流量计使用了最新的著名国际半导体厂商，例如ST、ADI、TI、安森美等，生产的超大规模集成电路设计而成。

超声波热量表双声道热量表海峰

超声波热量表双声道热量表海峰

TDS-100R 双声道超声波热量表TDS-100R 双声道超声波热量表是依据中国国家热量表标准CJ128-2007。

该热量表采用了公司最新开发的特有的超声波传播相位与时差测量技术，具有精度高，耗电小、测量量程比宽、稳定可靠等显著特点。

在结构上采用了部件 IP68 化方案，即每一个部件都达到 IP68 防护等级，仪表腔体即使进水也能保证长期工作，该系列热量表解决了传统热表空转、小流量不计量的问题。

可广泛应用于城市供热管道，同时亦适用于多种工业现场。

技术特点●管道设计为流体分层双声道测量，计量准确●量程比宽，且低于0.01m/s始动流量●显示信息量大，同屏显示9位数字累积流量和显示4位数字瞬时流量●设计理念节能，如空管或长期流体静止状态下仪表将自动省电功能●全IP68防护等级设计，各部件完全密封保护，即使进水也能长期正常工作●设计在时间年、月、日上有累计记录和采集数据功能●具有多种通信接口方式；TTL电平的脉冲输出及USART接口，方便连接其他低功耗设备。

标准RS485接口。

红外线通讯接口，支持CJ-188通讯协议。

●支持标准MODBUS、M-BUS、HART通讯协议，兼容海峰ASC Ⅱ码通讯协议●输出信号方式多样；可用两路隔离的脉冲信号输出，（其中脉冲当量和脉冲宽度可编程）；也可以两线制4-20mA输出；●具有软件在线升级功能●具有双路PT1000温度测量功能，能够实现热量计量●内置定量控制器，能够实现手动或者设定时刻自动启动控制器，进而实现自动定时定量供水或定量灌溉。

●根据不同客户需求有多种单位制选择，包括立方米、美制加仑、立方英尺和公升●内置锂电池，8年以上电池寿命2. 产品介绍§ 2.1 技术参数§ 2.2 尺寸及重量单位:mm1§ 2.3 流量范围1§ 2.4 性能误差曲线§ 2.5 压力损失曲线DN200 100 0.400 4.000 6.400 400.000 500.000 560.000 DN250 100 0.450 4.000 6.400 400.000 500.000 700.000 DN3001000.500 6.30010.080630.000 787.500 800.000TDS-100R 双声道插入式热量表TDS－100R系列双声道热量表是一款采用美国PhoTime 技术的双声道超声波热量测量产品，每一声道都可以达到测量精度，双声道冗余大大提高了流（热）量计的准确度和稳定性，克服了单声道产品不适应流场变化精度不高流（热）量不稳定的缺点。

TDS-100超声波流量计说明书

TDS-100超声波流量计说明书

§1.1 引言 (1)§1.2 工作原理 (1)§1.3 主板电气原理框图 (2)§1.4 特点 (2)§1.5 性能参数 (3)§1.6 用途 (4)二产品介绍 (5)§2.1 变送型超声波流量计/热量计 (5)§2.2 经济型超声波流量变送器 (6)§2.3 超声波流量/热量变送模块 (7)§2.4 固定分体式超声波流量计/热量计 (8)§2.5 一体管段式超声波流量计/热量计 (9)三本地显示及操作 (11)§3.1 本地段式LCD显示及操作 (11)§3.2 本地LCD显示器显示内容一览表 (12)§3.3 本地显示状态代码及故障判断 (12)四并口及串口键盘显示及操作 (14)§4.1 并口键盘 (14)§4.2 串口键盘 (14)§4.3 按键功能 (14)§4.4 窗口操作 (14)§4.5 菜单分类 (16)§4.6 菜单一览表 (16)§4.7 菜单窗口详解 (19)§4.8 菜单设置特别说明 (44)五传感器安装 (46)§5.1 开箱检查 (46)§5.2 供电电源及电缆线 (46)§5.3 安装必备条件 (46)§5.4 快速输入管道参数步骤 (48)§5.5 外缚式传感器的安装方法 (50)§5.6 插入式传感器的安装方法 (52)§5.7 管段式传感器的安装方法 (56)§5.8 用户自备外缚传感器参数及其输入 (59)§5.9 通电 (59)§5.10检查安装 (59)六热量测量 (61)§6.1概述 (61)§6.2 PT100电阻的接线 (61)§6.3有关温度测量的一些菜单说明 (61)§6.4温度测量子系统的标定 (62)§6.5有关热量测量量值的输出 (63)七故障解析 (63)九输入输出回路及其使用 (67)§9.1怎样使用4-20mA电流环输出 (67)§9.2怎样输出模拟电压信号 (68)§9.3这样使用频率信号输出 (68)§9.4怎样输出累积脉冲 (68)§9.5怎样产生输出报警信号 (68)§9.6怎样使用蜂鸣器 (69)§9.7怎样使用OCT输出 (69)§9.8怎样使用继电器输出 (70)§9.9怎样连接压力信号和液位信号（模拟输入） (70)§9.10模拟输入的校准 (70)§9.11联网时模拟输入量的读取 (71)十质量保证及服务维修支持 (72)§10.1质量保证 (72)§10.2公司服务 (72)§10.3产品升级 (72)§10.4技术咨询 (72)十一附录 (73)§11.1常用液体声速和粘度 (73)§11.2常用材料声速 (73)§11.3水中声速表（1标准大气压下） (74)一概述§1.1 引言欢迎您使用大连正工仪表设备有限公司研制生产的新一代TDS-100系列超声波流量计/超声波热量计/流量变送器。

超声波固定式流量计主要参数及规格

超声波固定式流量计主要参数及规格

超声波固定式流量计主要参数及规格产品简介
固定式超声波流量计TDS-100（外夹、插入、法兰式）
新一代TDS-100系列超声波流量计/超声波热量计/电池供电型超声波水表是在TDS-100第7版、第11版超声波流量计及第9版超声波水表的基础上，采用TI的MSP430FG4618低功耗单片机，最新开发的高性能、低价格、可靠性好、功能强大的全新系列产品，无论在测量精度、测量稳定性、通讯协议、抗干扰性、使用方便性方面都有了很大的提高。

主机有壁挂、盘装、防爆、本地显示型可选；传感器有外夹、插入、法兰式可选。

其中外夹与插入传感器可实现带水带压安装。

主要参数及规格。

TDS-100P便携式超声波流量计说明书

TDS-100P便携式超声波流量计说明书

目录一.概述0§1.1引言0§1.2特点0§1.3 外形图2§1.4工作原理2§1.5典型用途3§1.7可选配的传感器5§1.8 可选配的其他配件5§1.9基本技术参数6二. 安装测量8§2.1开箱检查8§2.2供电电源及后备电池8§2.3传感器接线9§2.4安装传感器9§2.4.1传感器安装距离11§2.4.2传感器安装方式11§2.4.2.1 V法11§2.4.2.2 Z法12§2.4.2.3W法14§2.4.2.4 N法13§2.5通电14§2.6键盘14§2.7怎样操作15§2.8 窗口简介16--§2.9快速输入管道参数和步骤17§2.10怎样判断变送器是否正常工作18§2.10.1信号强度18§2.10.2信号质量(Q值)19§2.10.3传输时间比19§2.10.4总传输时间、时差19§2.10.5 安装后检查事项20三. 操作使用21§3.1怎样判断流量计是否工作正常21§3.2怎样辨别管道中流体的流向21§3.3怎样选择流量单位制21§3.4怎样选择瞬时流量单位、累积流量单位22§3.5怎样选择累积器倍乘因子22§3.6怎样打开或关闭流量累积器22§3.7怎样实现流量累积器清零22§3.8怎样恢复出厂设置22§3.9怎样使用阻尼器稳定流量显示22§3.10怎样使用零点切除避免无效累积23§3.11设置零点提高测量精度23§3.12修改仪表系数（标尺因子）进行标定校正23§3.13密码保护（加锁与开锁）24§3.14怎样使用打印机24§3.15怎样修改日期时间25§3.16怎样调整LCD显示器25§3.17怎样使用RS-485通信接口25§3.18怎样查看每日、每月、每年流量25--§3.19怎样实现断电时间段内流量的自动补加26§3.20怎样使用工作计时器26§3.21怎样使用手动累积器26§3.22查看电子序列号和其他细节26四. 菜单窗口详解27五. 故障解析33表1.硬件上电自检信息及原因对策34表2.工作时错误代码原因及解决办法34其它常见问题问答36六. 质量保证及服务维修支持38§6.1质量保证38§6.2公司服务38§6.3产品升级38§6.4技术咨询39七.附录40§7.1常用液体声速和粘度40§7.2常用材料声速40§7.3水中声速表（1标准大气压下）41--一.概述§1.1引言欢迎您选择使用性能更优异、功能更强大、采用了专利技术制造的TDS-100系列新版超声波流量计。

超声波流量测量技术测量空调水流量

超声波流量测量技术测量空调水流量

浅析超声波流量测量技术测量空调水流量摘要：本文以便携式tds－100p型超声波流量计为例，介绍使用超声波流量计测量空调水流量的操作步骤及注意的技术要点，并总结了使测量结果准确性的技术措施。

关键词：超声波流量计空调水流量中图分类号：r445文献标识码： a 文章编号：目前，空调水流量测量方法以超声波流量计测量最为简单、便捷、安全。

超声波流量计适用范围广，安装方便，能适应不同管径和各种介质，超声波传感器安装在管道外面，对管内介质的流动毫无影响，能保证工作人员的人身安全及生产流程的安全。

超声波流量计的组成及工作原理：超声波流量计由主机（带键盘、显示器及微型打印机）、外缚式标准m型传感器（也叫探头）、电源线以及主机与传感器的连接线组成。

tds－100p型便携式超声波流量计采用内置式可充电式镍氢电池工作，充满后一般可工作20小时左右。

测量原理为超声波传播时间差原理。

时间差式是利用时间差法测量流速，即某一速度的声波由于流体流动而使得其在两传感器之间传播时间发生变化，通过测量这一相对变化就可获得流体流速，通过输入管道的规格尺寸，进而求得流体流量。

2、超声波流量计测量空调水流量的操作步骤及应注意的技术要点：2.1输入参数。

打开机子，输入所测试对象参数：包括管道外径、管壁厚度（用超声波测厚仪测量）、管材、衬材参数（若有的话，可包括衬里厚度和衬材声速）、流体类型、探头类型（因为该主机可支持多种不同探头）、探头安装方式。

输入完上述参数后，便显示出按上述探头安装方式的探头安装距离。

然后操作者按上述的安装方式及传感器探头的安装距离安装探头。

2.2 根据现场实际情况，正确选择确定空调水流量测点位置。

超声波流量计的安装在所有流量计的安装中是最简单、便捷的，只要选择一个合适的测量点，把测量点处的管道参数输入到流量计中，然后把探头安装在管道上即可。

选择测量点时要求选择流体流畅分布均匀的部分，为了保证测量精度，一般应遵循以下原则：2.2.1 要选择充满流体的管段，如管路的垂直部分或充满流体的水平管段。

TDS-100H 型手持式超声波流量计 说明书

TDS-100H 型手持式超声波流量计 说明书

§1.2 特点
* 0.5% 线性度 性 * 中英文双语窗口化操作 累积器 * 低电压多脉冲平衡超声波发射和接受专利 * 内置数据累积器 记录仪 * 0.5 秒的累积周期 干扰性
上海嘉沪仪器有限公司
* * * *
0.2%重复 4 路流量 内置数据 良好的抗
1
TDS-100H 型手持式超声波流量计
下游传感器
MD T V sin 2 Tup Tdown
Tdown Tup θ 安装距离 上游传感器
流向
其中 θ 是声束于液体流动方向的夹角 M 是声束在液体中的直线传播次数 D 是管道内径 Tup 是声束在正方向上的传播时间 Tdown 是声束在逆方向上的传播时间 ΔT=Tup –Tdown
上海嘉沪仪器有限公司

3
TDS-100H 型手持式超声波流量计
版本 8.08
- 1 -
1.概述
§1.1 引言
欢迎您选择使用性能更优异、 功能更多、 采用了专利技术制 造的 TDS-100H 系列超声波流量计。 第八版中英文显示 TDS-100H 型手持式超声波流量计是在同 系列、 目前仍是公司主线产品的第七版超声波流量计的基础上开 发的。 新版的流量计保持了以前版本的优秀性能和特点，改进 了发射电路，采用了电池供电。继而我们将开发更先进的、更可 靠的新一代的超声波流量计， 后续的版本的流量计也将采用这些 先进的电路。 TDS-100H 型系列超声波量计大量的选用了世界著名的半导 体生产厂商诸如： Philips, Maxim, Ti, Winbond, and Xilinx. 硬件设计简单、软件功能强大和界面友好。它采用了低电压多脉 冲平衡发射接受的专利技术，能适应恶劣的工业环境中应用，能 在变频器附近稳定正确地工作。 优化的智能信号自适应处理，用户无需任何电路调整. 另外其显著的特征是有内置可充电的 Ni-H 电池，充满电可 连续工作 12 小时。 先进的电路设计、 最新器件的选用、 优秀的硬件设计加上中文用 户界面友好的软件设计，使新版的 TDS-100H 系列超声波流量计 成为国内目前最先进、销量最大的第一名牌产品，很快将进入国 际市场赢得了越来越多的认可。

TDS-100W水表技术说明书976

TDS-100W水表技术说明书976
超声波信号发射和接收电路结构还是继续使用了我公司的专利技术：双平衡（也称为差分驱动 差分接收）超声波发射和接收电路，因为该种电路结构具有抗干扰，超声波信号相位和波形畸变小， 差分信号延迟时间很小，且不受环境温度影响等特点。这一点已被近 10 年多来我公司的超声波流 量所具有的稳定的卓越的性能所证明。
TDS-100W 型系列超声波超低功耗工业水表/流量计是在目前已经在国内得到了广泛使用的 TDS-100 系列外绑式及插入式超声波流量计的基础上，采用美国德州仪器公司的超低功耗 16 位 MSP430 系列单片机为中心处理单元而研制的新一代管段式超声波流量计。在软件上我们移植了大 部分成熟的我公司外绑式流量计的主要有关流量原始数据采集、运算、流量修正等源程序；硬件上 则主要选用了世界上比较著名的半导体生产商生产的最新的低功耗集成电路；
本说明书适合 9.74 版本以上的产品，厂家保留随时更改说明书内容的权利。 王京先修改于 2008/2/27
TDS-100W 型系列超声波超低功耗工业水表/流量计
使用技术说明书
一 引言
TDS-100W 型系列超声波超低功耗工业水表/流量计是一种替代常规水表具有长寿命高可靠 高精度的全部采用工业级电子元器件制造而成的全电子工业用水表/流量计。无任何活动部件。用 户一般情况下不需要设置参数，就可像普通水表一样使用。
超声波传感器采用了已经成熟使用了三年多的我公司拥有的陶瓷传感器技术。该种技术使用陶 瓷作为压电陶瓷片的耦合片，使用焊接工艺，其特点是长期耐高温、稳定好、结实可靠。万年牢靠 不会损坏。
水表管段采用了全部铸造工艺制造，绝无开焊泄漏之虑。采用铸造工艺生产的超声波水表另一 个显著的优点是机械尺寸一致性好，其特点是超声波流量计的流量系数一致性非常好，尚没标定的 流量计就可以达到很好的绝对精度。在生产过程中，可以大大减少标定的工作量，大大提高生产效 率，便于大批量低成本生产制造。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 2. 键入↓ 进入12号窗口输入管壁厚度ENT • 3. 键入↓ 进入14号窗口ENT , ↑或↓ 选择管材ENT • 4. 键入↓ 进入16号窗口ENT , ↑或↓ 选择衬材ENT • 5. 键入↓ 进入20号窗口ENT , ↑或↓ 选择流体类型ENERT
• 6. 键入↓ 进入23号窗口ENT , ↑或↓ 选择探头类型ENT • 7. 键入↓ 进入24号窗口ENT , ↑或↓ 选择安装方式ENT • 8. 键入↓ 进入25号窗口，按所显示的安装距离及上步所选 择的安装方式安装好探头 • 9. 键入MENU 0 1 进入01号窗口显示测量结果
TDS-100常规测量时需要输入下列参数：
1. 管道外径 2. 管壁厚度 3. 管材 4. 衬材参数（如有的话,可包括衬里厚度和衬材声速） 5. 流体类型 6. 探头类型 （因为主机可支持多种不同探头） 7. 探头安装方式
上述参数条件的输入步骤一般遵循下列快速设置步骤顺序:
• 1. 键入MENU 1 1 进入11号窗口输入管外径 ENT
六、选择测量点
超声波流量计 的安装在所有流量 计的安装中是最简 单便捷的，只要选 择一个合适的测量 点，把测量点处的 管道参数输入到流 量计中，然后把探 头捆绑在管道上即 可。
超声波流量计 安装测量 选择测量点时要求选择流体 流畅分布均匀的部分，为了保证测量精度。一般应 遵循下列原则：
* 要选择充满流体的管段，如管路的垂直部分或充满流体的 水平管段。 * 测量点要选择距上游10 倍直径，下游5 倍直径以内均匀直 管段,没有任何阀门等干扰。 * 要保证测量点处的温度在可工作范围以内。 * 充分考虑管内壁结垢状况，尽量选择无结垢的管段进行测 量。
•
•
五、TDS-100的窗口操作
• 00~09 号窗口是显示窗口，能显示瞬时流量、正累积流量、负累积流 量、净累积流量、瞬时流速、日期时间、模拟输入当前量、当前工作 状态、今日流量。 • 10~29 号窗口是初始参数操作窗口，在这些窗口中输入诸如管道外径、 管壁厚度、流体种类、探头类型、探头安装方法等参数，显示安装距 离等。 • 30~38 号窗口是流量单位选择和累积器选项操作窗口，在这些窗口中， 可以选择工作单位系，可选择流量计工作单位诸如立方米、公升等、 可以打开或关闭各累积器或是对其进行“清零”操作。 • 40~49 号窗口包括流量修正操作窗口和网络标识地址码（46 号）、密 码保护（47 号）、键盘锁定（48 号）等。
F 900 D V
2
其中
F为瞬时流量（单位：立方米/小时） D为管道的内径（单位：米） V为流速（单位：米/秒）
三、 典型用途
1. 水、污水、海水 2. 给水和排水 3. 发电厂(核电、火力和水力) 4. 热力、供暖、供热 5. 冶金、矿山 和采集 6. 石油、化工 7. 食品和医药 监控网络系 8. 船体操作和维护 9. 节能监测、节水管理 10. 造纸和制浆 11. 泄漏检测 12. 流量巡检、流量跟踪 13. 热量测量、热量平衡 14. 流量、热量化管理、
• 50~89 号窗口包括定时输出、RS-232C 输出、继电器输出、电流环输 出、批量控制器、LCD 显示器、日期时间、频率信号输出、报警输出、 模拟输入、日月年累积器、热量测量等功能的设置和操作。 • 90~94 号窗口为流量计检查窗口。90 号窗口显示信号强度和信号质量 Q 值；91 号窗口显示信号传输时间比；92 号窗口显示通过测量估计 的流体声速；93 号窗口显示测量的信号传输总的时间和时间差；94 号窗口显示雷诺数和仪器自动修正系数。 • 95 号窗口：进入此窗口就启动了流量计的循环显示功能顺序为 M95→M00→M01→M02→M03→M04→M05→M06→M07→M08→M09 →M90 →M95 时间间隔为4 秒。 • +0~+9 号窗口是附加的一些次常用功能窗口，包括上断电时间记录、 总工作时间、总上电次数等。
固定式标准型主板接线图
实际接线端口
TDS-100 系列超声波流量计键盘如下图所示
• • • 0 ~ 9 和 . 键用于输入数字或菜单号 ； ← 键用于左退格或删除左面字符； ↑和↓用于进入上一菜单或下一菜 单，在输入数字时， 相当于正负号 键； MENU 键（以后文字描述时，简称 为F键）用于访问菜单，先键入此键 然后再键入两位数字键，即可进入 数字对应的菜单窗口，例如欲输入 管外径，键入MENU 1 1 即可，其中 “11”是管外径参数窗口地址码。 ENT 键，为回车键，也可称为确认 键，用于“确认”已输入数字或所 选择内容。另一个功能是在输入参 数前按此键用于进入“修改”状态 。
八、安装探头
• 在安装探头之前，须把管外欲安装探头的 区域清理干净，除去一切锈迹油漆，选择 出管材致密部分进行探头安装：在探头的 中心部分和管壁涂上足够的耦合剂，然后 把探头紧贴在管壁上捆绑好。
※注意： 1. 两个探头要安装在管道管轴的水平方向上； 2. 探头的安装方向。 安装探头过程中，千万注意在探头和管壁之间不能有空气泡及沙砾。在水平 管段上，要把探头安装在管道截面的水平轴上，以防管内上部可能存在气。 如果受安装地点空间的限制而不能水平对称安装探头，可在保证管内上部分 无气泡的条件下，垂直或有倾角地安装探头。
TDS-100型超声波流 量计是在国内外同类 型产品的基础上设计 的一种全新通用时差 型多功能流量计，适 用于工业环境下连续 测量不含大浓度悬浮 粒子或气体的绝大多 数清洁均匀液体的流 量和热量。
四、产品型号编码规则
• TDS-100 □ □ □ □ • ⅠⅡⅢⅣ • Ⅰ：主机样式：F1→标准型固定式，F2→防暴型固定式， P→便携式，S→盘装式。 • H→手持式，FN→固定式（网络型）。 • Ⅱ：工作电源：A1→交流电AC220V D→直流电。 • Ⅲ：传感器样式： B→外夹式（大、中、小型超声波探头） • C→插入式（适用于可焊接与不可焊接）
九、探头安装距离
探头间距以两探头的最内距离边缘为准， 在输入了所需的参数以后，查看显示窗口 M25所显示的数字，并使探头的间距符合 M25窗口的数据。
TDS-100系列超声波流量计
一、超声波概述
• 超声波是一种机械波，是机械振动在媒介 中的传播过程。20KHZ以上频率的机械波称 为超声波，其波长较短，近似直线传播， 在固体和液体传播介质内衰减比电磁波小， 能量容易集中，可形成较大强度，产生剧 烈振动并引起很多特殊作用。
二、超声波流量计工作原理
• 当超声波束在液体中传播时，流体的流动 将使传播时间产生微小变化，并且其传播 时间的变化正比于液体的流速，由此可求 出液体的流速。
MD T v sin 2 Tup p Tdown
其中： M——声束在液体中的传播次数 D——管道内径 θ—超声波束入射角 C0——静止时流体声速 V——管内流体沿管轴向的平均流速 TUP——声束在正方向上的传播时间 TDOWN——声束在逆方向上的传播时间 △T——声束在正逆两个方向上的传播时间 差
实在不能满足时，需 把 结垢考虑为衬里以求 较 好的测量精度。 * 选择管材均匀密致， 易于超声波传输的管 段。测量点的选择请 见右 图。
七、探头接线
• 上游传感器的芯线接到上游+接线端子上， 屏蔽线接到上游-接线端子上，下游传感器 的芯线接到下游+接线端子上，屏蔽线接到 下游-接线端子上。
• 建议一般情形下，都要使用专用电缆。专 用电缆损耗小，抗干扰性好，能保证仪表 长期可靠工作。
