SNB-2-J 数显旋转粘度计操作规程一、目的规范SNB-2-J数显旋转粘度计的使用和操作。
二、适用范围适用于SNB-2-J数显旋转粘度计的使用和操作标准。
三、职责检验员对本标准的实施负责、保养。
主管负责设备操作、保养监督检查。
四、工作原理：本仪器为数显粘度计，由电机经变速带动转子作恒速旋转。
当转子在液体中旋转时，液矩也越小。
该作用在转子上的粘性力矩由传感器检测出来，经计算机处理后得出被测液体的粘度。
五、主要技术指标：测量范围：100mPa.s~200000mPa.s转子规格：21、27、28、29号转子转子转速：5、10、20、50 转/分测量方式：手动、自动测量精度：±2%（牛顿液体）控温范围：室温+20℃~200℃内胆测量容积：10cc使用环境条件：（1）环境温度：5℃~35℃；（2）相对湿度：不大于80%；（3）供电电源：电压220V±10V，频率50HZ±10HZ；（4）产品附近无强的电磁场干扰，无剧烈震动，无腐蚀性气体。
六、操作步骤：1、准备被测样品，称量10g样品放入恒温槽中，设置被测样品的试验温度。
2、仔细调整仪器的水平，检查仪器的水准器气泡是否居中，保证仪器处于水平的工作状态（装上保护架）。
3、参照量程表，选择适配的转子旋入转子连接头（向右旋装上，向左旋卸下）。
装卸转子时，必须用手将连接螺杆微微向上抬起。
4、缓慢调节升降旋钮，调整转子在被测液体中的高度，直至转子的液体标志（凹槽中部）与液面相平。
5、试样在测试温度下充分恒温，以保持示值稳定准确。
6、选择合适测量方式和转速，按“确认”键测量。
七、操作说明1、首先大约估计被测体液的粘度范围，然后根据下列量程表选择合适的转子和转速。
2、当估计不出被测液体的大致粘度时，应视为较高粘度，试用由小到大的转子（转子号由高到低）和由慢到快的转速。
原则上高粘度的液体选用小转子（转子号高），慢转速，低粘度的液体选用大转子（转子号低），快转速。
旋转粘度计使用说明书版权所有2019青岛海通达专用仪器有限公司 青岛海通远达专用仪器有限公司部件号：13187 修订版：19.1.0青岛海通达专用仪器有限公司青岛海通远达专用仪器有限公司本企业通过ISO9001质量管理体系认证、ISO14001环境管理体系认证和OHSAS18001职业健康安全管理体系认证。
本文档版权归青岛海通达专用仪器有限公司/青岛海通远达专用仪器有限公司所有。
未经书面许可，任何单位和个人不得将此文档中的任何部分公开、转载或以其他方式散发给第三方，否则，将追究其法律责任。
海通达® ®是青岛海通远达专用仪器有限公司的注册商标。
重要安全提示仪器使用前，请认真阅读以下安全指导，以保障人员和设备安全！◆要求仪器操作人员熟悉全部操作过程和操作时可能出现的意外情况，严格按说明书要求操作。
◆仪器使用前要检查各联接部位是否牢固。
◆严格按仪器技术要求配备电源和水源。
◆仪器使用过程中要有人值守，一旦出现意外，必须迅速切断电源和水源。
目录一、概述 (1)二、规格及型号 (1)三、技术参数 (2)四、仪器结构与工作原理 (3)五、操作说明 (5)六、维护与保养 (5)七、运输与储存 (6)八、故障判定与排除 (7)九、随机配件、工具一览表 (7)十、保修 (7)一、概述旋转粘度计是一种直读式粘度测量仪器，适用于液体各流变参数的测量。
可对牛顿流体和非牛顿流体进行精确测量。
二、规格及型号序号名称型号配置1 旋转粘度计ZNN-D12CV F1扭力弹簧测量组件2 旋转粘度计ZNN-D12CF F0.2扭力弹簧测量组件3 旋转粘度计ZNN-D12CVF F0.2扭力弹簧测量组件1三、技术参数型号序号技术参数ZNN-D12CV ZNN-D12CF ZNN-D12CVF1 电源(110±5.5)V50/60Hz (220±11)V50Hz(110±5.5)V50/60Hz2 电机功率120W3 工作环境温度-15℃~45℃4 速度分档0.9、1.8、3、6、30、60、90、100、180、200、300、600（r/min）5 测量精度1~25 mPa·s±1 mPa.s25 mPa·s以上±4%（牛顿流体）6 粘度测量范围牛顿流体：0~300mPa.s（F1测量组件）非牛顿流体：0~150 mPa.s（F1测量组件）剪切应力：0~153.3Pa（F1测量组件）牛顿流体：0~60mPa.s（F0.2测量组件）非牛顿流体：0~30 mPa.s（F0.2测量组件）剪切应力：0~30.7Pa（F0.2测量组件）23四、仪器结构与工作原理 （一）仪器结构 1、仪器的结构组成仪器主要由以下几大部分组成。
旋转粘度计使用方法一、引言旋转粘度计是一种用于测量液体粘度的仪器，广泛应用于化工、制药、食品、油脂等领域。
本文将详细介绍旋转粘度计的使用方法。
二、仪器准备在使用旋转粘度计之前，需要准备以下仪器和设备：1. 旋转粘度计本体：包括旋转主机、显示屏和控制面板等部分；2. 测量系统：通常由转子和固定子组成，可以根据实际需要选择合适的转子；3. 校准物质：用于校准旋转粘度计的粘度值，通常为标准液体；4. 温度控制装置：用于控制测量环境的温度。
三、仪器校准在正式使用旋转粘度计之前，需要进行仪器校准，以确保测量结果的准确性。
具体的校准步骤如下：1. 将校准物质倒入旋转粘度计的测量系统中；2. 打开仪器电源，进入校准模式；3. 根据校准物质的粘度值，调整仪器的显示值，使其与标准值一致；4. 完成校准后，关闭仪器，待其冷却至室温后再进行正式测量。
四、样品准备在进行实际测量之前，需要对待测样品进行适当的准备，以确保测量结果的准确性。
以下是一些常见的样品准备方法：1. 温度控制：根据待测样品的特性，控制测量环境的温度，以使样品达到所需的温度；2. 搅拌均匀：将待测样品进行适当的搅拌或摇匀，以确保样品的均匀性；3. 去气泡：对于易产生气泡的样品，可以通过轻轻震动或真空处理的方式去除气泡。
五、测量操作在进行测量之前，需要按照以下步骤进行操作：1. 打开仪器电源，进入测量模式；2. 将样品倒入旋转粘度计的测量系统中；3. 根据样品的特性和测量要求，选择合适的转子；4. 调整仪器的参数，如转速、温度等；5. 开始测量，并记录测量结果；6. 测量完成后，关闭仪器，并清洁测量系统，以防止残留物对下次测量的影响。
六、数据处理测量完成后，需要对测得的数据进行处理和分析。
常见的数据处理方法包括：1. 绘制粘度-剪切速率曲线：根据测得的粘度和对应的剪切速率，绘制曲线，以观察样品的流变性质；2. 计算平均值和标准偏差：对于多次测量的结果，可以计算平均值和标准偏差，以评估测量结果的稳定性；3. 与标准值对比：将测得的结果与标准值进行对比，以评估样品的质量和一致性。
NDJ/SNB系列旋转粘度计使用说明书本公司通过ISO9001国际质量管理体系认证1.产品型号和主要技术指标型号NDJ-5S NDJ-8S SNB-1SNB-2SNB-3*量程范围(毫帕·秒)20～100K20～2M20～600K12～6M160～80M旋转速度(转/分钟)6、12、30、600.3、0.6、1.5、3、6、12、30、601～600.1～99.9无级变速转子配置随机配置L1、L2、L3、L4转子各一支测量超低粘度液体专用的L0转子为选配件测量误差±1%（FS）牛顿流体重复性±0.5%（相对误差）电源专用电源适配器（输入100～240V50～60Hz）*：K=1,000；M=1,000,0002.基本结构和工作原理如下图所示，步进电机带动A指针、游丝（弹性元件）、B指针、转轴和转子恒速旋转，液体未受剪切时不产生粘性力矩，A指针B指针上下重合，如果转子放入液体中，则液体受到剪切产生粘性力矩并作用在转子上，使游丝扭转而产生扭矩，此扭矩与粘性力矩平衡时，仪器通过光电单元测量出A、B两指针间的角度即游丝的偏转角，并将测量数据提供给微电脑处理器进行处理，随即在显示屏上直接显示被测液体的粘度值，单位为mPa·s。
3.随机标准配置件3.1主机1台 3.2升降架和升降机构1套3.3保护框1只 3.4专用电源适配器1只3.5扳手1把 3.6底座和水平调节脚1套3.7转子（L1～L4转子各一支装于转子架内）1套3.8随机文件（产品使用说明书和产品合格证）1套可根据需要选购以下配置件：3.9超低粘度适配器（配L0转子一支）3.10少量样品适配器（配21、27、28、29号转子各一支）3.11RTD温度探头（温度范围：0℃～100℃±0.1℃SNB系列标配）3.12RS232标准输出接口3.13数据采集分析和绘图软件(仅供SNB系列产品选配)3.14专用打印机4.安装步骤和方法（参见总装示意图）4.1开箱后取出并清点底座、升降架和升降机构、主机、转子架、保护框、专用电源适配器和扳手等，如选购相关配置件也应同时清点。
旋转粘度计的使用方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March旋转粘度计的使用方法1.开机：开机前，将黄色保护盖帽取下，显示屏亮，但电机不工作，预热20min。
2.量程：估计被测样品的粘度范围，根据表1选择转子，将选用的转子旋入连接螺杆（向左旋入装上，向右旋出卸下）。
估计不到的样品，试用从小体积（4、3）到大体—积（2、1）转子。
表1 NDJ-8S量程表注：M＝10003.使用升降台，使样品上升；或旋动粘度计升降架，使粘度计缓慢下降，转子逐渐浸入样品中，直至转子上的标记与液面相平为止，保护架、转子在容器中心。
调整粘度计位置至水平。
4.转子在样品中浸泡3min，使转子温度与样品温度一致。
5.按“测量”键，开始测量。
当转子在液体中旋转20圈以上（例如转速为，则需测量14min读数）读数。
6.每个试样应测量两次。
第一次测量完毕后，按“复位”键，待转子停止转动后，按“测量”键，开始第二次测量。
（注：在操作过程中严禁在转子旋转时，降转子逐渐浸入试样，以免损坏仪器。
）7.每次测量的百分计标度（扭矩）在20％～90％之间为正常值，否则粘度计会发出报警声，此时应更换转子或转速。
8.在测量过程中，如果需要更换转子，可直接按复位建，此时电机停止转动，而粘度计不断电。
当更换转子完毕后，重新测量。
9.测试结果取两次测量的算术平均值。
两次测量结果之差小于或等于两次测量结果平均值的10%，否则测量第三次。
10.每次使用后应及时清洁转子和保护架，转子擦干净后放回倒转子架中。
切忌用硬物刮、擦转子，以免破坏转子结构。
不可把转子留在仪器上进行清洁。
11.当调换被测样品时，及时清洁（擦干净）转子和转子保护框架，避免由于被测液体相混淆而引起的测量误差。
12.不要把已装上转子的粘度计侧放或倒放。
13.连接螺杆与转子连接端面及螺纹处保持清洁，否则会影响转子晃动度。
一、目的规范SNB-2数字式粘度计的使用和校验方法二、校验原理本仪器为数显粘度计，由程控电机根据程序给定的转速带动转轴稳定旋转，通过扭矩传感器再带动标准转子旋转。
当转子在某种液体中旋转时，由于液体的粘滞性，转子就受到一个与粘度成正比的扭力。
该作用在转子上的粘性力矩由传感器检测出来，经计算实际处理后得出被测液体的粘度。
通过购买标准粘度的液体，经仪器检测出的实际粘度与标准液体粘度值做对比，以确定仪器是否在正常范围内。
三、标准液主要技术指标四、测试步骤1、准备被测标准液，检查标准液是否在有效期内，称量200±10g标准液放入250ml 取样品内，瓶外做好标识。
2、将取样瓶放入恒温槽中，设置恒温槽温度为25度，静置30分钟以上，确保被测标准液充分恒温。
3、仔细调整仪器的水平，检查仪器的水准器气泡是否居中，保证仪器处于水平的工作状态。
4、选择3号转子，用溶剂充分清洗，确保转子清洗干净后装入仪器上。
装卸转子时，必须用手将连接螺杆微微向上抬起。
5、取出恒温槽中标准液用清洁后的温度计测量温度，显示温度在25±0.5范围内可继续进行下一步，否则应调整恒温槽温度，确保标准液达到这一温度并保持稳定。
6、缓慢调节升降旋钮，防止转子浸入液体时有气泡附粘于转子下面，调整转子在被测标准液中的高度，直至转子的液体标志（凹槽中部）与液面相平，同时确保转子在容器中心位置。
7、选择合适测量方式和转速，按“确认”键测量。
8、对比测量值和被测标准液技术参数，确定仪器检测是否准确。
检测数据为4920±100以内视为正常。
9、如检测数据与标准液技术参数相差较大，应立即停止使用并及时联系设备管理人员处理。
注意事项：1、装卸转子时应小心操作，要将仪器下部的连接头轻轻底向上托起后进行拆装，不要用力过大，不要使转子横向受力，以免转子弯曲。
连接头和转子连接端面及螺纹处应保持清洁，否则将影响转子的正确连接及转动时的稳定性。
NDJ、SNB系列粘度计使用说明书NDJ—系列数字式粘度计是采用高细分驱动步进电机、16位微处理器和带夜视功能液晶屏的数字显示式粘度计。
该仪器转速平稳、精确，按键标示明确，程序化设计，操作简便，屏幕直接显示粘度、转速、百分计标度、转子号及所选转子在当前转速下可测的最大粘度值。
主控板、细分驱动板全部采用贴片技术，电路设计采用目前最先进微电脑处理器，结构布局合理紧凑。
提供RS232接口，打印间隔可由用户自行设置。
该仪器满量程、各档线性度全部通过PC接口进行计量校正，其性能、功能达到国外同类型先进水平。
SNB—系列粘度计是基于NDJ—系列粘度计的升级产品。
除具备NDJ—系列粘度计的性能、特点外，SNB—系列粘度计的测量范围更广，转速选择改进为全程无级变速，并可通过PC接口进行全自动化数据采集，以及连接电脑完成自动化操作、数据保存及历史数据对比等多项数理统计分析任务。
NDJ—系列、SNB—系列粘度计用于测量液体的粘性阻力与液体的动力粘度。
广泛应用于测定油脂、油漆、食品、涂料、造纸、化装品、化工、胶囊胶粘剂及药物等各种流体的粘度。
1、主要技术规格2、结构原理如图所示，以高细分驱动步进电机带动传感器指针，通过游丝和转轴带动转子旋转。
如果转子未受到液体的阻力，游丝传感器指针与步进电机的传感器指针在同一位置。
反之，如果转子受到液体的粘滞阻力，游丝产生扭矩与粘滞阻力抗衡，最后达到平衡。
这时分别通过光电传感器输出信号给16位微电脑处理器进行数据处理，最后在带夜视功能夜晶屏幕上显示液体的粘度值（mPa·s）。
3、仪器配置（1）数字式粘度计: 1台（2）升降架: 1套（3）转子保护框架: 1只（4）电源适配器: 1只（5）转子（1，2，3，4号各1支）（6）扳手: 1只（7）座脚: 1套可选择配置件：（1）超低粘度适配器（0号转子）（2）RTD温度探头（3）专用打印机（4）遥控操作器（5）SNB数据采集和绘图软件（仅适用于SNB—系列）4、安装（参照总装示意图后按下列步骤进行）（1）从包装箱中取出座脚1、2、升降架、保护框架等。
SNB-2数字旋转粘度计
使用说明书
一、概述
SNB-2型数字旋转粘度计是一种依托单片微处理机技术开发研制，用于测定液体的粘性阻力与液体的绝对粘度的新型数字化产品。
与同类产品相比，具有测量精度高、粘度值显示稳定、易读、操作简便、抗干扰性能好等优点，广泛适用于测定油脂、油漆、食品、药物、胶粘剂及化妆品等各种流体的粘度。
二、主要技术性能
1.测定范围：10mPa·s~100000mPa·s
2.转子规格：1、2、3、4号四种转子
3.转子转速：6转/分、12转/分、30转/分、60转/分
4.测量方式：手动、自动
5.测量误差：±2%(F.S)（牛顿液体）
6.使用环境条件：
(1)环境温度：5℃~35℃；
(2)相对湿度：不大于80%；
(3)供电电源：电压220V±22V，频率50Hz±0.5Hz；
(4)产品附近无强的电磁场干扰，无剧烈震动，无腐蚀性气体。
7.外形尺寸：105mm×120mm×160mm（不包括底座）
8.净重：2.5kg（不包括底座）
三、工作原理
1.程控电机根据程序给定的转速带动转轴稳定旋转，通过钮矩传感器再带动标准转子旋转。
当转子在某种液体中旋转时，由于液体的粘滞性，转子就受到一个与粘度成正比的扭力，通过扭矩传感器测量这个扭力的大小，就可得到液体的粘度。
为了扩大测量范围，所以配备了四种标准转子和给定了四个转速档。
2.要测量10mPa·s~100000mPa·s这样宽的粘度范围，必须采用不同组合的转子和转速。
本产品的转速分为四档，转子也分为四种不同的规格。
由它们组成各种不同的组合，就可以测出测定范围内的任何粘度值。
面板中间有↑、←→、
↓、复位、确认5个组合键。
开机时产品显示上一次操作时的转子和转速值，可通过↑、←→、↓键查看和选择。
测量某种范围的粘度，需用某种规格的转子和某种转速，可通过↑、↓键和←→键来选择和设置。
可先估计被测液体的大致粘度，选择合适的转子和转速。
安装和设置好转子和转速，按一下确认键即可开始测量。
产品内部带有数据存储器，存储产品的量程，默认转子、转速、各种系数以及测试数据。
微控制器根据用户的选择控制电机的转速。
另外产品还配备有RS232通讯口，可以与计算机进行双向的数据通讯。
3.产品的转子保护架是为稳定测量和保护转子用的，使用转子保护架进行测定能取得较稳定的测试结果。
四、安装
1.从存放箱中取出支架和支柱等，将支柱旋入支架后部之螺孔中，用扳手将支柱拧紧，防止支柱转动并将支柱上的齿形面面向支架正前方。
2.从存放箱中取出粘度计，把粘度计的升降夹头装在支柱上，调整夹头紧松螺钉，不要过松，也不要过紧，旋转升降旋钮，使其能上下升降，偏紧为宜，以防粘度计产生自动坠落情况。
3.旋松产品下端的保护帽螺钉，取下黄色保护帽。
4.观察水平泡，调节支架下部的水平调整螺钉，使气泡在水平泡的中间位置，说明产品接近水平。
5.接上电源线。
五、操作使用
1.准备被测液体，置入直径不小于70mm的烧杯或直角容器中，准确地控制被测液体的温度。
2.将转子保护架装在产品上（顺时针旋转装上，逆时针旋转卸下）。
3.将选配好的转子旋入连接螺杆（逆时针旋入装上，顺时针旋出卸下）。
装卸转子时，必须用手将连接螺杆微微向上抬起。
4.旋转升降旋钮，使产品缓慢地下降，转子逐渐浸入被测液体中，直至转子液面标志和液面相平为止。
5.再次调整好产品水平。
6.试样在测试温度下充分恒温，以保持示值稳定准确。
7.面板操作：
(1)打开产品背面的电源开关，进入等待用户选择状态，显示屏显示如下：
光标在3处闪烁，表示记忆上一次测试选择的转子是3号转子。
这时可以通过←→键来选择转子号。
按一下↓键，光标下移到自动上，这时可以通过←→键来选择自动方式或手动方式。
选择手动方式，显示屏显示如下：
按下↓键，光标下移到6处闪烁，表示记忆上一次测试选择的转速是6转/分。
这时可以通过←→键来选择转速。
按一下↑键，光标可以上移到你需要选择的项目上。
选好转子和转速，按一下确认键，就开始测量，显示屏显示如下：
第一行显示“3#转子”和“6转/分”；第二行显示：“××××× mPa·s”和“手动”；第三行显示该量程的百分比。
测量第二遍及以后各遍时，按一下复位键复位，再按一下确认键测量，重复上述显示过程。
(2)操作说明：
a)首先大约估计被测液体的粘度范围，然后根据下列量程表选择适合的转子和转速。
例如：被测液体的粘度约为3000mPa·s，可选择下列组合：
2号转子——6转/分或3号转子——30转/分
b)当估计不出被测液体的大致粘度时，应视为较高粘度，试用由小到大的转子（转子号由高到低）和由慢到快的转速。
原则上高粘度的液体选用小转子（转子号高），慢转速，低粘度的液体选用大转子（转子号低），快转速。
c)本产品具有自动测量方式。
按五.7.(1)的步骤选择自动方式。
这样，当测量粘度范围不明的样品时，可以先不设置转速，只要选定转子，按一下确认键，产品会自动开始测量，逐步搜索到合适的转速。
最后显示测量结果：
测量第二遍及以后各遍时，如果继续在自动方式下测量，则按复位键复位，再按确认键测量。
d)为保证测量精度，测试时数据最好在量程的30%~100%之间。
e)测量状态下，按任意键即返回到参数设置界面。

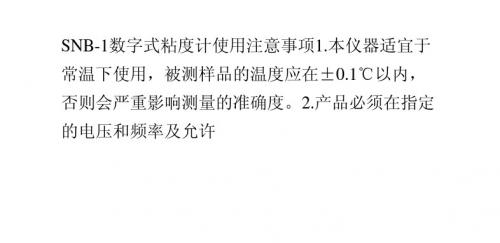

六、注意事项
1.本仪器适宜于常温下使用，被测样品的温度应在±0.1℃以内，否则会严重影响测量的准确度。
2.产品必须在指定的电压和频率及允许的误差范围内使用，否则会影响测量精度。
3.装卸转子时应小心操作，应将连接螺杆微微抬起，不要用力过大，不要让转子横向受力，以免转子弯曲。
4.装上转子后不得将产品侧放或放倒。
5.连接螺杆和转子连接端面及螺纹处应保持清洁，否则将影响转子的正确连接及转动的稳定性。
6.产品升降时应用手托住，防止产品自重坠落。
7.每次使用完毕，应及时清洗转子（不得在产品上进行转子清洗）。
清洁后要妥善安放于转子架中。
8.装上转子后不得在无液体情况下“旋转”，以免损坏轴尖。
9.不得随意拆动、调整产品零件，不要自行加注润滑油。
10.产品搬动和运输时应套上黄色保护帽，托起连接螺杆，
拧紧保护帽上螺钉。
11.悬浊液、乳浊液、高聚物以及其他高粘度液体中很多都是“非牛顿液体”，表观粘度值随着切变速度和时间的变化而变化，故在不同的转子、转速和时间下测定，其结果不一致是属正常情况，并非产品不准（一般非牛顿液体的测定应规定转子、转速和时间）。
12.做到下面各点能测得较为精确的数值：
(1)精确地控制被测液体的温度。
(2)保证环境温度的均匀。
(3)将转子以足够的时间浸于被测液体并同时进行恒温，使其能和被测液体温度一致。
(4)保证液体的均匀性。
(5)测定时尽可能地将转子置于容器中心。
(6)防止转子浸入液体时有气泡附粘在转子下面。
(7)尽可能用接近满量程的档位进行测量。
(8)使用转子保护架进行测定。
(9)保证转子的清洁。
(10)严格按照使用规则进行操作。
装箱单
一、本包装箱内容：
1.SNB-2型数字旋转粘度计一台
2.支架一个
3.支柱一个
4.转子保护架一个
5.1号、2号、3号、4号转子各一个
6.电源线一根
二、本包装箱附装有关技术文件如下：
1.使用说明书一份
2.装箱单一份
3.合格证一份
4.质量保证书一份
包装员：检验员：
年月日。
