NDJ-1 旋转粘度计

SOP/QC(07)016－01旋转粘度计操作及预防性维护操作规程文件类别：操作规程审批表江西中兴汉方药业有限公司目的：制定旋转粘度计操作规程，规范旋转粘度计操作，保证旋转粘度计正常运行。

依据：厂家说明书范围：适用于旋转粘度计操作。

责任：质量控制科QC主任及QC检验员正文：1 程序1.1 仪器与用具1.1.1 旋转式粘度计1.1.2 恒温水浴1.1.3 温度计，分度0.2 ℃1.2 操作方法1.2.1 仪器安装及操作按仪器使用说明进行，并根据供试品的粘度范围和药典在该品种正文项下的规定，选用是适宜转子和转速。

1.2.2 按各该药品项下的测定温度调整恒温水浴温度。

1.2.3 取供试品置仪器规定的容器中，恒温30 分钟后，依法测定偏转角（α）。

关闭马达。

1.2.4 另取供试品同法操作，取二份供试品测定平均值1.2.5 取2 次测定的平均值按公式计算，即得供试品的动力粘度。

1.2.6 测定时当指针稳定后即应读数，经一定时间旋转后粘度值会逐渐下降。

1.3 记录记录旋转式粘度剂型号，所用转子号数及转速，测定温度等。

1.4 NDJ-1 型旋转式粘度计的标准操作规程1.4.1 准备被测液体，置于直径不小于70mm的烧杯或直筒形容器中，准确地控制被液体的温度。

1.4.2 将保护框架装在仪器上（向右旋入装上，向左旋出卸下）。

1.4.3 将选配好的转子旋入连接螺杆（向左旋入装上，向右旋出卸下）。

旋转升降钮，使仪器缓慢地下降，转子逐渐浸入被测液体中，直至转子液面标志与液面平行为止。

调整仪器水平，开启电机开关，转动变速旋钮，使所需转速数向上，对准速度指示点，转子在液体中旋转。

经过多次旋转，一般为（20～30）s，或按规定时间，待指针趋于稳定可进行读数。

按下指针控制杆，使读数回定下来，待指针转至读数窗口时关闭电机（注意：1、不得用力数据。

当电机关停后如指针不处于读数窗内时，可继续按住指针控制杆，反复开启和关闭电机，经过几次练习即能熟练掌握，使指针停于读数窗内，读取数据。

NDJ-1C布氏旋转粘度计（粘温曲线）昌吉仪器78833167.doc目录一、概述 (2)二、主要技术指标及参数 (2)三、仪器的工作原理 (2)四、仪器的安装 (3)五、操作和测量使用 (5)六、注意事项 (8)七、仪器成套和技术文件 (10)八、附：NDJ-1C布氏旋转粘度计计算机检测软件操作说明 (10)本仪器为精密测试仪器，使用前请务必详阅本说明书。

一、概述NDJ-1C型布氏旋转粘度计，是按照中华人民共和国交通行业标准JTJ052《公路工程沥青及沥青混合料试验规程》中的T0625《沥青布氏旋转粘度试验（布洛克菲尔德粘度计法）》规定的要求设计制造的，是本公司NDJ-1型旋转粘度计和NDJ-1B型旋转粘度计的升级换代产品，适用于测量牛顿型液体的绝对粘度和非牛顿型液体的表观粘度。

本仪器采用先进的机械设计技术与制造工艺，运用微电脑技术进行温度控制、数据采集和数据处理；显示器采用白背光、高亮度的LCD显示屏；配有微型针式打印机输出设备。

测试结果可在显示屏上实时显示，也可通过打印机打印输出。

另外，通过本仪器的RS232数据通讯口，还可与个人计算机相连接。

本仪器具有测量灵敏度高，测试结果可靠，使用操作方便，造型美观大方等特点。

可广泛应用于对沥青、热熔胶、石蜡、高聚物等各种流体粘度的测量。

二、主要技术指标及参数1、测量范围：100mPa·s～200000mPa·s；2、转子规格：21、27、28、29号四种转子；3、转子转速：5、10、20、50r/min四档；4、测量误差：±1%(F·S)；5、测量方式：手动、自动；6、控温范围：室温～200℃；7、控温精度：±0.1℃；8、盛样筒容积：20ml；9、工作电源：AC 220V±10%，50Hz；10、环境温度：5℃～35℃；11、环境相对湿度：不大于80%。

三、仪器的工作原理本仪器为旋转式粘度计，由电机经变速带动转子作恒速旋转。

NDJ-1旋转式粘度计NDJ-1旋转式粘度计是用于测量液体的粘性阻力与液体动力粘度，广泛用于测定油脂、油漆、塑料、食品、药物、化妆品、胶沾品等各种流体的粘度,是监测和控制生产中产品质量稳定的精密仪器。

工作原理：仪器由同步电机以稳定的速度旋转, 连接刻度圆盘,再通过游丝和转轴带动转子旋转,如果转子未受到液体的阻力,则游丝、指针与刻度盘同速旋转,指针在刻度盘上指出的读数为”0”.反之,如果转子受到液体的粘滞阻力,则游丝产生扭矩,与粘滞阻力抗衡最后达到平衡,这时与游丝连接的指针在刻度盘上指示一定的读数(即游丝的扭转角).将读数乘上特定的系数即得到液体的粘度. 本仪器转速由齿轮系统及离合器通过调速旋钮进行变速, 附有1-4号四种转子,可根据被测液体的高低随同转速配合选用;其装有指针固定控制机构,为精确读数用,当转速较快时(30转/分、60转/分)无法在旋转时进行读数,这时可轻轻按下指针控制杆,使指针固定下来,便于读数;还配有固定支架及升降机构,一般在实验室中进行小量和定温测定时应固定.把仪器固定于支架上以保证测量精确度;斜齿轮及阻尼升降机构,确保仪器升降平稳;引伸索便于在被测液体之容器较大而液面又较低时,及被测液体温度过高情况下使用。

主要技术参数：测定范围：10～1×105 mPa.s转子规格：0、1、2、3、4、号五种转子（0号转子是选件，可测低粘度至0.1 mPa.s ） 仪器转速：6转/分、12转/分、30转/分、60转/分 测量误差：±5％ （牛顿液体） 电源：220V ± 10V ；50Hz 净重：1.5 Kg 外形尺寸：400×370×150特点：1、升降系统采用斜齿条/斜齿轮方式国内其他厂家的旋转粘度计采用的都是直齿条/直齿轮方式，，齿条与齿轮在工作时只有一个齿接触，如要向上轻松调节，必会向下自滑；如避免自滑，向上调节就会困难。

而我厂的旋转粘度计是采用斜齿条/斜齿轮的方式，齿条与齿轮在工作时只有三个齿接触，有效克服了直齿条/直齿轮方式的缺点，上下移动方便、轻松，定位准确且不会自滑（斜齿条/斜齿轮的方式在加工要求和成本上要比直齿条/直齿轮方式高得多）。

上天NDJ-1旋转式粘度计，上海精科NDJ-1旋转式粘度计，NDJ-1旋转式粘度计产品介绍产品特点：NDJ-1/NDJ-4旋转式粘度计各种牛顿液体绝对黏度和非牛顿液体表现黏度。

适用于测定流体和半流体的黏度和流度性。

用于染料，油化，油墨，化妆品，油脂等流体的动力黏度等。

NDJ-1型旋转式粘度计使用说明书NDJ-1 Rotational Viscometer Instruction Manual产品应用：Application本产品广泛应用于测定油脂，油漆，塑料，食品，药物，胶粘剂，化妆品等各种流体的粘性阻力与液体的绝对粘度。

在使用时必须按照说明书的要求进行安装和测量工作。

NDJ-1 Rotational Viscometer is a novel instrument to be used in measuring the viscous resistance and the absolute viscosity of fluid.It is widely applicable to determine the viscosity of various kinds of fluids, such as grease, paint, plastics, food products, pharmaceuticals, bonding agent, etc.1.主要技术规格：测量范围：10~ 105 map.s转速： 6,12,30,60 Spin/minute测量误差：±5%（牛顿液体）电源： 220V±10V，50HzMain Technical Specification：Range：Medium Viscosity 10-100,000mPa.sLow Viscosity 0.1-100mPa.sMedium Viscosity 4 Rotors of No.s 1,2,3 and 4.Low Viscosity 1 Rotor of No.0Speed of Rotor:6rpm,12rpm,30rpm and 60rpm.Measurement tolerance: ±5%(Newtonian fluid)Power Supply:220V±10%V.50Hz。

旋转粘度计标准操作规程旋转粘度计使用说明书一、概述NDJ-1型旋转粘度计是根据上海市企业标准Q/YXYY 20-2000《NDJ-1型旋转式粘度计》规定的技术要求设计和制造的，它可广泛应用于对油脂、油漆、塑料、食品、药物、胶粘剂等各种流体粘度的测量。

二、主要技术指标及参数1、测量范围：(10～100000)mPa·s；2、测量误差：±5%(F·S)；3、测量转子：1号、2号、3号、4号转子；4、转子转速：6转/分、12转/分、30转/分、60转/分5、供电电源：AC220V±10% 50Hz±10%；6、外形尺寸：300㎜×300㎜×450mm；7、净重： 1.5kg(不包括支架)。

三、仪器结构和安装（一）仪器结构1、结构原理结构原理图见图1所示。

图1⑴同步电机以稳定的转速旋转，连接刻度圆盘，再通过游丝和转轴带动转子旋转。

如果转子未受到液体的阻力，则游丝、指针与刻度盘同速旋转，指针在刻度圆盘上指出的读数为“0”。

而当转子受到液体的粘滞阻力，则游丝产生扭矩，与粘滞阻力抗衡，最后达到平衡，这时与游丝连接的指针在刻度圆盘上指示一定的读数（即游丝的扭转角）。

将读数乘上特定的系数即得到液体的粘度（mpa·s）。

⑵利用齿轮系统及离合器进行变速，由专用旋转旋钮操作，分四档转速，可以根据测定需要选择。

⑶按仪器不同规格附有1至4号四种转子，可根据被测液体粘度的高低随同转速配合使用。

⑷为使读数精确，仪器装有指针固定控制装置（指针控制杆）。

当转速较快时（30转/分，60 转/分），无法在旋转时读数，这时可以按下指针控制杆，使指针固定下来，便于读取准确的读数。

⑸保护架是为了稳定测量和保护转子而专门设计的。

使用保护架进行测量能取得较稳定的测量结果。

⑹整套仪器配有固定支架和升降机构，一般在实验室中进行小量和定温测定时应固定使用。

另外，仪器也可以脱离固定支架和升降机构手提使用。

NDJ-1型旋转式粘度计操作规程1、目的建立旋转式粘度计操作规程，使仪器的操作正确规范2、适用范围适用于NDJ-1型旋转式粘度计3、责任部门质量部4、操作方法4．1 准备被测液体，置于直径不小于70mm高度不小于130mm的烧杯或直筒形容器中，准确地控制被测液体温度。

4.2 将保护架装在仪器上（何右旋上，向左旋卸下）。

4.3 将选配好的转子旋入连接螺杆（向左旋装上，向右旋卸下）。

4．4 旋升降旋扭。

使仪器缓慢的下降，转子逐渐浸入被测液体中，直至转子液面标志和液面相平为止，4．5 调正仪器水平。

（水平调整螺钉在支架的两前端）。

4.6 按下指针控制杆。

打开电源开关，开动电机开关，转动变速旋扭（在电机的左端），使所需转速数向上，对准速度指示点，放松指针控制杆，使转子在液体中旋转，经过多次旋转（一般20-30秒）待指针趋于稳定（或按规定时间进行读数）。

按下指针控制杆使读数固定下来，再关闭电机，使指针停在读数窗内，读取读数。

当电机停下后如指针不处于读数窗内时，可继续按住指针控制杆，反复开启和关闭电机，连续测定3次，以每次测得数乘以转子的系数即为粘度，以三次测得数的平均粘度出报告。

4.7 当指针所指的数值过高或过低时，可变换转子和转速务必使读数在20-80格之间为佳。

5、注意事项5．1 按指针控制杆时，不得用力过猛，若转速慢时可不利用控制杆直接读数。

5．2 装卸转子时应小心操作，装拆时应将连接螺杆微微抬起进行操作，不得用力过大，不要使转子横向受力。

以免转子弯曲，装上转子后不得将仪器侧放或倒放。

5．3 一定要在电机运转时变换转速。

5．4 仪器升降时，应用手拖住仪器，防止仪器自重坠落。

5．5 将转子以足够长的时间浸于被测液体同时进行恒温，使其能和被测液体温度一致5.6 测定时尽可能将转子置于容器中心。

5．7 防止转子浸入液体时有气泡附粘于转子下面。

5.8 每次使用完毕后及时清洗转子不得在仪器上进行转子清洗，清洗后要妥善安放于转子架中。

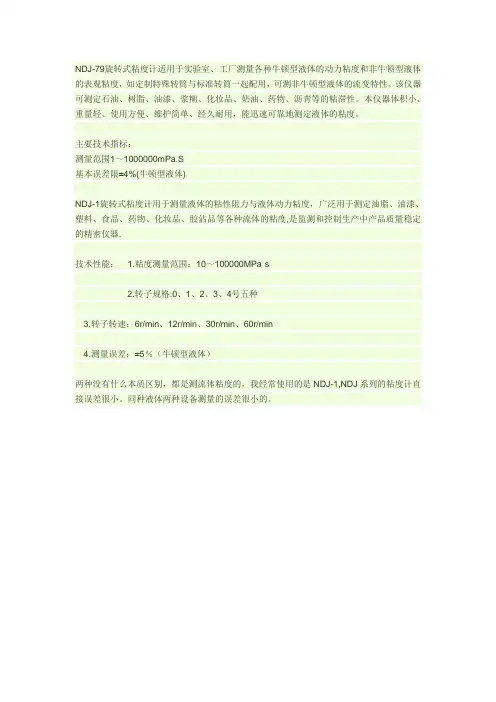

NDJ-79旋转式粘度计适用于实验室、工厂测量各种牛顿型液体的动力粘度和非牛顿型液体的表观粘度，如定制特殊转筒与标准转筒一起配用，可测非牛顿型液体的流变特性。

该仪器可测定石油、树脂、油漆、浆糊、化妆品、奶油、药物、沥青等的粘滞性。

本仪器体积小、重量轻、使用方便、维护简单、经久耐用，能迅速可靠地测定液体的粘度。

主要技术指标：
测量范围1～1000000mPa.S
基本误差限±4%(牛顿型液体)
NDJ-1旋转式粘度计用于测量液体的粘性阻力与液体动力粘度，广泛用于测定油脂、油漆、塑料、食品、药物、化妆品、胶沾品等各种流体的粘度,是监测和控制生产中产品质量稳定的精密仪器.
技术性能： 1.粘度测量范围：10～100000MPa·s
2.转子规格:0、1、2、3、4号五种
3.转子转速：6r/min、12r/min、30r/min、60r/min
4.测量误差：±5％（牛顿型液体）
两种没有什么本质区别，都是测流体粘度的，我经常使用的是NDJ-1,NDJ系列的粘度计直接误差很小。

同种液体两种设备测量的误差很小的。

NDJ-1旋转粘度计使用说明书一、用途NDJ-1型旋转粘度计是用于测量液体粘度的新型仪器。

广泛适用于测定油脂、油漆、塑料、食品、药物、胶粘剂等各种流体的粘度。

二、主要技术指标1. 测定范围：10~100000mPa •s2. 转子规格：1、2、3、4号四种转子3. 转速：6转/分、12转/分、30转/分、60转/分4. 测量误差：±5%5. 电源：220V 50Hz6. 外形尺寸：300×300×450(mm)7. 净重：1.5kg （不包括支架）三、结构原理1. 如下图所示：转子2. 在刻度盘上指出的读数为“0”；反之，如果转子受到液体的粘滞阻力，则游丝产生扭矩，与粘滞阻力抗衡最后达到平衡，这时与游丝连接的指针在刻度盘上指示一定的读数（即游丝的扭转角）。

将读数乘上特定的系数即得到液体的粘度（mPa •s ）。

3. 利用齿轮系统及离合器进行变速，由专用旋钮操作，分四档转速，根据测定需要选择。

4.按仪器不同规格附有1~4号转子，可根据被测液体粘度的高低随同转速配合选用。

5.仪器装有指针控制杆，为精确计数用。

当转速较快（30转/分，60转/分）无法在旋转时进行读数，这时可轻轻按下指针控制杆，使指针固定下来，便于读数。

6.保护架是为准确测量和保护转子用。

使用保护架进行测定能取得较准确的测量结果。

7.引伸索便于在现场测量，即被测液体温度过高，现场无条件安放支架而作粗略测量。

8.固定支架及升降机构，一般在实验室中进行小量和定温测定时应固定，仪器可手提使用（但也注意尽量保持水平）。

四、安装1.从包装箱中取出仪器箱、底座、立柱和升降夹头。

2.组装支架：将立柱旋入底座后部螺孔中，并将立柱上的齿形面面向支架正前方，用扳手将六角螺母拧紧，防止立柱转动。

3.转动升降夹头旋钮，检查升降夹头的灵活性和自锁性，发现过松和过紧现象可调整夹头紧松螺钉，使之能上下升降，并以偏紧为宜，以防装上粘度计后产生自动坠落情况。

NDJ1型旋转式粘度计操作规程一、概述二、仪器准备1.将NDJ1型旋转式粘度计按照说明书进行组装和安装。

2.将仪器连接上电源并打开电源开关。

3.根据需要，选择合适的测量模式（旋转速度、测量范围）。

三、样品准备1.根据测试要求，准备好需要测试的样品，并将其放置在恒温槽中使其温度达到测试要求。

2.如果样品需要稀释或搅拌，根据要求进行处理。

四、操作步骤1.打开旋钮，使转盘能够自由转动。

2.将旋转式粘度计的转盘浸入样品中，确保液体完全覆盖转盘。

3.按下“测量”按钮，仪器开始测量。

4.等待一段时间（通常为30秒至1分钟），直到测量结果稳定后，记录所得粘度数值。

5.如果需要多次测量，将转速调至下一个预设值，重复步骤3和46.测量完毕后，按下“停止”按钮，仪器停止运行。

7.将转盘从样品中取出，并用纸巾擦拭干净。

五、注意事项1.在操作NDJ1型旋转式粘度计之前，必须确保已经熟悉了仪器的使用说明书。

2.操作人员应经过培训并具备一定的操作经验，以确保测试结果的准确性。

3.仪器及其周围环境应保持清洁，避免灰尘、油脂等物质污染样品。

4.在测量过程中，避免猛烈震动和碰撞仪器，以免影响测试结果。

5.根据样品的特性，选择合适的转速和测量范围，以确保数据的可靠性。

6.根据实际需要，定期校准仪器，以保证测试结果的准确性。

7.测量完毕后，及时清洁仪器，防止样品残留对仪器的损害。

六、维护保养1.使用完毕后，关闭电源开关并拔掉电源插头。

2.定期清洁仪器转盘和附件，避免长时间积存样品残留。

3.仪器不使用时，应放置在干燥、洁净及通风良好的环境中，避免灰尘和湿气对仪器的损害。

4.定期检查仪器各部件是否正常工作，如有故障及时修理或更换。

5.注意仪器的防水防潮工作，避免液体溅入仪器内部。

6.严禁在仪器上放置重物，以免损坏仪器。

7.按照仪器的保养要求进行定期维护，并记录保养情况。

七、风险提示1.避免对仪器进行拆卸、改装等未经授权的操作，以免由此引发的风险和安全问题。
