数显旋转粘度计安全操作及保养规程数显旋转粘度计是一种常用的实验室仪器。
在使用过程中需要注意安全操作及保养规程，以确保仪器的准确性和长寿命。
安全操作1. 操作前的准备在使用数显旋转粘度计之前，需要进行以下准备：•温度控制器的温度要与样品温度一致。
•所有的组件都必须安装好并固定好。
在开始使用之前，要确保仪器的各个部分已安装到正确位置。
•样品采样器的密封盖必须严密。
•手柄必须在下降位置。
•所有电源线必须连接到一个稳定的电源。
2. 操作过程中的注意事项•在样品通道中添加样品之前，必须先清理样品通道，以防混杂不同样品类型或起泡现象。
•在操作过程中，要避免碰触旋转粘度计的各个部分和样品通道，以防止污染样品和损坏仪器。
•按照仪器的操作手册操作，不要进行非法操作和更改设备内部结构。
•缓慢提高转速，以防止样品因为速度过快而飞溅，并且提高速度时不得超过减速时的最高转速值，以免压力对样品造成损害。
•在采样器中添加样品时，确保其完全符合测试要求。
•每次测试时，如果不同样品之间相距很短时间，则样品直接的效果可能与先前的样品有所不同。
3. 紧急操作如果出现下列情况，应采取相应的措施：•当温度达到设定温度时，不能在混合时间中拆开销子，否则可能导致样品从样品采样器中溢出。
如果发生此情况，应立即停止测试，将样品通道清洁干净，重新测试。
•如果系统出现漏电，应立即停止操作，断开电源，并联系专业技术人员进行检查和修理。
保养规程1. 保养方法•机身表面必须保持清洁干燥，并根据使用情况进行定期清洁。
•样品采样器的清洗方法：使用干净的棉签将里面的样品抹干，然后将样品采样器反复洗净至样品不再残留。
•仪器不应暴露在阳光下，避免机身外部塑料变形和褪色。
•在非实验性使用之前，需要进行校准和验证以保证仪器的准确性。
•每次测试后，将样品通道内的任何残留物清除干净。
•维护过程中的部件更换应由经过工厂授权的工程师进行。
2. 维护周期清理和检查应根据使用频率和环境条件定期进行：•日常保养：每天都需要对仪器进行检查，并定期清洁。
旋转粘度计使用说明书版权所有2019青岛海通达专用仪器有限公司 青岛海通远达专用仪器有限公司部件号：13187 修订版：19.1.0青岛海通达专用仪器有限公司青岛海通远达专用仪器有限公司本企业通过ISO9001质量管理体系认证、ISO14001环境管理体系认证和OHSAS18001职业健康安全管理体系认证。
本文档版权归青岛海通达专用仪器有限公司/青岛海通远达专用仪器有限公司所有。
未经书面许可，任何单位和个人不得将此文档中的任何部分公开、转载或以其他方式散发给第三方，否则，将追究其法律责任。
海通达® ®是青岛海通远达专用仪器有限公司的注册商标。
重要安全提示仪器使用前，请认真阅读以下安全指导，以保障人员和设备安全！◆要求仪器操作人员熟悉全部操作过程和操作时可能出现的意外情况，严格按说明书要求操作。
◆仪器使用前要检查各联接部位是否牢固。
◆严格按仪器技术要求配备电源和水源。
◆仪器使用过程中要有人值守，一旦出现意外，必须迅速切断电源和水源。
目录一、概述 (1)二、规格及型号 (1)三、技术参数 (2)四、仪器结构与工作原理 (3)五、操作说明 (5)六、维护与保养 (5)七、运输与储存 (6)八、故障判定与排除 (7)九、随机配件、工具一览表 (7)十、保修 (7)一、概述旋转粘度计是一种直读式粘度测量仪器，适用于液体各流变参数的测量。
可对牛顿流体和非牛顿流体进行精确测量。
二、规格及型号序号名称型号配置1 旋转粘度计ZNN-D12CV F1扭力弹簧测量组件2 旋转粘度计ZNN-D12CF F0.2扭力弹簧测量组件3 旋转粘度计ZNN-D12CVF F0.2扭力弹簧测量组件1三、技术参数型号序号技术参数ZNN-D12CV ZNN-D12CF ZNN-D12CVF1 电源(110±5.5)V50/60Hz (220±11)V50Hz(110±5.5)V50/60Hz2 电机功率120W3 工作环境温度-15℃~45℃4 速度分档0.9、1.8、3、6、30、60、90、100、180、200、300、600（r/min）5 测量精度1~25 mPa·s±1 mPa.s25 mPa·s以上±4%（牛顿流体）6 粘度测量范围牛顿流体：0~300mPa.s（F1测量组件）非牛顿流体：0~150 mPa.s（F1测量组件）剪切应力：0~153.3Pa（F1测量组件）牛顿流体：0~60mPa.s（F0.2测量组件）非牛顿流体：0~30 mPa.s（F0.2测量组件）剪切应力：0~30.7Pa（F0.2测量组件）23四、仪器结构与工作原理 （一）仪器结构 1、仪器的结构组成仪器主要由以下几大部分组成。

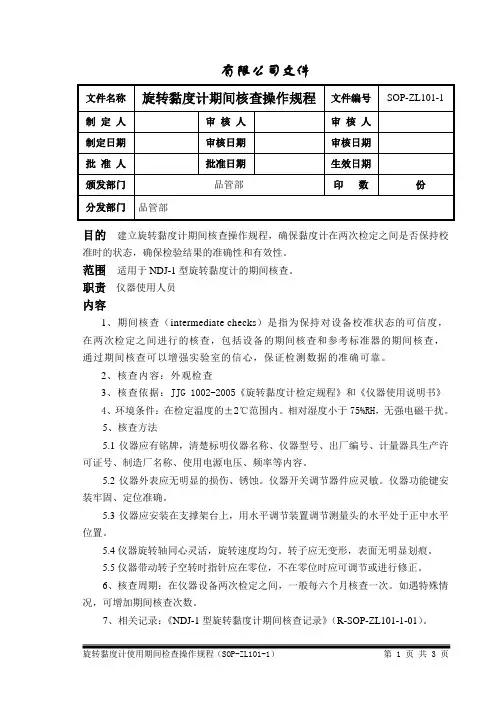

有限公司文件
目的建立旋转黏度计期间核查操作规程，确保黏度计在两次检定之间是否保持校准时的状态，确保检验结果的准确性和有效性。
范围适用于NDJ-1型旋转黏度计的期间核查。
职责仪器使用人员
内容
1、期间核查（intermediate checks）是指为保持对设备校准状态的可信度，在两次检定之间进行的核查，包括设备的期间核查和参考标准器的期间核查，通过期间核查可以增强实验室的信心，保证检测数据的准确可靠。
2、核查内容：外观检查
3、核查依据：JJG 1002-2005《旋转黏度计检定规程》和《仪器使用说明书》
4、环境条件：在检定温度的±2℃范围内。
相对湿度小于75%RH，无强电磁干扰。
5、核查方法
5.1仪器应有铭牌，清楚标明仪器名称、仪器型号、出厂编号、计量器具生产许可证号、制造厂名称、使用电源电压、频率等内容。
5.2仪器外表应无明显的损伤、锈蚀。
仪器开关调节器件应灵敏。
仪器功能键安装牢固、定位准确。
5.3仪器应安装在支撑架台上，用水平调节装置调节测量头的水平处于正中水平位置。
5.4仪器旋转轴同心灵活，旋转速度均匀。
转子应无变形，表面无明显划痕。
5.5仪器带动转子空转时指针应在零位，不在零位时应可调节或进行修正。
6、核查周期：在仪器设备两次检定之间，一般每六个月核查一次。
如遇特殊情况，可增加期间核查次数。
7、相关记录：《NDJ-1型旋转黏度计期间核查记录》（R-SOP-ZL101-1-01）。
附件1：NDJ-1型旋转黏度计期间核查记录。
六速旋转粘度计使用说明书版权所有2019青岛海通达专用仪器有限公司 青岛海通远达专用仪器有限公司部件号：13035 修订版：19.1.0青岛海通达专用仪器有限公司 青岛海通远达专用仪器有限公司本企业通过ISO9001质量管理体系认证、ISO14001环境管理体系认证和OHSAS18001职业健康安全管理体系认证。
本文档版权归青岛海通达专用仪器有限公司/青岛海通远达专用仪器有限公司所有。
未经书面许可，任何单位和个人不得将此文档中的任何部分公开、转载或以其他方式散发给第三方，否则，将追究其法律责任。
海通达® ®是青岛海通远达专用仪器有限公司的注册商标。
重要安全提示仪器使用前，请认真阅读以下安全指导，以保障人员和设备安全！◆要求仪器操作人员熟悉全部操作过程和操作时可能出现的意外情况，严格按说明书要求操作。
◆仪器使用前要检查各联接部位是否牢固。
◆严格按仪器技术要求配备电源。
◆仪器使用过程中要有人值守，一旦出现意外，必须迅速切断电源。
目录一、概述 (1)二、规格及型号 (1)三、技术参数 (1)四、仪器结构与工作原理 (2)五、操作说明 (4)六、维护与保养 (4)七、运输与储存 (5)八、故障判定与排除 (5)九、随机配件、工具一览表 (6)十、保修和退货 (6)一、概述六速旋转粘度计是一种用于在不同剪切速率下测量粘度的直读式粘度测量仪器。
可对牛顿流体和非牛顿流体进行精确测量。
二、规格及型号三、技术参数四、仪器结构与工作原理（一）仪器结构1、仪器的结构组成仪器主要由以下几大部分组成。
见（图一）。
（图一）仪器结构图1）动力部分双速电机，转速：750/1500（r/min）电源：（220±11）V 50/60Hz2）变速部分可变六速档位（r/min）：3、6、100、200、300、6003）测量部分主要由转筒、转子、内筒、内筒轴、轴盘组件和刻度盘组成。
4）支架部分调节钻井液杯高度的可升降托板。
六速旋转粘度计及精编I常规仪器的使用Document number：PBGCG-0857-BTDO-0089-PTT1998中国石油大学（油田化学）实验报告实验日期：成绩：班级：石工12-1 学号：姓名：教师：范鹏同组者：实验一六速旋转粘度计测泥浆的流变曲线一 .实验目的1. 掌握六速旋转粘度计的使用方法。
2. 掌握如何判断泥浆的流型及对应流变参数的计算方法。
3. 比较宾汉模式、指数模式及卡森模式与实际流变曲线的吻合程度，弄清各种模式的特点。
二.实验原理1. 旋转粘度计工作原理电动机带动外筒旋转时，通过被测液体作用于内筒上的一个转矩，使与扭簧相连的内筒偏转一个角度。
根据牛顿内摩擦定律，一定剪切速率下偏转的角度与液体的粘度成正比。
于是，对液体粘度的测量就转换为内筒的角度测量。
2. 流变曲线类型、意义。
流变曲线是指剪切速率和剪切应力的关系曲线。
根据曲线的形式，它可以分为牛顿型、塑性流型、假塑性流型和膨胀性流型。
为了计算任何剪切速率下的剪切应力，常用的方法是使不同流变模式表示的理想曲线逼近实测流变曲线，这样，只需要确定两个流变参数，就可以绘出泥浆的流变曲线。
牛顿模式反映的牛顿液体，其数学表达式为：τ=η·D宾汉模式反映的是塑性液体，其数学表达式为：τ=τ0 +ηp·D指数模式反映的是假塑性流体，其数学表达式为：τ=K·D n 或 Lgτ=lgK + n·lgD卡森模式反映的是一种理想液体，其数学表达式为：实际流变曲线与哪一种流变模式更吻合，就把实际液体看成哪种流型的流体。
三.实验仪器1．仪器ZNN-D6型旋转粘度计、高速搅拌器；2. 药品350ml水、500ml泥浆。
四.实验仪器使用要点1.检查好仪器，要求；①粘度计刻度盘是否对零。
若不对零，可松开固定螺钉调零后再拧紧。
②检查粘度计的同心度。
高速旋转时，外筒不得有偏摆。
③检查高速搅拌机的搅拌轴是否偏摆。
若偏摆，则停止使用。
旋转粘度计的使用方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March旋转粘度计的使用方法1.开机：开机前，将黄色保护盖帽取下，显示屏亮，但电机不工作，预热20min。
2.量程：估计被测样品的粘度范围，根据表1选择转子，将选用的转子旋入连接螺杆（向左旋入装上，向右旋出卸下）。
估计不到的样品，试用从小体积（4、3）到大体—积（2、1）转子。
表1 NDJ-8S量程表注：M＝10003.使用升降台，使样品上升；或旋动粘度计升降架，使粘度计缓慢下降，转子逐渐浸入样品中，直至转子上的标记与液面相平为止，保护架、转子在容器中心。
调整粘度计位置至水平。
4.转子在样品中浸泡3min，使转子温度与样品温度一致。
5.按“测量”键，开始测量。
当转子在液体中旋转20圈以上（例如转速为，则需测量14min读数）读数。
6.每个试样应测量两次。
第一次测量完毕后，按“复位”键，待转子停止转动后，按“测量”键，开始第二次测量。
（注：在操作过程中严禁在转子旋转时，降转子逐渐浸入试样，以免损坏仪器。
）7.每次测量的百分计标度（扭矩）在20％～90％之间为正常值，否则粘度计会发出报警声，此时应更换转子或转速。
8.在测量过程中，如果需要更换转子，可直接按复位建，此时电机停止转动，而粘度计不断电。
当更换转子完毕后，重新测量。
9.测试结果取两次测量的算术平均值。
两次测量结果之差小于或等于两次测量结果平均值的10%，否则测量第三次。
10.每次使用后应及时清洁转子和保护架，转子擦干净后放回倒转子架中。
切忌用硬物刮、擦转子，以免破坏转子结构。
不可把转子留在仪器上进行清洁。
11.当调换被测样品时，及时清洁（擦干净）转子和转子保护框架，避免由于被测液体相混淆而引起的测量误差。
12.不要把已装上转子的粘度计侧放或倒放。
13.连接螺杆与转子连接端面及螺纹处保持清洁，否则会影响转子晃动度。
六速旋转粘度计校正表【原创版】目录1.六速旋转粘度计的原理与结构2.六速旋转粘度计的操作步骤3.六速旋转粘度计的校正方法4.六速旋转粘度计的应用领域5.六速旋转粘度计的维护与注意事项正文一、六速旋转粘度计的原理与结构六速旋转粘度计是一种用于测量液体粘度的仪器。
其工作原理是：当外筒以某一恒速旋转时，它就带动环隙里的钻头旋转。
根据流体力学原理，钻头在旋转过程中产生的剪切力与液体的粘度成正比。
通过测量钻头旋转的扭矩，可以计算出液体的粘度。
六速旋转粘度计主要由外筒、内筒、钻头、电源、三位开关和变速拉杆等部分组成。
其中，外筒和内筒之间有一个环隙，钻头位于环隙内。
电源为仪器提供动力，三位开关用于切换高速和低速挡，变速拉杆则可以调节钻头的转速。
二、六速旋转粘度计的操作步骤1.将六速旋转粘度计连接到电源，并打开电源开关。
2.选择合适的转子（根据被测液体的粘度范围选择），并将其安装到钻头轴上。
3.将被测液体倒入外筒，直至液面与内筒的刻度线相平。
4.关闭外筒底部的放液阀门，确保液体不会流出。
5.按动三位开关，选择高速或低速挡。
6.轻轻拉动变速拉杆的红色手柄，根据标示变换所需要的转速。
7.启动仪器，观察外筒的转速是否达到预设值。
8.在达到预设转速后，记录下此时的扭矩值。
9.根据测量结果，利用计算公式计算出被测液体的粘度。
三、六速旋转粘度计的校正方法为了保证六速旋转粘度计的测量精度，需要定期对其进行校正。
校正方法是：使用已知粘度的标准液体进行测量，记录下标准液体的扭矩值，然后与实际测量值进行对比，如果两者相差较大，则需要对仪器进行校正。
四、六速旋转粘度计的应用领域六速旋转粘度计广泛应用于石油、化工、涂料、油墨、食品等行业。
它可以测量各种液体的粘度，帮助企业控制产品质量，确保生产过程的稳定性。
五、六速旋转粘度计的维护与注意事项1.定期检查钻头的磨损情况，如有磨损，需及时更换。
2.保持仪器清洁，避免液体渗入仪器内部。
3.使用时需注意防振，避免强烈的震动影响测量精度。
六速旋转粘度计校正表（原创实用版）目录1.六速旋转粘度计的原理与结构2.六速旋转粘度计的操作步骤3.六速旋转粘度计的校正方法4.六速旋转粘度计的应用领域5.六速旋转粘度计的维护与注意事项正文一、六速旋转粘度计的原理与结构六速旋转粘度计是一种用于测量液体粘度的仪器。
其工作原理是：当外筒以某一恒速旋转时，它就带动环隙里的钻头旋转。
钻头在旋转过程中，会受到液体的阻力，阻力的大小与液体的粘度有关。
通过测量钻头受到的阻力，就可以计算出液体的粘度。
六速旋转粘度计主要由外筒、内筒、钻头、电源、三位开关、变速拉杆等部分组成。
外筒和内筒之间有一个环隙，钻头位于环隙中。
电源为仪器提供动力，三位开关用于控制仪器的转速，变速拉杆则可以调节仪器的转速。
二、六速旋转粘度计的操作步骤1.将六速旋转粘度计放在水平的实验台上，确保仪器稳定。
2.打开电源，使仪器通电。
3.按动三位开关，选择所需的转速档位（通常有高速和低速两个档位）。
4.轻轻拉动变速拉杆的红色手柄，根据标示变换所需要的转速。
5.将待测液体倒入内筒中，使液体达到一定的高度。
6.启动仪器，观察液体在钻头的作用下旋转的情况。
7.根据仪器的读数，计算出液体的粘度。
三、六速旋转粘度计的校正方法为了保证六速旋转粘度计的测量精度，需要定期对仪器进行校正。
校正方法是：使用已知粘度的标准液体进行测量，将测量结果与标准液体的粘度进行比较，如果存在偏差，则需要调整仪器的参数。
四、六速旋转粘度计的应用领域六速旋转粘度计广泛应用于石油、化工、涂料、油墨、食品等行业。
它可以帮助企业生产过程中控制液体粘度，确保产品质量。
五、六速旋转粘度计的维护与注意事项在使用六速旋转粘度计时，需要注意以下几点：1.定期对仪器进行清洁和维护，确保仪器的正常运行。
2.不要将仪器放在潮湿、高温或强光下工作，以免损坏仪器。
3.在使用过程中，不要剧烈震动仪器，以免影响测量精度。

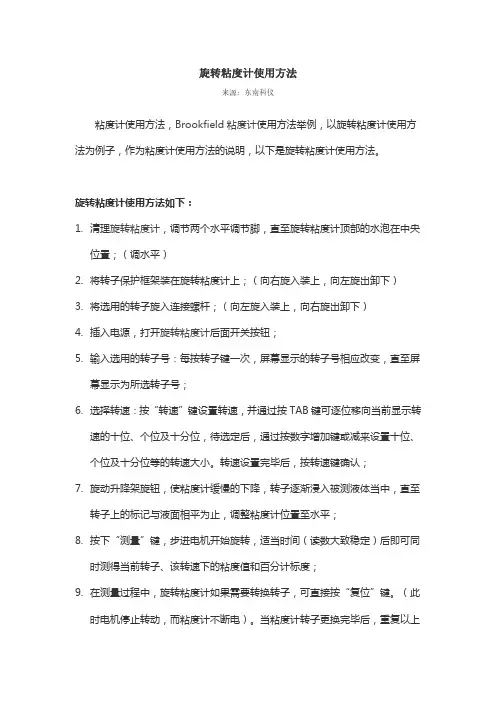

旋转粘度计使用方法来源：东南科仪粘度计使用方法，Brookfield粘度计使用方法举例，以旋转粘度计使用方法为例子，作为粘度计使用方法的说明，以下是旋转粘度计使用方法。
旋转粘度计使用方法如下：1.清理旋转粘度计，调节两个水平调节脚，直至旋转粘度计顶部的水泡在中央位置；（调水平）2.将转子保护框架装在旋转粘度计上；（向右旋入装上，向左旋出卸下）3.将选用的转子旋入连接螺杆；（向左旋入装上，向右旋出卸下）4.插入电源，打开旋转粘度计后面开关按钮；5.输入选用的转子号：每按转子键一次，屏幕显示的转子号相应改变，直至屏幕显示为所选转子号；6.选择转速：按“转速”键设置转速，并通过按TAB键可逐位移向当前显示转速的十位、个位及十分位，待选定后，通过按数字增加键或减来设置十位、个位及十分位等的转速大小。
转速设置完毕后，按转速键确认；7.旋动升降架旋钮，使粘度计缓慢的下降，转子逐渐浸入被测液体当中，直至转子上的标记与液面相平为止，调整粘度计位置至水平；8.按下“测量”键，步进电机开始旋转，适当时间（读数大致稳定）后即可同时测得当前转子、该转速下的粘度值和百分计标度；9.在测量过程中，旋转粘度计如果需要转换转子，可直接按“复位”键。
（此时电机停止转动，而粘度计不断电）。
当粘度计转子更换完毕后，重复以上6-8项即可继续进行测量。
尤其要注意的是：更换旋转粘度计的转子后一定要调整仪器上对应的转子号SP；10.测量完毕后，按“复位”键，同时关闭电源开关。
旋动升降架旋钮，使粘度计缓慢的上升，取出测量样品。
卸下旋转粘度计的转子，并将旋转粘度计的转子、仪器及试验台清理干净。
以上是粘度计使用方法的10个步骤，粘度计使用方法多样，针对自己所使用的粘度计，来选择粘度计使用方法，根据实际情况来操作粘度计，这里简单叙述了一下粘度计使用方法，希望对您的实际操作有帮助！。
旋转粘度计的操作指引1.准备工作：a.确保设备处于水平位置，避免误差。
b.将设备通电并确保电源正常运行。
c.检查旋转粘度计的工作台是否干净，并清除任何杂质。
2.校准旋转粘度计：a.确保在开始使用之前进行校准。
b.使用标准物质（例如水或其他已知黏度的液体）进行校准。
c.进行标准校准程序，按照设备说明书上的具体步骤进行。
3.准备要测试的样品：a.样品应该是充分混合和均匀的。
b.样品的温度应和测量温度一致。
4.设置测试参数：a.根据样品的特性和测试要求，设置合适的测试参数（如旋转速度、温度等）。
b.将旋转粘度计的测量杯中填充适量的样品。
5.进行测试：a.将测量杯放在旋转粘度计上，并确保固定牢固。
b.打开仪器并启动旋转粘度计。
c.根据设备说明书上的要求，将旋转粘度计上的测量头浸入样品中。
d.等待一定时间，以确保样品达到稳定状态。
e.记录读数。
6.清洁和维护：a.在每次测试结束后，及时将旋转粘度计清洁干净。
使用适当的清洁剂和柔软的布进行清洁。
b.若长时间不用旋转粘度计，应将其存储在干燥清洁的环境中。
c.定期检查旋转粘度计的工作状态，并根据需要进行维修或更换零部件。
需要注意的是，在操作旋转粘度计时要小心，避免触碰旋转部件，以免发生伤害。
另外，根据实际需要和设备要求，可能还需要进行其他操作步骤。
请参考设备说明书和相关实验方法进行具体操作。
总之，旋转粘度计是一种重要的实验设备，可以用于测量各种液体和半固体物质的黏度。
正确使用旋转粘度计，并按照设备说明书上的操作指引进行操作，将获得可靠准确的测试结果。
