卡口系统功能分析

人车抓拍卡口系统技术方案分析人车抓拍卡口系统是一种基于视频监控和图像识别技术的交通管理系统。

它能够自动识别并抓拍行驶在道路上的车辆和行人，实现交通违法监管、交通流量统计和交通事故分析等功能。

在本文中，我们将对人车抓拍卡口系统的技术方案进行详细分析。

一、系统组成及功能1.监控摄像头：用于实时拍摄卡口区域的交通情况，并将视频信号传输到主控服务器。

2.主控服务器：负责接收和处理摄像头传输过来的视频信号，并进行图像识别、数据分析和存储等操作。

3.图像识别算法：基于机器学习和计算机视觉技术，对摄像头拍摄到的视频进行分析和处理，识别出图像中的车辆和行人等关键信息。

4.数据存储和管理系统：用于存储和管理识别出来的车辆和行人信息，包括车牌号码、车辆类型、驾驶员信息等。

5.违法处理系统：对违法行为进行分析和判定，并产生相应的处理结果。

基于以上组成部分，人车抓拍卡口系统实现了以下几个功能：1.车辆和行人识别：通过图像识别算法，对摄像头拍摄到的视频进行分析和处理，识别出图像中的车辆和行人等关键信息。

2.交通违法监管：通过识别出的车辆信息，对交通违法行为进行分析和判定，如闯红灯、违法停车等，并产生相应的处理结果。

3.交通流量统计：通过识别出的车辆和行人信息，统计道路上的交通流量，并分析道路通行状况。

4.交通事故分析：通过对摄像头拍摄到的视频进行分析，识别出交通事故发生的位置和时间，并生成相关报表和统计数据。

1.图像识别算法：人车抓拍卡口系统的核心技术是图像识别算法。

该算法需要具备高精度和高效率的特点，以保证在复杂的交通场景下能够准确地识别出车辆和行人。

可以采用深度学习算法，如卷积神经网络（CNN），结合大规模标注的数据集进行训练和优化。

2.视频传输和处理：为了实现实时监控和图像识别，系统需要支持高速的视频传输和处理能力。

可以采用高速网络传输技术和GPU加速计算技术，以提高视频传输和处理的效率。

3.数据存储和管理：系统需要具备高效可靠的数据存储和管理能力，以满足大量的数据存储和查询需求。

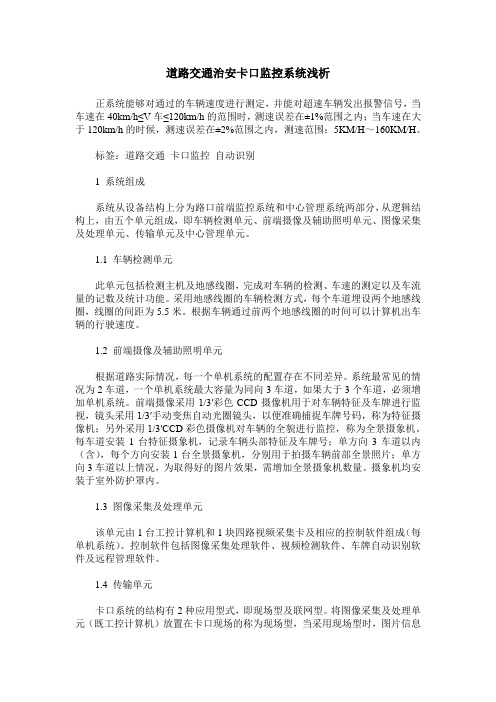

道路交通治安卡口监控系统浅析正系统能够对通过的车辆速度进行测定，并能对超速车辆发出报警信号，当车速在40km/h≤V车≤120km/h的范围时，测速误差在±1%范围之内；当车速在大于120km/h的时候，测速误差在±2%范围之内，测速范围：5KM/H～160KM/H。

标签：道路交通卡口监控自动识别1 系统组成系统从设备结构上分为路口前端监控系统和中心管理系统两部分，从逻辑结构上，由五个单元组成，即车辆检测单元、前端摄像及辅助照明单元、图像采集及处理单元、传输单元及中心管理单元。

1.1 车辆检测单元此单元包括检测主机及地感线圈，完成对车辆的检测、车速的测定以及车流量的记数及统计功能。

采用地感线圈的车辆检测方式，每个车道埋设两个地感线圈，线圈的间距为5.5米。

根据车辆通过前两个地感线圈的时间可以计算机出车辆的行驶速度。

1.2 前端摄像及辅助照明单元根据道路实际情况，每一个单机系统的配置存在不同差异。

系统最常见的情况为2车道，一个单机系统最大容量为同向3车道，如果大于3个车道，必须增加单机系统。

前端摄像采用1/3′彩色CCD摄像机用于对车辆特征及车牌进行监视，镜头采用1/3′手动变焦自动光圈镜头，以便准确捕捉车牌号码，称为特征摄像机；另外采用1/3′CCD彩色摄像机对车辆的全貌进行监控，称为全景摄象机。

每车道安装1台特征摄象机，记录车辆头部特征及车牌号；单方向3车道以内（含），每个方向安装1台全景摄象机，分别用于拍摄车辆前部全景照片；单方向3车道以上情况，为取得好的图片效果，需增加全景摄象机数量。

摄象机均安装于室外防护罩内。

1.3 图像采集及处理单元该单元由1台工控计算机和1块四路视频采集卡及相应的控制软件组成（每单机系统）。

控制软件包括图像采集处理软件、视频检测软件、车牌自动识别软件及远程管理软件。

1.4 传输单元卡口系统的结构有2种应用型式，即现场型及联网型。

将图像采集及处理单元（既工控计算机）放置在卡口现场的称为现场型，当采用现场型时，图片信息被存储在现场的工控机内，数据将以循环覆盖的方式记录在计算机硬盘内，当需要查询或调出数据时，需采用宽带通讯网络回传数据或人工到现场进行数据下载，联网型的卡口系统将图像采集及处理单元放置在远端的监控中心，图像的采集及图片的处理均在监控中心内进行。

第1篇一、引言随着社会经济的快速发展，交通安全问题日益凸显。

交通事故的发生不仅给人民的生命财产安全带来严重威胁，也对社会秩序和经济发展造成极大影响。

为了提高交通安全管理水平，预防和减少交通事故，卡口系统作为一种重要的交通管理手段，在国内外得到了广泛应用。

本文将针对卡口系统的需求，提出一套全面的解决方案。

二、卡口系统概述1. 卡口系统的定义卡口系统是指利用高科技手段，对车辆进行实时监控、记录、分析的一种交通管理系统。

它主要由摄像头、交通信号灯、监控中心、数据传输网络等组成。

2. 卡口系统的功能（1）实时监控：对车辆行驶过程中进行实时监控，及时发现违法行为。

（2）数据采集：采集车辆信息，包括车牌号码、车型、车速等。

（3）数据分析：对采集到的数据进行分析，为交通管理提供决策依据。

（4）违法处理：对违法行为进行记录、处罚。

三、卡口系统解决方案1. 系统架构（1）硬件设备：摄像头、交通信号灯、监控中心、数据传输网络等。

（2）软件系统：视频监控软件、数据采集与分析软件、违法处理软件等。

（3）数据存储：采用高性能存储设备，保证数据的安全、稳定。

2. 系统功能模块（1）视频监控模块该模块负责实时监控车辆行驶情况，包括车辆类型、车牌号码、车速等。

同时，对违法行为进行记录，如闯红灯、逆行、超速等。

（2）数据采集与分析模块该模块负责采集摄像头采集到的数据，并对数据进行实时分析，提取有价值的信息，如车辆行驶轨迹、违法行为等。

（3）违法处理模块该模块负责对违法行为进行记录、处罚。

根据违法行为的严重程度，采取相应的处罚措施，如罚款、扣分等。

（4）数据存储与管理模块该模块负责对采集到的数据进行存储、备份、查询等操作，保证数据的安全、完整。

3. 系统实施步骤（1）需求分析：根据实际需求，确定卡口系统的功能、性能、规模等。

（2）系统设计：根据需求分析结果，进行系统架构设计、功能模块设计等。

（3）设备采购与安装：根据设计方案，采购所需的硬件设备，并进行安装、调试。

城市交通卡口监控系统城市交通卡口监控系统是现代城市交通管理的重要组成部分，它通过在城市主要道路、桥梁、隧道等关键节点设置监控设备，实现对城市交通流量、车辆行为以及交通状况的实时监控和管理。

该系统不仅能够提高交通管理的效率，还能有效预防和减少交通事故，保障市民的出行安全。

首先，城市交通卡口监控系统的核心是高清摄像头和智能识别技术。

这些摄像头能够清晰地捕捉到过往车辆的车牌号码、车型、颜色等信息，并通过智能算法进行分析和识别。

这样，交通管理部门就能够实时掌握车辆的流动情况，对交通流量进行预测和调控。

其次，该系统还具备交通违法自动抓拍功能。

通过设置在卡口的摄像头，系统能够自动识别车辆是否遵守交通规则，如是否超速、闯红灯等。

一旦发现违法行为，系统会自动抓拍并记录，为交通执法提供有力证据。

此外，城市交通卡口监控系统还与城市交通信号控制系统相结合，实现交通信号的智能调控。

通过对交通流量的实时监控，系统能够自动调整红绿灯的时长，优化交通流，减少拥堵，提高道路通行效率。

为了应对紧急情况，城市交通卡口监控系统还具备应急响应功能。

在发生交通事故或紧急事件时，系统能够迅速响应，通过监控画面实时了解现场情况，及时通知相关部门进行处理，保障市民的生命财产安全。

最后，城市交通卡口监控系统的数据采集和分析能力也是其重要特点。

系统能够收集大量的交通数据，通过大数据分析技术，为城市交通规划和管理提供科学依据。

这些数据可以帮助交通管理部门优化交通设施布局，制定合理的交通政策，提高整个城市的交通运行效率。

综上所述，城市交通卡口监控系统是城市交通管理的得力助手，它通过高科技手段，为城市交通的顺畅、安全提供了有力保障。

随着技术的不断进步，未来该系统的功能将更加完善，为市民的出行带来更多便利。

1.7智能卡口系统特点1. 车辆感应方式：地感线圈、视频具备灵敏度自动提升的车辆检测技术，灵敏度可调，可以有效检测高底盘车辆；2. 车辆拍摄方式：连续抓拍, 能准确拍摄汽车特征图像,并在图像中标明汽车通行数据,如时间、地点、车速、行驶方向等，捕获准确率达99%以上。

3. 图像记录方式：硬盘关系型数据库存贮,每辆车分别按特写和全景存贮成两张照片。

4. 图像处理与信息管理方式：数字化图像模糊识别与数据库管理。

5. 黑名单车辆实时检测、报警,并自动将报警信息传输到监控中心。

6. 嫌疑车辆甄别比对,牌照自动识别；系统具备对民用、警用、军用、武警等汽车号牌计算机自动识别能力，还能对牌照颜色加以区分,牌照识别准确率在95％以上。

7.在监控中心可以管理路口设备，包括路口机的时钟校正、运行参数设置、故障诊断、识别字库调整等。

8. 提供方便的数据搜索与浏览等操作手段，能够远程进行各种常规操作和数据共享，还具备公安网络接入功能。

9.通过自主研制的摄像机控制系统，可以对摄像机的各种参数进行方便的自适应控制，从而解决了车牌眩光、强光和逆光的问题；10. 分类查询、统计、打印 11. 可以采集路段的交通信息，包括车流量、平均车速、平均车距、占有率等。

12. 辅助光源：闪光灯。

13. 安装支架：①龙门架；②悬臂架如 L 或 F 型架。

功能1）车辆捕获功能：系统能够捕获经过监测路段的车辆，通过车辆车速在5km/h-220km/h范围内，捕获的图像质量清晰可辨。

2）车辆图像抓拍功能：系统对通过检测线圈的每个车辆进行图像抓拍，包括车头特写及车辆全景两张彩色图片，并进行标准JPG压缩存储。

在抓拍图像中，系统能够将检测到的车辆基本信息，如时间、地点、方向、牌照号、车速等叠加在图像上，便于人工判别及事后取证。

3）车辆逆行检测功能：系统能够判断有逆行车辆和抓拍车辆图像，或向中心报警。

4）车辆牌照识别功能：系统能够自动处理牌照特写图片，并识别出车辆牌照信息。

卡口系统方案卡口系统方案1. 引言卡口系统是一种用于监控和管理交通流量的技术方案，通过在道路上设置卡口设备，能够实时抓取车辆信息、识别车辆牌照、记录通行时间等数据，并对数据进行分析和处理，以提供交通管理部门有效的交通流量监控和管理手段。

本文将介绍卡口系统的主要组成部分、工作原理和应用场景等内容。

2. 卡口系统的组成部分卡口系统主要由以下几个核心组成部分构成：2.1 卡口设备卡口设备是卡口系统的关键组成部分，它通常包括摄像头、车牌识别设备、车辆检测器等。

其中，摄像头用于对道路进行监控和拍摄车辆图像；车牌识别设备则用于识别车辆牌照，采用图像处理和模式识别技术来实现；车辆检测器则用于检测车辆的进出状态，通常基于地磁感应或光电技术实现。

2.2 数据存储与处理系统卡口系统产生的大量数据需要进行存储和处理，这就需要一个强大的数据存储与处理系统。

该系统通常由数据库、服务器和存储设备组成。

数据库用于存储车辆信息、车牌识别结果等数据；服务器负责数据的接收、存储和处理；存储设备用于对大量数据进行长期保存和备份。

2.3 网络通信设备卡口系统涉及到大量的数据传输和通信，因此需要网络通信设备来实现数据的传输和交互。

这包括局域网（LAN）和广域网（WAN）设备、交换机、路由器等。

通过网络通信设备，卡口系统能够与交通管理部门的中心服务器进行数据交互和远程管理。

2.4 数据分析与管理软件卡口系统通过数据分析和管理软件提供交通流量监控和管理功能。

这些软件根据车辆信息、车牌识别结果等数据进行分析统计，生成各类报表和图表，并提供实时监控和告警功能。

同时，数据分析和管理软件也可以与其他交通管理系统进行集成，以提供更为复杂的交通管理功能。

3. 卡口系统的工作原理卡口系统的工作流程一般如下：1. 卡口设备对道路上的车辆进行监控和拍摄，并将图像传输至数据存储与处理系统。

2. 车牌识别设备对车辆图像进行处理和分析，识别车辆牌照信息，并将识别结果传输至数据存储与处理系统。

城市道路交通卡口系统1. 简介城市道路交通卡口系统是一种用于监控、管理和控制城市道路交通的系统。

它通过利用现代化的技术手段，如监控摄像头、车牌识别技术和智能算法等，实时采集和分析交通数据，提供城市交通管理部门和交通参与者更好的交通信息和效劳支持。

2. 功能和特点2.1 实时监控城市道路交通卡口系统部署了大量的监控摄像头，用于实时监控道路交通状况。

通过这些监控设备，系统能够实时获取道路交通的图像、视频和数据，并将其传输到交通管理中心进行分析处理。

2.2 车辆识别城市道路交通卡口系统的关键技术之一是车辆识别。

系统使用先进的车牌识别技术，可以准确地获取车辆的车牌号码，并将其与数据库中的车辆信息进行比对。

这样一来，交通管理部门可以方便地跟踪和管理违法车辆，提高交通违法的查处率和效率。

2.3 交通数据分析城市道路交通卡口系统通过对采集到的交通数据进行分析，可以提供丰富的交通信息和数据分析报告。

比方，系统可以分析道路的交通流量、拥堵情况、路口行人通行情况等。

这些分析结果可以帮助交通管理部门更好地制定交通策略，优化道路交通流动，提高交通运输效率。

2.4 交通信号控制基于城市道路交通卡口系统提供的实时交通数据，交通管理部门可以根据道路情况灵巧调整交通信号。

系统可以根据交通流量和拥堵情况自动优化信号灯的时序，减少交通拥堵，提高道路通行能力。

2.5 违法监测和处理城市道路交通卡口系统还具备车辆违法监测和处理功能。

通过车牌识别技术，系统可以自动检测车辆的违法行为，如闯红灯、超速行驶等，并生成相应的违法记录。

交通管理部门可以根据这些违法记录进行违法处理，提高交通违法的查处率和整治效果。

3. 应用案例3.1 城市交通拥堵管理城市道路交通卡口系统可以通过实时监控和交通数据分析，及时发现道路交通拥堵的情况，并向交通管理部门提供相应的数据支持。

交通管理部门可以根据这些数据制定相应的交通疏导措施，优化道路交通流动，减少交通拥堵现象。

卡口研究报告卡口研究报告报告摘要：本报告旨在对卡口进行深入研究。

卡口是一种交通管理设施，通常由摄像机、车牌识别系统和监控设备等组成，用于监控车辆的通行情况和识别违法或嫌疑车辆。

本报告将从卡口的功能、优势、应用领域等方面进行分析，并对其发展前景进行展望。

一、卡口功能：1.车辆通行监控：卡口可以实时监控车辆的通行情况，包括车辆数量、车辆类型、行驶速度等信息。

2.违规违法识别：卡口通过车牌识别系统，可以自动识别违法违规行为，如闯红灯、不按规定车道行驶等。

3.嫌疑车辆搜索：卡口可以根据预设的嫌疑车辆信息，对经过卡口的车辆进行筛查，从而帮助相关部门追踪犯罪嫌疑人或搜集证据。

4.交通监管：卡口可以实施交通管制，例如限制某些车辆通行或对车辆实施检查。

二、卡口优势：1.高效性：卡口可以实现车辆通行的自动化管理，减少人力投入，提高通行效率。

2.准确性：卡口采用先进的车辆识别技术，可以快速、准确地识别车辆信息，不易出现误判。

3.全天候监控：卡口可以实现对车辆的24小时全天候监控，不受时间和天气条件限制。

4.数据分析：卡口可以收集大量的车辆通行数据，并进行数据分析，为交通管理部门提供决策支持和参考。

三、卡口应用领域：1.交通管理：卡口可以用于交通拥堵疏导、违法行为监控和交通管制等。

2.边防安全：卡口可以用于边境口岸的车辆监控和搜集嫌疑车辆信息等。

3.城市安全：卡口可以用于城市的治安监控和防范恐怖袭击等。

4.智慧交通：卡口可以与其他交通设施（如交通信号灯、道路监控摄像头等）进行联动，实现智能化的交通管理。

四、卡口发展前景：随着交通管理技术的不断发展和升级，卡口的功能和效果也将逐步提升。

未来，卡口有望更加智能化，能够通过人工智能和大数据分析等技术，实现更准确、高效的车辆管理和监控。

同时，随着智能交通的广泛应用，卡口的应用领域也将进一步扩大，成为城市交通管理的重要组成部分。

结论：卡口是一种重要的交通管理设施，具有监控车辆通行、识别违法违规行为和搜集嫌疑车辆信息等功能。

智能卡口系统智能卡口系统设计文档⒈引言本文档旨在描述智能卡口系统的设计和功能。

智能卡口系统是一种用于监控交通违法行为，并自动识别和记录车辆信息的系统。

该系统采用现代化的技术手段，能够提高交通管理的效率和准确性。

⒉系统概述⑴系统目标智能卡口系统的目标是实现以下功能：●车辆识别：通过车牌识别技术，准确识别进出卡口的车辆。

●信息记录：记录识别到的车辆信息，包括车牌号、时间、地点等。

●违法检测：检测车辆是否存在违法行为，如闯红灯、超速等，并相应的警报和记录。

●数据分析：对识别到的车辆信息进行统计分析，为交通管理决策提供支持。

⑵系统架构智能卡口系统的架构包括以下组件：●视频监控设备：负责采集视频数据。

●图像处理模块：对视频数据进行处理，提取车辆信息。

●车牌识别模块：根据处理后的图像数据，识别车辆的车牌号。

●违法检测模块：分析车辆行为，并判断是否存在违法行为。

●数据存储模块：将识别到的车辆信息存储到数据库中。

●管理界面：提供用户管理和数据分析功能。

⒊功能描述⑴车辆识别智能卡口系统通过视频监控设备获取车辆图像，并使用图像处理技术提取车辆的特征信息。

通过车牌识别模块，系统能够识别车牌号码，并将其与数据库中的信息进行匹配。

⑵违法检测智能卡口系统可以对车辆行为进行实时检测和违法判定。

例如，系统可以通过图像处理技术判断一辆车是否存在闯红灯的行为，或者超速行驶等。

⑶信息记录系统将识别到的车辆信息记录在数据库中，包括车牌号、时间、地点、违法行为等。

这些信息可以用于后续的数据分析和交通管理决策。

⒋数据分析智能卡口系统可以对识别到的车辆信息进行统计分析，包括车辆流量统计、违法行为分析等。

通过数据分析，可以获取交通流量热点区域和违法高发地点等信息，为交通管理提供参考依据。

⒌附件本文档涉及的附件包括：●系统架构图●数据库表设计●车辆识别算法文档⒍法律名词及注释●交通管理法：指国家相关法律法规，用于规范和管理交通行为和交通事故处理。

智能卡口调研报告
智能卡口是在交通监控系统中应用的高科技产品，能够自动识别车辆牌照和相关信息。

本报告将对智能卡口的应用和发展进行调研分析。

智能卡口作为交通监控系统的重要组成部分，主要用于实现交通违法行为的监控和管理。

智能卡口的主要功能包括车辆牌照识别、违法行为检测、违法行为记录和信息推送等。

在实际应用中，智能卡口可以对违法行为进行自动识别和记录，并将相关信息进行推送，为执法部门提供便利和参考。

智能卡口具有以下几个特点和优势。

首先，智能卡口能够实现车辆牌照的全自动识别，大大减轻了人力识别的负担，提高了工作效率。

其次，智能卡口的违法行为检测技术精准可靠，减少了误判和漏判的可能性。

同时，智能卡口还可以实现大规模数据的处理和存储，为后续的数据分析和研究提供基础。

智能卡口在交通管理中的应用前景广阔。

一方面，智能卡口可以有效地提高交通违法行为的检测率和处罚力度，进一步推进交通规则的遵守和交通秩序的维护。

另一方面，智能卡口还可以为交通研究和决策提供大量数据支持，为优化交通路网设计和规划提供参考。

然而，智能卡口在应用过程中还存在一些问题和挑战。

首先，智能卡口的建设和维护成本较高，需要投入大量资金和人力。

此外，智能卡口的隐私问题也需要引起重视，确保车主个人信息的安全和保密。

总的来说，智能卡口作为交通监控系统的重要组成部分，具有较大的应用潜力和优势。

但在应用过程中，还需要解决一些问题和挑战，以实现智能交通的长远发展。
