机器视觉系统详解

自动化机器视觉系统自动化机器视觉系统（Automated Machine Vision System）是一种基于计算机视觉技术的先进系统，能够实现物体的自动检测、识别和分析。

该系统结合了传感器、图像处理算法和决策系统，以实现对物体的快速而准确的处理。

本文将从系统原理、应用场景和未来发展等方面进行介绍。

1. 系统原理自动化机器视觉系统利用相机或其他光学传感器捕捉物体的图像，并通过图像处理算法对图像进行分析。

系统通常会采用特定的光源和滤波器来改善图像的质量和对比度。

图像处理算法包括图像增强、特征提取和分类等步骤。

最后，通过决策系统对处理结果进行评估和判断，实现对物体的自动化处理。

2. 应用场景自动化机器视觉系统在工业、医疗、农业和安防等领域有广泛的应用。

以下是几个典型的应用场景：2.1 工业自动化在工业生产线上，自动化机器视觉系统能够实现对产品的检测、排序和包装等操作。

例如，在电子制造业中，系统可以检测电路板上的缺陷或误焊，以提高产品质量和生产效率。

2.2 医疗影像分析自动化机器视觉系统在医学影像领域也有重要的应用。

通过对医学图像进行处理和分析，系统能够帮助医生进行疾病的诊断和治疗。

例如，在眼科领域，系统可以检测和定量测量眼底图像中的病变，辅助眼科医生诊断眼部疾病。

2.3 农业智能化自动化机器视觉系统在农业领域有助于实现农业智能化和精准农业。

系统可以识别农田中的杂草和病虫害，并自动施放相应的农药或杀虫剂，提高农作物的产量和质量。

2.4 安防监控在安防领域，自动化机器视觉系统可以用于实现视频监控和事件识别。

系统可以对图像进行实时分析，检测和识别异常行为或危险事件，并及时报警。

这在提升安全性和保护财产方面起到至关重要的作用。

3. 未来发展随着计算机视觉技术的不断发展，自动化机器视觉系统的应用前景非常广阔。

以下是一些可能的未来发展方向：3.1 深度学习和神经网络深度学习和神经网络是近年来在计算机视觉领域中取得突破的技术。

机器人视觉（Robot Vision）简介机器视觉系统的组成机器视觉系统是指用计算机来实现人的视觉功能，也就是用计算机来实现对客观的三维世界的识别。

按现在的理解，人类视觉系统的感受部分是视网膜，它是一个三维采样系统。

三维物体的可见部分投影到网膜上，人们按照投影到视网膜上的二维的像来对该物体进行三维理解。

所谓三维理解是指对被观察对象的形状、尺寸、离开观察点的距离、质地和运动特征（方向和速度）等的理解。

机器视觉系统的输入装置可以是摄像机、转鼓等，它们都把三维的影像作为输入源，即输入计算机的就是三维管观世界的二维投影。

如果把三维客观世界到二维投影像看作是一种正变换的话，则机器视觉系统所要做的是从这种二维投影图像到三维客观世界的逆变换，也就是根据这种二维投影图像去重建三维的客观世界。

机器视觉系统主要由三部分组成：图像的获取、图像的处理和分析、输出或显示。

将近80%的工业视觉系统主要用在检测方面，包括用于提高生产效率、控制生产过程中的产品质量、采集产品数据等。

产品的分类和选择也集成于检测功能中。

下面通过一个用于生产线上的单摄像机视觉系统，说明系统的组成及功能。

视觉系统检测生产线上的产品，决定产品是否符合质量要求，并根据结果，产生相应的信号输入上位机。

图像获取设备包括光源、摄像机等；图像处理设备包括相应的软件和硬件系统；输出设备是与制造过程相连的有关系统，包括过程控制器和报警装置等。

数据传输到计算机，进行分析和产品控制，若发现不合格品，则报警器告警，并将其排除出生产线。

机器视觉的结果是CAQ系统的质量信息来源，也可以和CIMS其它系统集成。

图像的获取图像的获取实际上是将被测物体的可视化图像和内在特征转换成能被计算机处理的一系列数据，它主要由三部分组成：＊照明＊图像聚焦形成＊图像确定和形成摄像机输出信号1、照明照明和影响机器视觉系统输入的重要因素，因为它直接影响输入数据的质量和至少3 0%的应用效果。

由于没有通用的机器视觉照明设备，所以针对每个特定的应用实例，要选择相应的照明装置，以达到最佳效果。

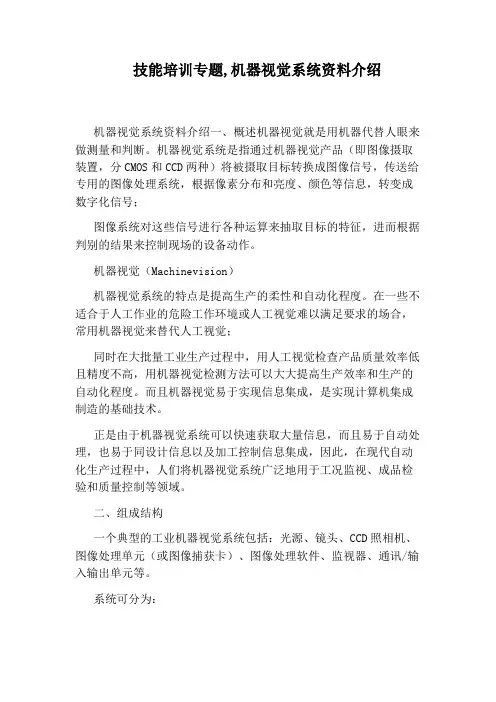

技能培训专题,机器视觉系统资料介绍机器视觉系统资料介绍一、概述机器视觉就是用机器代替人眼来做测量和判断。

机器视觉系统是指通过机器视觉产品（即图像摄取装置，分CMOS和CCD两种）将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号；图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。

机器视觉（Machinevision）机器视觉系统的特点是提高生产的柔性和自动化程度。

在一些不适合于人工作业的危险工作环境或人工视觉难以满足要求的场合，常用机器视觉来替代人工视觉；同时在大批量工业生产过程中，用人工视觉检查产品质量效率低且精度不高，用机器视觉检测方法可以大大提高生产效率和生产的自动化程度。

而且机器视觉易于实现信息集成，是实现计算机集成制造的基础技术。

正是由于机器视觉系统可以快速获取大量信息，而且易于自动处理，也易于同设计信息以及加工控制信息集成，因此，在现代自动化生产过程中，人们将机器视觉系统广泛地用于工况监视、成品检验和质量控制等领域。

二、组成结构一个典型的工业机器视觉系统包括：光源、镜头、CCD照相机、图像处理单元（或图像捕获卡）、图像处理软件、监视器、通讯/输入输出单元等。

系统可分为：主端电脑(HostComputer)、影像撷取卡(FrameGrabber)与影像处理器、影像摄影机、CCT镜头、显微镜头、照明设备、Halogen光源、LED光源、高周波萤光灯源、闪光灯源、其他特殊光源、影像显示器、LCD、机构及控制系统、PLC、PC-Base控制器、精密桌台、伺服运动机台等部分。

机器视觉检测系统采用CCD照相机将被检测的目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号，图像处理系统对这些信号进行各种运算来抽取目标的特征，如面积、数量、位置、长度，再根据预设的允许度和其他条件输出结果，包括尺寸、角度、个数、合格/不合格、有/无等，实现自动识别功能。

机器视觉系统概述1、机器视觉的定义机器视觉（ machine vision ）定义：以光电图像传感技术和图像处理技术为核心；以模仿或替代人眼和大脑为目标；以解决工业生产和科学研究中检验与检测问题为目的，提高产品质量和生产效率；与之相关的产品、设备、系统；与之相关的技术、人员、技术服务、流通；美国制造工程师协会（ SME ）机器视觉分会和美国机器人工业协会（ RIA ）自动化视觉分会关于机器视觉的定义是：机器视觉是通过光学的装置和非接触的传感器自动地接收和处理一个真实物体的图像，以获得所需信息或用于控制机器人运动的装置。

2、机器视觉系统的基本构成机器视觉系统包括三个技术环节，它们是：采像、分析、控制。

采像，即图像采集，其目的是解决采集到满足分析要求的相应质量图像，这是机器视觉系统ＣＣＤ摄像机1、概述CCD（电荷耦合器件，CHARGE COUPLED DEVICE）是二十世纪 70 年代初发展起来的新型半导体光电成像器件。

CCD摄像机是以 CCD 芯片为核心，将自然界存在的物理图像经过光电转化，变成电子视频图像信号。

CCD 摄像机一般包括：CCD 传感器、驱动电路、信号处理电路、接口电路、外壳及机械光学接口。

2、ＣＣＤ摄像机分类按照色彩分：黑白摄像机和彩色摄像按照输出信号分：模拟摄像机和数字摄像机按照输出信号分：标准摄像机和非标准摄像机按照灵敏度分：普通灵敏度摄像机、高灵敏度摄像机（月光型和星光型）、红外摄像机按照分辨率分：普通分辨率和高分辨率摄像机按照 CCD 芯片类型分：线阵摄像机和面阵摄像机按照 CCD 光敏面尺寸分： 1/4”、 1/3”、 1/2”、 1”等摄像机按照制冷形式分：制冷摄像机和非制冷摄像机按照扫描形式分：逐行扫描和隔行扫描摄像按照输出速度分：低速摄像机、标准速度摄像机、高速摄像机按照响应光谱分：可见光摄像机、紫外摄像机、红外摄像机（近红外、中红外、远红外）3、ＣＣＤ摄像机主要参数• CCD 靶面尺寸：有 1/4 、 1/3 、 1/2 、 1 等，其中最常用的是 1/3 和 1/2 的摄像机。

工业自动化中的机器视觉系统工业自动化是指应用先进的技术和设备，使得工业生产过程实现自动化、智能化的一种方式。

机器视觉系统作为其中重要的一环，广泛应用于工业生产中的质检、检测、测量等环节。

本文将对机器视觉系统在工业自动化中的应用进行探讨。

一、机器视觉系统的基本原理和组成1. 机器视觉系统的基本原理机器视觉系统是指通过使用摄像机、图像处理软件和控制系统等技术，对产品或物体进行图像获取和图像处理，从而实现对产品的检测、识别和测量等功能。

其基本原理是通过摄像机获取图像，然后通过图像处理软件进行图像处理和分析，最终由控制系统进行判断和控制。

2. 机器视觉系统的基本组成机器视觉系统主要由以下几个组成部分构成：（1）图像获取设备：通常使用摄像机进行图像的获取。

不同的应用场景和需求会选择不同类型的摄像机，如CCD摄像机或CMOS摄像机。

摄像机的选择应该根据应用环境的光线、速度等条件来确定。

（2）光源系统：光源系统用于提供光线照明，以便于摄像机获取清晰的图像。

常见的光源有LED光源、激光光源等。

（3）图像处理软件：图像处理软件用于对图像进行处理和分析，包括图像预处理、特征提取、模式匹配等。

（4）控制系统：控制系统根据图像处理软件的结果，进行相应的判断和控制。

可以是一个PLC控制器、PC控制器或其他数字控制设备。

二、机器视觉系统在工业自动化中的应用1. 质量检测机器视觉系统在工业生产中广泛应用于产品质量的检测。

例如在流水线上，通过机器视觉系统对产品的尺寸、颜色、外观等进行检测和判断，一旦发现不合格品，系统会自动进行剔除或标记，保证产品质量的稳定和一致性。

2. 缺陷检测机器视觉系统能够精准地检测产品表面的缺陷，如裂纹、划痕、异物等。

通过对图像进行处理分析，系统能够判断出产品是否存在缺陷，并及时采取相应的措施进行处理。

3. 检测与定位机器视觉系统能够对产品进行定位和对位。

通过对产品图像进行处理和分析，系统能够识别和定位产品的位置，确保产品在生产过程中正确地摆放和装配。

机器视觉基础知识详解什么是机器视觉机器视觉是人工智能正在快速发展的一个分支。

简单说来，机器视觉就是用机器代替人眼来做测量和判断。

机器视觉系统是通过机器视觉产品（即图像摄取装置，分CMOS和CCD 两种）将被摄取目标转换成图像信号，传送给专用的图像处理系统，得到被摄目标的形态信息，根据像素分布和亮度、颜色等信息，转变成数字化信号;图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。

机器视觉系统的分类•智能相机•基于嵌入式•基于PC机器视觉系统的组成•图像获取：光源、镜头、相机、采集卡、机械平台•图像处理与分析：工控主机、图像处理分析软件、图形交互界面。

•判决执行：电传单元、机械单元机器视觉的工作原理机器视觉检测系统采用CCD照相机将被检测的目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号，图像处理系统对这些信号进行各种运算来抽取目标的特征，如面积、数量、位置、长度，再根据预设的允许度和其他条件输出结果，包括尺寸、角度、个数、合格/不合格、有/无等，实现自动识别功能。

机器视觉的应用案例一：机器人+视觉自动上下料定位的应用现场有两个振动盘，振动盘1作用是把玩偶振动到振动盘2中，振动盘2作用是把玩偶从反面振动为正面。

该应用采用了深圳视觉龙公司VD200视觉定位系统，该系统通过判断玩偶正反面，把玩偶处于正面的坐标值通过串口发送给机器人，机器人收到坐标后运动抓取产品，当振动盘中有很多玩偶处于反面时，VD200视觉定位系统需判断反面玩偶数量，当反面玩偶数量过多时，VD200视觉系统发送指令给振动盘2把反面玩偶振成正面。

该定位系统通过玩偶表面的小孔来判断玩偶是否处于正面，计算出玩偶中心点坐标，发送给机器人。

通过VD200视觉定位系统实现自动上料，大大减少人工成本，大幅提高生产效率。

案例二：视觉检测在电子元件的应用此产品为电子产品的按钮部件，产品来料为料带模式，料带上面为双排产品。

简述机器视觉系统的构成及其作用
1机器视觉
机器视觉是人工智能的重要分支，是一项研究用计算机进行自动数字图像处理的技术。

它包括采集、分析、处理和识别原始图像的算法，是一种可以自动识别和分类特定的目标的技术。

2机器视觉系统
机器视觉系统是一种使用计算机实现机器视觉的系统。

它主要由三个组件组成：传感器、处理器和机械体。

传感器负责采集图像数据，如摄像头、扫描仪，可以从电子、机械或光学源中获取信号；处理器用于执行图像处理算法，提取有用的特征；机械体用于将处理器的指令转换为机械动作，实现在目标上的操作或装配。

3用途
机器视觉系统可以用来实现自动检测和识别，如：测量、监控、跟踪、寻路、识别等。

它在自动检测中有着广泛的应用，可以用来检测零件出厂时的位置和尺寸、分类、检测零件缺陷，实现自动检测生产线上送料以及部件更换等任务，简化工作流程，提高生产效率，节省原材料和人力，是全自动化生产的重要组成部分。

4优势
机器视觉具有运行快速、能够连续多时间运行等特点，而且基于计算机技术，可以用许多受控条件来测量物体和监控过程，准确性
高，可以不受人类的影响而精准完成测量和检测的任务，减少误差，能够准确控制质量，从而保证产品质量。

总结来说，机器视觉系统是一种由传感器、处理器和机械体组成的计算机数字图像处理技术，它具有准确性高、运行快速等特点，主要应用于自动检测、测量和监控等工作，可以大大提高生产效率，减低生产成本，是全自动化生产的重要组成部分。

阐述机器视觉系统的定义一、机器视觉系统的定义你有没有想过，人类的眼睛为什么那么神奇？你看看，随便一个小小的物体，都能被我们精准地识别出来，不管是苹果还是手机壳，几乎没有什么能逃过我们眼睛的观察。

那要是有一个“机器眼睛”也能像我们一样看世界，甚至比我们看得更清楚、更多细节，岂不是很酷？这就是机器视觉系统的初衷。

简单说，机器视觉系统就是让机器具备看世界的能力，它通过摄像头等设备“看”到的图像，再通过计算机的“分析”，帮助机器理解和处理这些信息，最终完成某种任务。

想象一下，你的手机摄像头就像一个微型的眼睛。

它捕捉到周围的景象，把这些图像送给处理器，大脑就开始“想一想”：这是什么？是苹果？是车标？还是你脸上的一颗痘痘？这就是机器视觉的一个简单表现。

机器视觉可不仅仅是“看”那么简单哦，它还会“想”和“辨”。

通过图像识别、模式匹配等技术，机器能分析出图像中的细节，比如物体的颜色、形状、大小，甚至表面是否有瑕疵。

你看，这和咱们人类的视觉功能还真有点相似。

机器视觉系统其实可以分为两大块，一是采集图像的部分，二是分析图像的部分。

就像人眼分为瞳孔和视神经一样，机器视觉也需要眼睛（传感器）和大脑（计算机）。

这就像我们打游戏时，屏幕上会有各种各样的信息，角色的动作、物体的位置，所有这些东西都需要通过“眼睛”去捕捉，然后“大脑”来快速计算、判断，最后给出反馈，哪怕是几秒钟内的反应，这个过程在机器视觉系统里也是如此。

二、机器视觉系统的工作原理机器视觉系统到底是如何工作的呢？我们先从最基础的入手。

机器视觉的“眼睛”通常是通过摄像头或者传感器来捕捉图像。

就像我们拿起手机拍照，摄像头通过镜头聚焦，把眼前的一切都记录下来。

这个过程其实和我们眼睛看到一个物体并通过视网膜感知非常相似。

拿摄像头“拍”到的图像，传送到计算机里，计算机就会开始处理了。

计算机通过各种算法对图像进行分析。

你可以把它想象成你去参加数学考试，题目是：这个物体是什么？然后计算机就开始分辨这个图像中的细节，比如这个形状是不是一个圆形、这个物体是钢铁做的还是玻璃做的？是不是有裂缝或者污渍？简而言之，机器视觉就是通过对图像进行各种分析，来识别物体，并判断它们是否符合要求。

机器视觉系统介绍
机器视觉系统的构成主要包括：工业相机，镜头，光源，工控机，视觉软件等。

机器视觉系统代替人眼来做测量和判断，那么其中的工业相机中有一个感光芯片（即CCD或COMS）就是相当于我们眼睛的视网膜和视神经，用来感应光线的强弱，并数字化图像传送给计算机；镜头相当于我们眼睛的瞳孔用来收集光线的，瞳孔改变焦距可以使我们能看到远的地方也可以看到近的地方，可以看到范围大的也可以聚焦到一个小目标。

机器视觉之：光源
机器视觉系统的核心是图像采集的处理。

所有信息均来源于图像之中，图像本身的质量对整个视觉系统极为关键。

而光源则是影响机器视觉系统图像水平的重要因素，因为他直接影响输入数据的质量和至少30%的应用效果。

通过适当的光源照明设计，使图像中的目标信息与背景信息得到最佳分离，可以大大降低图像处理算法分割、识别的难度，同时提高系统的定位、测量精度、使系统的可靠性和综合性能得到提高。

反之，如果光源设计不当，会导致在图像处理算法中设计和成像系统设计中事
倍功半。

因此，光源及光学系统设计的成败是决定系统的首要因素。
