机器视觉系统

自动化机器视觉系统自动化机器视觉系统（Automated Machine Vision System）是一种基于计算机视觉技术的先进系统，能够实现物体的自动检测、识别和分析。

该系统结合了传感器、图像处理算法和决策系统，以实现对物体的快速而准确的处理。

本文将从系统原理、应用场景和未来发展等方面进行介绍。

1. 系统原理自动化机器视觉系统利用相机或其他光学传感器捕捉物体的图像，并通过图像处理算法对图像进行分析。

系统通常会采用特定的光源和滤波器来改善图像的质量和对比度。

图像处理算法包括图像增强、特征提取和分类等步骤。

最后，通过决策系统对处理结果进行评估和判断，实现对物体的自动化处理。

2. 应用场景自动化机器视觉系统在工业、医疗、农业和安防等领域有广泛的应用。

以下是几个典型的应用场景：2.1 工业自动化在工业生产线上，自动化机器视觉系统能够实现对产品的检测、排序和包装等操作。

例如，在电子制造业中，系统可以检测电路板上的缺陷或误焊，以提高产品质量和生产效率。

2.2 医疗影像分析自动化机器视觉系统在医学影像领域也有重要的应用。

通过对医学图像进行处理和分析，系统能够帮助医生进行疾病的诊断和治疗。

例如，在眼科领域，系统可以检测和定量测量眼底图像中的病变，辅助眼科医生诊断眼部疾病。

2.3 农业智能化自动化机器视觉系统在农业领域有助于实现农业智能化和精准农业。

系统可以识别农田中的杂草和病虫害，并自动施放相应的农药或杀虫剂，提高农作物的产量和质量。

2.4 安防监控在安防领域，自动化机器视觉系统可以用于实现视频监控和事件识别。

系统可以对图像进行实时分析，检测和识别异常行为或危险事件，并及时报警。

这在提升安全性和保护财产方面起到至关重要的作用。

3. 未来发展随着计算机视觉技术的不断发展，自动化机器视觉系统的应用前景非常广阔。

以下是一些可能的未来发展方向：3.1 深度学习和神经网络深度学习和神经网络是近年来在计算机视觉领域中取得突破的技术。

机器人视觉（Robot Vision）简介机器视觉系统的组成机器视觉系统是指用计算机来实现人的视觉功能，也就是用计算机来实现对客观的三维世界的识别。

按现在的理解，人类视觉系统的感受部分是视网膜，它是一个三维采样系统。

三维物体的可见部分投影到网膜上，人们按照投影到视网膜上的二维的像来对该物体进行三维理解。

所谓三维理解是指对被观察对象的形状、尺寸、离开观察点的距离、质地和运动特征（方向和速度）等的理解。

机器视觉系统的输入装置可以是摄像机、转鼓等，它们都把三维的影像作为输入源，即输入计算机的就是三维管观世界的二维投影。

如果把三维客观世界到二维投影像看作是一种正变换的话，则机器视觉系统所要做的是从这种二维投影图像到三维客观世界的逆变换，也就是根据这种二维投影图像去重建三维的客观世界。

机器视觉系统主要由三部分组成：图像的获取、图像的处理和分析、输出或显示。

将近80%的工业视觉系统主要用在检测方面，包括用于提高生产效率、控制生产过程中的产品质量、采集产品数据等。

产品的分类和选择也集成于检测功能中。

下面通过一个用于生产线上的单摄像机视觉系统，说明系统的组成及功能。

视觉系统检测生产线上的产品，决定产品是否符合质量要求，并根据结果，产生相应的信号输入上位机。

图像获取设备包括光源、摄像机等；图像处理设备包括相应的软件和硬件系统；输出设备是与制造过程相连的有关系统，包括过程控制器和报警装置等。

数据传输到计算机，进行分析和产品控制，若发现不合格品，则报警器告警，并将其排除出生产线。

机器视觉的结果是CAQ系统的质量信息来源，也可以和CIMS其它系统集成。

图像的获取图像的获取实际上是将被测物体的可视化图像和内在特征转换成能被计算机处理的一系列数据，它主要由三部分组成：＊照明＊图像聚焦形成＊图像确定和形成摄像机输出信号1、照明照明和影响机器视觉系统输入的重要因素，因为它直接影响输入数据的质量和至少3 0%的应用效果。

由于没有通用的机器视觉照明设备，所以针对每个特定的应用实例，要选择相应的照明装置，以达到最佳效果。

机器视觉系统组成总结机器视觉系统通常由以下几个主要组成部分构成:
1. 图像采集设备
- 数字相机或工业相机
- 照明系统
- 镜头和滤光片
2. 图像传输接口
- 数据传输线路
- 图像采集卡或帧存储器
3. 图像处理硬件
- 中央处理器()
- 图形处理器()
- 数字信号处理器()
- 现场可编程门阵列()
4. 图像处理软件
- 图像预处理模块
- 图像分割模块
- 特征提取模块
- 模式识别模块
- 决策模块
5. 输出设备
- 显示器
- 控制系统
- 机器人执行器
6. 通信接口
- 工业以太网
- 现场总线
- 无线通信
机器视觉系统的各个组成部分协同工作,完成从图像采集到处理、分析、识别和执行控制的全过程。

每个部分都对系统的整体性能和可靠性起着重要作用。

根据具体应用场景和需求,可以对各个组成部分进行优化和定制化设计。

机器视觉系统工作原理
机器视觉是一种通过计算机科学和人工智能技术，使计算机能够识别、理解和解释图像和视频的过程。

机器视觉系统主要包括以下几个核心步骤：
1. 图像采集：机器视觉系统首先需要获取图像或视频数据。

这可以通过摄像头、相机或其他图像采集设备来实现。

2. 图像预处理：获取到的图像数据首先需要进行预处理，以提高后续处理的效果。

预处理步骤可能包括图像去噪、图像增强、图像变换等。

3. 特征提取：在预处理后，机器视觉系统需要从图像中提取关键特征。

这些特征可以是图像的边缘、纹理、颜色等。

特征提取可以通过各种计算机视觉算法实现。

4. 特征匹配：提取到的特征需要与模板或分类器进行匹配。

特征匹配的目的是将提取到的特征与已知的模式进行比较，以确定图像中的目标物体或场景。

5. 目标识别和分类：经过特征匹配后，机器视觉系统可以识别和分类图像中的目标物体或场景。

这可以通过训练好的分类器或深度学习模型来实现。

6. 目标跟踪：在某些应用中，机器视觉系统需要实时跟踪目标物体的运动。

目标跟踪可以通过目标的特征匹配或运动估计来完成。

7. 结果输出：机器视觉系统将处理结果输出给用户或其他系统。

输出结果可能包括识别的对象、位置信息、运动轨迹等。

以上是机器视觉系统的基本工作原理。

不同的应用领域可能会有不同的算法和技术来实现特定的功能，但总体上，机器视觉系统是通过图像采集、图像预处理、特征提取、特征匹配、目标识别和跟踪等步骤来实现图像和视频的分析和处理。

机器视觉系统概论一、机器视觉系统构成1.机器视觉的概念机器视觉就是用机器代替人眼来做测量和判断。

机器视觉系统是指通过机器视觉产品（即图像摄取装置，分CMOS 和CCD两种）将被摄取目标转换成图像信号，传送给专用的图像处理系统，根据像素分布和亮度、颜色等信息，转变成数字化信号；图像系统对这些信号进行各种运算来抽取目标的特征，进而根据判别的结果来控制现场的设备动作。

美国制造工程师协会（SME Society of Manufacturing Engineers）机器视觉分会和美国机器人工业协会（RIA Robotic Industries Association）的自动化视觉分会对机器视觉下的定义为：“机器视觉是通过光学的装置和非接触的传感器自动地接收和处理一个真实物体的图像，以获得所需信息或用于控制机器人运动的装置”。

在现代工业自动化生产中，涉及到各种各样的检验、生产监视及零件识别应用，例如零配件批量加工的尺寸检查，自动装配的完整性检查，电子装配线的元件自动定位，IC上的字符识别等。

通常人眼无法连续、稳定地完成这些带有高度重复性和智能性的工作，其它物理量传感器也难有用武之地。

由此人们开始考虑利用光电成像系统采集被控目标的图像，而后经计算机或专用的图像处理模块进行数字化处理，根据图像的像素分布、亮度和颜色等信息，来进行尺寸、形状、颜色等的判别。

这样，就把计算机的快速性、可重复性，与人眼视觉的高度智能化和抽象能力相结合，由此产生了机器视觉的概念。

1机器视觉系统的特点是提高生产的柔性和自动化程度。

在一些不适合于人工作业的危险工作环境或人工视觉难以满足要求的场合，常用机器视觉来代替人工视觉;同时在大批量工业生产过程中，用于人工视觉检查产品质量的效率低且精度不高，用机器视觉检测方法可以大大提高生产效率和生产的自动化程度。

而且机器视觉易于实现信息集成，是实现计算机集成制造的基础技术。

正是由于机器视觉系统可以快速获取大量信息，而且易于自动处理，也易于同设计信息以及加工控制信息集成，因此，在现代自动化生产过程中，人们将机器视觉系统广泛地用于工况监视、成品检验和质量控制等领域。

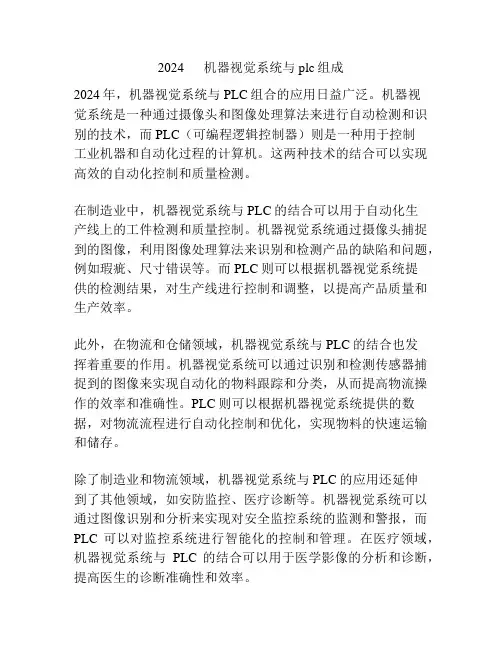

2024 机器视觉系统与plc组成2024年，机器视觉系统与PLC组合的应用日益广泛。

机器视觉系统是一种通过摄像头和图像处理算法来进行自动检测和识别的技术，而PLC（可编程逻辑控制器）则是一种用于控制工业机器和自动化过程的计算机。

这两种技术的结合可以实现高效的自动化控制和质量检测。

在制造业中，机器视觉系统与PLC的结合可以用于自动化生产线上的工件检测和质量控制。

机器视觉系统通过摄像头捕捉到的图像，利用图像处理算法来识别和检测产品的缺陷和问题，例如瑕疵、尺寸错误等。

而PLC则可以根据机器视觉系统提供的检测结果，对生产线进行控制和调整，以提高产品质量和生产效率。

此外，在物流和仓储领域，机器视觉系统与PLC的结合也发挥着重要的作用。

机器视觉系统可以通过识别和检测传感器捕捉到的图像来实现自动化的物料跟踪和分类，从而提高物流操作的效率和准确性。

PLC则可以根据机器视觉系统提供的数据，对物流流程进行自动化控制和优化，实现物料的快速运输和储存。

除了制造业和物流领域，机器视觉系统与PLC的应用还延伸到了其他领域，如安防监控、医疗诊断等。

机器视觉系统可以通过图像识别和分析来实现对安全监控系统的监测和警报，而PLC可以对监控系统进行智能化的控制和管理。

在医疗领域，机器视觉系统与PLC的结合可以用于医学影像的分析和诊断，提高医生的诊断准确性和效率。

总的来说，2024年的机器视觉系统与PLC的结合应用前景广阔。

随着技术的不断进步和应用范围的拓展，这两种技术的结合将会在各个领域实现更多的创新和突破，推动工业自动化和智能化发展的步伐。

此外，在农业领域，机器视觉系统与PLC的结合也可以用于农产品的种植和收获过程。

机器视觉系统可以通过监测植物的生长状态和病虫害情况，提供及时的种植管理和保护措施。

而PLC则可以根据机器视觉系统的数据，自动化地控制灌溉系统、施肥系统和收割机械等，提高农产品的产量和质量。

另外，机器视觉系统与PLC的结合在交通管理中也起着重要的作用。

机器视觉系统工作原理
机器视觉系统是一种通过模拟人类的视觉感知能力来实现物体识别、检测和跟踪的技术。

它由摄像机、图像处理和分析算法以及人工智能技术组成。

机器视觉系统的工作流程如下：
1. 图像采集：系统通过一个或多个摄像机采集所需的图像或视频流。

2. 图像预处理：对采集到的图像进行预处理，包括去噪、增强和图像校正等操作，以提高后续处理的准确性和效果。

3. 特征提取：系统利用图像处理和分析算法，从预处理后的图像中提取有用的特征，例如颜色、纹理、形状和边缘等。

4. 物体识别：通过比对已知物体模型或特征数据库，系统能够识别图像中的物体，并将其分类。

5. 检测和跟踪：系统能够实时检测和跟踪物体的位置、运动和姿态等。

这一步骤通常利用计算机视觉和机器学习算法来实现。

6. 结果输出：系统将处理后的结果以可视化的形式呈现给用户，例如在图像或视频上标注物体位置和信息。

机器视觉系统的工作原理依赖于先进的图像处理、模式识别和机器学习算法。

这些算法通过提取图像的局部特征，然后进行
特征匹配和分类。

利用大量标注好的图像和训练样本，机器学习算法能够自动学习并优化模型，提高系统的准确度和鲁棒性。

总的来说，机器视觉系统通过图像采集、预处理、特征提取、物体识别、检测和跟踪等步骤实现对图像和视频的分析和理解。

它可以应用于许多领域，如工业自动化、无人驾驶、安防监控、医疗诊断和机器人技术等，为人们的生产、生活和工作提供更高效和智能的解决方案。

2023-10-30•案例一：应用于工业生产的机器视觉系统•案例二：应用于医学影像分析的目录机器视觉系统•案例三：应用于自动驾驶的机器视觉系统•案例四：应用于农业生产的机器视觉系统01案例一：应用于工业生产的机器视觉系统机器视觉系统的定义和功能工业生产中常见的机器视觉系统类型机器视觉系统在工业生产中的重要性工业生产中的机器视觉系统介绍•案例一：检测工业产品外观缺陷•应用场景：生产线上的产品检测•技术方案：采用图像处理和深度学习技术•实现效果：自动识别和分类产品缺陷，提高生产效率和产品质量•案例二：引导机器人进行自动化操作•应用场景：生产线上的自动化操作•技术方案：采用计算机视觉和深度学习技术•实现效果：自动识别和跟踪目标，实现精准操作，提高生产效率机器视觉系统在工业生产中的应用案例工业生产中机器视觉系统的优势与挑战•优势•提高生产效率和产品质量•降低人工成本和操作失误率•提高生产线的智能化和自动化水平•挑战•算法的准确性和稳定性•系统的可靠性和稳定性•数据的采集和处理02案例二：应用于医学影像分析的机器视觉系统机器视觉系统在医学影像分析中的定义机器视觉系统是一种利用计算机、图像传感器和深度学习技术对医学影像进行分析、理解和解释的系统。

医学影像分析中的机器视觉系统介绍医学影像的特点医学影像包括X光片、CT扫描、MRI等，这些图像具有高维度、高噪声、复杂纹理等特点，需要专业的医学知识进行解读和分析。

机器视觉系统在医学影像分析中的流程机器视觉系统首先对医学影像进行预处理，包括去噪、增强等操作，然后通过特征提取和模型训练，对影像进行分类、定位和定量分析。

案例一：肺癌检测应用背景：肺癌是全球最常见的恶性肿瘤之一，早期诊断和治疗对提高患者生存率具有重要意义。

应用方法：机器视觉系统通过对CT扫描等医学影像进行分析，自动检测出肺部结节等异常组织，提高医生的诊断准确性和效率。

案例二：脑部疾病诊断应用背景：脑部疾病如阿尔茨海默病、脑梗等严重影响着人类的健康和生活质量。

机器视觉系统概述1、机器视觉的定义机器视觉（ machine vision ）定义：以光电图像传感技术和图像处理技术为核心；以模仿或替代人眼和大脑为目标；以解决工业生产和科学研究中检验与检测问题为目的，提高产品质量和生产效率；与之相关的产品、设备、系统；与之相关的技术、人员、技术服务、流通；美国制造工程师协会（ SME ）机器视觉分会和美国机器人工业协会（ RIA ）自动化视觉分会关于机器视觉的定义是：机器视觉是通过光学的装置和非接触的传感器自动地接收和处理一个真实物体的图像，以获得所需信息或用于控制机器人运动的装置。

2、机器视觉系统的基本构成机器视觉系统包括三个技术环节，它们是：采像、分析、控制。
