电气学科大类2007 级《信号与控制综合实验》课程实验报告(基本实验三:检测技术基本实验)实验成绩：评阅人：指导教师：日期：2009.1.8实验评分表目录本实验报告的主要内容有：（一）正文部分一、实验十九：霍尔传感器的直流激励特性二、实验二十：应变式传感器的研究三、实验二十二：差动变压器的标定四、实验具体实验任务、要完成的实验目标、实验结果处理与分析及实验结论（二）实验结论与心得部分五、实验心得与自我评价（三）参考文献部分六、参考文献（一）正文部分实验十九：霍尔传感器的直流激励特性一、实验目的：了解霍尔式传感器的结构、工作原理，霍尔元件控制电路和信号调理电路的特点，学会用霍尔传感器做静态位移测试。

二、实验原理：霍尔式传感器是由两个环形磁钢组成梯度磁场和位于梯度磁场中的霍尔元件组成。

当霍尔元件通以恒定电流时，霍尔元件就有电势输出。

霍尔元件在梯度磁场中上、下移动时，输出的霍尔电势V 取决于其在磁场中的位移量X，所以测得霍尔电势的大小便可获知霍尔元件的静位移。

三、实验器材：直流稳压电源、电桥、霍尔传感器、差动放大器、电压表、测微头四、实验步骤：实验操作台实验接线图霍尔式传感器实验电图1．差动放大器调零。

差动放大器增益置合适位置（增益电位器顺时针方向旋到底为100倍，逆时间旋到底为1 倍），“+、-”输入端用实验线对地短接，输出端接数字电压表2V 量程,开启总电源和副电源开关。

用“调零”电位器调整差动放大器输出电压为零。

调零后“调零”电位器的位置不要变化，拔掉实验导线，关闭电源。

2．按图接线，装上测微头，调节振动圆盘上、下位置，目测霍尔元件位于梯度磁场中间位置。

开启电源调节测微头和电桥WP，使差放输出为零。

3．旋动测微头使霍尔元件在梯度磁场中上、下有一个较大的位移，用电压表观察系统输出是否正负对称。

如不对称则需重新调节霍尔元件在梯度磁场中间位置，直到正负输出对称为止。

4．上、下移动测微头各3.5 ㎜，每变化0.5 ㎜读取相应的电压值并记录下来。

做出V-X曲线，求出灵敏度及线性。

五、实验数据及数据处理：1.实验数据：位移 4.5 5 5.5 6 6.5 7 7.5 电压-3.28 -2.88 -2.46 -2.1 -1.55 -1.09 -0.618 8.5 9 9.5 10 10.5 11 11.50 0.63 1.1 1.54 2.12 2.47 2.88 3.32.V-X试验曲线：V-X实验曲线的灵敏度为：S=dy/dx=0.94V/mmV-X实验曲线的线性度为：R =ΔL max/Y FS =0.14/(3.3+3.28)=2.12%六、思考题：1．电压控制型和电流控制型的霍尔元件有何不同？为什么本次试验中的霍尔元件直流激励电压不能超过规定的大小？答：霍尔元件是测定一次回路中待测信号，并把从一次回路中得到的信号以电压形式或者电流形式输出反馈给其他元件。

二者的不同之处就是输出控制量的不同而已；之所以直流激励电压不能超过规定电压是为了防止霍尔电流过大导致霍尔元件被烧毁，并且会给实验带来大的实验误差；2．为什么传感器的信号调理电路一般采用差动放大电路？答：差动放大的优点就在于能够平衡干扰，提高实验电路的抵抗外界干扰的能力，同时由于差动电路一般存在着平衡点（即零点）调节，这样会在实验前尽量减小外界因素的干扰排出温漂对实验的干扰，且可以提高实验测量结果的灵敏度。

3．如何利用霍尔传感器作一电子秤来称重？试说明基本思路和做法。

答：设计思路为：可以将重量的测量转化为位移的测量；可以仍然采用差动结构，是霍尔元件处在一均匀梯度场中，测重时让待测物品的重量使霍尔元件在磁场中有一个较大位移，将此位移转化为电压输出，此电压与被测物体重量存在线性关系，对电压表进行适当标度即可获得霍尔传感器工作下的电子秤。

4．当霍尔元件进入均匀磁场时，霍尔电压是否仍随位移量的增加而线性增加？答:不会；因为霍尔输出电压是与磁场强度成正比的，只有在均匀梯度场中，此时磁场才随位移均匀变化，而输出电压才会与霍尔位移成正比；而均匀场中，磁场不随位移变化，输出的霍尔电压是一个恒定值，不会随位移量的增加而线性增加，此时不可能得到理想的实验结果。

实验二十应变式传感器的研究一、实验目的：1、了解金属薄式应变片和半导体应变片的结构及粘贴方式；2、测试应变梁形变的应变输出；3、比较金属薄式应变片单臂、半桥及全桥的性能。

二、实验原理：见检测测实验指导书第五—六页三、实验任务：1、观察应变片的结构及粘贴方式；2、差动放大器的调零：差动放大器增益置100 倍（增益电位器顺时针方向旋到底）“+、-”输入端用实验线对地短接。

输出端接数字电压表2V量程,开启总电源和副电源开关。

用“调零”电位器调整差动放大器输出电压为零。

调零后“调零”电位器的位置不要变化，拔掉实验导线，关闭电源。

3、单臂工作情况测试：（1）按图1-3 所示电路连接实验线路，电路中R1、R2、R3 和W D 为电桥中固定电阻和直流平衡电位器，R1=R2=R3=350Ω,电桥电压为±4V，R 为应变片（可选上、下梁中的一片工作片）实验操作台图1-3 单臂工作测试实路（2）测微头装于悬臂梁前端的永久磁钢，用以调节使应变梁处于基本水平状态。

（3）确认接线无误后，开启总电源，调节电桥直流平衡电位器W D，使测试系统输出为零（用数字电压表监视）（4）转动测微头，记录应变梁向上位移及数字电压显示的电压值。

每移位0.5 ㎜记录一对应电压值，共上移5 ㎜。

并记录数据。

4、半桥和全桥工作性能测试。

（1）在完成实验任务3 的基础上，不改变差动放大器的增益和调零电位器，依次将图中的R1、R2、R3换成金属薄式应变片，分别接成半桥和全桥测试系统；（2）重复实验任务3 中（2）-（4）步骤，测出半桥和全桥输出电压数据并记录列表，计算灵敏度。

四、实验数据及数据处理：1.单桥情况：1）实验数据：位移0.5 1 1.5 2 2.5 电压 1.06 5.496 7.455 12.676 15.2553 3.54 4.5 518.496 23.39 29.547 34.883 38.5052）V-X试验曲线：2.半桥情况：1）实验数据：位移0.5 1 1.5 2 2.5 电压8.113 14.861 20.743 28.733 35.0743 3.54 4.5 543.521 50.484 58.773 65.205 73.7542）V-X试验曲线：3．全桥情况：1）实验数据：位移0.5 1 1.5 2 2.5电压15.313 29.071 49.222 57.973 72.1183 3.54 4.5 588.324 102.594 118.941 133.3 149.462）V-X试验曲线：计算系统灵敏度S和电桥电压灵敏度K U及非线性误差R：单桥：灵敏度S=dU/dX=8.32mV/mm电桥电压灵敏度K U=U i/4=2V单桥非线性误差：R=ΔL max/Y FS=8.9%半桥：灵敏度S=dU/dX =14.6 mV/mm电桥电压灵敏度K U=U i/2=4V半桥非线性误差：R=ΔL max/Y FS=2.1%全桥：灵敏度S=dU/dX=29.8 mV/mm半桥非线性误差：R=ΔL max/Y FS=3.4%电桥电压灵敏度K U=U i=8V五、思考题：1、金属电阻应变片和半导体应变片工作原理上有哪些不同？答：金属电阻应变片是根据金属导体电阻因导体变形而发生变化为原理的，而半导体应变片却是利用了半导体电阻率变化引起电阻的变化而构成的。

金属应变片的灵敏系数主要由材料几何尺寸决定，线性度较好。

而半导体应变片有很高的应变系数，但其缺点是温度敏度高，非线性度大且安装困难。

2、什么是传感器差动结构？传感器采用差动结构有什么优点？答：差动放大的优点就在于能够平衡外界干扰（例如温度的影响），提高实验电路的抵抗外界干扰的能力。

同时由于差动电路一般存在着平衡点（即零点）调节，这样会在实验前平衡调节会尽量减小外界因素的干扰，排出温漂对实验的干扰，且可以提高实验测量的灵敏度。

六、实验仪器：CSY10A型传感器系统实验仪一台数字万用表一个实验二十二差动变压器的标定一、实验目的：通过实验学习差动变压测试系统的组成和标定方法。

二、实验原理：见检测实验指导书第十四页。

三、实验器材：差动变压器、音频振荡器、电桥、差动放大器、移相器、相敏检波器、低通滤波器、电压表、示波器、测微仪四、实验步骤：（一）了解相敏检波器工作原理1.用示波器两通道观察相敏检测器插口5.6 的波形。

可以看出，相敏检波器中整形电路的作用是将输入的正弦波转换成方波，使相敏检波器中的电子开关能正常工作。

2．用示波器两通道观察相敏检测器1、2 端口的波形，适当调节音频振荡器幅值旋钮和移相器“移相”旋钮，观察当输入信号与参考信号的相位改变1800时，示波器中波形变化和电压表电压值变化。

注意：此时差动放大器的增益要比较小，稍有增益即可，示波器的“触发”方式要选择正确。

可以看出，当相敏检波器的输入信号和开关信号反相时，输出为正极性的全波整流信号，电压表只是正极性方向最大值，反之，则输出负极性的全波整流波形，电压表指示负极性的最大值。

（二）差动变压器性能检测（实验接线图见检测实验参考书十六页）1.差动变压器初级线圈必须从音频振荡器LV端功率输出。

2.音频振荡器输出频率5KHz，输出值VP-P值2V。

3.用手提变压器磁芯，观察示波器第二通道的波形是否能过零翻转，以判断两个次级线圈的联接方式，如不能过零翻转，则需改变两个次级线圈的串接端，使两个次级线圈反向串联。

（三）差动变压器零残电压的补偿（接线原理图见检测实验指导书十六页）1.根据上图接线，差动放大器增益调到最大，音频LV端输出VP-P值2V，调节音频振荡器频率，使示波器二通道波形不失真。

2. 调节测微仪带动衔铁在线圈中运动，使差动放大器输出电压最小，调整电桥网络WDWA电位器，使输出更趋减小。

3. 提高示波器第二通道灵敏度，将零残电压波形与激励电压波形比较，观察零点残余电压的波形，说明经过补偿后的零残电压主要是什么分量？（主要是基波分量）（四）差动变压器的标定（接线原理图见检测实验指导书十七页）1.按上图接线，差动放大器增益适度，音频振荡器Lv端输出5KHZ，VP-P值2V。

2.调节电桥WD、WA 电位器，移相器，调节测微头带动衔铁改变其在线圈中的位置，使系统输出为零。

3.旋动测微头使衔铁在线圈中上、下有一个较大的位移，用电压表和示波器观察系统输出是否正负对称。

如不对称则需反复调节衔铁位置和电桥、移相器，做到正负输出对称。

注意：示波器CH1、CH2 通道分别接入相敏检波器1、2 端口，用手将衔铁位置压到最低，调节电桥、移相器，当CH1、CH2所观察到的波形正好同相或反相时，则系统输出可做到正负对称。

合集下载

新检测技术实验报告

新检测技术实验报告

实验名称：新型检测技术的应用研究实验日期：2023年X月X日实验地点：XX大学实验室一、实验目的本次实验旨在研究新型检测技术的应用，通过对该技术的原理、操作步骤和实验结果进行分析，验证其准确性和实用性，为我国相关领域的研究提供参考。

二、实验原理新型检测技术是指利用先进的物理、化学、生物等方法，对物质进行快速、高效、准确的检测。

本实验采用的新型检测技术为基于荧光共振能量转移（FRET）原理的检测方法。

该方法通过构建特定的分子探针，利用荧光共振能量转移信号的变化来判断目标物质的浓度。

三、实验材料1. 实验试剂：荧光染料、荧光素酶、磷酸二酯酶、生物素、抗体、DNA分子等。

2. 实验仪器：荧光光谱仪、酶标仪、PCR仪、凝胶成像系统等。

3. 实验样品：待测物质溶液。

四、实验步骤1. 构建荧光共振能量转移探针：将荧光染料与荧光素酶连接，形成荧光共振能量转移探针。

2. 样品处理：将待测物质溶液与探针混合，在荧光光谱仪下检测荧光信号。

3. 数据分析：利用酶标仪和PCR仪对荧光信号进行定量分析，计算待测物质的浓度。

4. 对照实验：设置阴性对照组和阳性对照组，以验证实验结果的准确性。

五、实验结果与分析1. 荧光共振能量转移探针构建成功：通过荧光光谱仪检测，荧光信号强度与探针浓度呈正相关，证明探针构建成功。

2. 待测物质浓度检测结果：根据酶标仪和PCR仪的定量分析结果，待测物质浓度在实验范围内与荧光信号强度呈正相关，验证了该检测方法的准确性。

3. 对照实验结果：阴性对照组和阳性对照组的检测结果与实验组一致，进一步验证了实验结果的准确性。

六、结论本次实验成功构建了基于荧光共振能量转移原理的新型检测技术，并验证了其准确性和实用性。

该技术具有快速、高效、准确的特点，为我国相关领域的研究提供了有力支持。

七、实验展望1. 优化探针设计：进一步优化荧光共振能量转移探针的设计，提高检测灵敏度。

2. 扩展应用领域：将新型检测技术应用于更多领域，如食品安全、环境监测、生物医药等。

生化检验技术实验报告

生化检验技术实验报告

一、实验目的1. 掌握血糖测定的原理和方法。

2. 熟悉血糖测定仪器的操作流程。

3. 了解血糖在人体代谢中的重要性。

二、实验原理血糖测定是通过检测血液中的葡萄糖浓度来评估血糖水平。

常用的血糖测定方法有葡萄糖氧化酶法、己糖激酶法和葡萄糖氧化酶-氧电极法等。

本实验采用葡萄糖氧化酶法进行血糖测定。

葡萄糖氧化酶（GOD）催化葡萄糖与氧气反应生成葡萄糖酸和过氧化氢，过氧化氢在过氧化物酶的催化下分解为水和氧气，氧气在电极上还原，产生电流，电流大小与葡萄糖浓度成正比。

三、实验设备与试剂1. 实验设备：血糖测定仪、微量移液器、移液管、一次性采血针、酒精棉球、消毒液等。

2. 实验试剂：葡萄糖氧化酶试剂盒、葡萄糖标准品、蒸馏水等。

四、实验步骤1. 标准曲线绘制（1）准备标准溶液：将葡萄糖标准品用蒸馏水稀释成不同浓度的标准溶液。

（2）按照试剂盒说明书设置血糖测定仪，将标准溶液分别加入测定管中。

（3）开启血糖测定仪，依次测定各标准溶液的血糖浓度，记录数据。

（4）以葡萄糖浓度为横坐标，测定值为纵坐标，绘制标准曲线。

2. 血糖测定（1）用酒精棉球消毒采血部位，用一次性采血针对准静脉，待血液流出后，用消毒液消毒采血针。

（2）用微量移液器吸取适量血液，加入测定管中。

（3）按照试剂盒说明书设置血糖测定仪，将测定管放入测定仪中。

（4）开启血糖测定仪，待测定仪显示血糖浓度后，记录数据。

五、实验结果与分析1. 标准曲线绘制绘制标准曲线，得到线性方程：y = 0.0037x + 0.0035，R² = 0.9987。

2. 血糖测定本次实验测得血糖浓度为4.5 mmol/L。

六、实验讨论1. 本实验采用葡萄糖氧化酶法进行血糖测定，操作简便、快速，准确性较高。

2. 在实验过程中，要注意控制操作误差，如准确配制标准溶液、正确设置测定仪等。

3. 血糖测定对于糖尿病等疾病的诊断和治疗具有重要意义，本实验有助于加深对血糖测定原理和方法的理解。

数据检测法实验报告(3篇)

数据检测法实验报告(3篇)

第1篇一、实验目的本次实验旨在通过数据检测法，验证数据清洗、处理和分析在数据挖掘和机器学习中的重要性。

通过实验，使学生掌握数据检测的基本方法，提高数据质量，为后续的数据挖掘和机器学习提供高质量的数据基础。

二、实验原理数据检测法是指通过对数据进行清洗、处理和分析，找出数据中的异常值、缺失值、重复值等不完整或不准确的数据，并对其进行修正或删除，以提高数据质量。

数据检测主要包括以下步骤：1. 数据清洗：对原始数据进行预处理，包括去除噪声、填补缺失值、消除重复值等。

2. 数据处理：对数据进行转换、规范化、归一化等操作，使数据符合特定算法的要求。

3. 数据分析：对数据进行分析，找出异常值、缺失值、重复值等不完整或不准确的数据。

三、实验内容1. 实验数据：本次实验选用某电商平台销售数据作为实验数据，包括用户ID、商品ID、购买数量、购买时间、用户评价等字段。

2. 实验工具：Python编程语言、Pandas库、NumPy库、Scikit-learn库等。

3. 实验步骤：（1）数据导入：使用Pandas库读取实验数据。

（2）数据清洗：检查数据是否存在缺失值、重复值，对缺失值进行填补，删除重复值。

（3）数据处理：对购买数量、购买时间等字段进行转换、规范化、归一化等操作。

（4）数据分析：使用Scikit-learn库进行数据分析，找出异常值、缺失值、重复值等。

四、实验结果与分析1. 数据清洗在数据清洗过程中，发现以下问题：（1）用户ID存在缺失值，共10条记录，采用随机填充法进行填补。

（2）商品ID存在重复值，共5条记录，采用删除重复值的方法进行处理。

2. 数据处理在数据处理过程中，对购买数量、购买时间等字段进行以下操作：（1）购买数量：将购买数量进行归一化处理，使数据符合算法要求。

（2）购买时间：将购买时间转换为时间戳，便于后续分析。

3. 数据分析在数据分析过程中，使用Scikit-learn库进行以下操作：（1）异常值检测：使用Z-score方法检测购买数量、购买时间等字段的异常值，共检测到5条异常记录，将其删除。

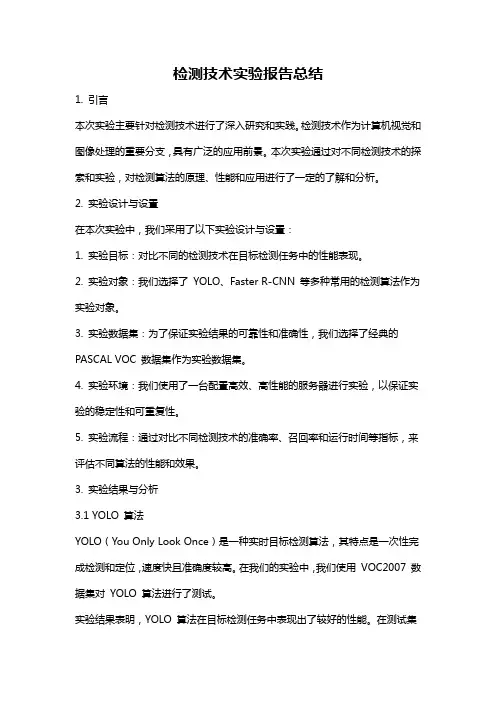

检测技术实验报告总结
