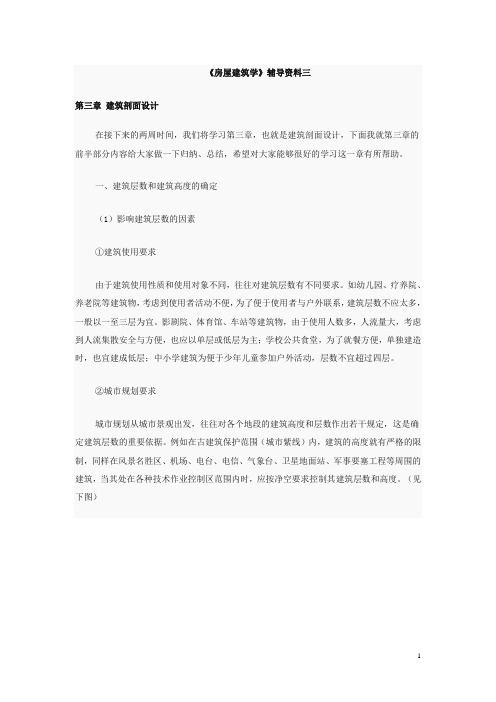

房屋建筑学讲义之三
《房屋建筑学》辅导资料三第三章建筑剖面设计在接下来的两周时间，我们将学习第三章，也就是建筑剖面设计，下面我就第三章的前半部分内容给大家做一下归纳、总结，希望对大家能够很好的学习这一章有所帮助。
一、建筑层数和建筑高度的确定（1）影响建筑层数的因素①建筑使用要求由于建筑使用性质和使用对象不同，往往对建筑层数有不同要求。
如幼儿园、疗养院、养老院等建筑物，考虑到使用者活动不便，为了便于使用者与户外联系，建筑层数不应太多，一般以一至三层为宜。
影剧院、体育馆、车站等建筑物，由于使用人数多，人流量大，考虑到人流集散安全与方便，也应以单层或低层为主；学校公共食堂，为了就餐方便，单独建造时，也宜建成低层；中小学建筑为便于少年儿童参加户外活动，层数不宜超过四层。
②城市规划要求城市规划从城市景观出发，往往对各个地段的建筑高度和层数作出若干规定，这是确定建筑层数的重要依据。
例如在古建筑保护范围（城市紫线）内，建筑的高度就有严格的限制，同样在风景名胜区、机场、电台、电信、气象台、卫星地面站、军事要塞工程等周围的建筑，当其处在各种技术作业控制区范围内时，应按净空要求控制其建筑层数和高度。
（见下图）③基地条件针对不同地段和不同的基地条件，建筑的高度和层数要求也不尽相同，各种基地条件中如日照间距、建筑基地面积大小、基地的容积率、建筑密度允许情况等都会影响到建筑的层数和高度。
④材料、结构、设备、施工等技术条件筑物的结构和材料不同，能够建造的层数也不同。
例如，砖混结构一般以六层及六层以下为宜，钢筋混凝土框架结构不宜超过十五层，钢框架结构不宜超过三十层。
如在地震区，建筑物允许建造的层数，根据结构形式和地震烈度的不同，还要受抗震规范的限制。
另外，建筑设备对建筑层数影响也很大。
例如，如果不设电梯，高层建筑是不可取的。
建筑层数越多，施工技术越复杂，施工机械设备要求也越高，所以建筑层数还应与施工条件相适应（见下图）⑤防火要求房屋的耐火等级不同，允许建造的层数也不同。
房屋建筑学3
设计视点确定后，就要进行地面起坡计算。首选 要确定每排视线升高值。每排视线升高值应等于 后排观众的视线与前排观众眼睛之间的视高差， 一般定为120mm。当座位错位排列时，每排视线升 高值为60mm。
2020/7/25
第一节 房间的剖面形状
➢ 2、听觉要求 影剧院中对听觉要求较高。为了达到较好的声音
2020/7/25
第五节 建筑空间的利用
2020/7/25
2020/7/25
2020/7/25
第二节 房屋各部分高度的确定
3、地形及环境条件：建筑物所在场地的地形起伏 较大时，需要根据地段道路地面的路面标高、施 工时的土方量以及场地的排水条件等因素综合分 析后，选定合适的室内地坪标高。
4、建筑物性格特征
建筑设计常取底层室内地坪相对标高为±0.000， 低于底层地坪为负值，高于底层地坪为正值，逐 层累计。
差 ➢ 2、以室外台阶解决错层高差
2020/7/25
2020/7/25
第四节 建筑空间的组合
四、台阶式空间组合
2020/7/25
课外知识2：
复式、跃式、错层式住宅
复式住宅：在概念上是一层，并不具备完整的两 层空间，但层高较普通住宅(通常层高2.8米)高， 可在局部拘出夹层，安排卧室或书房等用楼梯联 系上下，其目的是在有限的空间里增加使用面积 ，提高住宅的空间利用率。
建筑剖面设计和竖向组合直接影响到建筑物的使用、 造价和节约用地，并对城市景观的形成有直接影响。
2020/7/25
2020/7/25
建筑剖面设计
剖面设计的内容 ➢ 1、确定房间的剖面形状、尺寸和比例关系； ➢ 2、确定房间的层数和各部分的标高； ➢ 3、解决采光、通风、保温隔热、屋面排水及选择
2020/7/25
第一节 房间的剖面形状
➢ 2、听觉要求 影剧院中对听觉要求较高。为了达到较好的声音
2020/7/25
第五节 建筑空间的利用
2020/7/25
2020/7/25
2020/7/25
第二节 房屋各部分高度的确定
3、地形及环境条件：建筑物所在场地的地形起伏 较大时，需要根据地段道路地面的路面标高、施 工时的土方量以及场地的排水条件等因素综合分 析后，选定合适的室内地坪标高。
4、建筑物性格特征
建筑设计常取底层室内地坪相对标高为±0.000， 低于底层地坪为负值，高于底层地坪为正值，逐 层累计。
差 ➢ 2、以室外台阶解决错层高差
2020/7/25
2020/7/25
第四节 建筑空间的组合
四、台阶式空间组合
2020/7/25
课外知识2：
复式、跃式、错层式住宅
复式住宅：在概念上是一层，并不具备完整的两 层空间，但层高较普通住宅(通常层高2.8米)高， 可在局部拘出夹层，安排卧室或书房等用楼梯联 系上下，其目的是在有限的空间里增加使用面积 ，提高住宅的空间利用率。
建筑剖面设计和竖向组合直接影响到建筑物的使用、 造价和节约用地，并对城市景观的形成有直接影响。
2020/7/25
2020/7/25
建筑剖面设计
剖面设计的内容 ➢ 1、确定房间的剖面形状、尺寸和比例关系； ➢ 2、确定房间的层数和各部分的标高； ➢ 3、解决采光、通风、保温隔热、屋面排水及选择
房屋建筑学 第3版 第3章 装配式建筑
第3章 装配式建筑
3.1 概述
主要内容 3.2 装配式钢结构建筑
3.3 装配式混凝土PC结构建筑 3.4 装配式木结构建筑 3.5 装配式模块化建筑 3.6 装配式内装 3.7 装配式外墙 3.8 装配式建造的技术要点
3.1 装配式建筑概述
3.1.1 概念
装配式建筑是实现建筑工业化的重要手段，是用工业化方式在工厂预制生 产建筑的构配件（如楼板、墙板、楼梯、阳台等），运送至施工现场，通过可 靠的连接方式装配安装而成的建筑。装配式建筑是未来建筑业的发展方向，钢 结构和木结构本身就是装配式建筑，实现我国主流建筑形式——混凝土建筑的 工业化成为转型关键。
3.2 装配式钢结构建筑
3.2.3 钢框架结构
定义：钢框架结构体系是一种竖向承载体系与水平承载体系均由钢构件组成的 柔性结构体系。
钢框架结构主要构件包括：钢柱、钢管柱、钢梁、钢-混凝土组合梁、钢桁架、 预制叠合楼板、外挂墙板。
特点： • 开间大、使用灵活，满
足建筑布置需求 • 受力清晰，整体刚性和
3.1.3 装配式建筑特征
装配式建筑在生产资料、生产技术、组管理、信息资源等生产要素上充分体现 了专业化、集约化和社会化。包括五部分特征：
（1） 标准化设计：标准化是装配式建筑的基础。采用统一的模数协调和模块化 组合方式，使得建筑单元、构配件具有少规格、多组合、通用性和互换性原则，体现 适用、经济、高效的要求。
构板材
3.2 装配式钢结构建筑
3.2.2 低层冷弯薄壁型钢结构
构造要点： 1）骨架：该体系使用薄壁型钢为密肋骨架，用钢量少,可以形成较大跨度， 内部空间使用较为灵活。 2）覆面板：墙体、楼板及屋面均为复合板，其中不同的材料层具有不同的功 能，如保温、防水、隔气等，复合板可大幅提升建筑的防水、热工等综合性能。 3）组装：密肋龙骨可与结构板等在现场拼装成类似“板”的形式,或在工厂 预制现场组装，或与结构梁组合等。
3.1 概述
主要内容 3.2 装配式钢结构建筑
3.3 装配式混凝土PC结构建筑 3.4 装配式木结构建筑 3.5 装配式模块化建筑 3.6 装配式内装 3.7 装配式外墙 3.8 装配式建造的技术要点
3.1 装配式建筑概述
3.1.1 概念
装配式建筑是实现建筑工业化的重要手段，是用工业化方式在工厂预制生 产建筑的构配件（如楼板、墙板、楼梯、阳台等），运送至施工现场，通过可 靠的连接方式装配安装而成的建筑。装配式建筑是未来建筑业的发展方向，钢 结构和木结构本身就是装配式建筑，实现我国主流建筑形式——混凝土建筑的 工业化成为转型关键。
3.2 装配式钢结构建筑
3.2.3 钢框架结构
定义：钢框架结构体系是一种竖向承载体系与水平承载体系均由钢构件组成的 柔性结构体系。
钢框架结构主要构件包括：钢柱、钢管柱、钢梁、钢-混凝土组合梁、钢桁架、 预制叠合楼板、外挂墙板。
特点： • 开间大、使用灵活，满
足建筑布置需求 • 受力清晰，整体刚性和
3.1.3 装配式建筑特征
装配式建筑在生产资料、生产技术、组管理、信息资源等生产要素上充分体现 了专业化、集约化和社会化。包括五部分特征：
（1） 标准化设计：标准化是装配式建筑的基础。采用统一的模数协调和模块化 组合方式，使得建筑单元、构配件具有少规格、多组合、通用性和互换性原则，体现 适用、经济、高效的要求。
构板材
3.2 装配式钢结构建筑
3.2.2 低层冷弯薄壁型钢结构
构造要点： 1）骨架：该体系使用薄壁型钢为密肋骨架，用钢量少,可以形成较大跨度， 内部空间使用较为灵活。 2）覆面板：墙体、楼板及屋面均为复合板，其中不同的材料层具有不同的功 能，如保温、防水、隔气等，复合板可大幅提升建筑的防水、热工等综合性能。 3）组装：密肋龙骨可与结构板等在现场拼装成类似“板”的形式,或在工厂 预制现场组装，或与结构梁组合等。
【可编辑全文】房屋建筑学-3-1墙体
▪ 保温混凝土夹心墙体系——混凝土内墙、挤塑泡 沫高温板、混凝土外装饰墙体；连接内外墙的低 导热性连接件
外墙内保温
▪ 内保温外墙由主体结构与保温结构两部分组成； 主体结构一般为砖砌体、混凝土墙等承重结构， 或非承重的空心砌块、加气混凝土墙体。保温 结构是由保温板和空气间层组成。
▪ 外墙内保温板： （1） GRC内保温板—玻璃纤维增强水泥聚苯复
窗间墙
女儿墙
女儿墙
女儿墙
2.按受力情况分类
根据墙体的受力情况不同可分为承重墙和 非承重墙。
承重墙：凡直接承受楼板、屋顶等传来荷载
的墙称为；
非承重墙：不承受这些外来荷载的墙称为。
非承重墙又可分为两种：一是自承重墙 二是 隔墙
自承重墙：在非承重墙中，不承受外来荷载，
仅承受自身重量并将其传至 基础的墙称为；
为了避免这种现象产生，应在靠墙体室内高温一侧，设置隔 汽层以阻止水蒸气进入墙体。隔汽层常用防水卷材、防水涂 料来制作。(图6-7) 热桥是热量容易通过的部位，其内表面温度常低于主体部分， 在热桥部位最容易产生冷凝水，因此，在设计时应注意尽量 避免出现贯通式热桥，尽量将非贯通式热桥布置在高温度的 一侧，尽量减少热桥断面面积。 (图6-8)； (图6-9)
隔墙：仅起分隔空间作用，自身重量由楼板或梁
来承担的墙称为；
在框架结构中，填充在柱子之间的墙称为填充墙，
内填充墙是隔墙的一种；
悬挂在建筑物外部的轻质墙称为幕墙，有金属幕、
玻璃幕等。幕墙和外填充墙，虽不能承受楼板和 层顶的荷载，但承受着风荷载并把风荷载传给骨 架结构。
玻 璃 幕 墙
3、按墙体构造方式分 按墙体材料分
①结构平面布置时：应使结构墙体在横向和纵向均尽量连 续并对齐，有效地传递风 荷载和地震作用的水平荷载。
外墙内保温
▪ 内保温外墙由主体结构与保温结构两部分组成； 主体结构一般为砖砌体、混凝土墙等承重结构， 或非承重的空心砌块、加气混凝土墙体。保温 结构是由保温板和空气间层组成。
▪ 外墙内保温板： （1） GRC内保温板—玻璃纤维增强水泥聚苯复
窗间墙
女儿墙
女儿墙
女儿墙
2.按受力情况分类
根据墙体的受力情况不同可分为承重墙和 非承重墙。
承重墙：凡直接承受楼板、屋顶等传来荷载
的墙称为；
非承重墙：不承受这些外来荷载的墙称为。
非承重墙又可分为两种：一是自承重墙 二是 隔墙
自承重墙：在非承重墙中，不承受外来荷载，
仅承受自身重量并将其传至 基础的墙称为；
为了避免这种现象产生，应在靠墙体室内高温一侧，设置隔 汽层以阻止水蒸气进入墙体。隔汽层常用防水卷材、防水涂 料来制作。(图6-7) 热桥是热量容易通过的部位，其内表面温度常低于主体部分， 在热桥部位最容易产生冷凝水，因此，在设计时应注意尽量 避免出现贯通式热桥，尽量将非贯通式热桥布置在高温度的 一侧，尽量减少热桥断面面积。 (图6-8)； (图6-9)
隔墙：仅起分隔空间作用，自身重量由楼板或梁
来承担的墙称为；
在框架结构中，填充在柱子之间的墙称为填充墙，
内填充墙是隔墙的一种；
悬挂在建筑物外部的轻质墙称为幕墙，有金属幕、
玻璃幕等。幕墙和外填充墙，虽不能承受楼板和 层顶的荷载，但承受着风荷载并把风荷载传给骨 架结构。
玻 璃 幕 墙
3、按墙体构造方式分 按墙体材料分
①结构平面布置时：应使结构墙体在横向和纵向均尽量连 续并对齐，有效地传递风 荷载和地震作用的水平荷载。
房屋建筑学chp3
第三章 墙

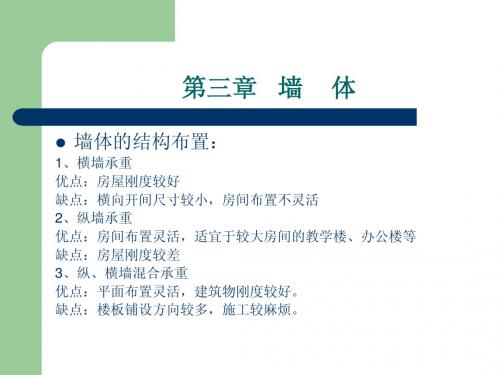

墙体的结构布置：
体
1、横墙承重 优点：房屋刚度较好 缺点：横向开间尺寸较小，房间布置不灵活 2、纵墙承重 优点：房间布置灵活，适宜于较大房间的教学楼、办公楼等 缺点：房屋刚度较差 3、纵、横墙混合承重 优点：平面布置灵活，建筑物刚度较好。 缺点：楼板铺设方向较多，施工较麻烦。
第三章墙
墙体的设计要求：
第三章墙
实体墙的砌筑方式：
砌筑原则：内外搭接，上下错缝（大 于60mm） 方法：全顺式、一顺一丁式、多顺一 丁式、顺丁相间式（十字式） （同一皮）、两平一侧式。
体
墙体的细Байду номын сангаас构造：
1、门窗的过梁：为支持门窗洞体上 部的荷载而在门窗洞体上部设置 的横梁叫过梁。它将荷载传给了 窗间墙。过梁的形式很多：平拱 （1.2m内）、弧拱、半圆拱、钢 筋砖（2m内）等。
第三章 墙
6、墙身的加固： （1）设壁柱和门垜：墙体的窗间墙 上出现集中荷灾时，为增加稳定 性，可在局部增设壁柱以提高墙 体稳定性。门垜是当门洞开在两 墙转角处或丁字墙交接处时，为 了便于门框的安置和保证墙体的 稳定，须在门靠墙的转角部位或 丁字交接的一边设门垜（以于承 受上部荷载。 （2）圈梁：是沿墙四周及部分内横 墙设置的连续的、封闭的梁，其 配合楼板可提高建筑物的刚度和 整体性，减少墙身的开裂
2、窗台：为避免雨水聚积窗下，并 入侵墙身向室内渗透，在窗下靠 室外一侧设的泻水构件——窗台。 3、勒脚：是墙身接近室外地面的部 分。高度一般为室内外地面的高 差，且大于300mm，作用是保护 墙基。 4、明沟：位于外墙的四周，将由落 水管流下的雨水按不小于1%的坡 度导向地下排水集井，再流到下 水道，起保护墙基的作用。 5、散水：在外墙的四周将地面做成 向外倾斜的坡面，以便将屋面雨 水派至远处，这坡面称为散水。
墙体的结构布置：
体
1、横墙承重 优点：房屋刚度较好 缺点：横向开间尺寸较小，房间布置不灵活 2、纵墙承重 优点：房间布置灵活，适宜于较大房间的教学楼、办公楼等 缺点：房屋刚度较差 3、纵、横墙混合承重 优点：平面布置灵活，建筑物刚度较好。 缺点：楼板铺设方向较多，施工较麻烦。
第三章墙
墙体的设计要求：
第三章墙
实体墙的砌筑方式：
砌筑原则：内外搭接，上下错缝（大 于60mm） 方法：全顺式、一顺一丁式、多顺一 丁式、顺丁相间式（十字式） （同一皮）、两平一侧式。
体
墙体的细Байду номын сангаас构造：
1、门窗的过梁：为支持门窗洞体上 部的荷载而在门窗洞体上部设置 的横梁叫过梁。它将荷载传给了 窗间墙。过梁的形式很多：平拱 （1.2m内）、弧拱、半圆拱、钢 筋砖（2m内）等。
第三章 墙
6、墙身的加固： （1）设壁柱和门垜：墙体的窗间墙 上出现集中荷灾时，为增加稳定 性，可在局部增设壁柱以提高墙 体稳定性。门垜是当门洞开在两 墙转角处或丁字墙交接处时，为 了便于门框的安置和保证墙体的 稳定，须在门靠墙的转角部位或 丁字交接的一边设门垜（以于承 受上部荷载。 （2）圈梁：是沿墙四周及部分内横 墙设置的连续的、封闭的梁，其 配合楼板可提高建筑物的刚度和 整体性，减少墙身的开裂
2、窗台：为避免雨水聚积窗下，并 入侵墙身向室内渗透，在窗下靠 室外一侧设的泻水构件——窗台。 3、勒脚：是墙身接近室外地面的部 分。高度一般为室内外地面的高 差，且大于300mm，作用是保护 墙基。 4、明沟：位于外墙的四周，将由落 水管流下的雨水按不小于1%的坡 度导向地下排水集井，再流到下 水道，起保护墙基的作用。 5、散水：在外墙的四周将地面做成 向外倾斜的坡面，以便将屋面雨 水派至远处，这坡面称为散水。
房屋建筑学(第二版)房屋建筑学第三章
第三章 墙体与地下室 图３.１ 墙体各部分名称
第三章 墙体与地下室
２、墙体按受力情况分类 墙体根据受力情况不同可分为承重墙和非承重墙。 凡直接承受楼板（梁）、屋顶等传来荷载的墙称为承
重墙，不承受这些外来荷载的墙称为非承重墙。 在非承重墙中，不承受外来荷载、仅承受墙体自重并
将其传至基础的墙称为自承重墙；仅起分隔空间作用，自 身重量由楼板或梁来承担的墙称为隔墙；在框架结构中， 填充在结构构件之间的墙称为填充墙，内填充墙是隔墙的 一种；悬挂在建筑物外部的轻质墙称为幕墙，有金属幕墙 、玻璃幕墙等。幕墙和外填充墙虽不能承受楼板和屋顶的 荷载，但承受着风荷载并把风荷载传给建筑骨架结构。
490 490 49墙 两砖墙
第三章 墙体与地下室
（２） 墙段长度和洞口尺寸 由于普通粘土砖墙的砖模数为125mm，所以墙段长度和
洞口宽度都宜用该尺寸为递增基数，即墙段长度为（125n10）mm，洞口宽度为（125n+10）mm。这样，符合砖模数的 墙段长度系列为115mm、240mm、365mm、190mm、615mm、 740mm、865mm、990mm、1115mm、1240mm、1365mm、1490mm 等，符合砖模数的洞口宽度系列为135mm、260mm、285mm、 510mm、635mm、760mm、885mm、1010mm等。而我国现行的 枟建筑模数协调统一标准的基本模数为100mm。
第三章 墙体与地下室
３、满足隔声要求 为保证建筑的室内有一个良好的声学环境，墙体必须
具有一定的隔声能力。设计中可通过选用容重大的材料、 加大墙厚、在墙中设空气间层、在墙表面做吸声处理等措 施提高墙体的隔声能力。
４、满足防火要求 在防火方面，应符合防火规范中相应的构件燃烧性能 和耐火极限的规定。当建筑的占地面积或长度较大时，还 应按防火规范要求设置防火墙，划分出消防要求的防火分 区，防止火灾蔓延。
房屋建筑学三章(墙体)
图3-1 外墙纵剖面二、参考答案（一）填空题非承重墙非承重墙115㎜×53㎜空体墙两道水平防潮层一道垂直防潮层1000㎜挑檐宽度＋200㎜钢筋砖过梁钢筋混凝土过梁附图3-1 勒脚与散水节点处构造2.水平防潮层的设置及构造，见附图3-2。
附图3-2 水平防潮层的设置及构造(a)卷材防潮层 (b)防水砂浆防潮层 (c)细石混凝土防潮层 (d)结构防潮层3.面砖、瓷砖贴面，见附图3-3。
附图3-3 面砖、瓷砖贴面(a)瓷砖贴面 (b)面砖贴面4.钢筋砖过梁，见附图3-4。
附图3-4 钢筋砖过梁5.附加圈梁与原圈梁间的搭接关系，见附图3-5。
附图3-6 墙身防潮层的位置(a)地面垫层为密实材料 (b)地面垫层为透水材料 (c)室内地面有高差窗台的构造，见附图3-7。
附图3-7 窗台的构造(a)平砌砖外窗台 (b)侧砌砖外窗台 (c)预制钢筋混凝土窗台、抹灰内窗台(d)不悬挑窗台 (e)抹灰内窗台 (f)采暖地区预制钢筋混凝土内窗台板附图3-8 墙体的保温构造9.构造柱的构造做法，参见附图3-9。
附图3-9 构造柱(a)L型墙处构造柱设置 (b)T型墙处构造柱设置 (c) 构造柱立面构造10.踢脚的构造做法，参见附图3-10。
附图3-10 踢脚的构造做法(a)木踢脚板 (b)石材踢脚板 (c)抹灰面踢脚板 (d)塑料面踢脚板11.散水的构造做法，参见附图3-11。
附图3-11 散水的构造做法(a)混凝土面散水 (b)石材面散水 (c)砌砖面散水12.勒脚的构造做法，参见附图3-12。
附图3-12 勒脚的构造做法(a)抹灰面勒脚 (b)饰面砖勒脚 (c)石材面勒脚附图3-13 纵墙大样图21。

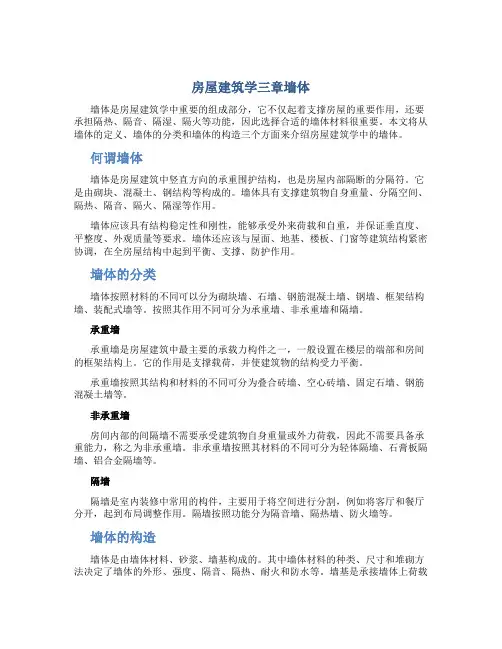

房屋建筑学三章墙体
房屋建筑学三章墙体墙体是房屋建筑学中重要的组成部分，它不仅起着支撑房屋的重要作用，还要承担隔热、隔音、隔湿、隔火等功能，因此选择合适的墙体材料很重要。
本文将从墙体的定义、墙体的分类和墙体的构造三个方面来介绍房屋建筑学中的墙体。
何谓墙体墙体是房屋建筑中竖直方向的承重围护结构，也是房屋内部隔断的分隔符。
它是由砌块、混凝土、钢结构等构成的。
墙体具有支撑建筑物自身重量、分隔空间、隔热、隔音、隔火、隔湿等作用。
墙体应该具有结构稳定性和刚性，能够承受外来荷载和自重，并保证垂直度、平整度、外观质量等要求。
墙体还应该与屋面、地基、楼板、门窗等建筑结构紧密协调，在全房屋结构中起到平衡、支撑、防护作用。
墙体的分类墙体按照材料的不同可以分为砌块墙、石墙、钢筋混凝土墙、钢墙、框架结构墙、装配式墙等。
按照其作用不同可分为承重墙、非承重墙和隔墙。
承重墙承重墙是房屋建筑中最主要的承载力构件之一，一般设置在楼层的端部和房间的框架结构上。
它的作用是支撑载荷，并使建筑物的结构受力平衡。
承重墙按照其结构和材料的不同可分为叠合砖墙、空心砖墙、固定石墙、钢筋混凝土墙等。
非承重墙房间内部的间隔墙不需要承受建筑物自身重量或外力荷载，因此不需要具备承重能力，称之为非承重墙。
非承重墙按照其材料的不同可分为轻体隔墙、石膏板隔墙、铝合金隔墙等。
隔墙隔墙是室内装修中常用的构件，主要用于将空间进行分割，例如将客厅和餐厅分开，起到布局调整作用。
隔墙按照功能分为隔音墙、隔热墙、防火墙等。
墙体的构造墙体是由墙体材料、砂浆、墙基构成的。
其中墙体材料的种类、尺寸和堆砌方法决定了墙体的外形、强度、隔音、隔热、耐火和防水等。
墙基是承接墙体上荷载传递的地基结构，其强度和稳定性也很重要。
砂浆则是将砖块、石块和其他墙体材料粘合在一起的重要材料。
墙体的构造需要考虑到其在房屋中的承受的力和功能等多个方面，墙体的构造一般分为以下几个步骤：1.勘测开挖：包括地基开挖、配筋、回填土等建筑施工操作。
房屋建筑学第三章建筑剖面
THANKS
感谢观看
保证空间的有效利用。
空间感受性
建筑剖面设计应注重空间感受 ，通过合理的空间划分和高度 控制，营造舒适、美观的室内 环境。
结构安全性
建筑剖面设计应遵循结构安全 的原则，确保建筑物的结构安 全和稳定性。
经济性
建筑剖面设计应考虑经济性， 合理控制材料和能源的消耗，
降低建设成本和维护费用。
02
建筑剖面的空间构成
古代建筑剖面实例
古罗马建筑剖面
古罗马建筑以其宏伟的穹顶和拱门而 著名，剖面展示了其结构特点，如混 凝土和石材的混合使用，以及建筑内 部的布局。
中国古代建筑剖面
中国古代建筑以木结构为主，剖面展 示了其斗拱、梁柱等结构特点，以及 室内空间的多层次布局。
现代建筑剖面实例
现代高层建筑剖面
现代高层建筑剖面展示了其结构体系和垂直交通组织，如电梯、楼梯等，以及 高层建筑对城市天际线的影响。
空间绿色利用
在剖面设计中融入绿色元 素，如绿化屋顶、阳台等， 提高空间的生态价值和环 保性能。
03
建筑剖面的功能布局
居住空间布局
卧室布局
卧室应位于安静、私密的位置， 远离公共区域和交通流线，保证
良好的采光和通风。
客厅布局
客厅是家庭成员交流和娱乐的场所， 应位于便于家庭成员互动的位置， 同时考虑采光和视野。
建筑剖面的分类
按剖切方向分类
可分为纵剖面和横剖面，纵剖面 是沿着建筑物长度方向切得的剖 面，横剖面则是沿着宽度方向切 得的剖面。
按剖切范围分类
可分为局部剖面和整体剖面，局 部剖面是仅对建筑物某一部分进 行剖切，整体剖面则是将整个建 筑物进行剖切。
建筑剖面的设计原则
最新房屋建筑学第3章-建筑设计概述课件PPT
房屋建筑学第3章-建筑设计概述
房屋建筑学
第三章 建筑设计概述
3.1 工程建设的基本程序 3.2 设计程序及内容 3.3 建筑设计的依据
房屋建筑学
目的要求： 1、了解工程建设的基本程序 2、了解建筑工程设计的内容、工作程序和阶 段划分； 3、熟悉各阶段所需达到的设计深度和需要提 交的图纸文件； 4、掌握影响设计的几方面因素和需要满足的 设计要求；
房屋建筑学
风向频率玫瑰图
风向频率玫瑰图，简称风玫瑰图，是依据 该地区多年来统计的各个方向吹风的平均日数 的百分数按比例绘制而成，一般用16个罗盘方 位表示。
在民用建筑设计中，结构、水、暖、电等专业设计是在 建筑方案的基础上进行的，建筑方案起着先导性的作用。 建筑专业人员在作建筑设计方案时，不仅需要考虑建筑 功能和建筑艺术，还要考虑结构、设备等专业的相关技 术要求，要熟悉这些专业本身的技术规律，在各专业间 起综合协调作用。
各专业的设计图纸、计算书、说明书及概预算构成一套 完整的建筑工程文件，以此作为建筑工程施工的依据。
房屋建筑学
二、建筑设计的主要依据：
1、使用功能 （1）人体尺度和人体活动所需的空间； （2）家具、设备尺寸，以及使用其所需的空 间尺度。
房屋建筑学
房屋建筑学
房屋建筑学
房屋建筑学
2. 自然条件
（1）气象条件 （2）地形、水文地质及地震烈度
房屋建筑学
（1）气象条件
建设地区的温度、湿度、日照、雨雪、风向、 风速等是建筑设计的重要依据。例如炎热地区 的建筑应考虑隔热、通风、遮阳，建筑处理较 为开敞；寒冷地区应考虑防寒保温，建筑处理 较为封闭；雨量较大的地区要特别注意屋顶形 式、屋面排水方案的选择以及屋面防水构造的 处理；在确定建筑物间距及朝向时，应考虑当 地日照情况及主导风向等因素。
房屋建筑学
第三章 建筑设计概述
3.1 工程建设的基本程序 3.2 设计程序及内容 3.3 建筑设计的依据
房屋建筑学
目的要求： 1、了解工程建设的基本程序 2、了解建筑工程设计的内容、工作程序和阶 段划分； 3、熟悉各阶段所需达到的设计深度和需要提 交的图纸文件； 4、掌握影响设计的几方面因素和需要满足的 设计要求；
房屋建筑学
风向频率玫瑰图
风向频率玫瑰图，简称风玫瑰图，是依据 该地区多年来统计的各个方向吹风的平均日数 的百分数按比例绘制而成，一般用16个罗盘方 位表示。
在民用建筑设计中，结构、水、暖、电等专业设计是在 建筑方案的基础上进行的，建筑方案起着先导性的作用。 建筑专业人员在作建筑设计方案时，不仅需要考虑建筑 功能和建筑艺术，还要考虑结构、设备等专业的相关技 术要求，要熟悉这些专业本身的技术规律，在各专业间 起综合协调作用。
各专业的设计图纸、计算书、说明书及概预算构成一套 完整的建筑工程文件，以此作为建筑工程施工的依据。
房屋建筑学
二、建筑设计的主要依据：
1、使用功能 （1）人体尺度和人体活动所需的空间； （2）家具、设备尺寸，以及使用其所需的空 间尺度。
房屋建筑学
房屋建筑学
房屋建筑学
房屋建筑学
2. 自然条件
（1）气象条件 （2）地形、水文地质及地震烈度
房屋建筑学
（1）气象条件
建设地区的温度、湿度、日照、雨雪、风向、 风速等是建筑设计的重要依据。例如炎热地区 的建筑应考虑隔热、通风、遮阳，建筑处理较 为开敞；寒冷地区应考虑防寒保温，建筑处理 较为封闭；雨量较大的地区要特别注意屋顶形 式、屋面排水方案的选择以及屋面防水构造的 处理；在确定建筑物间距及朝向时，应考虑当 地日照情况及主导风向等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.按构造方式分
{ 实体墙 空体墙 组合墙 4.按施工方法分
{ 块材墙 板筑墙 板材墙
下一页
继续
章主页 课主页
5
退出
二、墙体的设计要求
1. 墙 体 应 具 有 足 够 的 强 度 和 稳 定 性 ， 以 保证建筑坚固耐久。
2. 应 具 有 必 要 的 保 温 、 隔 热 等 方 面 的 性 能。
课主页
16
返回
三、砖墙的厚度
砖墙形式： 构造尺寸：
标志尺寸： 120 180 240
370
砖墙名称： 半 砖
3 4
一 砖
一 砖
墙砖 墙 墙
半 墙
下一页
继续
490
两 砖 墙
章主页 课主页
17
退出
四、墙体的细部构造
(一)、门窗洞口过梁 为了承受门窗洞口上部的各种荷载，并把 它传给门窗两侧的墙体，因此常在门窗洞口上 设置横梁，此横梁称为过梁(GL)。
{ 空斗砖墙
一斗一眠法 二斗一眠法 三斗一眠法
无眠空斗法 2.砌筑要求
砖缝必须横平竖直，错缝搭接，避免通缝，
同时砂浆应饱满，厚薄均匀。
下一页
继续
章主页 课主页
14
退出
全顺法 一顺一顶法
上一页
两平一侧法
继续
每皮顶顺相间法
章主页
课主页
15
返回
一斗一眠法 三斗一眠法
上一页
两斗一眠法
继续
无眠空斗法
章主页
圈梁有钢筋砖圈梁和钢筋混凝土圈梁两种。 钢筋混凝土圈梁一般与墙同厚，常见的高度为 180、240mm。混凝土常采用C15、C20。
下一页
继续
章主页 课主页
40
退出
圈梁构造
上一页
继续
章主页 课主页
41
退出
圈梁的设置要求：
过梁的形式
砖拱过梁 钢筋砖过梁 钢筋混凝土过梁
下一页
继续
章主页 课主页
18
退出
上一页
继续
章主页 课主页
19
返回
上一页
继续
章主页 课主页
20
退出
下一页
跨度L最大可达1.2m
继续
章主页 课主页
21
退出
某施工现场
某教学楼
22
上一页
继续
章主页 课主页
23
退出
钢筋砖过梁
下一页
继续
章主页 课主页
细骨料、胶结材料、水
砂浆的种类 水泥、石灰、混合；砌筑、抹灰 章主页
砂浆的强度等级 M15 M10 M7.5 M5 M2.5 M1 M0.4 课主页 12 退出
普通粘土砖
下一页
继续
空心砌块
章主页
课主页
13
退出
二、砖墙的组砌
1.砌筑形式 全顺法
{ 实砌砖墙
两平一侧法 一顺一顶法 三顺一顶法
每皮顶顺相间法
34
返回
2.垂直防潮 当室内地坪出现高差或室内地坪低于室外地 面时，不仅要按地坪高差的不同在墙身内设置两 道水平防潮层，而且还要对有高差部分的垂直墙 面采取垂直防潮措施。
下一页 继续
章主页
课主页
35
退出
(五)、外墙周围的排水处理
①散水
为保护墙基不受雨水的侵蚀，常在外墙四周 将地面做成向外倾斜的坡面，以便将雨水排至远 处，这一坡面称为散水或护坡。
防水砂浆防潮层 在1:2.5或1:2的水泥砂浆中，加入水泥用量的 3～5%的防水剂，制成防水砂浆，其厚度为20～ 25mm。 配筋细石混凝土带防潮层 采用配筋的细石混凝土带，带内配以Φ6或 Φ8的 课主页
32
退出
上一页
继续
章主页 课主页
33
退出
上一页
继续
章主页 课主页
章主页 课主页
7
退出
8
9
10
局部框架承重体系
下一页
继续
章主页 课主页
11
退出
§6-2 砖墙 下一页
一、砖墙的材料
1.砖 砖的类型 依材料、生产形式分 砖的强度等级 Mu30 Mu25 Mu20 Mu15 Mu10 Mu7.5 继 续 砖的规格 240 × 115 × 53 mm
2.砂浆 砂浆的组成
24
退出
钢筋混凝土过梁
上一页
继续
章主页 课主页
25
退出
(二)、窗台 为避免雨水聚积窗下并侵入墙身且沿窗下 槛向室内渗透，故常在窗下室外一侧设置泻水 构件，即窗台。
不悬挑窗台 平砌砖悬挑窗台 侧砌砖悬挑窗台 钢筋混凝土窗台 注 意 窗框下槛与窗台交接处的防水处理。
下一页
继续
章主页 课主页
26
下一页
继续 作业
章主页
课主页
36
退出
(五)、外墙周围的排水处理
①明沟
明沟可用砖砌、石砌、混凝土现浇，沟底应 做纵坡，坡度为0.5%～1%，坡向窨井。沟中心 应正对屋檐滴水位置，外墙与明沟之间应做散水。
下一页
继续 作业
章主页
课主页
37
退出
散水明沟
下一页
继续 作业
章主页 课主页
38
退出
(六)、墙身加固 1.增加壁柱和门垛
下一页
壁柱突出墙面的尺寸一般有：120 × 370、
240×370、240×490mm等。
继续
门垛常见尺寸有：120、240mm等。
章主页
课主页
39
退出
2.设置圈梁 圈梁又称为腰箍，是沿建筑物外墙四周及部 分内墙设置的连续而闭合的梁。
圈梁配合楼板的作用，可提高建筑物的空间 刚度及整体性，增强墙体的稳定性，减少由于地 基不均匀沉降而引起的墙身开裂。
章主页
课主页
28
退出
石砌勒脚
下一页
继续
章主页 课主页
29
退出
抹灰勒脚
下一页
继续
章主页 课主页
30
退出
上一页
继续
章主页 课主页
31
退出
(四)、墙身防潮 1.水平防潮 油毡防潮层 在一定位置铺一层10～15mm厚的砂浆找平层， 并干铺比墙身宽10～20mm的油毡一层，油毡间的 搭接长度不小于70mm.
上一页
第三章 墙身构造
继续
课主页
1
退出
§6-1 墙体的类型及设计要求
一、墙体的分类
1.按所在部位分
{外墙 内墙
{纵墙 横墙
外纵墙、内纵墙、外横墙（山墙）、内横墙
2.按受力性质分
{承重墙 非承重墙
下一页
继续
章主页 课主页
2
退出
墙体各部分名称
下一页
继续
章主页 课主页
3
退出
下一页
继续
章主页 课主页
1、纵向外墙2、纵向内墙3、横向内墙4、横向外墙5、隔 4 退出
退出
上一页
继续
章主页 课主页
27
退出
(三)、勒脚 勒脚是外墙接近室外地面处的表面部分。 其高度一般为室内地坪与室外地面的高差部分， 常取500mm。
石砌勒脚 抹灰勒脚
下一页 继续
抹灰勒脚常见的破坏原因及解决措施：
{ 施工不当 墙体受潮 散水坍陷
加强施工管理，搞 好施工质量，且在构造 上采取必要的措施。
3.应满足防火要求，设置防火墙。 4.应满足隔声要求，避免室外或相邻房 间的噪声影响。
5.应减轻自重，降低荷载及造价。 6.应满足防潮、防水的要求。 7.要适应建筑工业化的要求。
下一页
继续
章主页 课主页
6
退出
三、墙体的承重方案
➢ 横墙承重 ➢ 纵墙承重 ➢ 纵横墙混和承重 ➢ 部分框架结构
上一页
继续
