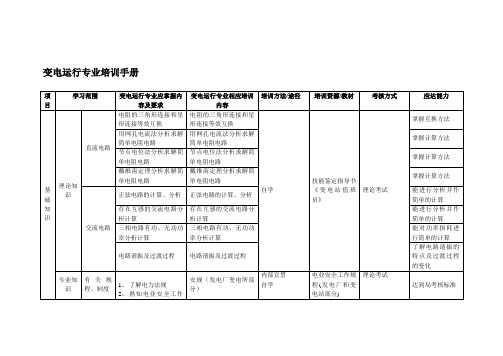

变电运行专业培训手册

变电运行应知应会手册本手册旨在为变电站运行人员提供必要的知识和技能，以保障变电站的安全性、稳定性和可靠性。

以下是变电站运行应知应会的内容。

一、电气基础知识1.1 电网结构电网是由输电线路和变电站组成的系统。

电网形成一个庞大的电力资源互换网络，如同血管一般把能源从生产中心输送到各个城市和地区。

1.2 电力系统分类按电压等级划分： - 超高压电力系统 - 高压电力系统 - 中压电力系统 - 低压电力系统按电能类型划分： - 交流电系统 - 直流电系统1.3 电力设备主要指输电、变电、配电等电力设备，包括电缆、变压器、断路器、隔离开关等。

1.4 电气安全在电力系统中，电气安全是保障人员和设备安全稳定运行的关键因素。

包括以下方面： - 接地保护 - 绝缘检测 - 防雷措施 - 防火措施二、变电站管理2.1 变电站组成变电站包括主变电室、配电室、辅助系统和物料仓库等，主要组成部分如下：- 变电变压器 - 先导设备 - 开关设备 - 保护设备 - 监控设备2.2 变电运行管理变电站为了保证其正常运行，需要采取以下管理措施： - 变电站巡视制度 - 变电站检修制度 - 变电站安全用电制度 - 变电站设备运行管理制度2.3 变电站应急预案变电站应急预案是在发生各种紧急情况时，及时制定的应急措施，主要包括以下方面： - 火警应急预案 - 感电事故应急预案 - 电气故障事故应急预案 - 自然灾害事故应急预案三、运行操作技能3.1 运行值班值班人员需要掌握以下技能： - 熟悉变电站设备和工艺流程 - 熟悉对应的检修和应急预案 - 能够熟练操作相关设备和工具3.2 电气检修在变电站运行过程中，需要进行定期的检修，主要包括以下方面： - 变电设备的接地保护检测 - 开关柜的维护、检测和更换 - 保护和监测设备的校验和调试3.3 电气故障排除在变电站运行过程中，可能会出现各种不同的故障，需要运行人员能够快速准确地进行故障排除。

尊敬的变电运维新员工们：欢迎你们加入变电运维这个充满挑战与机遇的行业！为了帮助你们快速适应新的工作环境，提升专业技能，我们精心设计了这份培训资料。

请仔细阅读，并期待你们在未来的工作中取得优异成绩。

一、变电运维基础知识变电运维工作是电力系统运行管理的重要组成部分，它包括对变电站设备进行日常巡视、维护、检修以及事故处理等。

作为新员工，你们需要了解变电站的构成、电力设备的原理及操作规程，熟悉各种电力设备的性能和技术参数。

二、电力设备巡视与维护电力设备巡视是变电运维的基础工作，它要求你们具备一定的设备诊断能力和处理突发问题的能力。

在维护方面，你们需要掌握设备定期维护的周期和维护内容，确保设备始终处于良好的运行状态。

三、电力设备检修与故障处理电力设备检修是保障电力系统安全稳定运行的关键环节。

你们需要了解检修流程，掌握检修技术，能够独立或协作完成设备的检修工作。

同时，在面对设备故障时，要能够快速判断故障原因，并采取有效的处理措施。

四、电力安全与应急处理电力安全是变电运维工作的重中之重。

你们需要熟悉电力安全工作规程，了解电力事故的预防措施，以及如何在事故发生时进行应急处理，确保人身安全和设备安全。

五、电力自动化与智能运维随着科技的发展，电力自动化和智能运维已经成为变电运维领域的新趋势。

你们需要了解自动化系统的构成和工作原理，掌握智能运维的技术和方法，以便在未来的工作中能够更好地应用这些新技术。

六、团队协作与沟通技巧变电运维工作往往需要团队协作完成，因此，你们需要学会与同事有效沟通，理解团队成员的角色和职责，共同推动工作的顺利进行。

七、持续学习与职业发展电力行业日新月异，你们需要保持持续学习的态度，不断更新自己的知识体系，提升专业技能。

同时，要制定清晰的职业发展目标，通过不断学习和实践，逐步实现个人职业发展。

八、案例分析与实战演练通过分析实际案例和参与实战演练，你们可以更好地理解理论知识在实践中的应用，提高解决实际问题的能力。

变电运行应知应会手册介绍变电运行应知应会手册旨在为变电站运行和管理提供必要的指导。

任何变电站工作人员都应该熟悉手册中的内容，并且在相关工作中遵循相关规定和标准。

本手册包括变电站操作的基本流程、安全注意事项、故障排除和日常维护等方面的内容。

基本流程开关操作对于开关的操作，需要注意以下几点：1.确保当前开关处于合适的状态，然后进行关闭或开启操作。

2.在操作前先进行周围环境的检查，以确保无人员、物品等危险情况。

3.操作完成后，应及时检查开关的状态。

变压器操作对于变压器的操作，需要注意以下几点：1.操作前要检查变压器周围区域，确保元件安全，无可燃物质。

2.操作时要严格按照程序，操作前先检查仪表状态，然后依次操作。

3.操作完成后进行检查，确保变压器安全。

安全注意事项高压安全在进行高压操作时，必须严格遵守相关标准，切勿操作失误，以防误伤人或造成设备损坏。

防止火灾必须认真掌握防火知识，对明火、高温设备等要格外关注，严禁在变电站内吸烟，禁止携带易燃物进入变电站。

跨越架安全搭设跨越架一定要符合标准，对于老化部件和损坏的地方要及时维修或更换。

故障排除断路器故障排除断路器出现故障时，应首先查明故障点，然后针对性进行维修或更换部件。

变压器故障排除变压器出现故障时，应及时对故障进行处理，同时要注意切勿耽误故障的排除。

日常维护周期性维护对于变电站设备，应定期进行检修和维护，以保证设备的正常运行。

清洁维护在日常工作中，要注意对设备进行清洁，特别是对于电器设备，应及时除去尘土。

本手册介绍了变电运行应知应会的基本内容，涉及开关操作、变压器操作、安全注意事项、故障排除和日常维护等方面的内容。

为了确保变电站的正常运行和管理，工作人员必须认真学习并严格遵守本手册中的规定和标准。

变电运行专业培训--主变*1.变压器长时间在极限温度下运行有何危害?答：油浸变压器多为A级绝缘，其耐热最高温度答应105℃，变压器运行中绕组温度要比上层油的平均温度高出10－15℃，就是当运行中上层油温达85－95℃时实际上绕组已达105℃左右，假如长时间运行在这个极限温度上，绕组绝缘严重老化，并加速绝缘油的老化影响使用寿命。

2．变压器在检修后重新送电前的预备工作有哪些？答：(1)收回并终结有关工作票，拆除或拉开有关接地线或接地刀，拆除遮栏及标示牌，并做好设备修试等各项记录。

(2)具体检查一次设备及二次回路，保护压板符合运行要求。

(3)强油循环变压器投运前，启动全部冷却器运行一段时间，使残留空气逸出。

3．变压器运行中过负荷有哪几种？出现过负荷时会产生什么现象？答：一种是正常过负荷：即在运行方式不变的情况下，负荷超过变压器的额定容量运行。

另一种是事故过负荷：即是变压器在运行中由于在系统中发生故障或变电站内部故障而致使变压器忽然超载运行。

过负荷时，变压器会发出沉重的“嗡嗡”声，变压器油温会上升，变压器发出过负荷信号。

4．强油循环风冷变压器在冷却装置全停情况下，对变压器运行有何规定？答：强油循环风冷式变压器在运行中，冷却装置全部停止工作时，答应在额定负荷下运行20分钟，20分钟后，如上层油温未达到75℃，可以达到75℃，但切除全部冷却装置后的最长运行时间，在任何情况下不得超过1小时。

5．变压器倒闸操作有哪些技术规定？答：变压器倒闸操作的技术规定：停电时应先拉开低压侧、中压侧断路器，最后拉开高压侧断路器。

送电时的操作顺序与此相反。

110千伏及以上变压器在停、送电操作前必须将中性点接地刀闸合上后才能操作。

*6.为什么110千伏及以上变压器在停、送电操作前必须将中性点接地？答：我国的110千伏及以上的电网一般采用中性点直接接地系统。

在运行中为了满足继电保护灵敏度配合的要求，有些变压器的中性点不接地运行。

但因为断路器的非同期操作引起的过电压会危及这些变压器的绝缘，所以要求在拉、合110千伏及以上变压器时，应将中性点直接接地。

变电运行仿真培训与考核大纲Ⅰ岗前培训与考核大纲1 培训对象及目标1.1 培训对象培训对象是新上岗或转岗的变电运行值班员，要求具有本专业或相关专业中专及以上文化程度(或具有同等学力)。

1.2 培训目标培训目标是通过变电运行仿真培训，使学员掌握变电运行岗位所需的相关规章制度；掌握常规工作和设备巡视的主要内容；掌握倒闸操作的原则和过程；能够处理简单异常和事故。

重点培养其独立完成常规工作、设备巡视和常见倒闸操作的能力，以及综合运用专业知识分析和处理运行中一般性异常和事故的能力。

2 培训内容及要求2.1 仿真系统及设备2.1.1 培训要求(1)掌握仿真变电所电气设备的基本结构、工作原理、作用及运行参数；(2)掌握仿真变电所各电气系统的组成、接线方式及运行方式；(3)掌握仿真变电所继电保护、自动装置的工作原理及运行方式；(4)掌握仿真变电所继电保护、自动装置的配置原则；(5)掌握仿真变电所盘面上各开关、仪表、信号、连接片的作用及操作方法；(6)掌握仿真变电所五防开票系统的使用；(7)掌握仿真变电所综合自动化系统的基本组成、工作原理及运行方法；(8)掌握变电所仿真机的基本组成、工作原理、操作方法及注意事项；(9)掌握电力系统通信设备的使用方法。

2.1.2 培训内容(1)熟悉仿真变电所一次系统及设备。

1)仿真变电所涉及的电力系统基本构成；2)变电所一次系统；3)所用电交流系统；4)所用电直流系统；5)变压器、断路器、隔离开关、互感器、电抗器、电容器、母线等主要电气设备；6)无功补偿装置；7)防雷设备与接地装置。

(2)熟悉仿真变电所二次系统及设备1)主变压器保护；2)母线保护；3)断路器保护；4)电抗器保护；5)电容器保护；6)线路保护；7)无功补偿装置保护；8)同期装置；9)重合闸装置；lO)安稳装置(包括低频减负荷装置)；11)五防系统；12)综合自动化系统；13)电力系统通信装置。

(3)熟悉仿真机设备及操作。

35KV变电站设备操作与培训手册一、设备操作流程1. 启动设备在启动35KV变电站设备前，要确保设备处于停止状态，然后按照操作规程逐步启动设备。

以变压器为例，启动流程如下：（1）检查变压器及其附属设备是否完好，接线是否正确；（2）检查油位是否正常，油质是否符合要求；（3）启动冷却器，确保变压器温度正常；（4）合上变压器高压侧隔离开关；（5）逐渐升高电压，注意观察电压表的变化；（6）确认电压稳定后，合上变压器低压侧隔离开关。

2. 运行监控在设备运行过程中，要密切观察设备的工作状态，以确保运行正常。

以断路器为例，运行监控要点如下：（1）观察断路器合闸、分闸是否正常；（2）检查电流、电压、功率等参数是否在额定范围内；（3）注意断路器操作机构是否灵活，有无异常声音；（4）观察断路器周围是否有异常情况，如火花、发热等。

3. 设备停机当设备需要停机时，应按照操作规程逐步进行。

以断路器为例，停机流程如下：（1）先分闸断路器，确保负荷切断；（2）合上断路器操作机构上的隔离开关；（3）关闭电源，确保设备安全。

二、培训要点1. 操作技能培训操作技能培训是提高员工操作水平的关键。

培训内容应包括设备操作规程、设备运行原理、设备维护保养等方面。

通过实际操作，使员工熟练掌握设备操作方法。

案例：对新入职的操作人员进行为期一周的设备操作培训，包括理论学习和实践操作。

培训结束后，进行操作考核，确保每位员工都能熟练掌握设备操作方法。

2. 安全意识培训安全意识培训是保障员工人身安全和设备正常运行的重要环节。

培训内容应包括安全操作规程、事故应急预案、安全防护知识等。

案例：定期组织员工参加安全意识培训，通过观看事故案例视频、讲解安全知识等方式，提高员工的安全意识。

3. 设备维护保养培训设备维护保养培训是确保设备寿命和运行效率的关键。

培训内容应包括设备保养规程、设备故障排查、设备维修方法等。

案例：设立设备维护保养培训课程，定期对员工进行培训，使员工掌握设备维护保养知识，提高设备运行效率。
