•直流系统基本概念与原理•直流系统设备介绍与选型•直流系统设计与施工规范•直流系统运行维护与故障排除目•直流系统安全与防护措施•总结回顾与拓展学习资源推荐录01直流系统基本概念与原理直流电定义及特点组成单电源直流系统多电源直流系统030201直流系统组成与结构工作原理及运行方式工作原理01连续运行02间歇运行03电力行业通信行业交通运输其他领域如航空航天、军事装备和工业生产等。
高效率高可靠性智能化管理02直流系统设备介绍与选型蓄电池储存电能，在断电或负载突变时提供备用电源。
直流电源提供稳定的直流电压和电流，用于驱动负载或充电电池。
充电器将交流电转换为直流电，为电池提供恒流或恒压充电。
直流配电柜分配和管理直流电源，提供过流、过压、欠压等保护功能。
监控系统实时监测直流系统状态，包括电压、电流、温度等参数，实现远程管理和故障预警。
主要设备功能及性能参数设备选型依据和建议根据负载类型、功率和电压等级选择合适的直流电源和充电器。
根据应用需求和电池特性选择合适的蓄电池类型和容量。
选择具有高可靠性、稳定性和安全性的设备和材料，如防火、防雷击等。
选择易于维护、操作和升级的设备，降低后期维护成本。
负载需求电池类型系统可靠性可维护性典型案例分析案例一某数据中心直流系统设计方案，包括设备选型、系统架构、可靠性分析等方面。
案例二某通信基站直流系统故障分析与处理，包括故障原因、处理过程和预防措施等方面。
案例三某工业自动化设备直流电源选型与应用，包括负载特性、电源选型和实际应用效果等方面。
03直流系统设计与施工规范设计原则和方法论述设计方法设计原则根据负载需求、电源条件、环境条件等因素，进行综合分析，选择合适的直流系统拓扑结构、设备参数、控制策略等。
设计流程验收标准依据国家和行业标准，对直流系统的电气性能、安全性能、环境适应性等方面进行全面检测，确保系统正常运行。
施工规范遵循国家相关电气施工规范，保证施工质量，确保人身和设备安全。

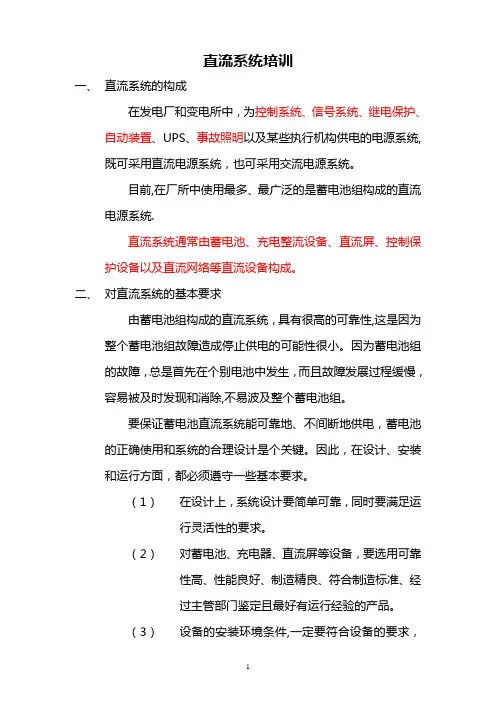

直流系统培训一、直流系统的构成在发电厂和变电所中，为控制系统、信号系统、继电保护、自动装置、UPS、事故照明以及某些执行机构供电的电源系统,既可采用直流电源系统，也可采用交流电源系统。
目前,在厂所中使用最多、最广泛的是蓄电池组构成的直流电源系统.直流系统通常由蓄电池、充电整流设备、直流屏、控制保护设备以及直流网络等直流设备构成。
二、对直流系统的基本要求由蓄电池组构成的直流系统，具有很高的可靠性,这是因为整个蓄电池组故障造成停止供电的可能性很小。
因为蓄电池组的故障，总是首先在个别电池中发生，而且故障发展过程缓慢，容易被及时发现和消除,不易波及整个蓄电池组。
要保证蓄电池直流系统能可靠地、不间断地供电，蓄电池的正确使用和系统的合理设计是个关键。
因此，在设计、安装和运行方面，都必须遵守一些基本要求。
（1）在设计上，系统设计要简单可靠，同时要满足运行灵活性的要求。
（2）对蓄电池、充电器、直流屏等设备，要选用可靠性高、性能良好、制造精良、符合制造标准、经过主管部门鉴定且最好有运行经验的产品。
（3）设备的安装环境条件,一定要符合设备的要求，特别是蓄电池的环境条件是否符合安全运行的要求尤为重要。
（4）对新蓄电池,要严格按现行规范和蓄电池的技术要求进行安装及充放电工作。
（5）运行中的蓄电池组,要按规程定期检查、正确充放电，及时消除一切不正常现象，认真进行维护.三、直流系统接线(1)直流系统额定电压：220V和110V,当采用弱电控制信号时，一般采用48V。
(2）直流系统电源配置：直流系统中的主要电源是蓄电池组，其次是充电和浮充电设备。
合理地配置蓄电池及充电浮充电设备有利于提高直流系统供电可靠性。
变电站蓄电池正常情况下以浮充电方式运行，直流负荷实际上由浮充电设备供电,蓄电池处于浮充电状态。
（3）直流系统基本接线方式要求：安全可靠、接线简单、供电范围明确、操作方便.基本接线方式有：单母线、单母线分段和双母线三种。
单母线接线方式:接线简单、清晰，但可靠性与灵活性较差。
直流系统培训(共33张PPT)精选xx年xx月xx日目录•直流系统基本概念与原理•直流设备参数及选型•直流系统设计与安装•直流系统运行维护与故障排除•直流系统性能评价与优化建议•实验操作演示环节01直流系统基本概念与原理直流系统定义及作用直流系统定义直流系统是由直流电源、负载和连接导线组成的闭合回路，用于为各种直流负载提供稳定可靠的直流电能。
直流系统作用在电力系统中，直流系统主要作为控制、保护、信号、照明等设备的电源，同时也可作为事故照明和应急电源使用。
包括蓄电池组、充电装置和直流配电屏等，为负载提供稳定的直流电能。
直流电源负载连接导线包括各种控制、保护、信号、照明等设备，消耗直流电能。
用于连接电源、负载和各个设备，构成完整的直流回路。
030201直流系统组成结构直流系统通过充电装置将交流电转换为直流电，并储存于蓄电池组中。
当负载需要电能时，蓄电池组通过连接导线向负载供电。
同时，充电装置不断为蓄电池组补充电能，确保系统稳定运行。
运行方式直流系统通常采用浮充运行方式，即蓄电池组在充电装置的浮充电压下保持充电状态。
当负载突然增加或交流电源失电时，蓄电池组能够迅速提供足够的电能，确保负载正常工作。
同时，充电装置会根据蓄电池组的电压和电流变化自动调整充电参数，保证蓄电池组的安全和稳定运行。
工作原理工作原理与运行方式VS02直流设备参数及选型主要设备参数介绍直流电源包括电压等级、额定电流、纹波系数等关键参数，直接影响直流系统的稳定性和可靠性。
直流变换器将直流电源转换为适合负载的电压和电流，具有高效率、低噪音等特点，参数包括输入输出电压范围、额定功率等。
蓄电池用于直流系统备用电源，主要参数包括电压、容量、内阻等，影响系统的后备时间和安全性。
根据负载需求选择合适的直流电源，确保电压稳定且满足负载电流需求。
根据应用场景选择适当的直流变换器，考虑输入输出电压范围、功率等级和效率等因素。
根据系统后备时间要求选择合适的蓄电池类型和容量，确保在市电中断时系统能正常运行。
