钢筋项目施工节点详图及其做法说明

钢筋工程施工质量标准化图册，图文详解！展开全文板筋安装成形效果说明：所有钢筋制作及安装必须满足施工规范图纸、选用平法图集、钢筋排布图集的要求。

第一节墙、柱钢筋要求：1、墙柱水平筋端头绑扎牢固。

2、剪力墙竖向钢筋顶部弯折水平段≥12d，并保证锚固长度（从板底算起）。

3、端部有暗柱时剪力墙水平钢筋端部弯折水平段直钩为15d，一字柱时为10d；当水平筋为一级钢时加设3d长的180度弯钩，当为普通剪力墙时，水平筋置于竖向筋外侧（与暗柱箍筋在同一层面，伸至暗柱最外侧纵筋内侧直钩“扎进”暗柱内）；当为地下室挡土墙及人防墙时水平筋置于竖向筋内侧。

4、框架节点核心区内均必须设置加密箍筋。

抗震设防要求的，必须按施工图设计文件中的要求配置复合箍筋，不得随意减少。

梁柱节点核心区箍筋挡土剪力墙钢筋及垫块墙筋收头要求第二节梁钢筋安装1、梁上部纵向钢筋的最小净距（即钢筋外边缘之间的最小距离），不应小于30mm和1.5d；各排钢筋之间及底筋的净距及梁底部纵筋间距不应小于25mm和d。

2、吊筋弯起段应伸至梁上纵筋处，并且加水平段20d，弯起角度当主梁高≤800mm为45度，＞800mm时为60度。

3、主次梁相交处设置加密箍筋时，应在主梁上次梁两侧分别设置，每侧不少于3个（按设计要求），核心区箍筋不得漏设。

4、当梁的腹板高度hw≥450mm时，在梁的两个侧面沿梁高度范围内配置侧面纵向构造钢筋。

吊筋和侧面构造钢筋梁上部纵向钢筋主次梁交接处加密箍筋第三节板钢筋安装1、为了保证楼面钢筋排布均匀，间距符合设计尺寸，在板底钢筋绑扎前，模板上进行划线控制。

2、钢筋马凳设置于两层板筋之间，脚部不得直接搁置在模板上，防止露筋后锈蚀影响结构质量。

安装时可先行固定在下层板筋之上，以免安装不到位,有条件最好采用塑料或砼成品垫块。

3、钢筋绑扎应确保控制钢筋不位移。

板筋安装成形效果弹线控制双向钢筋不得漏绑第四节钢筋加工制作定型化加工弯钩尺寸要求定型模具第五节钢筋焊接焊接接头：1、电渣焊钢筋轴心位移不超过0.1d, ≤2mm；气压焊轴心位移不超过0.2d, ≤ 4mm；墩粗最小直径不小于1.4d,墩长不小于1.2d;焊接钢筋直径差不宜大于7mm(两级别)。

16G101图集中常见钢筋节点做法钢筋节点在建筑工程中是非常重要的一个组成部分。

它们连接了不同的钢筋，不仅提高了整个结构的稳定性，而且也决定了建筑的外观美观程度。

在16G101图集中，常见的钢筋节点做法有许多种，本篇文章将详细介绍其中一些常见的做法。

一、梁柱节点又称为悬挑节点，主要应用于框架结构的建筑中。

其基本特点是从柱子上悬挑出一根梁，将钢筋固定于梁上，连接两根悬挑出来的板条。

而这样做的目的是增加整个构造的强度。

同时，这种节点设计的一个重要标志是斜撑。

这个设计有助于增加钢材的耐久性，减少对构造的负担，防止现有构造的震荡。

二、板-柱节点板-柱节点顾名思义，其主要功能就是将板条和柱子紧密地连接在一起。

这种节点主要用于楼板和柱子的固定，这种设计有许多好处，例如防止震荡，提升楼体的强度等等。

需要注意的是，这种节点还需要用钢丝缠绕固定，以确保连接牢固。

三、柱-梁节点柱-梁节点就是将柱子和梁靠近的地方进行连接。

这种设计被普遍应用于框架结构楼房。

柱子在这里充当了支撑梁的作用，保持整个绑定的牢固。

这种设计的好处是能增加楼房的承载能力，使整个楼房更加稳定安全。

四、斜撑节点斜撑节点主要被用于铁路桥梁和道路地堤上。

斜撑的目的是固定支撑柱，使之更加牢固。

一般来说，这种结构的设计还要考虑到斜撑的位置、长度等等。

这种节点的好处是能够增加桥梁的承载能力，使整个桥梁更加稳定，防止受到风和压力的影响。

五、板-薄壳节点板-薄壳节点是一种比较常见的设计，主要应用于楼梯阶级、水泥浇铸和钢筋标准化。

这种设计的做法也很简单。

首先，将钢筋焊接起来，使其成为一个整体。

然后在钢筋中加入混泥土或水泥。

最后在钢筋周围施加稀释剂或其他防腐剂。

这样做的好处是，能够在有限的空间内使钢筋稳定地固定，增加了钢筋的强度，达到了更好的支撑作用。

六、板-板节点板-板节点可以说是最简单的一种钢筋节点了。

这种节点设计的主要目的是连接不同的板子，增强结构的稳定性。

和板-柱及板-梁节点相似，需要用钢筋连接不同的板条，使之成为一个整体，并且用防腐剂进行保护。

钢筋混凝⼟构件详图绘制说明钢筋混凝⼟构件详图绘制说明4.4.7钢筋混凝⼟构件详图1现浇构件（现浇梁、板、柱及墙等详图）应绘出：1）纵剖⾯、长度、标⾼及钢筋，梁和板的⽀座（可利⽤标准图中的纵剖⾯图）：现浇预应⼒混凝⼟构件尚应绘出预应⼒筋定位图，并提出锚固及张拉要求；2）横剖⾯、定位尺⼨、断⾯尺⼨、配筋（可利⽤标准图中的横剖⾯图）；3）必要时绘制墙体⽴⾯图；4）若钢筋较复杂不易表⽰清楚时，易将钢筋分离绘出；5）对构件受⼒有影响的预留洞、预埋件，应注明其位置、尺⼨、标⾼、洞边配筋及预埋件编号等；6）曲梁或平⾯折线梁易绘制放⼤平⾯图，必要时可绘展开详图；7）⼀般的现浇结构的梁、柱、墙可采⽤“平⾯整体表⽰法”绘制，标注⽂字较密时，纵、横向梁宜分两幅平⾯绘制；8）除总说明已叙述外需特别说明的附加内容，尤其是与所选⽤标准图不同的要求（如钢筋锚固要求、构造要求等）；9）对建筑⾮结构构件及建筑附属机电设备与结构主体的连接，应绘制连接或锚固详图；注：⾮结构构件⾃⾝的抗震设计，由相关专业⼈员分别负责进⾏。

【补充说明】⼀般现浇结构可采⽤国家标准图集03G101-1的⽅法绘制梁、柱、墙的配筋图，当采⽤平法不能清楚表达构件的配筋时应绘制详图。

复杂的构件宜将模板和配筋图分别绘制，简单的对称构架可⼀半绘制模板图，另⼀半绘制配筋图，并标准对称的符号。

特殊复杂的构件宜绘制纵横剖⾯详图。

1.纵剖⾯中标注⽀座与轴线定位尺⼨、⽀座宽度、构件长度、纵筋形状和尺⼨、箍筋加密范围、附加横向钢筋（附加箍筋和附加吊筋）、钢筋间距、钢筋编号、构件标⾼等。

预应⼒构件应绘制预应⼒钢筋的定位尺⼨、锚固端的做法及施⼯要求等，配筋复杂的构件可将⾮预应⼒钢筋单独绘制。

2.横剖⾯标注断⾯尺⼨、纵向钢筋的数量和规格、箍筋的形状和尺⼨、纵向构造钢筋和拉筋的数量和规格、钢筋的编号。

3.剪⼒墙连梁、错洞墙等绘制⽴⾯图，纵向钢筋锚固长度、箍筋布置，连梁斜向交叉暗撑、交叉钢筋，洞⼝位置、尺⼨、补强钢筋。

钢筋工程施工工艺目录一、编制依据 (1)二、适用范围 (1)三、施工要求 (1)四、做法详图 (3)1.箍筋制作图 (4)2.箍筋绑扎图 (5)3.柱钢筋安装图 (6)4.柱与梁钢筋安装图 (9)5.剪力墙构造详图 (10)6.剪力墙钢筋绑扎图 (11)7.梁节点钢筋安装图 (12)8.梁节点钢筋安装图 (13)9.主次梁节点钢筋安装图 (14)10.板钢筋安装图 (15)11.楼梯构造图 (17)12.梯板钢筋安装图 (18)五、工艺流程和操作要点 (19)1.施工工艺流程 (19)2.操作要点 (19)3.常见质量问题和原因分析 (21)一、编制依据1.《建筑工程施工质量验收统一标准》GB50300-20132.《混凝土结构工程施工质量验收规范》GB50204-20153.《建筑物抗震构造详图》20G329-14.《国家建筑标准设计图集》16G101-1～3二、适用范围混凝土结构工程墙、柱、梁、板、楼梯等钢筋制作、安装、固定。

三、施工要求1.钢筋品种、规格、连接形式、锚固及搭接长度等必须满足设计和规范要求。

2.墙柱、梁板及其他钢筋构造必须按16G101相关图集的要求进行制作、绑扎。

3.钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒或片状老锈。

4.钢筋弯折的弯弧内直径应符合下列规定：1）光圆钢筋，不应小于钢筋直径的2.5倍；2）335MPa级、400MPa级带肋钢筋，不应小于钢筋直径的4倍；3）500MPa级带肋钢筋，当直径为28mm以下时不应小于钢筋直径的6倍；4）当直径为28mm及以上时不应小于钢筋直径的7倍；5）箍筋弯折处尚不应小于纵向受力钢筋直径。

4.箍筋、拉筋的末端应按设计要求作弯钩，并应符合下列规定：1）对一般结构构件，箍筋弯钩的弯折角度不应小于90°，弯折后平直段长度不应小于箍筋直径的5倍；对有抗震设防要求或设计有专门要求的结构构件，箍筋弯钩的弯折角度不应小于135°，弯折后平直段长度不应小于箍筋直径的10倍和75mm两者之中的较大值；2）圆形箍筋的搭接长度不应小于其受拉锚固长度，且两末端均应作不小于135°的弯钩，弯折后平直段长度对一般结构构件不应小于箍筋直径的5倍，对有抗震设防要求的结构构件不应小于箍筋直径的10倍和75mm的较大值；3）拉筋用作梁、柱复合箍筋中单肢箍筋或梁腰筋间拉结筋时，两端弯钩的弯折角度均不应小于135°，弯折后平直段长度不应小于箍筋直径的10倍和75mm两者之中的较大值。

纵向受拉钢筋在各种抗震等级下的最小锚固长度应符合设计要求，并且应符合《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）第34页中纵向受拉钢筋的最小锚固长度的要求。

当设 计与施工图集要求不同时，应与设计协商，办理相应变更手续确定取值大小。

上图为剪力墙结构几种常见的锚固方式，均考虑一、二级抗震。

钢筋具体锚固形式可按照《混凝土结构施工图平面整体表示方法制图规则和构造详图》（03G101-1）的要求施工。

剪力墙端部水平钢筋应伸至对边且有15d直拐，施工中注意控制水平钢筋应伸至对边竖筋内侧，转角墙外侧水平筋应连续通过转弯。

剪力墙端部水平钢筋应伸至对边且有15d直拐，施工中注意控制水平钢筋应伸至对边竖筋内侧，转角墙外侧水平筋应连续通过转弯。

基础反梁柱子插筋要在梁内至少设两道箍筋，以对插筋起到定位作用。

转角墙端部水平钢筋锚固框架柱钢筋安装构造要求节点详图节点详图做法说明做法说明中铁五局建筑公司中铁五局建筑公司中铁五局见习生考核图集节点做法与基本要求节点详图节点详图做法说明做法说明剪力墙竖向钢筋锚固做法有端柱时剪力墙水平钢筋锚固LAE LAE墙身墙身屋面屋面转角墙端部水平钢筋锚固1.括号内尺寸用于非抗震。

2.柱纵筋进入节点位置从梁腋底部计算，梁腋下部斜纵筋，箍筋及梁下部纵筋在节点处的锚固构造与本图节点构造相同；3.梁腋下部斜纵筋根数不大于伸入支座的梁下部纵筋根数n 的n-1（且不少于2根），并对称插空放置，具体设置应以设计要求为准。

洞口钢筋安装构造洞口尺寸≥200mm时，洞口设附加筋，构造加筋、预埋件、电器线管、线盒、预应力筋及其配件等，位置准确，绑扎牢固，需焊接固定部位，不准咬伤受力钢筋。

安装电盒时，尽量不切断钢筋，电盒焊在附加的钢筋上，安装牢固，不得焊在主筋上，且附加钢筋不得焊在受力筋上，而应绑扎在主筋上。

节点详图做法说明节点详图做法说明中铁五局建筑公司节点详图伸至柱外边（柱纵筋内侧），且≥0.4Lae(0.4La)节点区最上一组箍筋5050505050≥Lae ，且≥C1+0.5hc+5d (≥La )弯锚时15d 直锚时≥0.5≥hc+5d直锚时≥L a e (L a )直锚时≥L a e (L a )弯锚时≥L a e (L a)腋高C 2节点区最下一组箍筋hc腋长C2梁箍筋加密区箍筋加密一级抗震等级≥2h b ,500二到四级抗震等级≥1.5h b ,50015d11h cC 2b1-1(c)(b)(a)As-As且不小于4 14不小于被切断钢筋的一半(400)墙宽墙宽1000<H 《1500l a E 500<H 《1000l a E1000<H《1500laE 500<H《1000laEAs>2 12，且不小于被切断钢筋的一半AsAs A s A s l a E 300<H 《500l a E laE 300<H《500laEAs A sA s As l a E 300<H 《500l a E laE 300<H《500laE剪力墙水平筋交错搭接墙体水平钢筋搭接接头错开间距应≥500mm，同一构件中相邻纵向受力钢筋的绑扎搭接接头应相互错开50%。

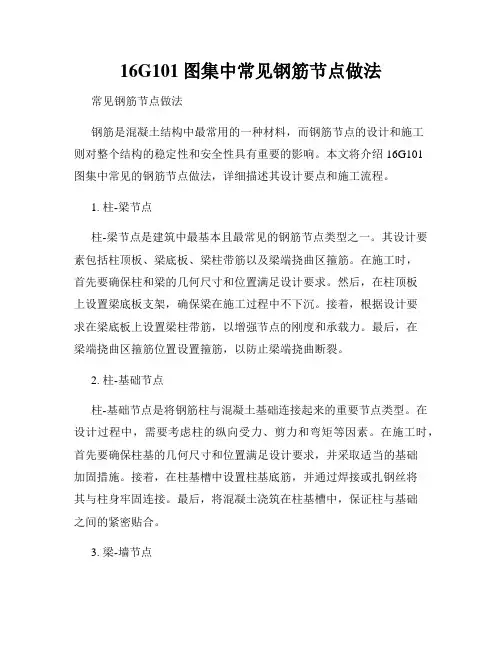

16G101图集中常见钢筋节点做法常见钢筋节点做法钢筋是混凝土结构中最常用的一种材料，而钢筋节点的设计和施工则对整个结构的稳定性和安全性具有重要的影响。

本文将介绍16G101图集中常见的钢筋节点做法，详细描述其设计要点和施工流程。

1. 柱-梁节点柱-梁节点是建筑中最基本且最常见的钢筋节点类型之一。

其设计要素包括柱顶板、梁底板、梁柱带筋以及梁端挠曲区箍筋。

在施工时，首先要确保柱和梁的几何尺寸和位置满足设计要求。

然后，在柱顶板上设置梁底板支架，确保梁在施工过程中不下沉。

接着，根据设计要求在梁底板上设置梁柱带筋，以增强节点的刚度和承载力。

最后，在梁端挠曲区箍筋位置设置箍筋，以防止梁端挠曲断裂。

2. 柱-基础节点柱-基础节点是将钢筋柱与混凝土基础连接起来的重要节点类型。

在设计过程中，需要考虑柱的纵向受力、剪力和弯矩等因素。

在施工时，首先要确保柱基的几何尺寸和位置满足设计要求，并采取适当的基础加固措施。

接着，在柱基槽中设置柱基底筋，并通过焊接或扎钢丝将其与柱身牢固连接。

最后，将混凝土浇筑在柱基槽中，保证柱与基础之间的紧密贴合。

3. 梁-墙节点梁-墙节点用于将梁与墙体连接起来，以增强整体结构的稳定性。

设计时需要考虑梁与墙的相互作用和受力情况。

在施工时，首先要确保梁和墙的几何尺寸和位置满足设计要求，并保证墙的垂直度和水平度。

然后，在梁底板上设置墙端带筋，以增加节点的刚度和承载力。

接着，设置墙端箍筋，以加固墙的抗震能力。

最后，将梁与墙之间填充混凝土，形成一个刚性连接。

4. 梁-梁节点梁-梁节点用于将两个梁连接在一起，以形成较长跨度的梁体。

在设计时，需要考虑梁的受力和挠度控制等因素。

在施工时，首先要确保两个梁的几何尺寸和位置满足设计要求，并保证梁的水平度和精度。

然后，在梁端设置横梁带筋，以增加节点的刚度和承载力。

接着，根据设计要求设置箍筋，以增加梁的抗震承载能力。

最后，通过焊接或扎钢丝将两个梁牢固连接在一起。

5. 柱-柱节点柱-柱节点用于连接两个钢筋柱，以形成柱廊结构或刚性框架。

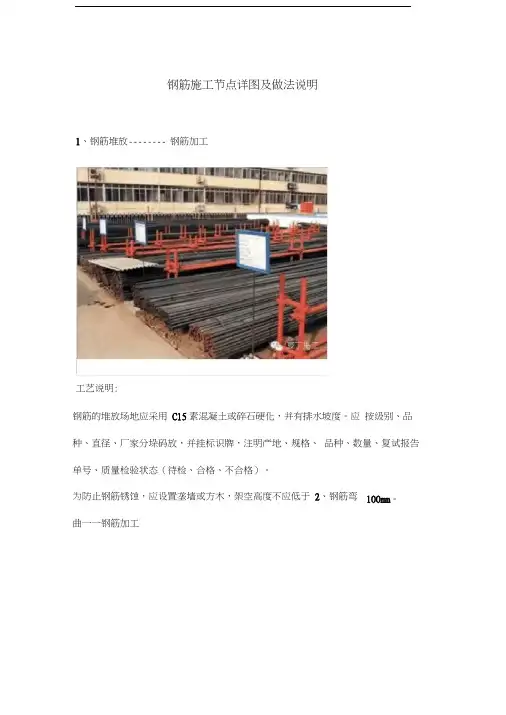

钢筋施工节点详图及做法说明1、钢筋堆放-------- 钢筋加工钢筋的堆放场地应采用C15素混凝土或碎石硬化，并有排水坡度。

应按级别、品种、直径、厂家分垛码放，并挂标识牌，注明产地、规格、品种、数量、复试报告单号、质量检验状态（待检、合格、不合格）。

为防止钢筋锈蚀，应设置垄墙或方木，架空高度不应低于2、钢筋弯曲一一钢筋加工100mm。

工艺说明:工艺说明：HPB235级钢筋末端应作180°弯钩，其弯弧内直径不应小于钢筋直径 的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；当设计D24dr\* -P*7D^5d要求钢筋末端需作135。

弯钩时，HPB335、级HPB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求；钢筋作不大于90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。

3、剪力墙竖向钢筋顶部锚固一一钢筋安装构造要求工艺说明:纵向受拉钢筋在各种抗震等级下的最小锚固长度应符合设计要求，并且应符合《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G101-1)第34页中纵向受拉钢筋的最小锚固长度的要求。

当设计与施工图集要求不同时，应与设计协商，办理相应变更手续确定取值大小。

上图为剪力墙结构几种常见的锚固方式，均考虑一、二级抗震。

钢筋具体锚固形式可按照《混凝土结构施工图平面整体表示方法制图规则和构造详图》(03G101-1 )的要求施工。

4、剪力墙端部水平钢筋锚固一一钢筋安装构造要求暗柱仃蚪i杠时剪力墙水平刚筋兀同工艺说明: 剪力墙端部水平钢筋应伸至对边且有15d直拐，施工中注意控制水平钢筋应伸至对边竖筋内侧，转角墙外侧水平筋应连续通过转弯。

5、转角墙端部水平钢筋锚固一一钢筋安装构造要求工艺说明：转角墙端部水平钢筋应伸至对边且有15d直拐，施工中注意控制水平钢筋应伸至对边竖筋内侧，转角墙外侧水平筋应连续通过转弯。

6、框架柱钢筋安装构造要求——钢筋安装构造要求外侧水平筋工艺说明: 基础反梁柱子插筋要在梁内至少设两道箍筋，以对插筋起到定位作用7、框架柱角（边）柱主筋收头一一钢筋安装构造要求. E .般般黠綽无20・朋毛0商训｝8、转角墙端部水平钢筋锚固 钢筋安装构造要求亂5L 吐館削撕iwmt WmS>],5LaE 削脚怫C ：注5山&虹誠籬防楠工 丄册慚WdfeM- 弼锄躺押斛 第弘嘘軸鵡轴.h 悄JW 蜩A工艺说明：1•括号内尺寸用于非抗震。
